Seite 1/2

6 5

Die EX 12011 ist eine USB 3.2 (Gen2x2) PCI Express Karte. Sie ist mit 1 externen Port ausge-- -

stattet, der 2,4A Strom zu Verfügung stellt. Die EX 12011 unterstützt die volle Leistung von 3A -

an dem externen Port ohne das Sie zusätzlichen Strom vom PC Netzteil benötigen. Sie unter--

stützt alle PCI Express Slots von x4 bis x16. Der serielle PCI Express Bus unterstützt optimal - -

die Leistung des schnellen ASMedia Chipsatz. Die EX 12011 gewährleistet so eine sichere -

Datenübertragung und exzellente Performance von bis zu 20Gbit pro Sekunde! Die EX 12011 -

unterstützt alle USB Anschlüsse von 1.1 bis 3.2.

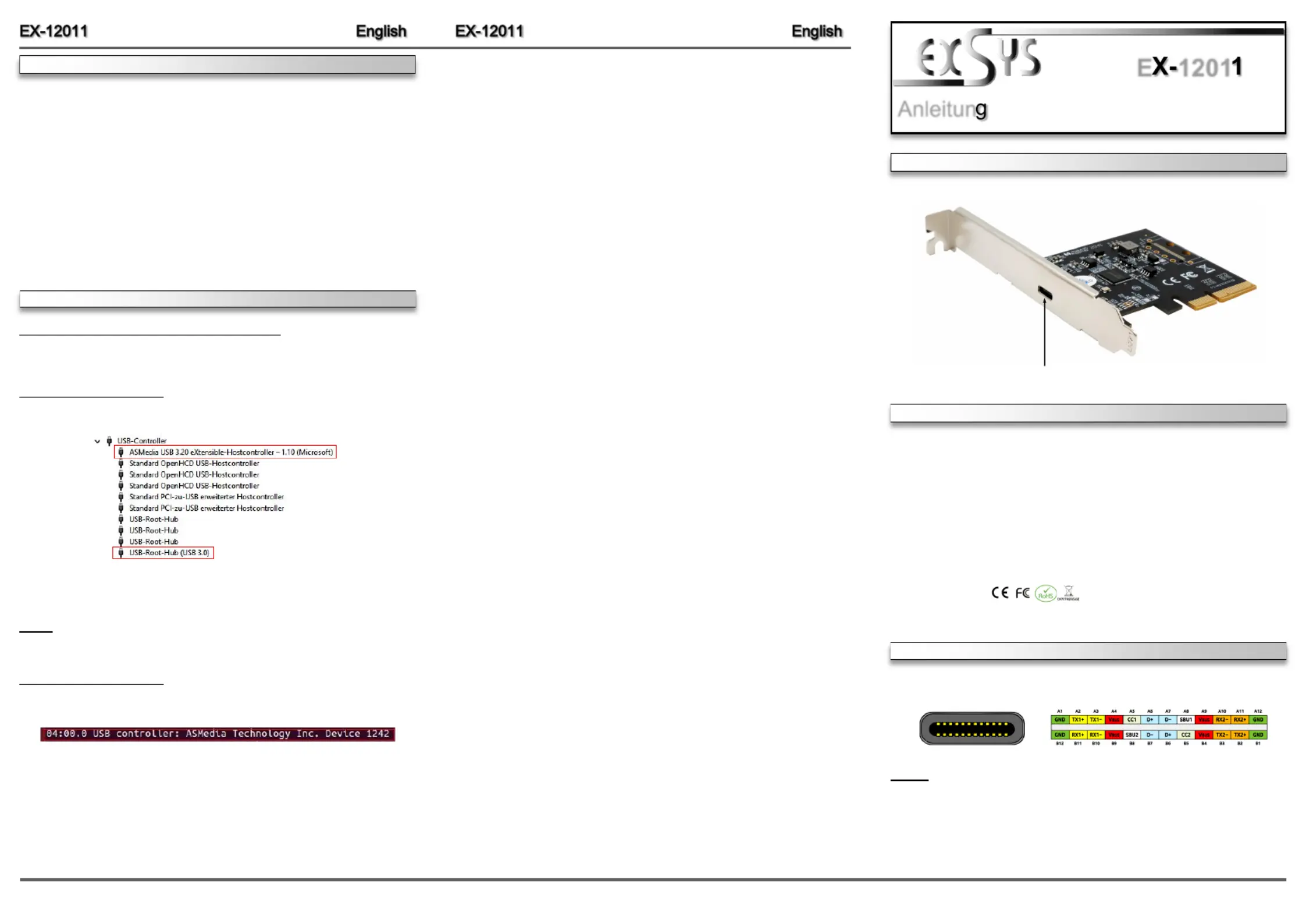

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 05.05.21

E 1201

Kompatibilität: PCI Express p1-x4 bis x16 -

Betriebssysteme: Windows 8.x/ 10/ Server 2012 R2, 2016 & 2019/ Linux

Anschlüsse: 1x USB 3.2 (Gen2x2) C Buchse -

Lieferumfang: 12011, Low Profile Bügel, Anleitung EX-

Zertifikate:

DRIVER INSTALLATION

HARDWARE INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-12011. Please refer your

computer s reference manual whenever in doubt.’

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Then attach the card with a screw to the rear panel of the computer.

5. Gently replace your computer’s cover and the mounting screws.

Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Linux

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Now you should see the following new entry:

If you see this or a similar information the device is installed correctly.

P1:

Hinweis!

Durch die doppel Belegung der Pin s, kann der USB Typ C Stecker beidseitig in die ’-

Buchse gesteckt werden.

P1: 1x USB 3.2 (Gen2x2) C Buchse-

2 3

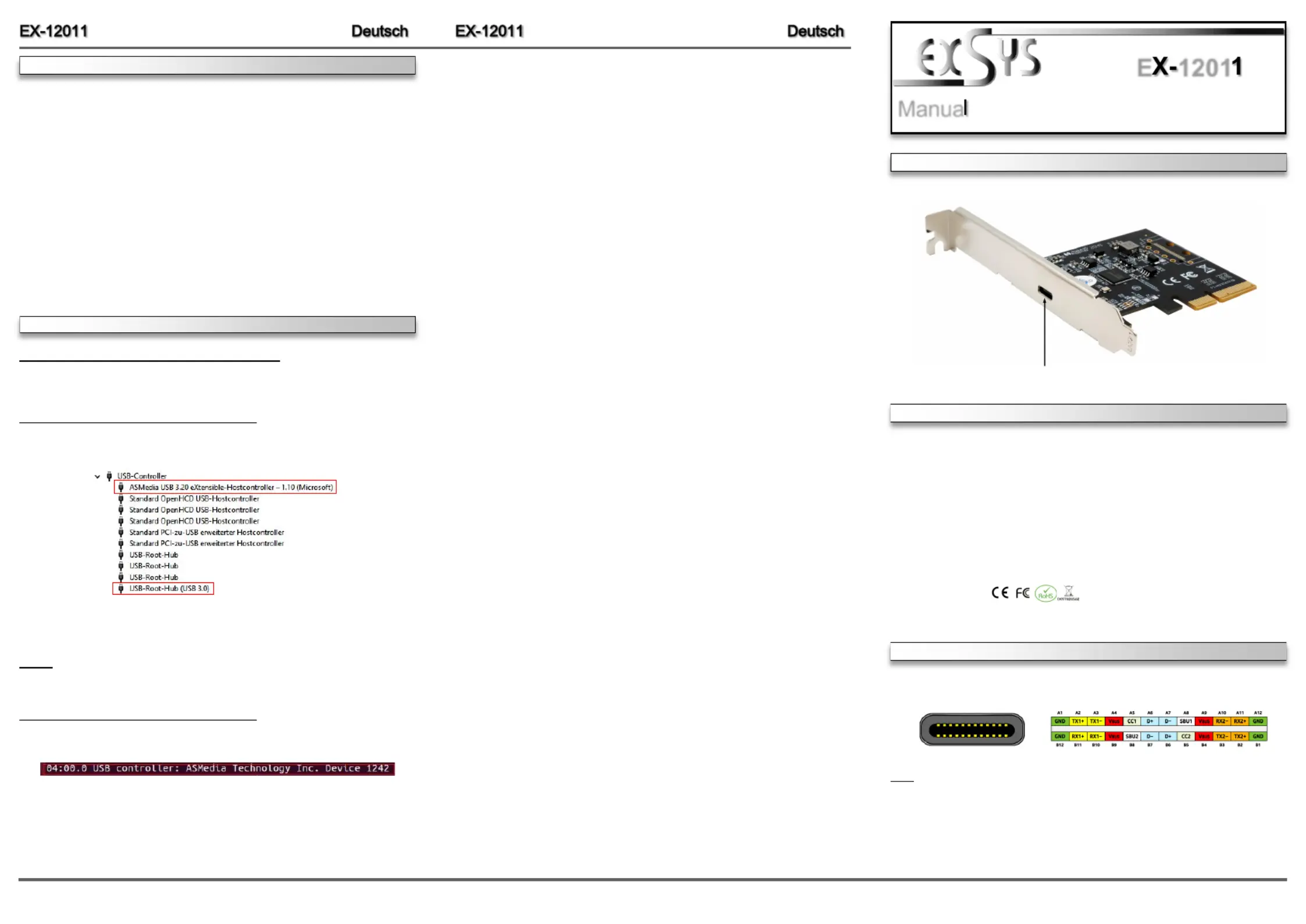

TREIBER INSTALLATION

LAYOUT

Manua

Vers. 1.0 / 05.05.21

E 1201

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 12011 geben. Bei -

Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen

Sie bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. Suchen Sie jetzt einen freien PCI Express Steckplatz und stecken Sie die EX 12011 - -

vorsichtig in den ausgewählten PCI Express Steckplatz ein. Beachten Sie, das die EX- -

12011 korrekt eingesteckt ist und das kein Kurzschluss entsteht.

4. - Danach befestigen Sie die EX 12011 mit einer Schraube am Gehäuse.

5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.

Windows 8.x/ 10/ Server 2012 R2/ 2016/ 2019

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX 12011 automa--

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den > <. Jetzt müssten Sie unter folgende Geräte Manager-„ “USB Controller-

Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Linux

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX 12011 automa--

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Jetzt müssten Sie folgenden Eintrag sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

CONNECTORS

The EX 12011 is a plug & play high speed USB 3.2 (Gen2x2) expansion card for the PCI- - -

Express Bus. The EX 12011 provide 1 external port with 3A power. There support the full power -

of 2,4A at the external port, without the extra power from the PC power supply. It uses data

transfer rates up to 20Gbit/s. The EX 12011 design fully utilize the ASMedia chipset, which -

represents the latest in super speed+ USB 3.2 interface technology. In combination with the fast

PCI Express Bus it provides a secure and very high data transfer on each single port. It sup--

ports all PCI Express slots p2-x4 to x16. It supports all USB connections from 1.1 to 3.2.-

DESCRIPTION & TECHNICAL INFORMATION

Compatibility: PCI Express p2-x4 to x16 -

Operating System: Windows 8.x/ 10/ Server 2012 R2, 2016 & 2019/ Linux

Connectors: 1x USB 3.2 (Gen2x2) C Port -

Extent of delivery: 12011, Low Profile Bracket, Manual EX-

Certificates:

P1:

Note!

By dual assignment of the pins, the USB Type C plug can be plugged into the port on -

both sides.

P1: 1x USB 3.2 (Gen2x2) C Port-

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-12011
Plug & Play:	Ja
Eingebaut:	Ja
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C:	1
Hostschnittstelle:	PCIe
Hot-Swap:	Ja
Datenübertragungsrate (max):	20 Gbit/s
Ausgangsschnittstelle:	USB 3.2 Gen 2 (3.1 Gen 2)
