Seite 1/12

Vers. 1.1 / 03.12.19

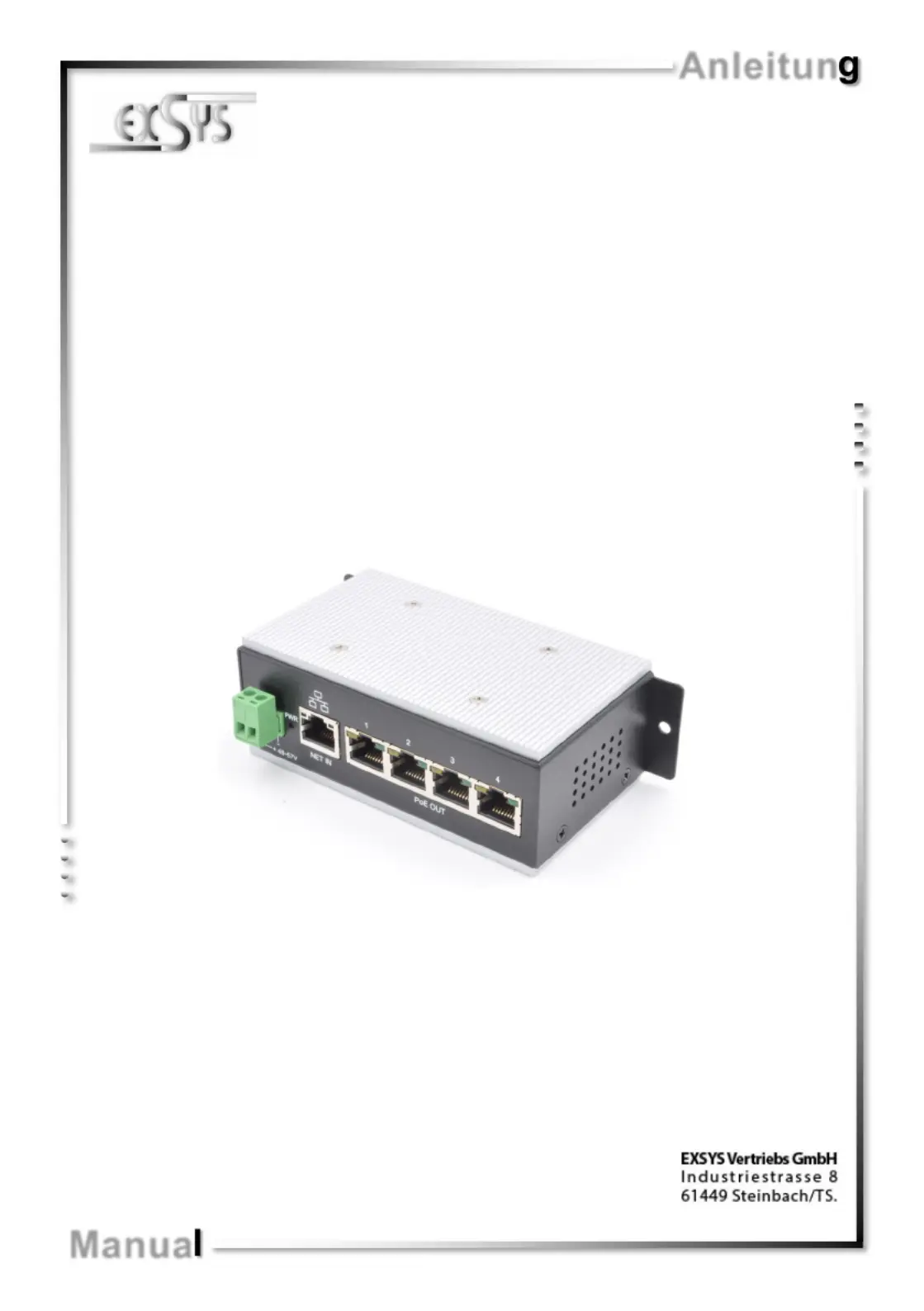

5 Port Gigabit Ethernet Metal Switch

with PoE Function

EX- 6100PoE

5 Port Gigabit Ethernet Metall Switch

mit PoE Funktion

Manua

Anleitun

Deutsch 6100PoE EX-

1. Beschreibung······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau, Anschlüsse & LED s‘································································ 4 5-

3.1 Aufbau······································································································ 4

3.2 Anschlüsse & LED s‘ ·················································································· 4 5-

4. Hardware Installation ·········································································· 5 6-

5. Reinigung ·························································································· 6

6. Technische Daten ················································································ 6

7. Technische Zeichnung ·········································································· 7

1. Description ························································································· 8

2. Extent of Delivery ················································································ 8

3. Layout, Connections & LED s’····························································· 9-10

3.1 Layout ······································································································ 9

3.2 Connections & LED s’ ·············································································· 9-10

4. Hardware Installation ······································································ 10- 11

5. Cleaning ··························································································· 11

6. Technical Information ·········································································· 11

7. Technical Drawing ·············································································· 12

Inhaltsverzeichnis

Index

EX- 6100PoE Deutsch

Der EX 6100PoE ist ein Metall Gigabit Ethernet Switch mit PoE Funktion für bis zu 4 End--

geräte. Der Switch ermöglicht Ihnen das Sie Strom und Daten über ein einziges Ethernet

Kabel an Ihre Ethernet Endgeräte im Netzwerk liefern können. Er unterstützt die

10/100/1000 Base-T Ethernet Standards. Vollständig IEEE 802.3at konformer PoE

(PSE=Power Source Equipment) Typ 1 und 2 Betrieb wird unterstützt. Die Maximalleis-

tung (PD) an den PoE Ports beträgt im Typ 1 12,95W und im Typ 2 25,50W. Durch die

externe Stromversorgung über den +48-57V Terminal Block kann problemlos die Leistung

zur Verfügung gestellt werden. Der EX-6100PoE gewährleistet eine sichere Datenübertra-

gung und exzellente Performance von bis zu 1000Mbit/s. Zusätzlich ist der EX 6100PoE -

auch in dem erweitertem Temperaturbereich von 40C° bis +85C° einsetzbar. Der EX- -

6100PoE kann problemlos mit dem im Lieferumfang enthaltenen DIN Rail Kit auf einer -

Trägerschiene in einem Serverschrank angebracht werden.

Merkmale:

• Kompatibel zu 10/100/1000Mbit/s Ethernet

• Vollständig IEEE 802.3af/at konformer Betrieb nach PoE (PSE) Typ 1 und 2

• PoE (PSE): Typ 1 = 15,40W / Typ 2 = 34,20W

• Maximal abgegebene Leistung (PD): Typ 1 = 12,95W / Typ 2 = 25,50W

• Es werden alle Betriebssysteme unterstützt

• Erweiterter Temperaturbereich von 40C° bis +85C° -

• Zertifiziert für

Bevor Sie den 6100PoE in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den EX-

Inhalt der Lieferung:

• EX- 6100PoE

• DIN Rail Kit (EX 6096)- -

• Anleitung

1. Beschreibung

2. Lieferumfang

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-6100POE
Breite:	133 mm
Tiefe:	61.5 mm
Gewicht:	300 g
Produktfarbe:	Black, Grey
Höhe:	43.2 mm
DC input Spannung:	48 - 57 V
Betriebstemperatur:	0 - 60 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Netzstandard:	IEEE 802.3af
Power over Ethernet (PoE):	Ja
Stromverbrauch (max.):	30 W
Betriebsanleitung:	Ja
Gehäusematerial:	Metall
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-40 - 85 °C
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	5
Basic Switching RJ-45 Ethernet Ports-Typ:	Gigabit Ethernet (10/100/1000)
Auto MDI/MDI-X:	Ja
10G-Unterstützung:	Nein
MAC-Adressentabelle:	- Eintragungen
Routing-/Switching-Kapazität:	- Gbit/s
Jumbo Frames Unterstützung:	Ja
Jumbo-Frames:	9000
Anzahl Power over Ethernet (PoE) Anschlüsse:	4
DIN-Schienen-Montage:	Ja
