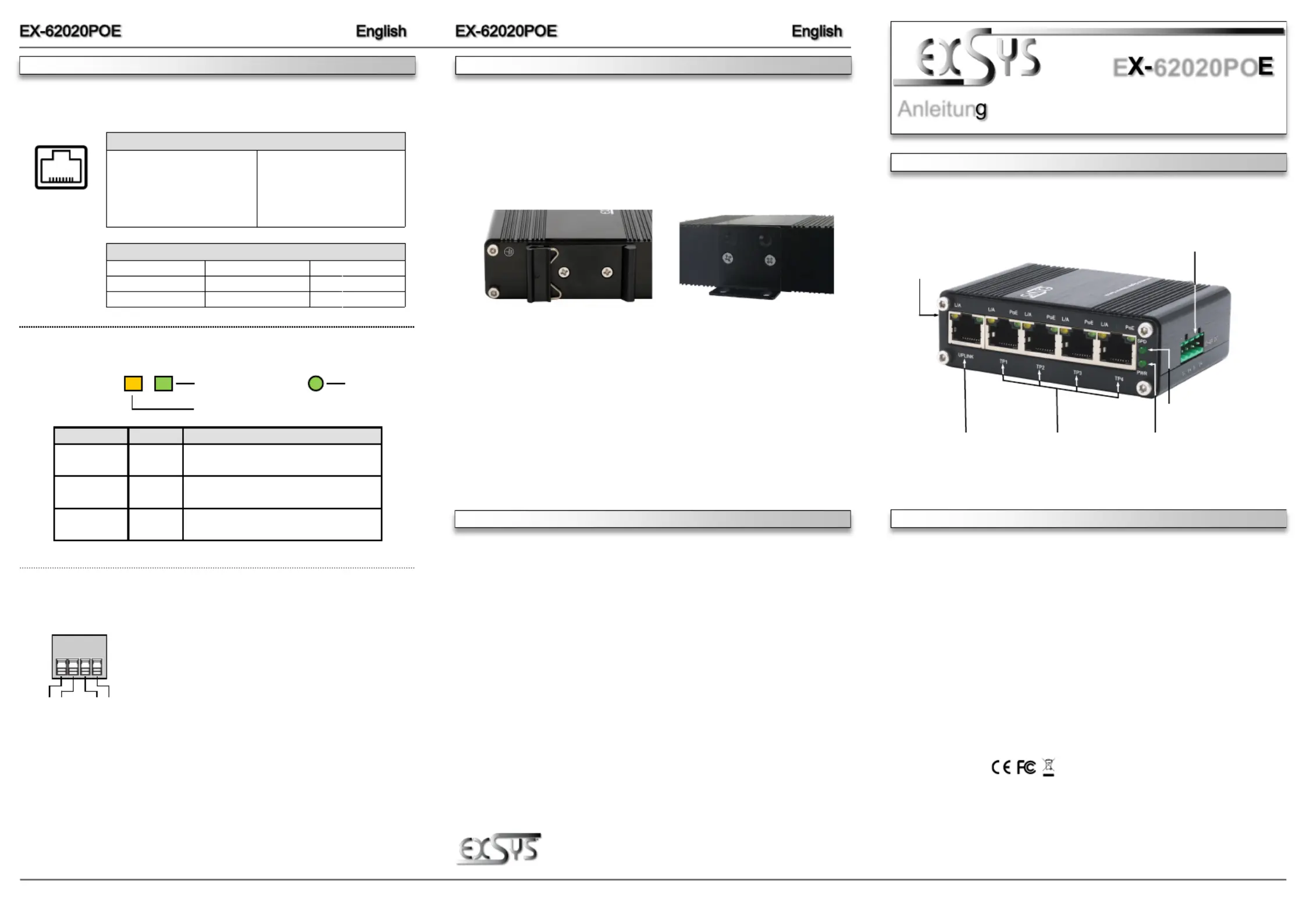

87654321

RJ45 Port

PinSignalPoEPinSignalPoE

1BI_DA+5BI_DCVCC+ -

2BI_DA6BI_DB- -

3BI_DB+7BI_DD+VCC -

4BI_DC+VCC+8BI_DDVCC - -

LINK / Activity LED

PoE LED

65

Der äusserst kompakte industrietaugliche 5Port Gigabit Switch EX62020POE bietet trotz --

seiner geringen Aussenmaße volle Gigabit Leistung an allen Ports. An den DownlinkPorts -

stehen jeweils bis zu 30W für den Anschluss von PoE Power Devices (PD) wie z.B. IPKameras -

oder IPTelefone zur Verfügung. Dank dem robusten Metallgehäuse und dem erweiterten -

Betriebstemperaturbereich von 40°C bis 80°C ist er für eine Vielzahl von Anwendungen auch in -

rauen Umgebungen geeignet. Die Stromversorgung erfolgt über den Terminal Block

(12~48VDC) und kann zur Verminderungen von Betriebsausfällen auch redundant erfolgen. Der

EX--62020POE unterstützt AutoMDI/MDIX und AutoNegotiation. Im Lieferumfang ist ein DIN---

Rail Kit (vormontiert) und ein Wandmontagebügel enthalten.

1

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.2 / 30.10.23

E62020PO

Kompatibilität:Gigabit Ethernet 10/100/1000BaseT-

PoE:IEEE 802.3af/at (PoE+), Mode/Alternative B

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:1x RJ45Buchse Uplink, 4x RJ45Buchse Downlink,--

1x Terminal Block 12~48VDC

Lieferumfang:62020POE, DINRail Kit, Wandmontagehalterung, AnleitungEX--

Zertifikate:

HARDWAREINSTALLATION

CONNECTORS & LED'S

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

12V to 48V TBlock:-

ATTENTION!

Please pay attention to the correct polarity!

Never connect the power supply to the terminal block

while it is switched on!

Never connect the negative terminal to the earth of the

unit. (EGND)

Redundant power supply possible to reduce operational failure.

Status LEDs:

LED NameColorLED Function

LINK (ACT)Yellow

Steady on:Linked

Blinking:Data Transmission

PoEGreen

Steady on:PoE is activated

Blinking:Power Device (PD) detected

Off:No (PD) device connected

Speed (SPD)

Green

On:1000 Mbit/s

Off:10/100 Mbit/s

V -V+V -V+

RJ45 Port:

To clean the device, please use only a dry, nonfibrous cloth and remove the dirt with light -

pressure. In the area of the connections, please make sure that no fibers of the cloth are left in

the socket. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

Please read the following installation instructions.

1.--Install the EX62020POE on a mounting rail using the DINRail kit or on the wall using the

wall mounting bracket.

2.Connect the power connector of the optionally available power supply to the terminal block

and turn on the power supply.

3.When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check

for proper connection to the power supply.

4. Connect your network devices to the switch using a network cable.

5.If all cables are connected correctly, the indicators light according to the port status of the

LEDs (page 5).

The DINRail Kit is preassembled with --

two screws on the rear side

To install the wall mount, the DIN-

Rail kit must be replaced by the

mounting bracket

SPD LED

PoE Budget

@48VDC@24VDC@12VDC

Total 120WTotal 90WTotal 60W

30W / Port22.5W / Port15W / Port

12--48V TBlock für optional

erhältliches Netzteil

Status LEDs

BetriebsLED-

SpeedLED-

4x RJ45

Gb PoE Downlink

1x RJ45

Gigabit Uplink

Power over Ethernet IEEE802.3af/at (PoE+), Mode B

Produktspezifikationen
