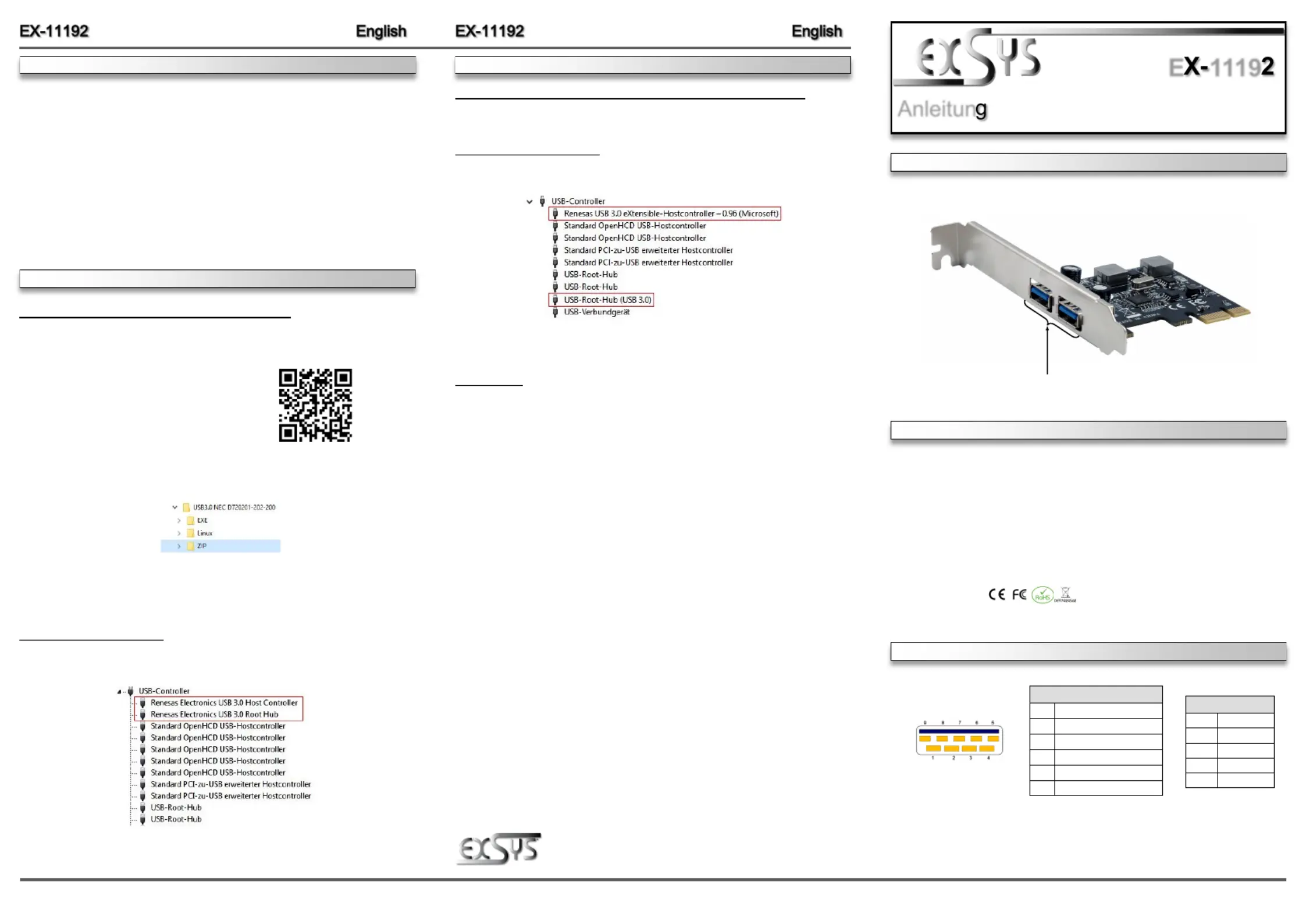

Seite 1/2

6 5

Die EX 11192 ist eine USB 3.2 Gen 1 PCIe Karte. Sie ist mit zwei externen Ports ausgestattet, -

die jeweils 3A Strom zu Verfügung stellen. Die EX 11192 benötigt keinen zusätzlichen Strom -

vom PC Netzteil. Sie unterstützt alle PCIe Slots von x1 bis x16. Der PCI Express Bus unter-- -

stützt optimal die Leistung des schnellen Renesas Chipsatz. Die EX 11192 gewährleistet so -

eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Sie

unterstützt alle USB Anschlüsse von 1.1 bis 3.2.

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux / Mac

Anschlüsse: 2x USB 3.2 Gen 1 A Buchse -

Lieferumfang: 11192, Low Profile Bügel, Anleitung EX-

Zertifikate:

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 31.10.22

E 1119

ANSCHLÜSSE

2x USB 3.2 Gen 1 A Buchse-

USB 3.2 Gen 1 Buchse:

USB 2.0 Pin s‘

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.2 Pin s‘

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -

HARDWARE INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-11192. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Then attach the card with a screw to the rear panel of the computer.

5. Gently replace your computer’s cover and the mounting screws.

DRIVER INSTALLATION

Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry:

If you see these or a similar information s the device is installed correctly.’

Linux / Mac

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

DRIVER INSTALLATION

Windows XP / Vista / 7 / Server 2003 & 2008R2

Windows recognizes a new " " at startup. USB (Universal Serial Bus) controller

The drivers are available for download on our website:

www.exsys.ch www.exsys.de or

Search for: EX-11192

Alternatively, you can scan the following QR code:

Go to the folder " and start the (see figure):"USB3.0 NEC D720201 200/ZIP-202-"setup"

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry:

If you see these or a similar information's the device is installed correctly.

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

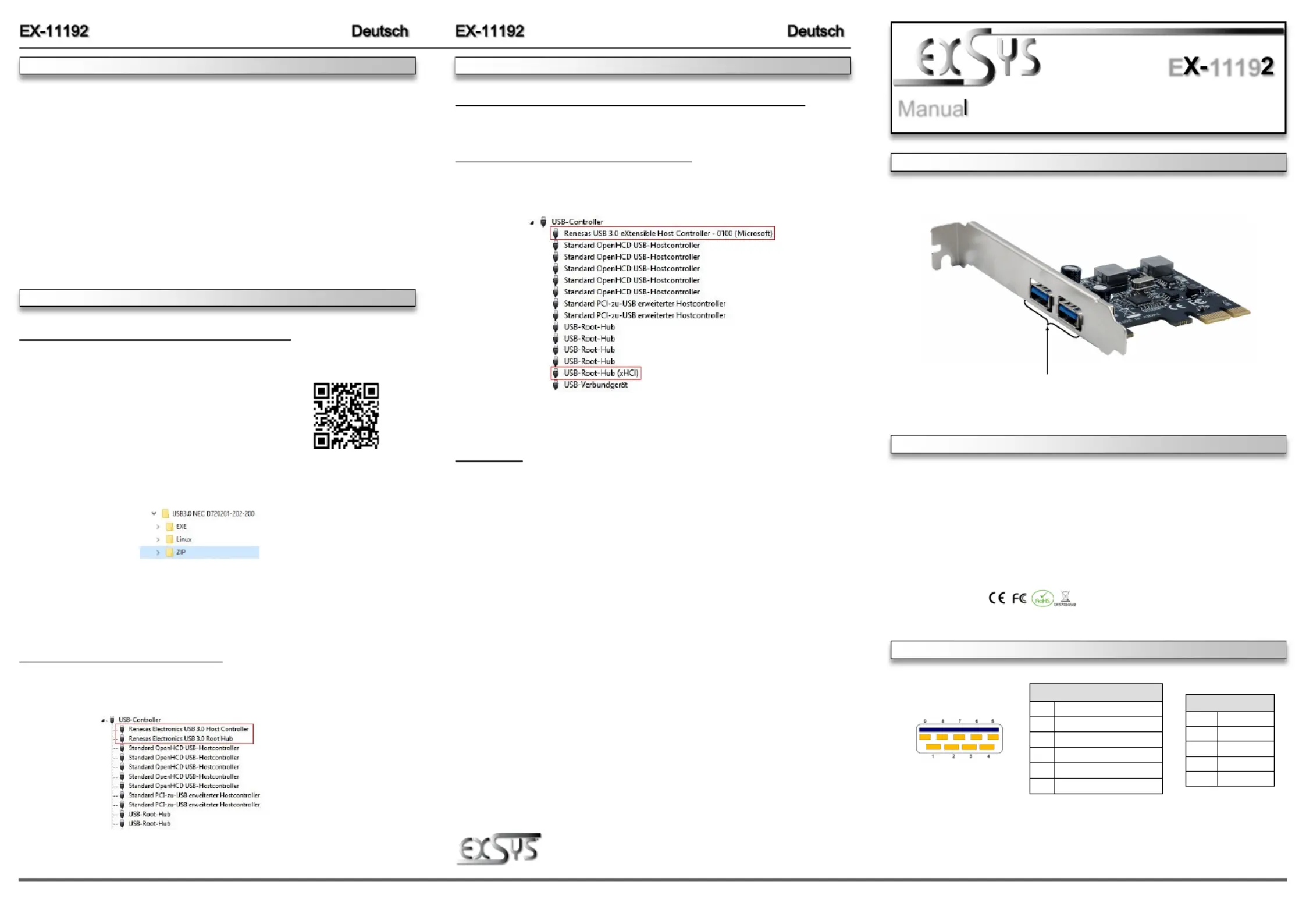

2 3

HARDWARE INSTALLATION

TREIBER INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 11192 geben. Bei -

Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen

Sie bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. Suchen Sie jetzt einen freien PCIe Steckplatz und stecken Sie die EX 11192 vorsichtig in -

den ausgewählten PCIe Steckplatz ein. Beachten Sie, das die EX 11192 korrekt einge--

steckt ist und das kein Kurzschluss entsteht.

4. - Danach befestigen Sie die EX 11192 mit einer Schraube am Gehäuse.

5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.

Windows XP / Vista / 7 / Server 2003 & 2008R2

Windows erkennt beim Start einen neuen .“ “USB (Universal Serial Bus) Controller-

Die liegen auf unserer Webseite zum Download bereit:Treiber

www.exsys.ch www.exsys.de oder

Suchen nach: EX-11192

Alternativ können Sie den folgenden QR Code scannen:

Gehen Sie zum Ordner ein und starten Sie das USB3.0 NEC D720201 200/ZIP-202-“

„ “ setup (siehe Abbildung):

Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.

Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.

Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-

liert diese.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den . Jetzt müssten Sie unter folgende >Geräte Manager<-„ “ USB Controller-

Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Manua

Vers. 1.0 / 31.10.22

E 1119

LAYOUT

The EX 11192 is a USB 3.2 Gen 1 PCIe card. It is equipped with two external ports, each -

providing 3A of power. The EX 11192 does not require any additional power from the PC power -

supply. It supports all PCIe slots from x1 to x16. The PCI Express bus optimally supports the

performance of the fast Renesas chipset. The EX 11192 thus guarantees secure data transfer -

and excellent performance of up to 5 Gbit per second! It supports all USB ports from 1.1 to 3.2.

Compatibility: PCI Express p2-x1 x16 - to

Operating Systems: Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux / Mac

Connectors: 2x USB 3.2 Gen 1 A Port -

Extent of delivery: 11192, Low Profile Bracket, Manual EX-

Certificates:

DESCRIPTION & TECHNICAL INFORMATION

CONNECTORS

USB 3.2 Gen 1 Port:

USB 2.0 Pin s‘

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.2 Pin s‘

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -

Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 11192 automa--

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte Manager<-. Jetzt müssten Sie unter „USB Controller-“ folgende Einträge

sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Linux / Mac

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 11192 automa--

tisch und installiert diesen.

2x USB 3.2 Gen 1 A Port-

Schweiz:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Deutschland:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

TREIBER INSTALLATION

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Netzwerkkarte / Adapter
Modell:	EX-11192
Breite:	65.7 mm
Tiefe:	57.05 mm
Gewicht:	111 g
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Ursprungsland:	China
Menge pro Packung:	1 Stück(e)
Betriebsanleitung:	Ja
Plug & Play:	Ja
Eingebaut:	Ja
Temperaturbereich bei Lagerung:	-20 - 85 °C
Luftfeuchtigkeit bei Lagerung:	5 - 95 %
Unterstützt Windows-Betriebssysteme:	Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP
Unterstützt Mac-Betriebssysteme:	Ja
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	2
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	CE, Federal Communications Commission (FCC), RoHS
Unterstützte Linux-Betriebssysteme:	Ja
Montageblöcke enthalten:	Ja
Eingebauter Prozessor:	Ja
Hostschnittstelle:	PCIe
Unterstützte Server-Betriebssysteme:	Windows Server 2003, Windows Server 2008 R2, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022
Hot-Swap:	Ja
Datenübertragungsrate (max):	5 Gbit/s
Steckverbinder 1 Geschlecht:	Weiblich
Steckverbinder 2 Geschlecht:	Weiblich
Ausgangsschnittstelle:	USB 3.2 Gen 1 (3.1 Gen 1)
Geschlecht der Host-Schnittstelle:	Männlich
