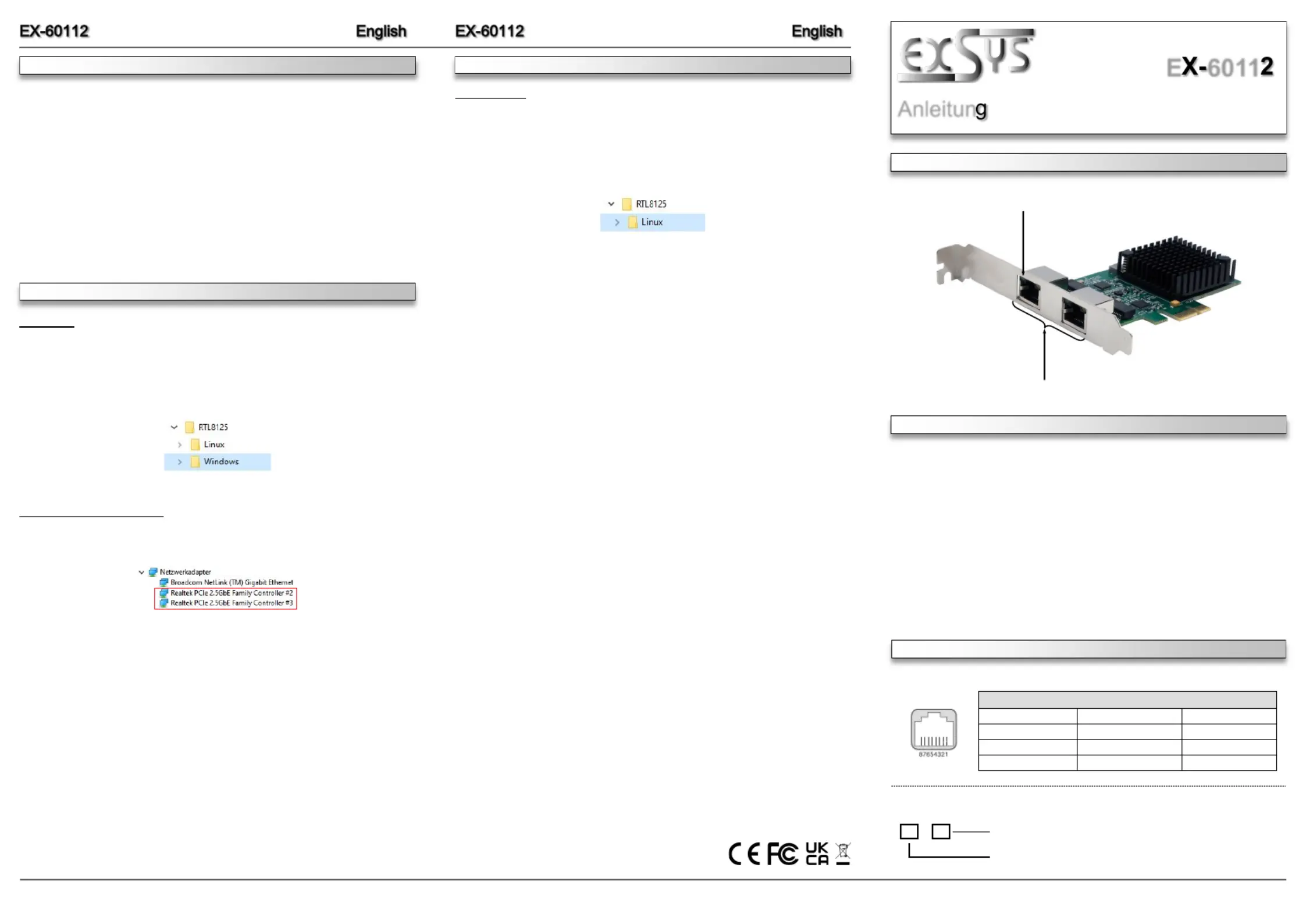

BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitun
Vers. 1.0 / 04.11.22
E 6011
Die EX 60112 ist eine High Speed 2,5 Gigabit Ethernet PCI Express Karte. Sie ist mit zwei - - -
externe RJ45 Anschlüsse ausgestattet. Die EX 60112 unterstützt alle PCI Express Slots von p1-x1 - -
bis x16. Der serielle PCI Express Bus unterstützt optimal die Leistung des schnellen Realtek -
Chipsatz. Die EX 60112 gewährleistet so eine sichere Datenübertragung und exzellente Perfor--
mance von bis zu 2,5 Gbit/s!
2x RJ45 Anschluss
Kompatibilität: PCI Express p1-x1 bis x16 -
Betriebssysteme: Windows 98SE / ME Vista / 7 / 8.x / 10 / 11 / Server 20xx / / 2000 / XP /
Linux / Unix
Anschlüsse: 2x RJ45 2,5 Gigabit Ethernet Anschluss
Lieferumfang: 60112, Treiber CD, Low Profile Bügel, Anleitung EX-
ANSCHLÜSSE & LED`S
RJ45 Anschluss:
Status LED´s:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA 5 BI_DC 8 BI_DD - - -
3 BI_DB+ 6 BI_DB -
DRIVER INSTALLATION
Windows
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CD-
ROM drive (eg drive D:) and then open the folder RTL8125/Windows Please select the folder „ “.
with your operating system and install the driver (see Picture). Follow the hardware assistant
and finish the installation. Restart your PC in any case after installing the drivers.Important!
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at the following new „Networkadapter“
entries:
If you see these or a similar informations the device is installed correctly.
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC’s, we can give you only a general installation instructions for the EX 60112. Please refer your -
computer’s reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Then attach the card with a screw to the rear panel of the computer.
5. Gently replace your computer’s cover and the mounting screws.
DRIVER INSTALLATION
Linux / Unix
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CD-
ROM drive (eg drive D:) and then open the folder RTL8125/Linux Please select the folder with „ “.
your operating system and install the driver (see Picture). Follow the hardware assistant and
finish the installation. Restart your PC in any case after installing the drivers.Important!
ACT LAN DATA
LINK / Connected
Status LED´s pro Anschluss
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it
2 3
4
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner -
„ “. RTL8125/Windows Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren
Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie
die Installation ab. Starten Sie Ihren PC nach der Installation neu.Wichtig!
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte Manager< Netzwerkadapter-. Jetzt müssten Sie unter „ “ folgende
neue Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

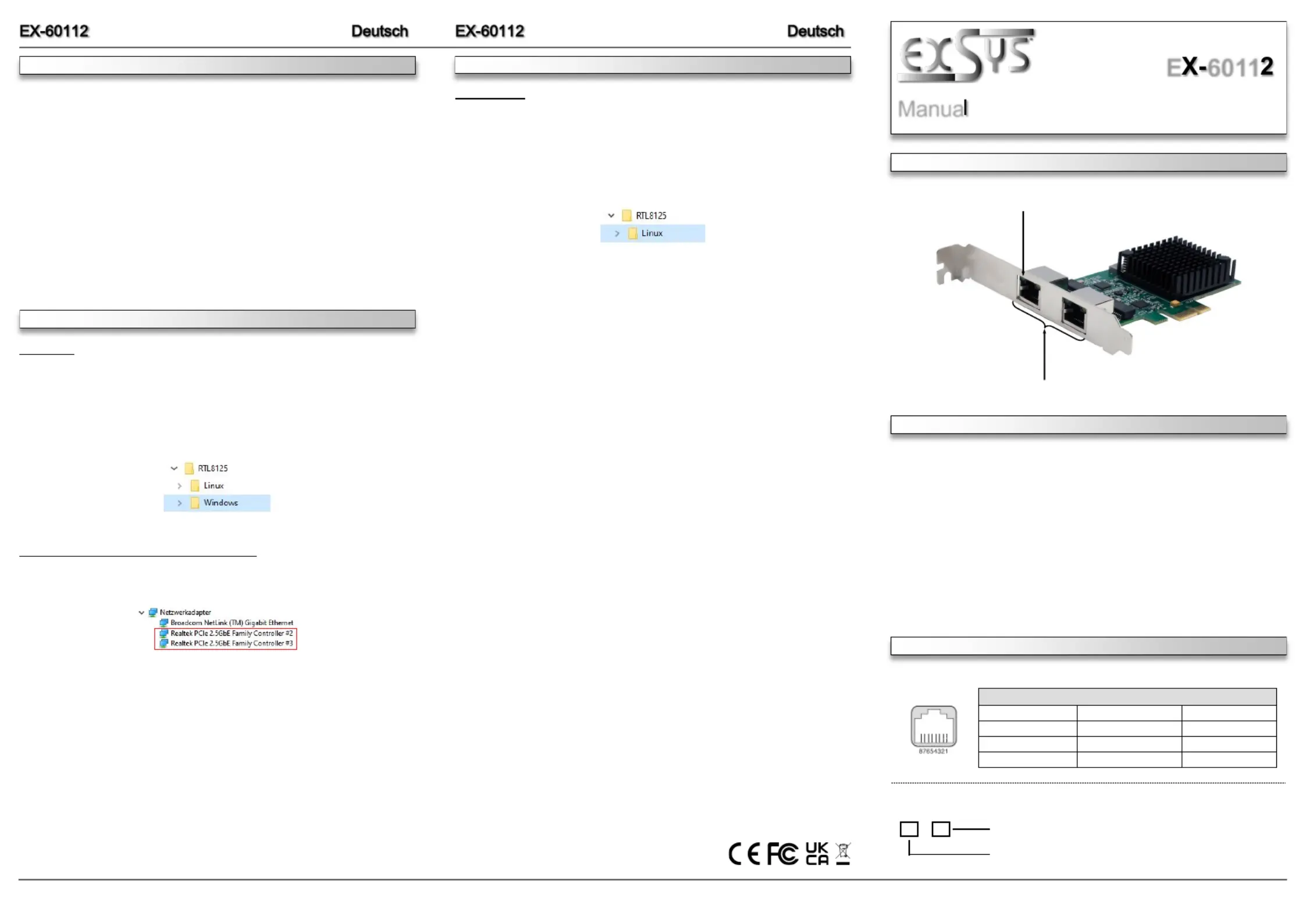

LAYOUT
Manua
Vers. 1.0 / 04.11.22
E 6011
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC s ‘
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 60112 geben. Bei Unklar--
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Suchen Sie jetzt einen freien PCI Express Steckplatz und stecken Sie die EX 60112 vorsich-- -
tig in den ausgewählten PCI Express Steckplatz ein. Beachten Sie, das die EX- -60112 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4. Danach befestigen Sie die EX-60112 mit einer Schraube am Gehäuse.
5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Linux / Unix
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner -
„ “. RTL8125/Linux Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie
die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab. Starten Sie Ihren PC nach der Installation neu.Wichtig!
DESCRIPTION & TECNICAL INFORMATION
The EX 60112 is a high speed 2.5 Gigabit Ethernet PCI Express card. It is equipped with two - - -
external RJ45 ports. The EX 60112 supports all PCI Express slots from x1 to x16. The serial - -
PCI Express bus optimally supports the performance of the fast Realtek chipset. The EX 60112 - -
thus ensures secure data transmission and excellent performance of up to 2.5 Gbit/s!
Compatibility: PCI Express p2-x1 to x16 -
Operating System: Windows 98SE / ME Vista / 7 / 8.x / 10 / 11 / Server 20xx / / 2000 / XP /
Linux / Unix
Connectors: 2x RJ45 2.5 Gigabit Ethernet Port
Extent of Delivery: 60112, Driver CD, Low Profile Bracket, Manual EX-
CONNECTORS & LED S‘
RJ45 Port:
Status LED´s:
RJ45 Port
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA 5 BI_DC 8 BI_DD - - -
3 BI_DB+ 6 BI_DB -
ACT LAN DATA
LINK / Connected
2x RJ45 Port
Status LED´s per Port
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it
