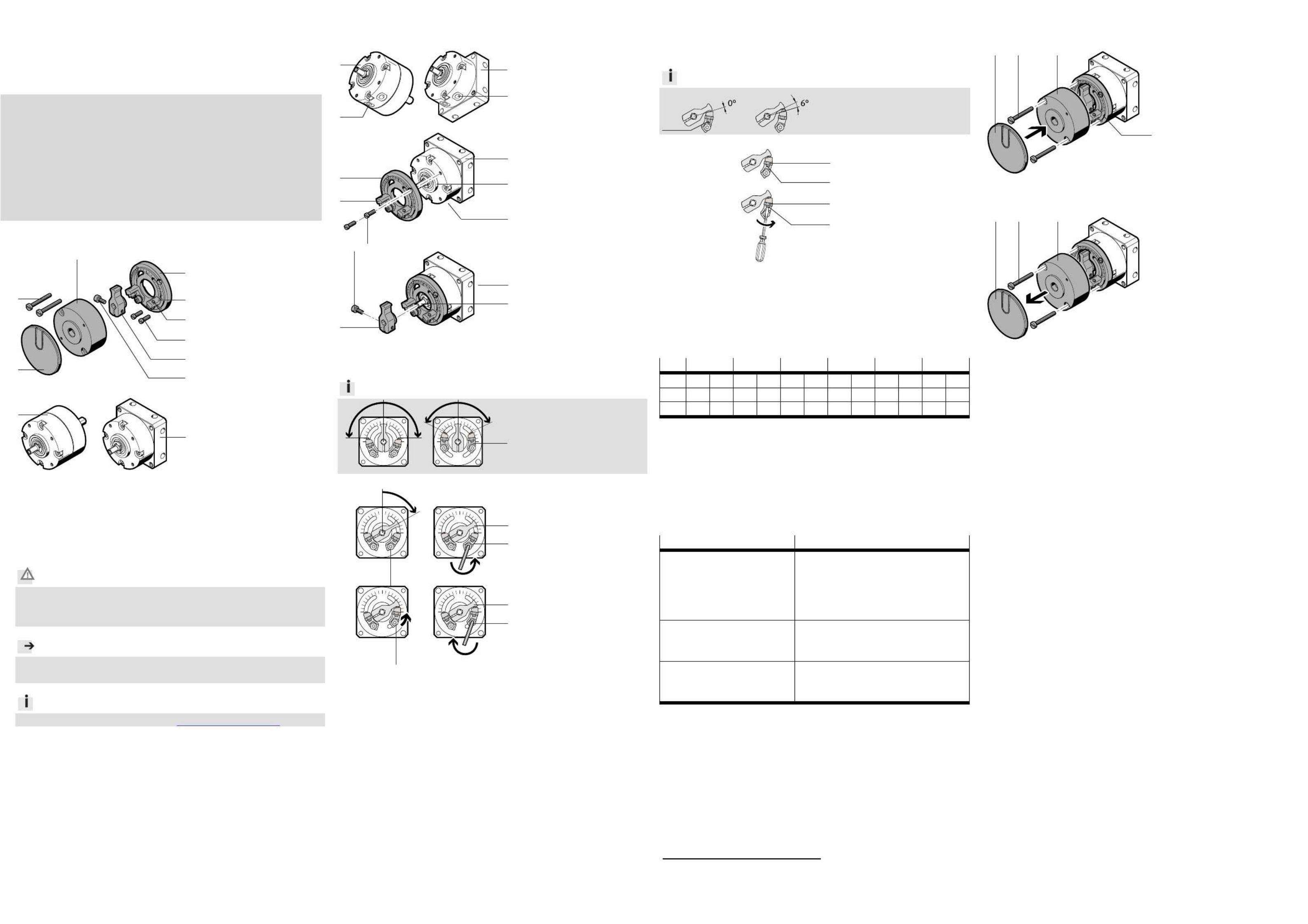

Montageanleitung (Original: de)

8029648

1411c

†‡

Anschlagbausatz

KSM-6/8/10

Festo SE& Co. KG

Postfach

73726 Esslingen

Deutschland

+49 711 347-0

www.festo.com

1.Teileliste

19334d_1

1 Blende

2 Schraube

3Abdeckung

4 Anschlagscheibe

5Anschlag

6Justierschraube

7Schraube

8 Anschlaghebel

9Klemmschraube

(1x)

(2x)

(1x)

(1x)

(2x)

(2x)

(2x)

(1x)

(1x)

Nicht im Lieferumfang:

19334d_3

aJ Schwenkantrieb

DRVS

aA Schwenkantrieb

DSM

(1x)

(1x)

2.Bestimmungsgemäße Verwendung

Anschlagbausatz KSM:

Stufenlose Einstellung des Schwenkwinkels am Schwenkantrieb aJ aA/.

3.Sicherheitshinweise und Hinweise zur Montage

Vorsicht

Unerwartete Bewegung von Bauteilen.

Verletzung durch Schlag, Stoß, Quetschung.

Druckluft vor Montagearbeiten abschalten.

Hinweis

Funktionsstörung und Sachschaden durch unsachgemäße Montage.

Anziehdrehmomente einhalten ( Abschnitt 7).

Info

Zubehör der Schwenkantriebe aJ aA/ www.festo.com/catalogue

4.Montage

19334d_16

Druckluftanschlüsse (A) des

Schwenkantriebs aJ/ aA

nach unten ausrichten.

19334d_6

Anschlagscheibe 4 ausrich-

ten.

Kontrolle: Die Anschläge 5

zeigen in Richtung der Druck-

luftanschlüsse (A).

Anschlagscheibe 4 auf den

Zentrierbund (B) stecken.

Anschlagscheibe 4 mit den

Schrauben 7 befestigen.

19334d_7

Abflachung/Passfedernut

der Abtriebswelle (D) nach

oben drehen.

Den Anschlaghebel 8 auf

den Vierkant (C) stecken.

Klemmschraube 9 festdre-

hen.

5.Vorjustage der Anschläge

Info

Um gleichmäßig nach rechts

und links zu schwenken:

Anschläge 5 symmetrisch

positionieren.

19334d_4

19334d_9

Anschlaghebel 8 in die

Endlage drehen die justiert

werden soll. Die Gradskala

ist in 5°-Schritten unterteilt.

Klemmschraube (F) mit ei-

nem Innensechskantschlüs-

sel leicht aufdrehen.

19334d_10

Anschlag 5 an den An-

schlaghebel 8 schieben.

Klemmschraube (F) des An-

schlags 5 festdrehen.

Zweiten Anschlag5 für die

andere Endlage auf die glei-

che Weise vorjustieren.

6.Feinjustage der Anschläge

Anschlaghebel 8 auf den Anschlag 5 drehen der justiert werden soll.

Info

Mit der Justierschraube 6 ist

eine Feinjustage von bis zu 6°

möglich.

19334d_12

19334d_11

Kontermutter (G) der Jus-

tierschraube 6 leicht auf-

drehen.

19334d_15

Endlage des Anschlaghe-

bels 8 mit der Justier-

schraube 6 justieren.

Kontermutter (G) festdre-

hen.

Zweite Endlage mit der Jus-

tierschraube 6 auf die glei-

che Weise feinjustieren.

Probelauf durchführen ( Abschnitt 8).

Abdeckung montieren ( Abschnitt 9).

7.Schraubengrößen und Anziehdrehmomente MA

1)

KSM (F)[Nm]

(G) [Nm]

2

2

2

22[Nm]

5

5

5

55[Nm]

7

7

7

77[Nm]

9

9

9

99[Nm]

6 M2 0,37 M2 0,37

M2 0,37

M2 0,37 M2 0,6 M2 0,6

8 M2,5

0,7 M2,5

0,7 M2,5

0,7 M2,5

0,7 M2,5

1,2 M2,5

1,2

10 M3 1,2 M3 1,2 M3 1,2 M3 1,2 M3 2,1 M3 2,1

8.Probelauf

Druckluftanschlüsse (A) im Wechsel belüften.

Probelauf starten.

Korrekte Position der Endlagen prüfen.

Probelauf bei auftretender Störung unterbrechen ( Tabelle).

Störung beseitigen.

Probelauf so oft durchführen, bis keine Störung mehr auftritt.

Störung Abhilfe

–hartes, hörbares Anschlagen

in der Endlage

–Abtriebswelle (B) bleibt nicht

in der Endlage

–Schwenkgeschwindigkeit mit Ab-

luftdrossel verringern

–Masse verringern

–zusätzliche Dämpfung verwenden

(z. B. externe Stoßdämpfer)

–Endlagenposition verschiebt

sich im Betrieb

–Klemmschrauben (F) festdrehen

–Masse/Schwenkgeschwindigkeit ver-

ringern

–ungleichförmige Bewegung

der beweglichen Masse

–Anschläge 5 symmetrisch positionieren

–Abluftdrossel statt Zuluftdrossel ver-

wenden

1) Toleranzen für Anziehdrehmomente MA ohne Toleranzangabe

MA , 0,35 … 0,60 Nm: ± 55 %

MA , 0,60 … 1,00 Nm: ± 30 %

MA, 1,0 Nm: ± 20 %

9.Montage der Abdeckung

19334d_13

Abdeckung 3 mit den

Schrauben 2 am Schwenk-

antrieb aJ/aA befestigen.

Blende 1 auf die Abde-

ckung 3 drücken.

10.Demontage der Abdeckung

19334d_14

Falls Blende 1 und Abde-

ckung 3 vorhanden sind:

Blende 1 entfernen.

Schrauben 2 aufdrehen.

Abdeckung 3 entfernen.

1

4

7

8

9

3

2

5

6

aA

aJ

B

4

5

7

aJ

A

C

8

9

8

F

F

5

8

5

G

G

6

6

2

3

1

1

3

2

4

D

A

A

aJ

aA

6

5
