Seite 1/1

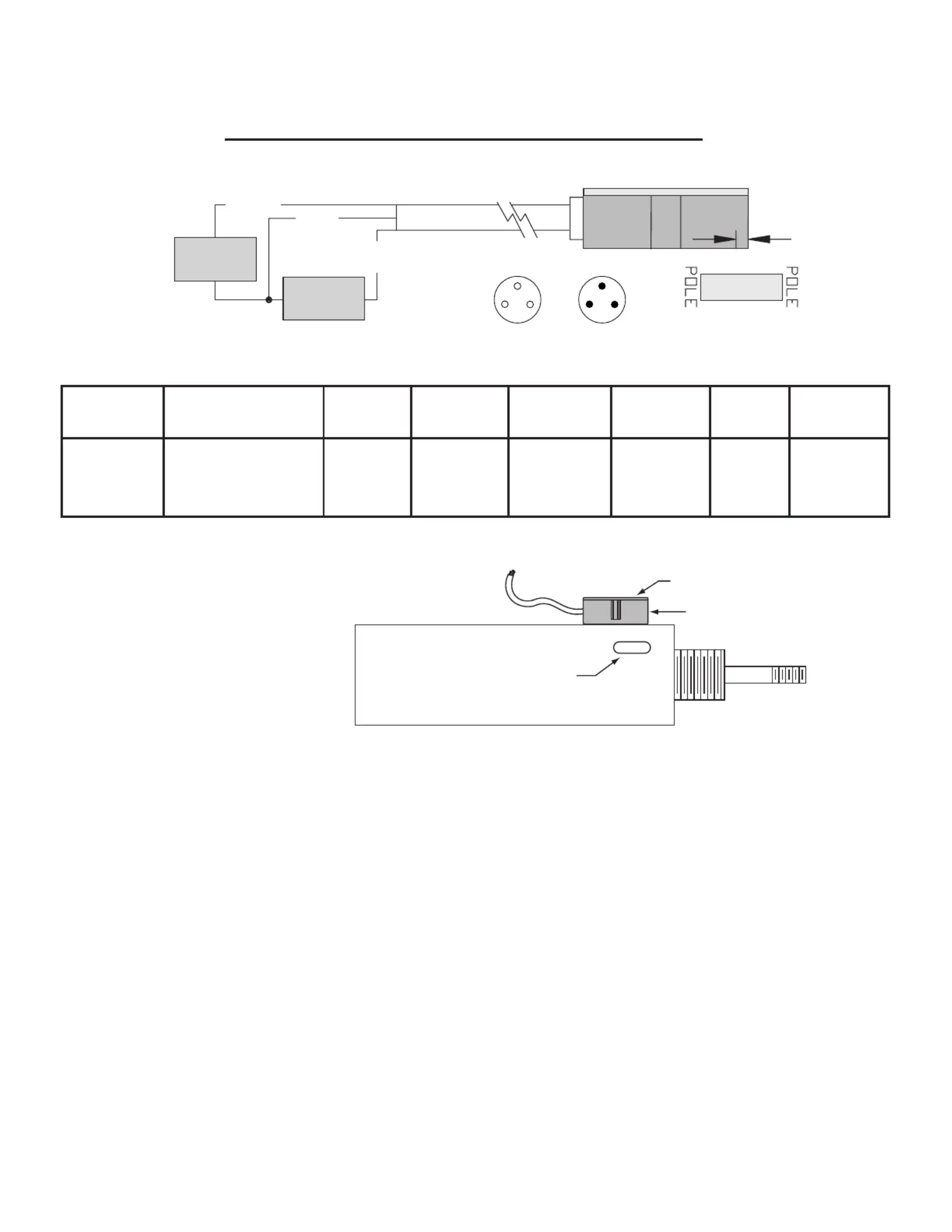

SDBF-FCS-1L-PU-... ELECTRONIC SWITCH
Wiring Diagram
**Minimum Gauss rating required for proper operation; as measured on sensor surface
*Size of sensing area depends upon size and strength of magnet and thickness of cylinder wall
*Sensing Surface Area
Transparent Top
Metal Housing
A56-1686 Rev.02
0.10" to center
of sensing area
-Warning-
Do not exceed 24 VDC.
Permanent damage to
sensor may occur.
SUPPLY
6-24 VDC
LOAD
MAGNET
Power Supply Polarity MUST be observed for proper operation.
-
+
POLAR
ORIENTATION
same as reed magnet
Female
Connector
4
1
3
4
1 3
Male
Connector
BLK =
PIN 4
BLU =
PIN 3
BRN =
PIN 1
Switch
Type
Description Function
Switching
Voltage
Switching
Current
Switching
Power
Voltage
Drop
Magnetic**
Sensitivity
-PU-...-LE
-PU-...-M8
Electronic for Reed
Magnet, Red LED &
Sourcing
Normally
Open
PNP
6 - 24
VDC
0.5 Amps
Max.
12 watts
Max.
1.0 Volts 40 Ga.
8157760
2021-05a
[8157761]
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
