Seite 1/2
MS4-EM1FR-...-B
Wartungseinheit
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Betriebsanleitung
8195515
2023-05a
[8195516]
8195515
Originalbetriebsanleitung
© 2023 alle Rechte sind der Festo SE & Co. KG vorbehalten
1
Mitgeltende Dokumente
Alle verfügbaren Dokumente zum Produkt
è
www.festo.com/sp.
Dokument Produkt Inhalt
Betriebsanleitung Filter-Regelventil MS4-LFR-...-B –
Tab. 1:
Mitgeltende Dokumente
2 Sicherheit
2.1 Sicherheitshinweise
–
Das Produkt nur im Originalzustand ohne eigenmächtige Veränderungen ver-
wenden.
–Das Produkt nur in technisch einwandfreiem Zustand verwenden.
–
Die Kennzeichnungen am Produkt berücksichtigen.
–Die Umgebungsbedingungen am Einsatzort berücksichtigen.
–Vor Arbeiten am Produkt: Druckluftversorgung ausschalten und gegen Wieder-
einschalten sichern.
2.2
Bestimmungsgemäße Verwendung
–Das Einschaltventil belüftet und entlüftet pneumatische Anlagen. Das Ein-
schaltventil ist nicht zum Dauerschaltbetrieb für pneumatische Komponenten
geeignet.
–Das Filter-Regelventil regelt die Druckluft im nachfolgenden Strang auf den ein-
gestellten Ausgangsdruck. Das Filter-Regelventil glättet Druckschwankungen
und entfernt Schmutzpartikel und Kondensat aus der durchgeleiteten Druck-
luft.
2.3 Qualifikation des Fachpersonals
Arbeiten am Produkt nur durch qualifiziertes Fachpersonal, das die Arbeiten
beurteilen und Gefahren erkennen kann. Das Fachpersonal hat Kenntnisse und
Erfahrungen im Umgang mit pneumatischer Steuerungstechnik.
3
Weiterführende Informationen
–Bei technischen Fragen den regionalen Ansprechpartner von Festo kontaktieren
è
www.festo.com.
–Zubehör
è
www.festo.com/catalogue.
4 Produktaufbau
1
2
3
4
5
6
7
8

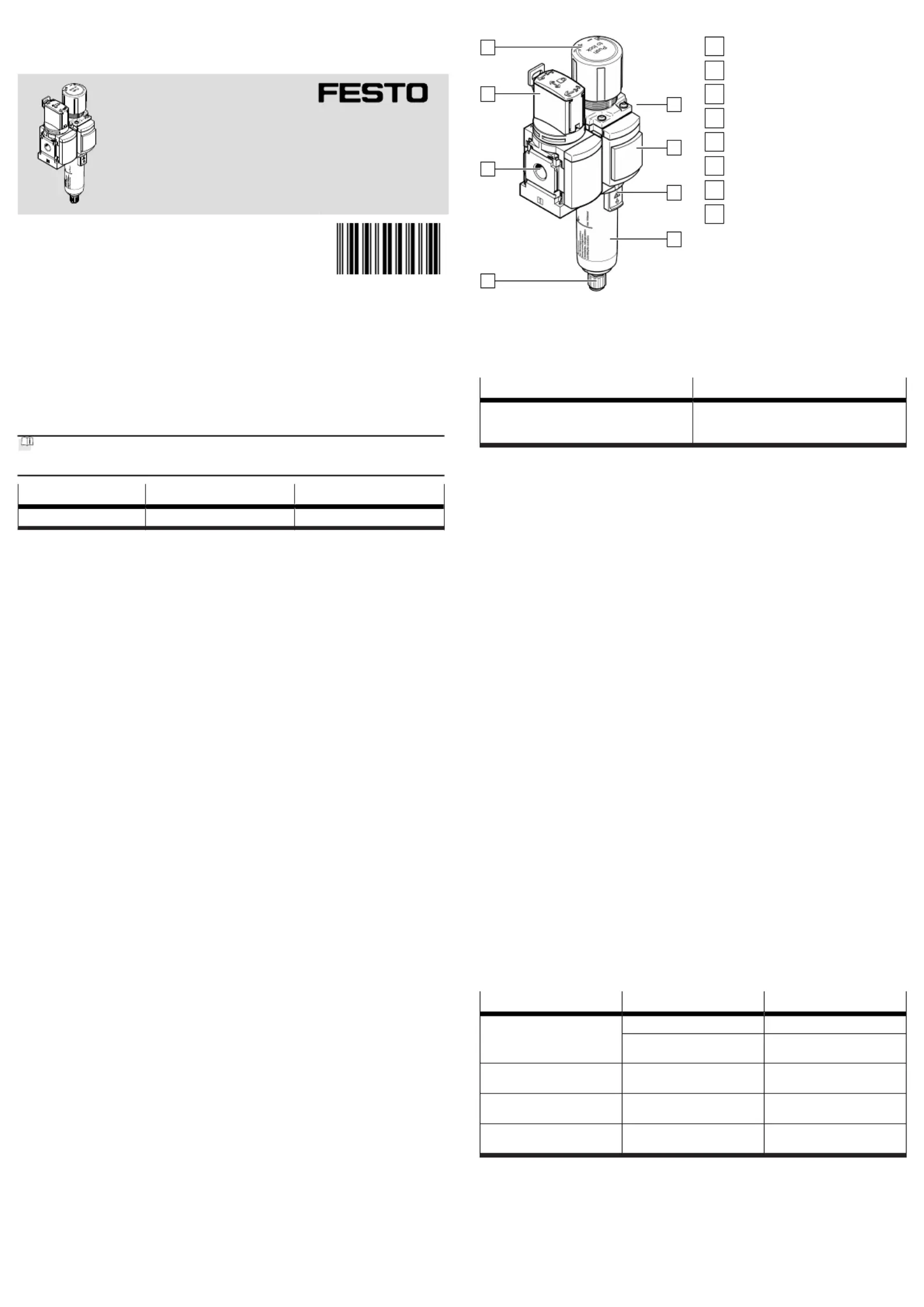

Abb. 1: Wartungseinheit
MS4-EM1FR-...-B
1
Pneumatischer Anschluss P2
2
Manometer
3
Entriegelung
4
Filterschale
5
Ablassschraube
6
Pneumatischer Anschluss P1
7
Drehknopf Einschaltventil
8
Drehknopf Filter-Regelventil
5
Montage
5.1
Befestigungsarten
Befestigungsart Weiterführende Beschreibung
Wandmontage mit Befestigungswinkel
–
.
–.
–Zubehör
è
www.festo.com/catalogue.
Tab. 2: Befestigungsarten
6 Installation, pneumatisch
1.
Die Verschraubungen in die pneumatischen Anschlüsse eindrehen.
2.
Die maximale Einschraubtiefe der Anschlussgewinde beachten. Ein tieferes
Einschrauben reduziert den Durchfluss. Einschraubtiefe: 6,5 mm£
3.
Die geeigneten Schläuche bis auf Anschlag in die Verschraubung einfügen.
–Die Schläuche axial zu den pneumatischen Anschlüssen verlegen.
–
Den minimalen Biegeradius der Schläuche nicht unterschreiten.
7 Inbetriebnahme
1.
Den Drehknopf Filter-Regelventil [8] entriegeln, ziehen.
2.
Den Drehknopf Filter-Regelventil [8] gegen den Uhrzeigersinn in Richtung – bis
zum Anschlag drehen.
3.
Die Anlage langsam belüften:
–Der Drehknopf Einschaltventil [7] ist mit einer Schlossfunktion versehen.
Bei Nutzung der Schlossfunktion: Das Schloss öffnen und entfernen.
–Den Drehknopf Einschaltventil [7] gegen den Uhrzeigersinn bis zum
Anschlag drehen, 90°. Bei der Belüftung und Entlüftung des Einschaltven-
tils kommt es während der Betätigung des Drehknopfs in die Endpositi-
onen zu einem Überströmen des Gehäuses.
–
Den Drehknopf Filter-Regelventil [8] in Richtung + drehen, bis der
gewünschte Druck erreicht ist.
4.
Den zulässigen Druckregelbereich einhalten
è
11Technische Daten.
Der Eingangsdruck p1 sollte immer mindestens 0,1MPa (1bar; 15psi) höher
sein als der eingestellte Ausgangsdruck p2.
5.
Den Drehknopf Filter-Regelventil [8] verriegeln, drücken.
8 Reinigung
• Das Produkt bei Bedarf mit einem weichem Lappen außen reinigen.
Zulässige Reinigungsmittel:
–Seifenlauge, maximal +60°C
–
Waschbenzin, aromatenfrei
9 Störungsbeseitigung
Störung Ursache Abhilfe
Geringer Durchfluss (bei Luftver-
brauch bricht der Betriebsdruck
zusammen).
Verengung in der Zuleitung.
–
Die Leitung kontrollieren.
Die Filterpatrone ist ver-
schmutzt.
–
Die Filterpatrone wechseln
è
1 Mitgeltende Dokumente.
Der Druck steigt über den einge-
stellten Arbeitsdruck.
Der Ventilteller am Dichtsitz ist
defekt.
–
Das Produkt tauschen.
Hörbares, dauerhaftes Abblasen
am Drehknopf
Der Ventilsitz ist beschädigt.
–
Das Produkt tauschen.
Hörbares Abblasen an der
Ablassschraube.
Die Ablassschraube ist undicht.
–
Das Produkt tauschen.
Tab. 3:
Störungsbeseitigung
10 Demontage
1.
Die gesamte Anlage und das Produkt entlüften.
2. Die Verriegelung an den Verschraubungen durch Drücken lösen und die
Schlauchleitungen herausziehen.
3.
Die Verschraubungen an den Anschlussflanschen lösen und herausdrehen.
11 Technische Daten
11.1 Technische Daten, mechanisch
MS4-EM1FR-...-B -M -VC
Einbaulage [°] Senkrecht,±5
Funktion Kondensatablass Manuell drehend Manuell tastend
Vollautomatisch
Schwingfestigkeit und Schockfestigkeit nach IEC 60068
Schwingfestigkeit Schärfegrad 1
Schockfestigkeit Schärfegrad 1
Gewindegröße
Pneumatischer Anschluss P1 G1/4
Pneumatischer Anschluss P2 G1/4
Temperaturbereiche
Mediumtemperatur [°C] –5…+50 5…50
Umgebungstemperatur [°C] –5…+50 5…50
Lagertemperatur [°C] –5…+50
Tab. 4: Technische Daten, Wartungseinheit MS4-EM1FR-...-B
MS4-LFR-...-B
Technische Daten, mechanisch
è
1 Mitgeltende Dokumente
Tab. 5: Technische Daten, Filter-Regelventil MS4-LFR-...-B
Ausprägung Schärfegrad (SG)
Belastung Schwingung
Frequenzbereich [Hz] Beschleunigung [m/s
2
] Auslenkung [mm]
SG1 SG2 SG1 SG2 SG1 SG2
2 8 2 8 – – 3,5 3,5… … ± ±
8 27 8 27 10 10 – –… …
27 58 27 60 – – 0,15 0,35… … ± ±
58 160 60 160 20 50 – –… …
160 200 160 200 10 10 – –… …
Belastung Schock
Beschleunigung [m/s
2
] Dauer [ms] Schocks je Richtung
SG1 SG2 SG1 SG2 SG1 SG2
± ±150 300 11 11 5 5
Belastung Dauerschock
Beschleunigung [m/s
2
] Dauer [ms] Schocks je Richtung
±150 6 1000
Tab. 6: Ausprägung Schärfegrad (SG)
11.2
Technische Daten, pneumatisch
MS4-EM1FR-...-B -M -VC
Druckluftqualität
Betriebsmedium Druckluft nach ISO 8573-1:2010[7:4:4]
Inerte Gase
Hinweis Geölter Betrieb möglich, im weiteren Betrieb erforderlich
Verträglichkeit mit Esteröl ist nicht gegeben
Luftreinheitsklasse am Ausgang
MS4-LFR-...-C
Filterfeinheit 5µm
Druckluft nach ISO 8573-1:2010[6:4:4]
MS4-LFR-...-E
Filterfeinheit 40µm
Druckluft nach ISO 8573-1:2010[7:4:4]
Pneumatik
Betriebsdruck [MPa] 0,1…1 0,2…1
[bar] 1…10 2…10
[psi] 15…145 29…145
Druckregelbereich [MPa] 0,03…0,7
[bar] 0,3…7
[psi] 4,35…105
Normalnenndurchfluss
MS4-LFR-...-C
Filterfeinheit 5µm
[l/min] 1500
MS4-LFR-...-E
Filterfeinheit 40µm
[l/min] 1700
Tab. 7:
Technische Daten, Wartungseinheit MS4-EM1FR-...-B
MS4-LFR-...-B
Technische Daten, pneumatisch
è
1 Mitgeltende Dokumente
Tab. 8:
Technische Daten, Filter-Regelventil MS4-LFR-...-B
