5431

NL

2

N

L

N

L

54321

LN

5431

NL

2

N

L

N

L

54321

LN

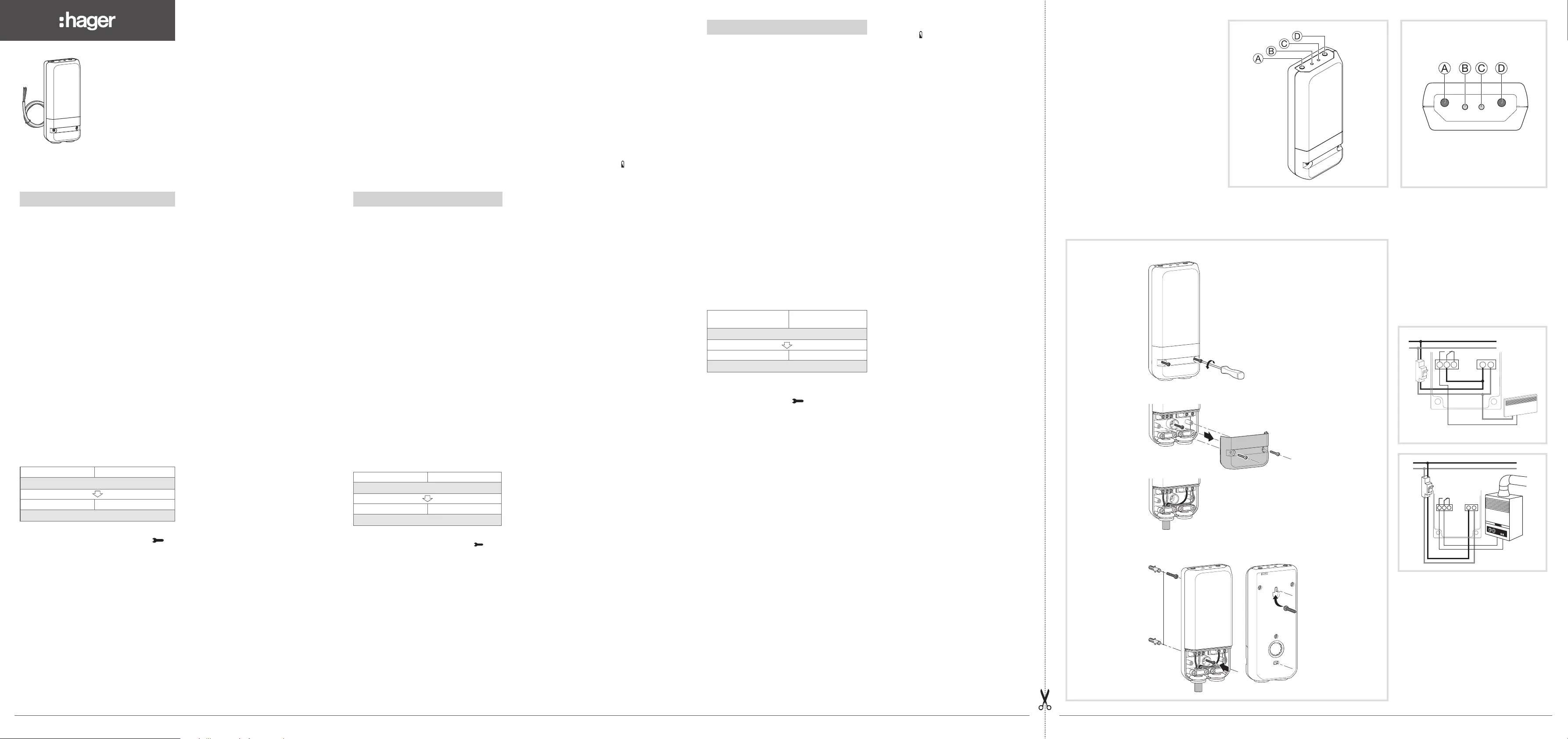

Présentation du récepteur mural

Le récepteur mural s’installe facilement

et discrètement à proximité de la chaudière.

Il reçoit les ordres marche/arrêt en provenance

du thermostat d’ambiance et les transmet à la

chaudière via une sortie filaire.

Installation du récepteur

Pour faciliter son installation, le récepteur mural

est livré avec un câble souple 4 fils de 1,5 mm

2

,

longueur 1,20 m (non raccordé).

Pour le raccordement du récepteur HF, nous

vous conseillons d’utiliser ce câble, en respec-

tant le code couleur suivant :

brun = phase

bleu = neutre

gris, noir = liaison vers la chaudière.

Description du récepteur mural

A

Bouton poussoir fonction (K)

B

Témoin de fonctionnement.

Ce voyant est allumé lorsque le contact

de sortie du récepteur est fermé = ON.

C

Témoin de codage. Ce voyant clignote

lors des opérations de codage.

D

Bouton J

Description des LEDs du récepteur

Chaque appui court sur le bouton A ( K )

modifie le mode en cours.

Configuration

Pour associer un émetteur au récepteur

Sur le thermostat, sélectionner Paramètres

puis faire un appui long à l’aide de la touche OK.

Choisir le paramètre

CF9 (= cfg) puis sélectionner

ON à l’aide de la touche + puis appuyer sur OK

afin de mettre le thermostat en mode configu-

ration.

La LED

C du récepteur s’allume en rouge.

Sur le thermostat

CH1 s’ache.

Appuyer sur le bouton

A ( K ) du récepteur.

La LED

B du récepteur clignote en vert et en

rouge.

Afin d’établir les liens, faites 1 appui long sur

le bouton

A ( K ) et relâcher dès que la LED

C (cfg) clignote, la LED B (K) s’éteint.

Dès que l’établissement des liens radio est ter-

miné, la LED

B (fct) clignote et la LED C (cfg)

est rouge fixe.

Sur le thermostat,

CH1 ache ON afin de confirmer

que le lien radio a bien été pris en compte.

Appuyer sur OK pour passer au paramètre suivant.

Eacement d’un lien radio

Sur le thermostat, choisir le paramètre

CF9

(= cfg) puis sélectionner ON à l’aide de la touche +

puis valider avec la touche OK.

Sur le récepteur : Faites 1 appui court sur le

bouton

A ( K ), la LED B (K) s’éteint.

Faites 1 appui long sur le bouton A ( K )

afin de valider cet eacement.

Sur le thermostat, CH1 clignote pendant

l’eacement puis devient fixe dès que

l’eacement a été pris en compte.

Retour usine du récepteur

(eacement de tous les liens radio)

Faites un appui long (>10s.) sur le bouton

D

( J ).

Que faire si ?

• Le chauage ne se met pas en marche

- le récepteur n’est pas alimenté: (voyant OKB

éteint). Vérifiez le fusible et le disjoncteur.

• Le récepteur est hors de portée de l’émetteur

- rapprochez-vous susamment du récepteur.

• Le récepteur ne reconnaît pas le code

de l’émetteur

- reconfigurez le récepteur.

• L'application ne se met pas en marche ou ne

s’arrête pas

- le récepteur ou l'émetteur est dans une zone

perturbée par des émissions d'ondes (radio

amateur, télévision, borne réseau GSM etc.) :

déplacez le récepteur ou l'émetteur hors

de la zone perturbée.

Si le problème persiste contactez votre

électricien.

Caractéristiques techniques

Récepteur

Alimentation : ..........230 V v +10/-15% 50Hz

Charge minimale : ........................ 12 V 100 mA

Sortie : .... 1 contact inverseur libre de potentiel

Pouvoir de coupure : ... AC1 : 8 A 230 V v max

Inductif : ................................. 3 A (cos ϕ = 0,6)

Fréquence radio : ........................ 868-870 MHz

Catégorie de réception : ................................. 2

Rapport cyclique d’émission : ..................... 1%

Indice de protection : ................................. IP43

Classe d’isolation : .......................................... II

Tenue aux chocs : ..................................... IK04

T° de fonctionnement : ............. -10 °C à +60 °C

T° de stockage : ........................ -20 °C à +70 °C

Capacité souple : ....................... 0,5 à 1,5 mm2

Capacité rigide : ......................... 0,5 à 2,5 mm2

Dimensions : ........................ 130 x 60 x 27 mm

Hygrométrie : ....................... 90% max. à 20 °C

Portée typique : .................................................

........ > 150 m en champ libre et 50 m 2 dalles.

Degré de pollution : ........................................ 3

Tension assignée de choc : ....................... 4 kV

Classe du logiciel : .............................. Classe A

Puissance d'émission RF max : .............25mW

Protection amont : ...................disjoncteur 10A

Dispositif de commande a montage indépendant

pour montage sur panneau.

Altitude de fonctionnement max : ..........2000m

Action de type ...............................................1B

Tension et courant déclarés pour les essais

d'émission CEM : ......................230V v / 0.5A

Presentazione del ricevitore murale

Il ricevitore murale si installa facilmente

e discretamente vicino alla caldaia.

Riceve i comandi di avvio/arresto provenienti

dal cronotermostato per ambiente EK560

e li trasmette alla caldaia via filo.

Installazione del ricevitore

Per facilitare l’installazione, il ricevitore murale

viene fornito con cavo flessibile dotato di 4 fili

da 1,5 mm

2

, lunghezza 1,20 m

(non collegato).

Per collegare il ricevitore HF, consigliamo

di utilizzare questo cavo attenendosi

al seguente codice cromatico :

marrone = fase

blu = neutro

grigio, nero = collegamento alla caldaia.

Descrizione del ricevitore murale

APulsante funzione (K)

BSpia di funzionamento.

È accesa quando il contatto di uscita

del ricevitore è chiuso = ON.

CSpia di codifica. Lampeggia durante

le operazioni di codifica.

D Pulsante J

Descrizione dei LED del ricevitore

Ogni pressione breve sul pulsanteA ( K )

modifica il modo in corso.

Configurazione

Per associare un trasmettitore al ricevitore

Sul termostato, selezionare Parametri

e poi tenere premuto il tasto OK.

Selezionare il parametro

CF9 (= cfg) e poi ON

tramite il tasto +; successivamente, premere

OK per far entrare il cronotermostato in

modalità di configurazione.

Il LED

C del ricevitore si accende (rosso).

il cronotermostato visualizza

CH1.

Premere il pulsante

A ( K ) del ricevitore.

Il LED

B del ricevitore lampeggia (verde e

rosso).

Per stabilire i collegamenti, premere a lungo

il pulsante

A ( K ) e rilasciarlo quando il LED

C (cfg) lampeggia, il LED B (fct) si spegne.

Una volta stabiliti i collegamenti radio, il LED

B

(K) lampeggia e il LED

C (cfg) è rosso fisso.

Sul termostato,

CH1 visualizza ON per

confermare che il collegamento radio è stato

registrato.

Premere OK per passare al parametro

successivo.

Funktionsbeschreibung

des Wandempfängers

Der Wandempfänger wird einfach und unauällig

in der Nähe des Heizkessels installiert.

Er empfängt die Ein- und Ausschaltbefehle vom

Raumthermostat EK560 und steuert über einen

Kabelanschluss den Heizkessel.

Installation des Empfängers

Zur Erleichterung seiner Installation wird das Kit

aus dem programmierbaren Raumthermostat

und dem Wandempfänger mit einem flexiblen

4-adrigen Kabel mit 1,5 mm

2

und 1,20 m Länge

Querschnitt (nicht angeschlossen) geliefert.

Zum Anschluss des Funkempfängers empfehlen

wir die Verwendung des Kabels unter Beachtung

der folgenden Farbcodierung :

braun = Phase

blau = Nullleiter

grau, schwarz = Verbindung zum Heizkessel.

Beschreibung des Wandempfängers

AFunktionstaste (K)

B Betriebsanzeige.

Diese Anzeige leuchtet, wenn der Ausgangs-

kontakt des Empfängers geschlossen ist = ON.

CCodierungsanzeige. Diese Anzeige blinkt

während Codierungsvorgängen.

D Konfigurationstaste J

Beschreibung der LEDs des

Empfängers

Mit jeder Betätigung der TasteA ( K ) wird die

augenblickliche Betriebsart geändert.

Konfiguration

Um dem Empfänger einen Sender zuzuordnen :

Am Thermostat Parameter pauswählen

und dann lange auf die Taste OK drücken.

Den Parameter CF9 (= cfg) wählen, dann mit

der Taste +ON wählen und dann OK drücken,

um den Thermostat in den Konfigurationsmodus

zu schalten.

Die LED C des Empfängers leuchtet rot auf.

Am Thermostat wird CH1 angezeigt.

Die Taste A ( K ) des Empfängers drücken.

Die LED B des Empfängers blinkt abwechselnd

grün und rot.

Um die Verbindungen aufzubauen, einmal lang

die Taste A ( K ) drücken und loslassen, sobald

die LED C (cfg) blinkt ; die LED B (fct) verlischt.

Sobald die Einrichtung der Funkverbindungen

abgeschlossen ist, blinkt die LED B (fct)

und die LED C (cfg) leuchtet dauerhaft rot.

Am Thermostat erscheint für CH1 die Anzeige ON,

um zu bestätigen, dass die Funkverbindung kor-

rekt berücksichtigt wurde.

Durch Drücken von OK wird der nächste

Parameter aufgerufen.

Löschen einer Funkverbindung

Am Thermostat den Parameter

CF9

(= cfg) wählen, dann mit der Taste +

ON wählen,

dann mit der Taste OK bestätigen.

Am Empfänger : Einmal kurz die Taste

A (fct),

drücken, die LED

B (fct) verlischt. Einmal lang

die Taste

A ( K ) drücken, um dieses Löschen

zu bestätigen. Am Thermostat blinkt

CH1 während

des Löschens und bleibt dann stehen, sobald

das Löschen berücksichtigt wurde.

Zurücksetzen des Empfängers

auf die Werkeinstellungen

(Löschen aller Funkverbindungen)

Drücken Sie einmal lang (>10 Sekunden)

auf die Taste

D (

J

).

Was tun, wenn ... ?

Das Symbol

wird angezeigt

Wechseln Sie so schnell wie möglich die

Batterien (2 Alkalibatterien des Typs LR03 1,5 V).

Die Heizung schaltet sich nicht ein

Der Empfänger hat keinen Strom : überprüfen

Sie die Sicherung und den Schaltautomat.

Der Empfänger ist außerhalb der

Reichweite des Senders

Nähern Sie sich genügend dem Empfänger.

Der Empfänger erkennt den Code des

Senders nicht

Konfigurieren Sie den Empfänger neu.

Die Anwendung schaltet sich nicht ein oder

hält nicht wieder an

Der Empfänger oder der Sender befindet sich in

einer durch Funkaussendungen gestörten Zone

(Amateurfunker, Fernseher, GSM-Sendemast

usw.) : Bringen Sie den Empfänger oder den

Sender außerhalb der gestörten Zone an.

Wenn das Problem weiterhin besteht, wen-

den Sie sich an Ihren Elektriker.

Technische Daten

Empfänger

Stromversorgung : . 230 V v +10/-15% 50Hz

Mindestlast :................................. 12 V 100 mA

Ausgang : ..... 1 potentialfreier Umschaltkontakt

Schaltleistung : AC1 : .......... max. 8 A 230 V v

Induktive Last :....................... 3 A (cos ϕ = 0,6)

Funkfrequenz .............................868-870 MHz

Empfängerkategorie : ...................................... 2

Zyklische Einschaltdauer des Senders : ...... 1%

Schutzgrad : ............................................... IP43

Isolationsklasse : ............................................. II

Stoßfestigkeit : ........................................... IK04

Betriebstemperatur : .............. -10 °C bei +60 °C

Lagerungstemperatur : .......... -20 °C bei +70 °C

Querschnitt flexibler Kabel :.... 0,5 bis 1,5 mm2

Querschnitt starrer Kabel : ...... 0,5 bis 2,5 mm2

Abmessungen : .................... 130 x 60 x 27 mm

Max. Luftfeuchtigkeit : ...... 90% max. bei 20 °C

Typische Reichweite : . > 150 m bei freier Sicht

................... und 50 m durch 2 Böden/Decken.

Verschmutzungsgrad : .................................... 3

Bemessungsstoß-Spannungsfestigkeit : ... 4 kV

Softwareklasse : .................................. Klasse A

Maximale Sendeleistung RF : .................25mW

Vorsicherung : ....................Schutzschalter 10A

Steuerung mit unabhängiger Montage zur

Paneelmontage

Betriebshöhe bis max. : .........................2000m

Maßnahme des Typs : ...................................1B

Strom und Spannung gemeldet für die Bedürfnisse

der EMVStörabstrahlungsmessungen : 230V v / 0.5A

Cancellazione di un collegamento radio

Sul termostato, selezionare il parametro

CF9

(= cfg) e poi ON tramite il tasto + per poi

confermare con il tasto OK.

Sul ricevitore : Premere per un attimo il pulsante

A ( K ), il LED B (fct) si spegne.

Premere a lungo il pulsante A ( K ) per

convalidare la cancellazione.

Sul termostato, CH1 lampeggia durante la

cancellazione e poi diventa fisso una volta

registrata l’operazione.

Ripristino delle impostazioni di fabbrica

del ricevitore (cancellazione di tutti

i collegamenti radio)

Premere a lungo (più di 10 sec.) il pulsante D

( J ).

Cosa fare se… ?

Si visualizza il simbolo

procedere alla sostituzione delle pile (2 pile alcaline

di tipo LR03 1,5V) nel più breve tempo possibile.

Il riscaldamento non si avvia

il ricevitore non è alimentato : verificare

il fusibile e il sezionatore.

Il ricevitore è fuori dalla portata del trasmettitore

avvicinarsi a sucienza al ricevitore.

Il ricevitore non riconosce il codice del

trasmettitore

riconfigurare il ricevitore.

L’applicazione non si mette in funzione

o non si arresta

il ricevitore o il trasmettitore si trovano in una

zona perturbata da emissioni di onde (radio-

amatori, televisione, limite rete GSM, ecc.) :

spostare il ricevitore o il trasmettitore al di fuori

della zona disturbata.

Se il problema persiste, contattare l’elettricista.

Caratteristiche tecniche

Ricevitore

Alimentazione : ........ 230 V v +10/-15% 50Hz

Carico minimo : ............................ 12 V 100 mA

Uscita :1 contatto invertitore libero da tensione

Capacità di interruzione : AC1: 8 A 230 V v max

Induttivo : ............................... 3 A (cos ϕ = 0,6)

Frequenza radio : ........................ 868-870 MHz

Categoria ricevitore : ....................................... 2

Rapporto ciclico di emissione : ................... 1%

Indice di protezione : ................................. IP43

Classe di isolamento :..................................... II

Resistenza agli shock : .............................. IK04

Temperatura di funzionamento : ........................

............................................ da -10 °C a +60 °C

Temperatura di immagazzinaggio : ...................

............................................ da -20 °C a +70 °C

Capacità flessibile : ............... da 0,5 a 1,5 mm2

Capacità rigida : .................... da 0,5 a 2,5 mm2

Dimensioni : ......................... 130 x 60 x 27 mm

Igrometria : ........................... 90% max. a 20 °C

Portata tipica : ....................................................

.......... > 150 m in campo libero e 50 m 2 piani.

Grado d’inquinamento : .................................. 3

Tensione assegnata d’urto : ...................... 4 kV

Classe del software : .......................... Classe A

Potenza massima di emissione RF :........25mW

Protezione a monte: ................interruttore 10A

Dispositivo di comando a montaggio

indipendente per montaggio su pannello

Altitudine max. di esercizio : ..................2000m

Azione di tipo : ...............................................1B

Tensione e corrente dichiarate ai fini delle prove

di emissioni elettromagnetiche : 230V v / 0.5A

Raccordement du thermostat sur

une entrée thermostat d’une chaudière

Collegamento del cronotermostato

all'ingresso termostato di una caldaia

Anschluss des Thermostats an den

Thermostateingang eines Heizkessels

Eingang für Raumthermostat

Connection of the thermostat

to a thermostat input of the boiler.

remote ambient thermostat import

Conexión del termostato a una entrada

termostato de una caldera entrada

termostato ambiente desviado

Description du récepteur mural

Descrizione del ricevitore murale

Beschreibung des Wandempfängers

Wall-mounted receiver description

Descripción del receptor mural

Installation du récepteur / Installazione del ricevitore / Installation des Empfängers

Receiver installation / Instalación de receptor

ONLED rouge fixe

Appui bouton poussoir

A ( K )

OFF LED éteinte

Appui bouton poussoir

A ( K )

ONLED rosso fisso

Pressione sul pulsante

A ( K )

OFF LED spento

Pressione sul pulsante

A ( K )

ONrote LED leuchtet

permanent

Betätigung der Taste A ( K )

OFF LED aus

Betätigung der Taste

A ( K )

16LE003199B

6LE003199B

EK056

a

Récepteur mural 8A 868,3 MHzNotice d’instructions

y

Ricevitore a un canale 8A 868,3 MHzIstruzioni d’uso

e

Einkanal-Empfänger 8A 868,3 MHzBedienungsanleitung

z

r

A

A

E

E

Y

Y

180°

85 mm

85 mm

85 mm

180°

Ech 35%z

180°

vue 30-30°

Produktspezifikationen
