Le montage sur une cloison métallique peut

dégrader les performances du produit.

Protection chantier

Montez la coque de protection pour effectuer les

travaux de peinture.

Changement de la pile

1. Démonter le verre puis l’enjoliveur.

2. Enlever le mécanisme à l’aide d’un tournevis.

3. Retirer la pile, puis insérer la nouvelle pile en

respectant la polarité.

4. Remonter le mécanisme.

5. Monter l’enjoliveur et le verre.

Lors de la première utilisation, il suffit de tirer sur la

languette de protection pour activer le produit.

Signalisation du voyant témoin

Après un appui sur une des touches, le mécanisme

indique :

• Par un allumage bref que l’ordre est émis.

• Par un clignotement pendant 1s qu’il n’est pas

configuré.

• Avec un clignotement rapide pendant 2 s ou

aucun allumage : l'ordre est pris en compte mais

le niveau de la pile est faible, il est nécessaire de

la changer au plus vite.

Retour usine

Maintenir le bouton Jjusqu’au clignotement de

la LED cfg(> 10s.) puis relâcher. La fin du retour

usine est signalée par l’extinction de la LED cfg.

Cette opération provoque l'effacement complet de

la configuration du produit, quel que soit le mode

de configuration.

Après un changement de piles ou un retour usine,

attendre 15s avant de procéder à une

configuration.

Product description

WKT30xR pushbuttons are transmitters designed

to control Tebis output modules.

They transmit orders for lighting, heating, shutters

and scenarios via radio KNX.

These products communicate by one-way radio

frequency.

They are used in conjunction with trims WKT90x

and in association with decorative plates kallysta.

Functions

•

2, 4 or 6 independent inputs.

• Power supply by battery.

• Display of radio transmission and end of battery

lifetime.

• Label holder (supplied with the trim) to mark

circuits.

The precise functions of these products depend on

configuration and set-up.

Configuration (pusbuttonJ)

These transmitters may be configured in

3 different ways :

• L: configuration without tool, see

User's Instructions 6T7952 supplied with the

radio transmitters.

• E-mode TX100/B V.2.6.0 or higher:

Description of product features is available

from the Manufacturer.

• S-mode ETS : or > via TR131 : Database and

description of software application available

from the Manufacturer.

quicklink

1

6T 7238_00e

cfg

1

2

4

6

3

5

WKT306R

¢

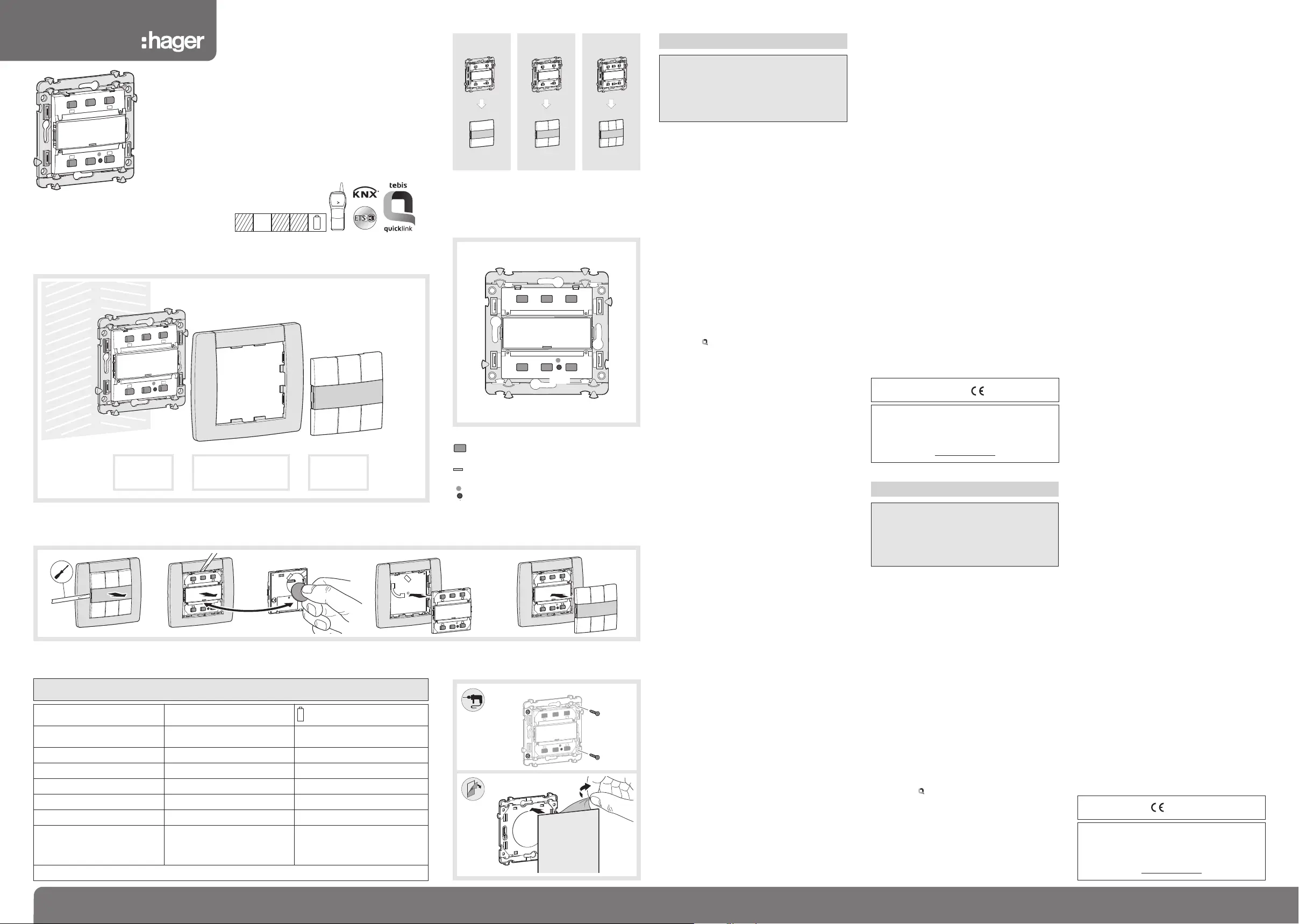

kallysta poussoir KNX radio

2, 4, 6 entrées à pile

§

kallysta push button KNX

2-, 4-, 6- keys with battery

•

¶

6T 7238_00e

1

2

4

6

3

5

WKT306R

J

Description / Description

Montage / Montage

Fixation / Fixing

cfg

1

2

4

6

3

5

WKT306R

1

2

2

1

WK

T

3

0

2

R

cfg

WKT302RWKT304RWKT306R

WKT902x

WKT904xWKT906x

1

2

4

3

WK

T

3

0

4

R

cfg

1

2

4

6

3

5

W

K

T306

R

cfg

Transmitter cloning

Cloning allows duplicating a “Master” radio

transmitter configured beforehand, in order to

quickly create fully identical copies.

How to clone a transmitter?

- Press once “Master” J button to enter

configuration: cfgLED will turn on.

- With product to be cloned still in factory

configuration, press product Jbutton for an

extended time (>15s) until LED cfgflashes.

Product cloning will be completed when LED

goes off. Repeat this step for all other products

to be cloned.

- Leave the cloning mode by pressing again

Master Jbutton.

LED cfgturns orange when Jbutton is pressed

to signal the cloned transmitter.

Warning:

- Cloning is possible only with transmitters with

similar number of inputs.

- A cloned product (including “Master”) cannot be

modified, unless it is sent back to the factory for

re-programming.

How to link pushbuttons to TR351?

(Unidirectional radio inputs concentrator)

Before configuration, remote control shall be set to

factory mode. If not, press Jbutton for an

extended time (10 – 15s).

• Launch the learning procedure of TR351

according to the configuration mode

(TX100 or ETS).

• Press 1st button (see Fig 1) for an extended time

(>5s) until the transmitting LED turns on red and

fixed. This mode will remain active for 1 minute

and may be reactivated as desirable through the

same procedure.

• Next press the various keys required to complete

the learning procedure.

Mounting

2 types of mounting are possible :

• Screw mounting.

• Fixing by using double-sided tape.

The installation on a metal partition can degrade

the performances of the product.

Building site protection

Assemble the protection case to carry out paint

works.

Battery replacement

1. Unclip glass and trim from front face.

2. Remove mechanism with screwdriver.

3. Insert new battery ensuring polarity match.

4. Clip mechanism back on base plate.

5. Clip trim and glass.

At the time of the first use, draw on the strip from

safety to activate the product.

Signalling of light-indicator

After a support on one of the keys, the mechanism

indicates :

• By a short lighting : the order has been emitted.

• By flickering for 1 second : the product is not

configured.

• By flickering quickly for 2 seconds or no lighting :

the order has been emitted but the level of

battery is low and it must be replaced as soon

as possible.

Factory return

Hold the J pushbutton depressed until cfgLED

flickers (>10s), then release it.

LED cfgturns off to signal the end of factory reset.

This operation removes the entire product

configuration, whatever the mode of configuration.

After a battery change or a factory reset, wait 15s

before proceeding to configuration.

Présentation du produit

Les poussoirs WKT30xR sont des émetteurs qui

permettent de piloter les modules de sortie Tebis.

Ils transmettent, via radio KNX, des commandes

d’éclairage, chauffage, volets et scènes,

et communiquent par radio fréquence en

unidirectionnel.

Ils s’utilisent avec les enjoliveurs WKT90x et

s’associent aux plaques décoratives kallysta.

Fonctions

• 2, 4 ou 6 entrées indépendantes.

• Alimentation par pile.

• Visualisation de l'émission radio par un voyant

témoin.

• Porte étiquette (livré avec l’enjoliveur) pour

repérer les circuits.

Les fonctions précises de ces produits dépendent de

la configuration et du paramétrage.

Configuration (bouton J)

Ces émetteurs peuvent être configurés de

3 façons différentes :

• : configuration sans outil à l'aide

des boutons poussoirs et LED des produits.

• E-mode TX100/B V.2.6.0 ou supérieure :

description détaillée dans la notice livrée

avec le configurateur.

• S-mode ETS3 ou supérieure : via TR131:

base de données et descriptif du logiciel

d'application disponibles chez le constructeur.

Clonage d’émetteurs

Le clonage permet de dupliquer un émetteur radio

“maître” déjà configuré pour créer rapidement des

copies totalement identiques.

Comment cloner un émetteur ?

- Entrer en configuration par un appui sur le bouton

Jdu “maître” : la LED cfgs’allume.

- Sur le produit à cloner encore en mode d’usine,

faites un appui très long (>15s) sur le bouton J

jusqu’au clignotement rapide de la LED cfg.

Le clonage est terminé à l’extinction de la LED.

Répéter cette étape sur les autres produits à

cloner.

- La sortie du mode clonage se fait par un nouvel

appui sur le bouton Jdu maitre.

L’émetteur cloné est signalé par un allumage en

orange de la LED cfgsur appui du poussoir J.

Attention:

- Le clonage n’est possible qu’entre émetteurs

disposant du même nombre d’entrées.

- Impossible de modifier un produit cloné y

compris le “maître”, faites un retour usine et

reprogrammer le produit.

Comment lier les boutons poussoirs au

TR351?

(concentrateur d’entrées radio unidirectionnelles)

Avant configuration, le poussoir doit être en mode

usine. Sinon, il convient de procéder au retour

usine par un appui très long (entre 10s et 15s) sur

le bouton J.

• Lancer la procédure d’apprentissage sur le

TR351 selon le mode de configuration (TX100 ou

ETS),

• Pour entrer en mode d’apprentissage , procéder

à un appui long (> 5s.) sur le bouton poussoir 1

(voir schéma Description, idem sur WKT302R et

WKT304R). Jusqu’à l’allumage rouge fixe de la

LED d’émission. Ce mode sera actif durant 1 min.

et peut être relancé de la même façon si

nécessaire.

• Ensuite, appuyer successivement sur les autres

boutons poussoirs à apprendre.

Montage

2 types de montage sont possibles :

• Par vissage sur une cloison ou une boîte

d’encastrement.

• Par collage en utilisant l’adhésif double face

fourni.

quicklink

Par la présente hager Controls déclare que l'appareil kallysta

poussoir KNX radio 2, 4, 6 entrées à pileest conforme aux

exigences essentielles et aux autres dispositions pertinentes

de la directive 1999/5/CE.

La déclaration CE peut être consultée sur le site :

www.hagergroup.net

Utilisable partout en Europeet en Suisse

Hereby, hager Controls, declares that this kallysta pushbutton

KNX 2-, 4-, 6- keys with batteryis in compliance with

the essential requirements and other relevant provisions of

Directive 1999/5/EC.

The CE declaration can be consulted on the site :

www.hagergroup.net

Usable in all Europe and in Switzerland

Boutons poussoirs /

Pushbutton

Voyant témoin /

Light-indicator

Bouton et LED de configuration

J /

Button and Jconfiguration LED

°¢

f

Caractéristiques techniques / Technical characteristics

c

fg

1

2

4

6

3

5

W

K

T3

0

6

R

Changement de la pile / Battery replacement

14253

cf

g

1

2

4

6

3

5

WKT

306R

cf

g

1

2

4

6

3

5

cf

g

1

2

4

6

3

5

WKT

306R

cf

g

1

2

4

6

3

5

cf

g

1

2

4

6

3

5

WKT

306R

cf

g

1

2

4

6

3

5

AlimentationSupply voltage1x CR 2430 3,0 V

Durée de vie

approximative de la pile

Battery approximate life duration5 ans / 5 years

Fréquence d'émissionTransmission frequency868,3 MHz

Dimensions L x l x hDimensions L x w x h80,5 x 80,5 x 12 mm

Indice de protectionDegree of protectionIP 31

T° de fonctionnementOperating temperature0 °C —> + 45 °C

T° de stockageStorage temperature-20 °C —> + 70 °C

NormesStandards

EN 60950-1

EN 301489-3

EN 300220-2

EN 50491-3

Receiver category2 / Transmitter duty cycle 1 %

°

¢

°

§

Mécanisme

Power unit

Plaque décorative

Decorative plate

Enjoliveur

Rocker

Attention :

- Appareil à installer uniquement par un

installateur électricien selon les normes

en vigueur.

- Ne pas installer ce module à l’extérieur

du bâtiment.

Caution :

- This device must be installed only by

a qualified electrician according to the

installation’s standards.

- Not to be installed outside.

°§

WKT302R, WKT304R,

WKT306R

V2.6.0

RFTP

230V~

Bus

30 V
