HAZET-WERK

HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868

Gebrauchsanweisung

Universaladapter

Sehr geehrter Kunde,

Sie haben eine gute Wahl getroffen. Sie

halten ein HAZET Qualitäts-Produkt in

Händen, das Sie nun in Betrieb nehmen

wollen.

Der Universaladapter HAZET 4800-31 ist

speziell einsetzbar zur Prüfung des Kühlsy-

stems durch Druckaufbau von ca. 1.5 bar.

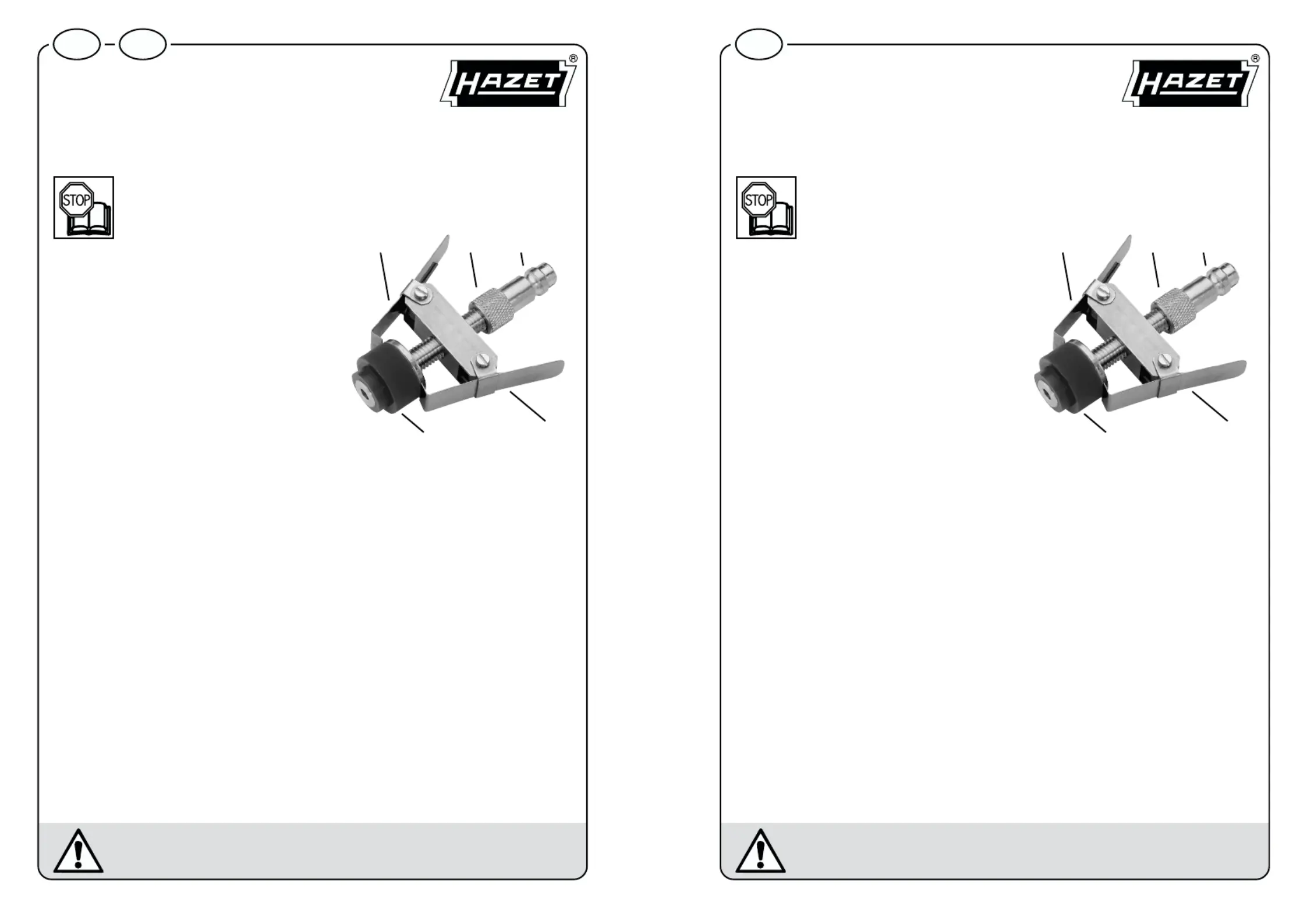

Der Adapter mit Stufengummi (2) eignet sich

insbesondere für japanische Fahrzeuge für

Kühleröffnungen (Bajonettöffnungen mit

Öffnungs- l von 18 bis 24 mm.

Prüfvorgang:

Originalverschluß des Kühlsystems abnehmen. Die Öffnung muß sauber und trocken

sein. Öl-, Fett- und Glykolrückstände müssen mit Benzin entfernt werden, da sonst nicht

die notwendige Haltekraft erreicht wird.

Universaladapter HAZET 4800-31 durch Zusammendrücken der beiden Spannklammern

(1) locker in die Kühleröffnung stecken.

Spannklammern loslassen – die Arretierung erfolgt nun durch die Spannklammern am

Rand des Kühlerstutzens.

Durch Drehen der Rändelschraube () an der Gewindestange wird der Adapter in der3

Öffnung verspannt.

Durch den vorhandenen Kupplungsnippel () kann der Kühlsystemtester HAZET 4800-13

angekuppelt und mit dem Druckaufbau begonnen werden. Bei der Kühlsystemprüfung

empfehlen wir die Verwendung des flexiblen Schlauchs HAZET 4800-2 (als Verbin-

dungsstück zwischen Kühlsystemtester und Universaladapter).

Technische Änderungen vorbehalten.1

Vorsicht bei heißem und unter Druck stehendem Kühlsystem.

Beim Abnehmen des Kühlerdeckels besteht bei heißem Motor

Verbrennungsgefahr!

D

4800-31

2

134

1

4Reservado el derecho a modificaciones

Tener cuidado con los sistemas de refrigeración calientes a presión. No

debe desmontar el tapón de radiador, si el motor está caliente –

arriesga quemaduras.

E

4800-31

Instrucciones de manejo

Adaptador universal

Estimado cliente,

Usted ha hecho una buena elección. Tiene

en sus manos un producto HAZET de alta

calidad que quiere accionar ahora.

El adaptador universal HAZET 4800-31

puede ser usado para el control del sistema

de refrigeración con una presión de 1.5 bar.

El adaptador con el caucho escalonado (2)

es especialmente apropiado para vehículos

japoneses con orificios de radiador (acopla-

miento de bayoneta) de 18 a 24 mm .l

Método de control:

Desmontar la tapadera del sistema de refrigeración. El orificio tiene que estar limpio y

seco. Eliminar los residuos de aceite, grasa y glicol con bencina para que el adaptador

quede bien fijo.

Apretar las dos grapas tensoras (1) e introducir el adaptador universal en el orificio de

radiador.

Soltar las grapas tensoras – de este modo el adaptador queda bien fijado en el borde

del orificio.

Girar el tornillo moleteado () del árbol roscado para asegurar que el adaptador asiente3

bien en el orificio.

Acoplar el comprobador de radiador HAZET 4800-1 al manguito de acoplamiento (4) e

iniciar la presurización. Para un control seguro les recomendamos el uso del tubo

flexible HAZET 4800-2 (como pieza de conexión entre el sistema de refrigeración y el

adaptador universal).

2

134

1

4800-31 I. 07.2001/0.5 Dö
