Seite 1/12

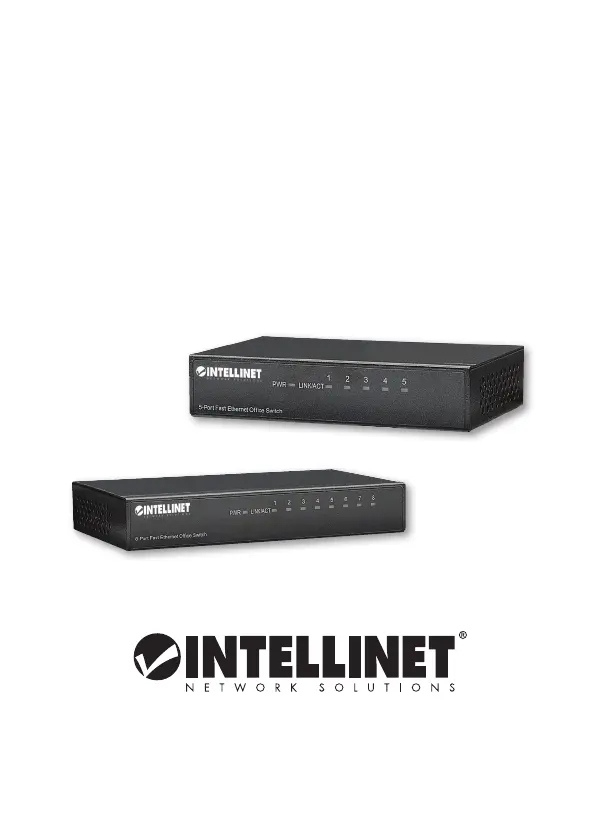

Fast Ethernet Ofﬁce

Switch Instructions

Models 523301 & 523318

English • Deutsch

Español • Français

Polski

•

Italiano

Slovensky

Important: Read before use. • Importante: Leer antes de usar.

intellinetnetwork.com

INT-523301-523318-UM-1015_REV-5.01

Model 523318

8-Port

Model 52301

5-Port

ENGLISH

LED Status Operation

PWR On Power on

O Check the AC connection; turn the

power on

LNK/ACT On Valid port connection

Blinking Valid port connection;

data transmitted/received

O No link established

PWR

LINK/ACT

Thank you for purchasing the Intellinet Network Solutions

Fast Ethernet

Oce Switch, Model 523301 (5-port metal housing) or Model 523318

(8-port metal housing).

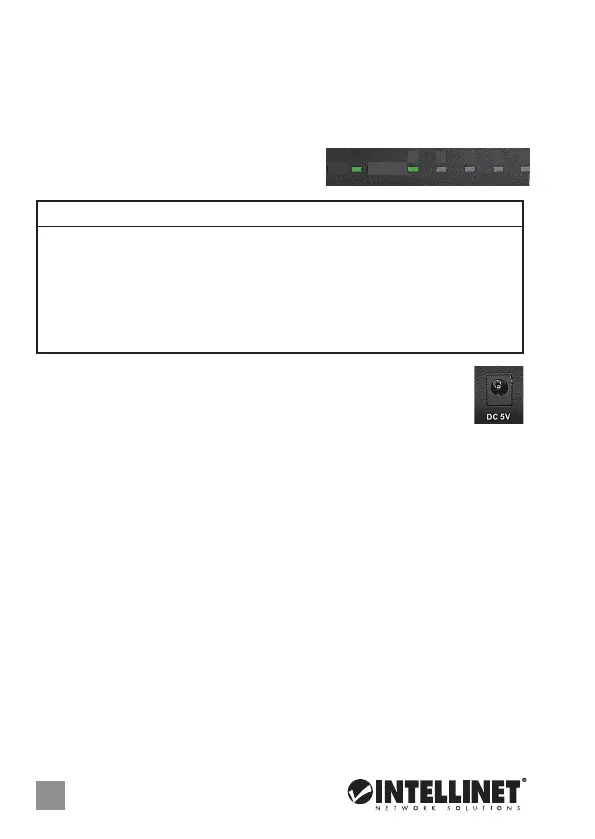

LEDS

The LED indicators—Power, Link/Activity—

make monitoring and troubleshooting easier.

CONNECTIONS

Power

Plug the female end of the power adapter rmly into the 5V jack

and the other end into an electrical outlet. Conrm that the power LED is lit.

NOTE: To ensure proper operation, use only the included power adapter.

All ports on the switch support Auto-MDI/MDI-X functionality, so

crossover cables and uplink ports are not needed for connections to

PCs, routers, hubs, other switches, etc. Cat5/5e UTP/STP cables provide

optimal performance; if a status LED doesn’t indicate a link or activity,

check the corresponding device for proper setup and operation.

INSTALLATION

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface that can support the weight of the switch

(and any other items that need to be considered);

• with a minimum of 25 mm (approx. 1”) of clearance on the

top and sides for adequate ventilation;

• away from sources of electrical noise: radios, transmitters,

broadband ampliers, etc.;

• where it cannot be aected by excessive moisture; and

• within 100 m (approx. 328’) of network devices it’s to be connected to.

Fast Ethernet Oce Switch • User Manual English

Produktspezifikationen

Marke:	Intellinet
Kategorie:	Schalter
Modell:	523318
Breite:	155 mm
Tiefe:	85 mm
Gewicht:	562.5 g
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Höhe:	25 mm
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 90 %
Netzstandard:	IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Zertifizierung:	FCC Class B, CE
Vollduplex:	Ja
Stromverbrauch (Standardbetrieb):	3.5 W
Power over Ethernet (PoE):	Nein
Warentarifnummer (HS):	85176990
Betriebsanleitung:	Ja
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-20 - 70 °C
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	8
Basic Switching RJ-45 Ethernet Ports-Typ:	Fast Ethernet (10/100)
Netzstecker:	DC-Anschluss
Auto MDI/MDI-X:	Ja
10G-Unterstützung:	Nein
Kupfer Ethernet Verkabelungstechnologie:	100BASE-TX, 10BASE-T
MAC-Adressentabelle:	1024 Eintragungen
Routing-/Switching-Kapazität:	- Gbit/s
Netzteil enthalten:	Ja
Datenpaket-Pufferspeicher:	0.096 MB
