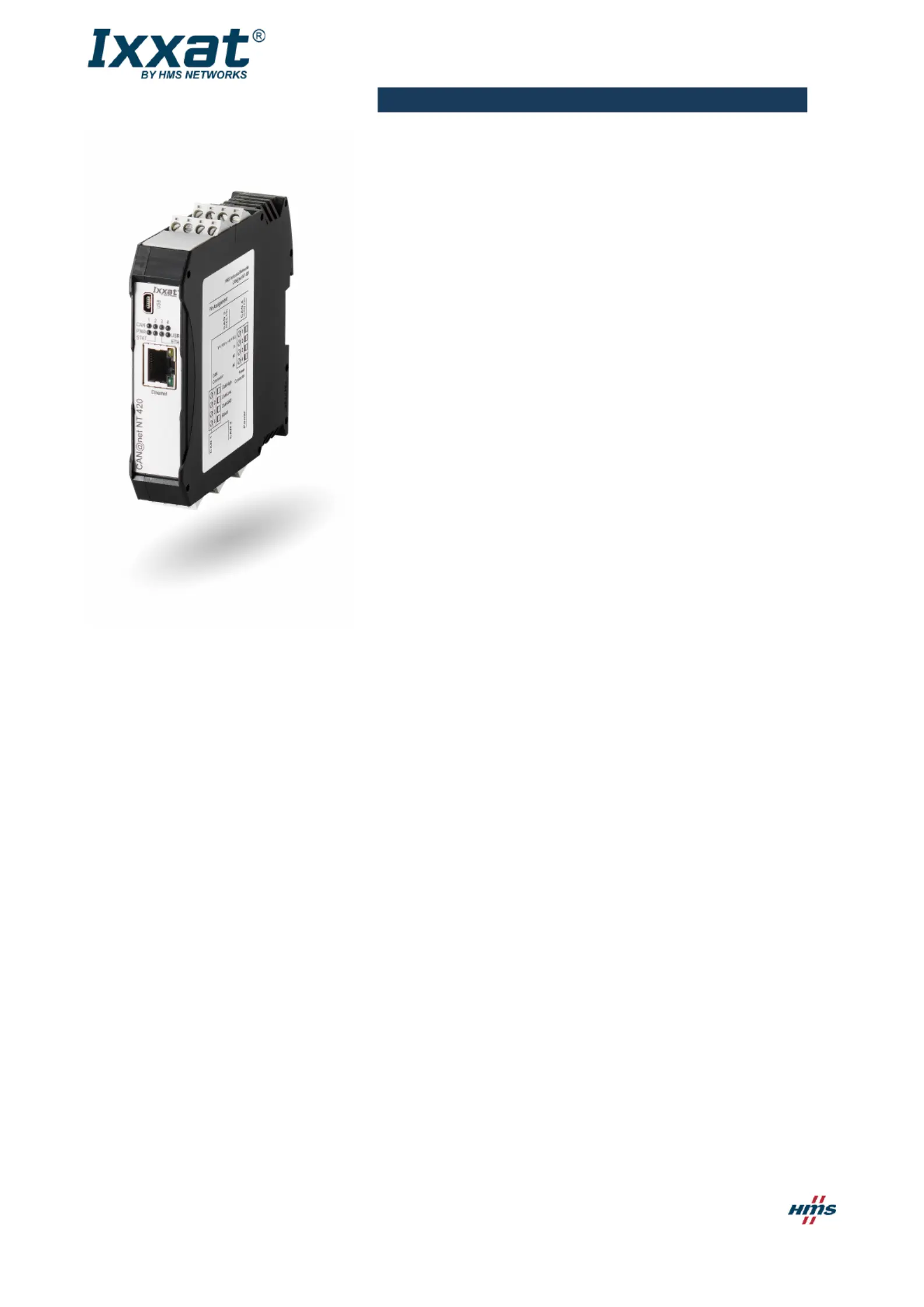

Das Ixxat CAN@net NT 420 mit vier CAN-Kanälen (davon zwei
Kanäle umschaltbar auf CAN FD) ist ein Drei-in-Eins-Multifunkti-
onstalent in der CAN-Welt und ein sehr zuverlässiges Arbeits-
pferd für CAN-Anwendungen. Es kann als Gateway zwischen
CAN / CAN FD und Ethernet-Systemen fungieren und bietet ei-
nen einfachen, flexiblen Zugriff auf bis zu vier unabhängige CAN-
Systeme oder zwei CAN FD-Systeme über LAN oder über das In-
ternet.
Als CAN-Ethernet-CAN-Bridge ermöglicht das CAN@net NT 420
den Austausch von CAN-Nachrichten zwischen CAN/CAN FD-Sys-
temen über große Entfernungen via TCP/IP unter Nutzung be-
stehender Ethernet-Infrastrukturen. Die Segmentierung von
CAN/CAN FD-Systemen erhöht zudem die Zuverlässigkeit und
Ausfallsicherheit des Gesamtsystems.
Nachrichten können im Gateway verarbeitet, gefiltert und ge-
mappt werden. Außerdem können verschiedenste Aktionen als
Reaktion auf empfangene Nachrichten und Geräte- oder CAN-
Bus-Status automatisch ausgeführt werden. Das im CAN@net
NT 420 verfügbare MQTT-Protokoll ermöglicht die Übertragung
von Informationen direkt in die Cloud.
Die galvanische Trennung erhöht zuverlässig den Schutz des Ge-
rätes vor Schäden an der Elektronik durch Spannungsspitzen.
MERKMALE UND VORTEILE
Einfache Kopplung von CAN- und CAN-FD-Systemen und -Geräten
■
Ermöglicht Systemerweiterung und Baum-/Sterntopologien
■
Kosteneinsparungen durch einfache Verkabelung
■
Erhöhte Systemzuverlässigkeit
■
4 x CAN-Kanäle, davon 2 x Kanäle umschaltbar auf CAN FD
■
Leitungsschutz durch galvanische Isolierung
■
Überbrückung großer Entfernungen mit CAN-to-Ethernet-to-CAN
■
Einfacher Fernzugriff auf das System
■
Leistungsstarke Filter-, ID-Umsetzungs-, Datenmapping- und Multi-
plexing-Funktionalität
■
Zusätzliche Programmierung beliebiger Aktionsregeln mittels LUA
■
MQTT-Unterstützung für eine einfache Cloud-Anbindung
■
DATENBLATT
CAN@net NT 420
V1.0
www.ixxat.com
Page 2 of 4
DATEN / BESTELL-NR. 1.01.0332.42000
CAN-Kanäle (hohe Geschwindigkeit) 4
CAN FD-/CAN-Kanäle 2
CAN-Busschnittstelle 4 x CAN High-Speed nach ISO 11898-2:2016; 2 x umschaltbar auf CAN/
CAN-FD gemäß ISO 11898-1: 2015
CAN-Bitraten 5 kBit/s bis 1000 kBit/s
CAN FD-Bitraten Arbitrierungsrate: bis zu 1000 kBit/s, Datenrate: bis zu 8000 kBit/s (durch
Tests bestätigt). Benutzerdefinierte Bitraten sind möglich.
CAN-Bus-Abschlusswiderstände Ohne
Galvanische Isolierung 1 kV DC für 1 Sek.
CAN-Ausbreitungsverzögerung (typisch) Lokale CAN-Bridge: 25–50 µs abhängig von Konfigurationseinstellungen
und CAN-Last. CAN-Ethernet-CAN Bridge: 4–6 ms
Mitteilungen pro Sekunde (Senden/Empfan-
gen)
30000-40000 msg/s in Bridge-Modus
USB-Steckverbinder Mini USB 2.0 Anschluss, High-Speed
LAN-Bitraten 10/100 Mbit/s
Ethernet-Steckverbinder RJ45, Twisted Pair
Ethernet-Schnittstellen 1
Stromversorgung 9 V bis 36 V DC mit Überspannungs- und Verpolschutz
Leistungsaufnahme bei 24 V Typisch 110 mA
Leistungsaufnahme bei 12 V Typisch 230 mA
Abmessungen 114.5 x 99 x 22.5 mm
Gewicht Ca. 150 g
Betriebstemperatur -40 °C bis +85 °C
Lagertemperatur -40 °C bis +85 °C
Schutzart IP20
Relative Luftfeuchtigkeit 10 bis 95 %, nicht kondensierend
Zertifizierung CE, FCC, UL, UKCA
Gehäusematerial Polyamid
LED Übertragung und defektes Segment (zwei Doppel-LEDs, eine für jedes
Segment). Power, Status, User, Ethernet (jeweils eine LED). Im Bridge-
Modus kann die User-LED über Aktionsregeln mit benutzerdefinierten
Einstellungen konfiguriert werden.
Betriebssysteme Windows 11, Windows 10 (32/64 Bit), Windows 8 (32/64 Bit), Windows 7
(32/64 Bit), Linux
Leistungsstarke Programmierschnittstelle sowohl für Windows (VCI)
als auch für Linux (socketCAN oder ECI), QNX, RTX, INtime und Vx-
Works (ECI)
■
V1.0
www.ixxat.com
Page 3 of 4

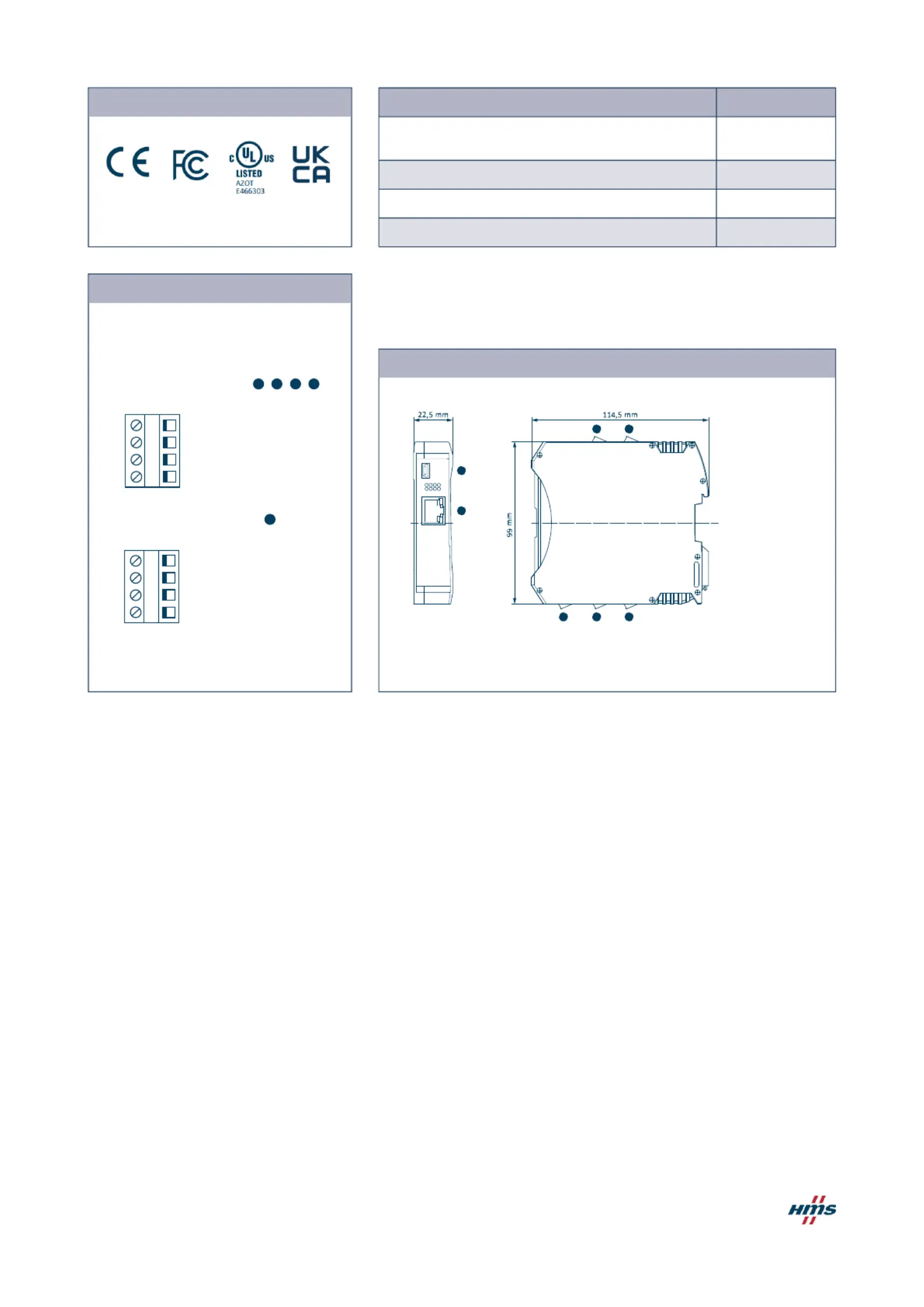

ZERTIFIKATE
ZUBEHÖR BESTELL-NR.
Abschlussadapter für CAN/CAN FD (D-Sub-Stecker
auf -Buchse)
1.04.0075.03000
CAN-Kabel 2,0 m (D-Sub-Stecker auf -Buchse) 1.04.0076.00180
Y-CAN-Kabel 0,22 m 1.04.0076.00001
Y-CAN-Kabel 2,1 m 1.04.0076.00002
ANSCHLUSSBELEGUNG
1
2
3
4
1
2
3
4
V+ (+9 V to +36 V DC)
V-
-
CAN-High
CAN-Low
CAN-GND
Shield
POWER CONNECTOR
CAN CONNECTORS
1 2
-
3 4
7
TECHNISCHE ZEICHNUNG
CONNECTORS
1 = CAN 1
2 = CAN 2
3 = CAN 3
4 = CAN 4
5 = Ethernet (RJ45)
6 = Mini-USB
7 = POWER
3
4
1 2
5
6
7
