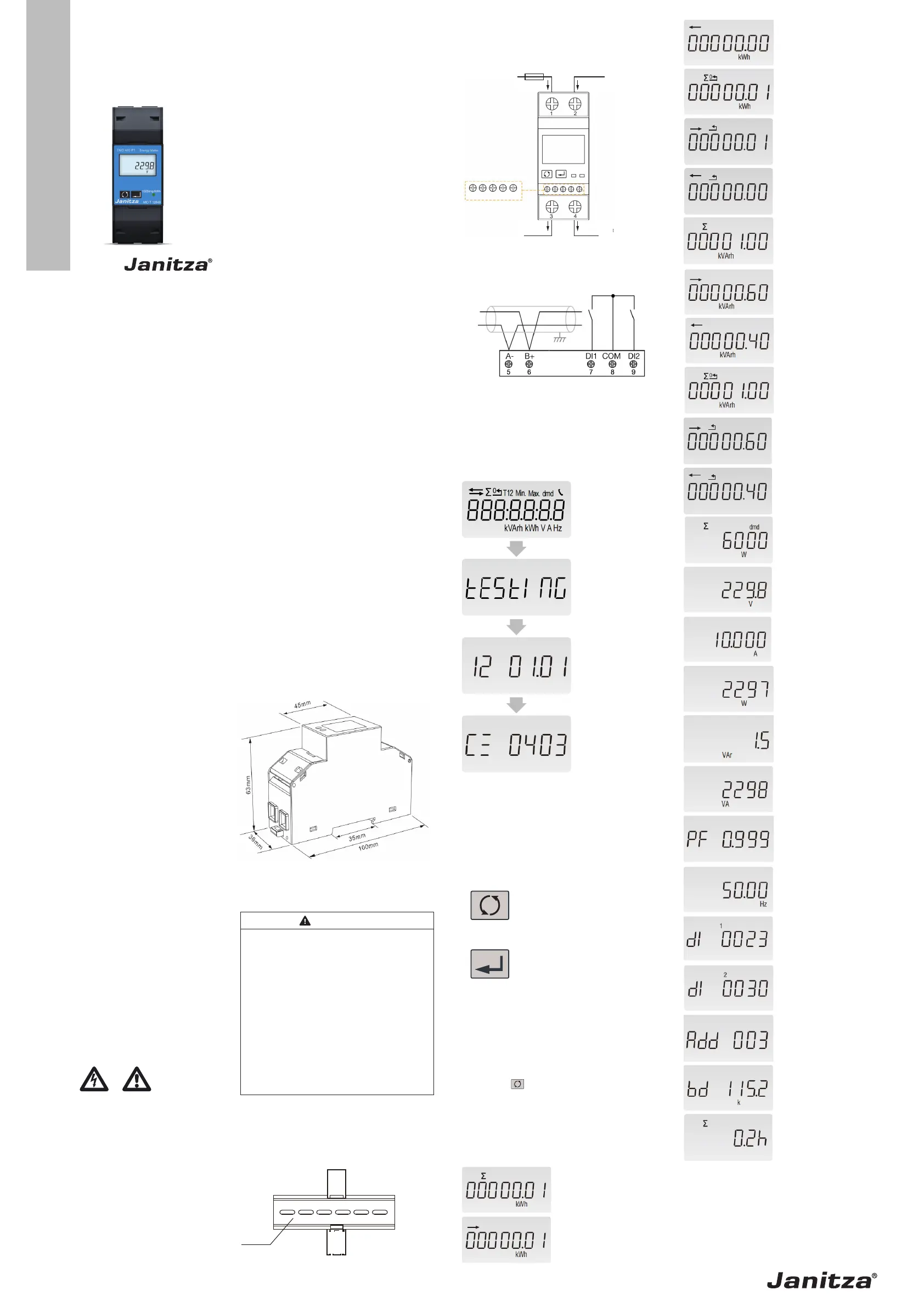

Einleitung
Dieses Dokument enthält Anweisungen zu Mon-
tage, Betrieb und Wartung.
Kurze Beschreibung des Geräts
Der Energiezähler (das Gerät) mit hintergrund-
beleuchtetem LCD-Bildschirm ist für einphasige
Anwendungen in Industrie-, Versorgungs- und
Wohnbereichen konzipiert. Es misst wichtige
elektrische Parameter wie Spannung, Frequenz,
Strom, Leistung, Wirk- und Blindenergie. Die
Energiemessung erfolgt bidirektional, d.h. bezo-
gene und abgegebene Energie werden getrennt
gemessen, sodass beispielsweise auch der So-
larertrag einer PV-Anlage erfasst werden kann.
Der maximale Bezug (Strom und Leistung) kann
über voreingestellte Zeiträume von bis zu 60Mi-
nuten gemessen werden.
Das Gerät verfügt über einen RS485-Anschluss
mit Modbus-RTU-Protokoll zur Kommunikation
und zur Fernüberwachung und -steuerung des
Geräts.
Bestimmungsgemäßer Gebrauch
Das MID-zertifizierte Gerät ist für folgende Ver-
wendungszwecke bestimmt:
• Messung von Leistung und kumulierter Energie
gemäß Klasse C EN50470-3/ANSIC12-20 in
einphasigen Netzen (1p2w).
• Montage in witterungsgeschützten Schalt-
schränken und Installationskleinverteilern im
Industrie- und Wohnbereich. Die Einbaulage ist
beliebig.
• Nur für den Innenbereich.
• Verwendung gemäß den nationalen Vorschrif-
ten.
Unsachgemäßer Gebrauch:
Als unsachgemäßer Gebrauch im Sinne einer
vorhersehbaren Fehlanwendung gilt:
• Betrieb außerhalb der Spezifikationen, z.B.
hinsichtlich Betriebs-/Messspannung oder
-strom, Umgebungsspezifikationen usw.
• Zu hohe oder falsche externe Vorsicherung
(siehe Abb.3).
• Montage in Fahrzeugen Der Einsatz des Geräts
in ortsfesten Ausrüstungen stellt eine außer-
gewöhnliche Umweltbedingung dar und ist nur
nach gesonderter Vereinbarung zulässig.
• Montage in Umgebungen mit schädlichen
Ölen, Säuren, Gasen, Dämpfen, Stäuben,
Strahlungen usw.
Sicherheitsvorkehrungen
• Im Normalbetrieb können an einigen Klemm-
stellen dieses Geräts lebensgefährliche
Spannungen anliegen. Montage, Betrieb und
Wartung dürfen nur von qualifiziertem und
geschultem Personal unter Einhaltung der ört-
lichen Regelwerke durchgeführt werden.
Stellen Sie sicher, dass alle Netzteile span-
nungsfrei sind, bevor Sie das Gerät anschlie-
ßen oder andere Arbeiten durchführen.
• Nach der Montage dürfen die Klemmen für
den Benutzer nicht mehr zugänglich sein. Die
externen Montagevorkehrungen müssen aus-
reichend sein, um Gefahren im Fehlerfall zu
verhindern.
• Dieses Gerät ist nicht dazu bestimmt, als Teil
eines Systems zu funktionieren, das als einzi-
ges Mittel zum Schutz vor Fehlern dient. Gute
• Verbinden Sie alle Leitungseingänge mit den
Klemmen 1-4, wie in Abb.3 gezeigt. Die Klem-
men haben 25mm² Anschlusskapazität.
N in
N out
L in
100 A
L out
56789
56789
Abbildung3. Schaltplan
• Bei Bedarf RS485 und/oder Digitaleingänge
anschließen.
1.EMD485P1
A
B
Abbildung4. Anschluss von RS485 und Digitalein-
gängen
Startanzeigen
Beim Einschalten initialisiert sich das Messgerät
und führt einen Selbsttest durch.
Alle Anzeigeseg-
mente leuchten
Softwareversion
Zusätzliche interne
Versionsnummer
Selbsttest ok
*Nach einer kurzen Verzögerung wird auf dem
Display die Messgeräteanzeige für die Ge-
samt-Wirkenergie (kWh) angezeigt. Dies ist das
Standard-Display.
Tastenfunktionen
Die Tasten funktionieren wie folgt:
Scroll-Taste: Zur Anzeige des
nächsten Messwerts.
Im Setup-Modus zusätzlich:
Zum Erhöhen der blinkenden Ziffer.
Enter-Taste (nur im Setup-Modus):
Kurz drücken, um die Ziffer zu
bestätigen und die nächste Ziffer
auszuwählen.
Die Taste 3Sekunden lang gedrückt
halten, um in den Einstellungsmo-
dus zu gelangen und den eingege-
benen Wert zu bestätigen.
Messwertanzeigen
Um den nächsten Messwert anzuzeigen, die
Scroll-Taste drücken.
Hinweis: Sie können im Setup-Menü das auto-
matische Scrollen zwischen den Messgeräte-
anzeigen aktivieren. Bei Aktivierung wird jede
Anzeige für eine einstellbare Zeit angezeigt, bis
automatisch zur nächsten gewechselt wird.
Gesamt-Wirkenergie
Beispiel: 0,01kWh
Bezogene Wirkenergie
Beispiel: 0,01kWh
Abgegebene Wirk-
energie
Beispiel: 0,00kWh
Rücksetzbare Gesamt-
Wirkenergie
Beispiel: 0,01kWh
0
kVArh
0
kVArh
0
0
kWh
kWh
Bezogene Wirkenergie,
rücksetzbar
0
kVArh
0
kVArh
0
0
kWh
kWh
Gelieferte Wirkenergie,
rücksetzbar
Gesamt-Blindenergie
Beispiel: 1,00kVArh
Bezogene Blindenergie
Beispiel: 0,6kVArh
Abgegebene Blind-
energie
Beispiel: 0,4kVArh
Rücksetzbare Gesamt-
Blindenergie
Beispiel: 1,00kVArh
0
kVArh
0
kVArh
0
0
kWh
kWh
Bezogene Blindenergie,
rücksetzbar
0
kVArh
0
kVArh
0
0
kWh
kWh
Gelieferte Blindenergie
rücksetzbar
Gesamter maximaler
Leistungsbedarf
Beispiel: 6000W
Spannung
Beispiel: 229,8V
Strom
Beispiel: 10A
Wirkleistung
Beispiel: 2297W
Blindleistung
Beispiel: 1,5VAr
Scheinleistung
Beispiel: 2298VA
Leistungsfaktor
Beispiel: 0,999
Frequenz
Beispiel: 50,00Hz
Zählerwert des Digital-
eingangs1
Zählerwert des Digital-
eingangs2
Modbus-Adresse
Beispiel: 003
Baudrate
Beispiel: 115200
Insgesamte Dauerlauf-
zeit
Beispiel: 0,2h
technische Praxis erfordert, dass jede kritische
Funktion durch mindestens zwei unabhängige
und unterschiedliche Mittel geschützt wird.
• Das Gerät verfügt über keine interne Siche-
rung. Vorgeschaltete Sicherungen zum Leis-
tungsschutz sind in allen Phasen erforderlich.
Wenn der Stromkreis fehlerhaft oder unge-
wöhnlich ist, brennt die Sicherung zum Schutz
und zur Sicherheit der Leitung schnell durch.
• Installieren und betreiben Sie das Gerät gemäß
den in dieser Anleitung angegebenen techni-
schen Daten.
• Wenn dieses Gerät manipuliert oder in einer
vom Hersteller nicht vorgeschriebenen Weise
verwendet wird, kann der vom Gerät gebotene
Schutz beeinträchtigt werden.
Eigenschaften
Das Gerät kann Folgendes messen und an-
zeigen:
• Netzspannung und Frequenz
• Strom
• Leistung, maximaler Leistungsbedarf und
Leistungsfaktor
• Wirkenergie (bezogen und abgegeben)
• Blindenergie (bezogen und abgegeben)
Das passwortgeschützte Setup-Menü ermöglicht
Folgendes:
• Konfigurieren des Geräts, z.B., Modbus-Pa-
rameter, Anzeigeeinstellungen, Anforderungs-
intervallzeit
• Zurücksetzen des maximalen Leistungsbedarfs
und der rücksetzbaren Energiewerte
• Ändern des Passworts
Funktionalitäten
• Zertifiziert nach der Messgeräterichtlinie (MID)
2014/32/EU
• Bis zu 100A Wechselstrommessung
• Bidirektionale Energiemessung (bezogen und
abgegeben)
• RS485 Modbus-RTU für Fernüberwachung
und-einrichtung
• Hintergrundbeleuchtetes LCD-Display für
eine gute Lesbarkeit
• Zwei Digitaleingänge als Zähler
• DIN-Schienenmontage 35mm
(DINEN60715)
• Genauigkeitsklasse 0.5 / C Wirkenergie
Abmessungen
Abbildung1. Abmessungen
Montage
WARNUNG
Verletzungsgefahr durch elektrische
Spannung!
Das Berühren spannungsführender Lei-
tungen oder freiliegender Leiter sowie das
Berühren gefährlicher Geräteeingänge
kann zu schweren Verletzungen oder zum
Tod führen.
·Vor Beginn der Arbeiten das Gerät
ausschalten! Das Gerät gegen Wieder-
einschalten sichern!
·Sicherstellen, dass es von der Strom-
versorgung getrennt ist! Erden und
kurzschließen!
·Alle stromführenden Teile in der Nähe
abdecken oder blockieren!
Vor der Montage alle Sicherheitsvorkehrungen
beachten!
• Montieren Sie das Gerät auf einer 35-mm-
Tragschiene in einem Schaltschrank oder
einem Installationskleinverteiler.
DIN Rail
Abbildung2. Energiezähler auf DIN-Schiene mon-
tiert
Dok. Nr. 2.100.163.1.b 10/2025
MID Energiezähler
EMD485-P1
Benutzerhandbuch
www.janitza.de
Janitza electronics GmbH
Vor dem Polstück 6
D-35633 Lahnau | Deutschland
Support: +49 6441 9642-22
[email protected] | www.janitza.de
Die Gerätefront kann abweichen!
