Einleitung

Dieses Dokument enthält Anweisungen zu Montage, Betrieb

und Wartung.

Kurze Beschreibung des Geräts

Der Energiezähler (Gerät) misst und zeigt wichtige elektrische

Parameter in dreiphasigen Vierleiternetzen (3P4W), drei-

phasigen Dreileiternetzen (3P3W), einphasigen Zweileiter-

netzen (1P2W) und einphasigen Dreileiternetzen (1P3W) an.

Die Energiemessung erfolgt bidirektional, d.h. bezogene und

abgegebene Energie werden getrennt gemessen, sodass

beispielsweise auch der Solarertrag einer PV-Anlage erfasst

werden kann.

Der maximale Bezug von Strom und Leistung kann über

voreingestellte Zeiträume von bis zu 60Minuten gemessen

werden.

Das Gerät verfügt über Messeingänge für Spannung und

Ströme. Für die Strommessung sind externe Stromwandler

(CT) erforderlich. Es steht eine breite Palette von Strom-

wandlern zur Verfügung, so dass das Gerät eine Vielzahl von

Anwendungsmöglichkeiten bietet. Verwenden Sie unbedingt

geeichte Transformatoren, wenn das MID-zertifizierte Gerät

für Abrechnungszwecke verwendet wird!

Das Gerät kann über eine separate Hilfsspannung (AC oder

DC) betrieben werden. Alternativ kann es auch aus dem über-

wachten Netz gespeist werden, falls angemessen.

Bestimmungsgemäßer Gebrauch

Das MID-zertifizierte Gerät ist für folgende Verwendungszwe-

cke bestimmt:

• Messung von Leistung und kumulierter Energie in angege-

benen Netzsystemen.

• Montage in witterungsgeschützten Schaltschränken und

Installationskleinverteilern im Industrie- und Wohnbereich.

Die Einbaulage ist beliebig.

• Nur für den Innenbereich.

• Verwendung gemäß den nationalen Vorschriften.

Unsachgemäßer Gebrauch:

Als unsachgemäßer Gebrauch gilt:

• Betrieb außerhalb der Spezifikationen, z.B. hinsichtlich

Betriebs-/Messspannung oder -strom, Umgebungsspezi-

fikationen usw.

• Zu hohe oder falsche externe Vorsicherung (Abb.5).

• Montage in Fahrzeugen! Der Einsatz des Geräts in ortsfes-

ten Ausrüstungen stellt eine außergewöhnliche Umwelt-

bedingung dar und ist nur nach gesonderter Vereinbarung

zulässig.

• Montage in Umgebungen mit schädlichen Ölen, Säuren,

Gasen, Dämpfen, Stäuben, Strahlungen usw.

Sicherheitsvorkehrungen

• Im Normalbetrieb können an einigen Klemmstellen dieses

Geräts lebensgefährliche Spannungen anliegen. Montage,

Betrieb und Wartung dürfen nur von qualifiziertem und

geschultem Personal unter Einhaltung der örtlichen Regel-

werke durchgeführt werden.

Stellen Sie sicher, dass alle Netzteile spannungsfrei sind,

bevor Sie das Gerät anschließen oder andere Arbeiten

durchführen.

• Nach der Montage dürfen die Klemmen für den Benutzer

nicht mehr zugänglich sein. Die externen Montagevorkeh-

rungen müssen ausreichend sein, um Gefahren im Fehlerfall

zu verhindern.

• Dieses Gerät ist nicht dazu bestimmt, als Teil eines Systems

zu funktionieren, das als einziges Mittel zum Schutz vor

Fehlern dient. Gute technische Praxis erfordert, dass jede

kritische Funktion durch mindestens zwei unabhängige und

unterschiedliche Mittel geschützt wird.

• Das Gerät verfügt über keine interne Sicherung. Eine exter-

ne schnell wirkende Sicherung 1 A/300 V AC an Klemme 5

(Abb. 5) ist erforderlich. Wenn der Stromkreis fehlerhaft oder

ungewöhnlich ist, brennt die Sicherung zum Schutz und zur

Sicherheit der Leitung schnell durch.

• Betreiben Sie Stromwandler (CTs) niemals sekundärseitig

offen, da gefährlich hohe Spannungen auftreten können.

Schließen Sie die Sekundäranschlüsse der Stromwandler

kurz, wenn Sie die Sekundärkreise trennen.

• Die an dieses Gerät angeschlossenen Stromwandler müs-

sen die Anforderungen für doppelte Isolierung erfüllen. Der

sekundäre Anschluss kann je nach Stromwandler geerdet

sein (siehe Anleitung des Stromwandlers).

• Installieren und betreiben Sie das Gerät gemäß den in dieser

Anleitung angegebenen technischen Daten.

• Wenn dieses Gerät manipuliert oder in einer vom Hersteller

nicht vorgeschriebenen Weise verwendet wird, kann der

vom Gerät gebotene Schutz beeinträchtigt werden.

Eigenschaften

Das Gerät kann Folgendes messen und anzeigen:

• Netzspannung und Netzfrequenz

Startanzeigen

ImpExp

MaxMin

m

3

C

Die erste Anzeige lässt

alle Displaysegmente

aufleuchten und kann zur

Anzeigekontrolle verwendet

werden.

Die zweite Anzeige zeigt

die im Gerät installierte

Firmware und deren Build-

Nummer an.

Das nächste Display zeigt

eine zusätzliche interne

Versionsnummer an.

Das Gerät führt eine

Selbstprüfung durch und

zeigt die Ergebnisse an,

wenn die Prüfung erfolg-

reich war.

*Nach einer kurzen Verzögerung erscheint die Messgeräte-

anzeige für die Wirkenergie auf dem Display.

Tastenfunktionen

Die Tasten funktionieren wie folgt:

ESC

V/A

So wählen Sie die Spannungs- und

Stromanzeige aus.

Im Setup-Menü sind dies die Schalt-

flächen "Links" und "Zurück".

MD

PF Hz

So wählen Sie die Frequenz- und Leis-

tungsfaktoranzeige aus.

Im Setup-Menü ist dies die Schaltfläche

"Nach oben".

P

So wählen Sie die Leistungsanzeige

aus.

Im Setup-Menü ist dies die Schaltfläche

"Nach unten".

E

So wählen Sie die Energieanzeige aus.

Im Setup-Menü sind dies die Schalt-

flächen "Eingabe" und "Rechts".

Messwertanzeigen

Spannung und Strom

Immer wenn Sie auf die Schaltfläche

ESC

V/A

drücken, erscheint

das nächste Display:

Phasen-Nullleiter-Span-

nung

Phasen-Spannung

Strom an jeder Phase

Nullleiterstrom

Phasen-Nullleiter-Span-

nung THD% (gesamte

harmonische Verzerrung)

Strom-THD% für jede

Phase

Frequenz, Leistungsfaktor, max. Bedarf

Immer wenn Sie auf die Schaltfläche

MD

PF Hz

drücken, erscheint

das nächste Display:

Frequenz und Leistungs-

faktor (Gesamt)

Leistungsfaktor an jeder

Phase

Maximaler Strombedarf an

jeder Phase

Maximaler Leistungsbedarf

Leistung

Immer wenn Sie auf die Schaltfläche

P

drücken, erscheint

das nächste Display:

Unverzögerte Wirkleistung

in kW

Unverzögerte Blindleistung

in kVAr

Unverzögerte Scheinleis-

tung in kVA

Gesamt kW, kVArh, kVA

Energie

Immer wenn Sie auf die Schaltfläche

E

drücken, erscheint

das nächste Display:

Gesamte Wirkenergie in

kWh

Gesamte Blindenergie in

kVArh

Imp

Imp: Bezogene Wirkenergie

in kWh

Exp

Exp: Abgegebene Wirk-

energie in kWh

Imp

Imp: Bezogene Blindener-

gie in kVArh

Exp

Exp: Abgegebene Blind-

energie in kVArh

Zählerwert des Digitalein-

gangs1

Zählerwert des Digitalein-

gangs2

Zustand des Digitalein-

gangs1 (An/Aus)

Zustand des Digitalein-

gangs2 (An/Aus)

Energiewerte können nur über Modbus zurückgesetzt

werden.

Messbereichsunter- und

-überschreitung

Anzeige auf dem Display

Wenn die Messwerte unterhalb des Messbereichs liegen,

wird auf der Spannungs-, Strom- und Leistungsanzeige usw.

„0“ angezeigt.

Wenn die Messwerte über dem Messbereich liegen, werden

zwei Anzeigen abwechselnd angezeigt. Die eine Anzeige

zeigt den tatsächlichen Messwert und die andere zeigt

„-“-Symbole an.

Beispiel: Bei Überschreitung der Spannung wechselt das

Display in kurzen Abständen zwischen folgenden zwei An-

zeigen:

Display 1

(Messwert)

Display 2

(Anzeige Messbereichs-

überschreitung)

Definierte Grenzwerte

Messbereichs-

unterschreitung

Messbereichs-

überschreitung

Spannung< 30V

(für L-N / L-L)

> 317V (für L-N)

> 550V (für L-L)

Strom< 0,004A

(für L-N / L-L)

> 6A

(für L-N / L-L)

Leistung< 1W (VAr)(VA)

(für L-N / L-L)

> 1830W(VAr)(VA)

(für L-N)

> 3180W(VAr)(VA)

(für L-L

Hinweis: Die Schwellenwerte für die Messbereichsunter- und

-überschreitung sind die sekundären Werte des Messgeräts.

Übersetzungsverhältnisse für CT und PT sind nicht enthalten.

Beispiel: Wenn das Stromwandlerverhältnis (CT) 10 be-

trägt, liegt es unterhalb des Messbereichs, wenn der Strom

weniger als 0,04 A (= 0,004*10) beträgt. Es liegt oberhalb

des Messbereichs, wenn der Strom mehr als 60A (=6*10)

beträgt.

Einrichten des Geräts:

Das Setup-Menü ist passwortgeschützt. Um das Setup-Me-

nü aufzurufen, drücken Sie 3Sekunden lang die Taste

E

,

bis die Passwortanzeige erscheint.

Geben Sie das Passwort ein (Stan-

dard ‚1000‘). Verwenden Sie die

Schaltflächen

MD

PF Hz

und

P

, um die

blinkende Zahl einzugeben.

Drücken Sie nach Eingabe des

Passworts die Schaltfläche

E

3

Sekunden lang.

Bei Eingabe eines falschen Pass-

worts zeigt das Display folgende

Meldung an: PASS Err

Um das Setup-Menü zu verlassen, drücken Sie wiederholt

die Schaltfläche

ESC

V/A

, bis die Messgeräteanzeige erscheint.

Eingabemethoden zur Einrichtung

Einige Menüpunkte, wie z. B. Passwort und CT, erfordern die

Eingabe einer vierstelligen Zahl (A), während andere, wie z. B.

das Netzsystem, eine Auswahl aus einer Liste von Optionen

(B) erfordern.

(A) Eingabe von Zahlen

Bei der Einrichtung des Geräts ist bei einigen Displays die

Eingabe einer Nummer erforderlich Insbesondere muss beim

Eintritt in den Bereich Einrichten ein Passwort eingegeben

werden. Dabei sind die Zahlen separat von links nach rechts

einzugeben. Der Prozess läuft folgendermaßen ab:

1) Die aktuell einzugebende Zahl blinkt. Verwenden Sie die

Schaltflächen

MD

PF Hz

und

P

, um die aktuell blinkende Zahl

einzugeben.

2) Drücken Sie die Schaltfläche

E

, um die Eingabe jeder

Zahl zu bestätigen.

• Spannung THD% (gesamte harmonische Verzerrung) aller

Phasen

• Strom, Strombedarf und Strom THD% aller Phasen

• Leistung, maximaler Leistungsbedarf und Leistungsfaktor

• Wirk- und Blindenergie (bezogen und abgegeben)

Das passwortgeschützte Setup-Menü ermöglicht

Folgendes:

• Auswahl des Netzsystems: 1P2W, 1P3W, 3P3W, 3P4W

• Konfigurieren des Geräts, z.B., Modbus-Parameter, An-

zeigeeinstellungen, Anforderungsintervallzeit

• Zurücksetzen der maximalen Bedarfswerte (Strom/Span-

nung)

• Ändern des Passworts

Funktionalitäten

• Zertifiziert nach der Messgeräterichtlinie (MID) 2014/32/

EU.

• Bidirektionale Messung (bezogen und abgegeben)

• Zwei Digitaleingänge als Zähler

• RS485 Modbus-RTU für Fernüberwachung und-einrich-

tung

• DIN-Schienenmontage 35mm (DINEN60715)

• ..1/..5A Stromwandleranschluss (CT)

•Genauigkeitsklasse 0,5 Wirkenergie

Abmessungen

Montage

WARNUNG

Verletzungsgefahr durch elektrische Span-

nung!

Das Berühren spannungsführender Leitungen

oder freiliegender Leiter sowie das Berühren

gefährlicher Geräteeingänge kann zu schweren

Verletzungen oder zum Tod führen.

·Vor Beginn der Arbeiten das Gerät aus-

schalten! Das Gerät gegen Wiedereinschal-

ten sichern!

·Sicherstellen, dass es von der Stromversor-

gung getrennt ist! Erden und kurzschließen!

·Alle stromführenden Teile in der Nähe abde-

cken oder blockieren!

Vor der Montage alle Sicherheitsvorkehrungen

beachten!

• Montieren Sie das Gerät auf einer 35-mm-Tragschiene in

einem Schaltschrank oder einem Installationskleinverteiler.

• Schließen Sie die Spannungseingänge an die Klemmen 1-4

und die externen Stromwandler an die drei Stromeingänge

an (Abb. 1 bis 4). Die Klemmen haben 2.5mm² Anschluss-

kapazität.

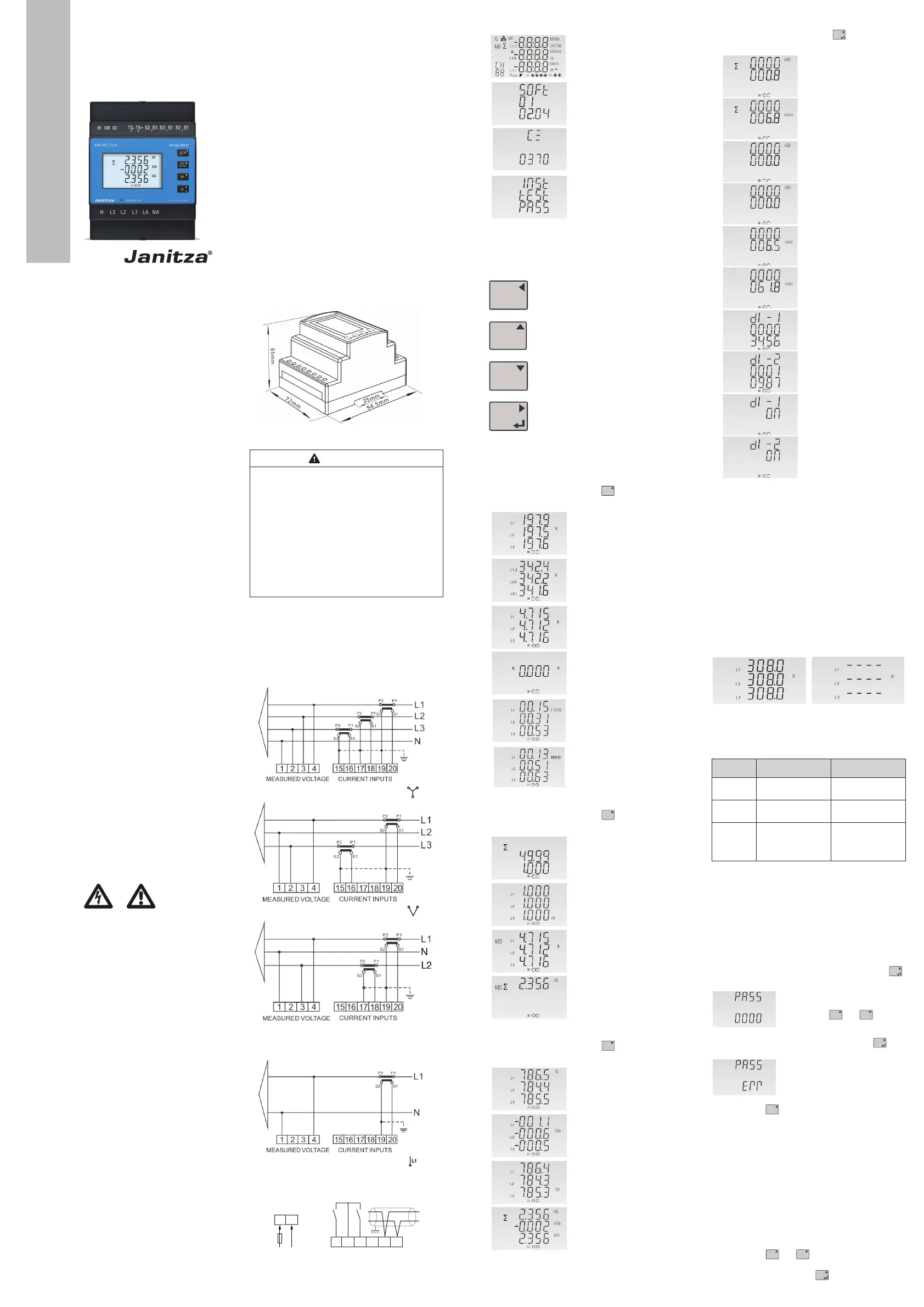

Abbildung1. Dreiphasiges Vierleiternetz (3P4W)

1p2w3p4w3p3w

Abbildung2. Dreiphasiges Vierleiternetz (3P3W)

1p2w3p4w3p3w

L2L1L3N

Abbildung3. Einphasiges (getrennte Phase) Dreileiternetz

(1P3W). Hinweis:Dieses Netzsystem wird nicht von der MID-

Richtlinie abgedeckt.

Abbildung4. Einphasiges Zweileiternetz (1P2W)

1p2w3p4w3p3w

• Schließen Sie die Hilfsenergie über eine externe Sicherung

an (Abb. 5, Klemme mit 2,5 mm² Anschlusskapazität).

A

RS485

B

LN

91011121314

DI1

COM

DI2

TX-

A

TX+

B

56

Auxiliary supply

Abbildung5. Strom- und Kommunikationsanschlüsse

Dok. Nr. 2.100.161.1.b 10/2025

MID Energiezähler

EMD485-CT3-A

Benutzerhandbuch

www.janitza.de

Janitza electronics GmbH

Vor dem Polstück 6

D-35633 Lahnau | Deutschland

Support: +49 6441 9642-22

[email protected] | www.janitza.de

Die Gerätefront kann abweichen!

Produktspezifikationen
