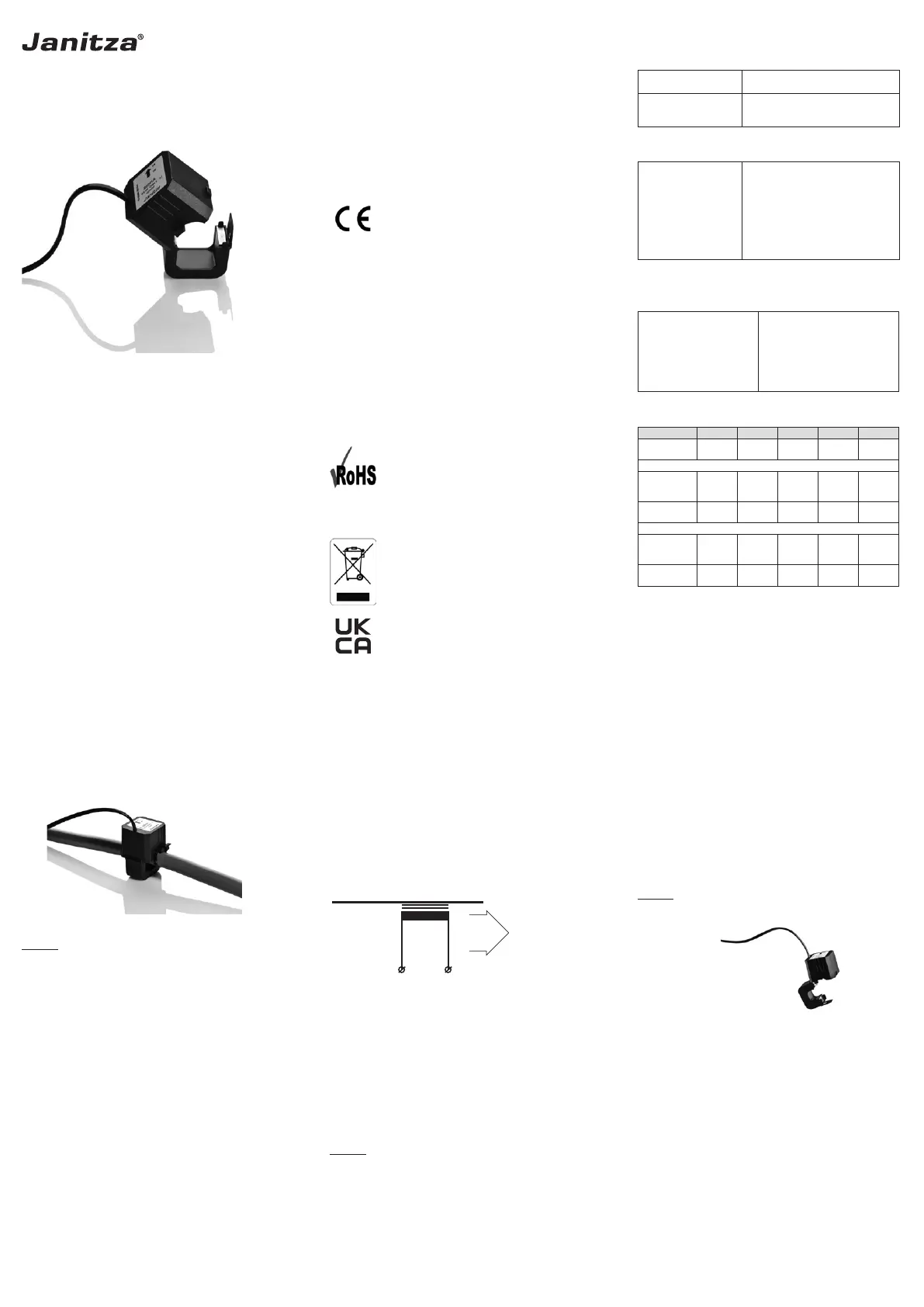

KUW - Kabelumbaustromwandler

Installationsanleitung

KUW 1/30

KUW 1/40

KUW 2/40

KUW 4/60

KUW 4.2/60

Janitza electronics GmbH

Vor dem Polstück 1

35633 Lahnau | Deutschland

Support: +49 6441 9642-22

[email protected] | www.janitza.com

Lesen Sie vor dem Installieren des Produkts

diesen Installationsleitfaden durch.

Art.-Nr: 3303312 Dok.-Nr. 2.204.010.7.c 08/2024

Technische Spezifikationen

CE-KennzeichnungNiederspannungsrichtlinie 2006/95/EG

RoHS-Richtlinie 2011/65/EU

Anwendbare NormenEN 61010-2-032:2012

WEEE-Richtlinie (Richtlinie über Elektro- und

Elektronik-Altgeräte) 2012/19/EU

Sicherheits- und Umgebungsbedingungen

Dieses Produkt ist so konstruiert, dass es unter folgenden Bedin-

gungen sicher verwendet werden kann:

Einsatzort

Höhe

Umgebungstemperatur

Lagertemperatur

Relative Luftfeuchtigkeit

Verschmutzungsgrad

Schutzart

In geschlossenen Räumen

Bis 2000 m

KUW 1/30, KUW x/40, x/60:

-10°C .. +55°C

Ausnahme! 1000 A-Varianten:

-10°C .. +40°C

-20°C .. +70°C

5% .. 85%, ohne Kondensation

2

IP20

Der KUW ist nur für isolierte Primärleiter geeignet.

Anwendbare Norm

Thermischer Grenzstrom (Ith)

Dynamischer Grenzstrom (Idyn)

Thermischer Dauerstrom (Icth)

Nenn-Isolationsspannung

Nennfrequenz

Isolierstoffklasse

Material (Gehäuse)

IEC 61869-2:2012

60 x Ipr / 1s

2,5 x Ith

100%

0,72/3/-kV

50/60 Hz

E (120°C)

PA 6.6, UL94-Klassifizierung: V2

Technische Daten

KUW1/301/402/404/604.2/60

Geeignet für

Kabel

Ø 18 mmØ 18 mmØ 28 mmØ 42 mm2 x Ø

42 mm

../1A

Sekundärlei-

tungslänge für

0,5 mm²

3 m3 m3 m5 m5 m

Gewicht

ca.

200 g360 g310 g525 g725 g

../5A

Sekundärlei-

tungslänge für

1,5 mm²

/0,5 m0,5 m 3 m3 m

Gewicht

ca.

/300 g250 g650 g850 g

Spezifikationen je Typ

Janitza behält sich das Recht vor, an seinen Produkten zum Zweck

ihrer Verbesserung ohne vorherige Ankündigung Änderungen

vorzunehmen.

Sicherheitsanweisung

Alle Aktivitäten rund um die Installation, Inbetriebnahme und

Wartung dieses Stromwandlers müssen von qualifizierten

Personen durchgeführt werden, die mit den anwendbaren

Sicherheitsvorkehrungen vertraut sind. In diesem Leitfaden wird

davon ausgegangen, dass der Leser dieses Dokuments über

genügend elektrotechnische Fachkenntnisse verfügt, um den Inhalt

dieses Dokuments zu verstehen.

Allgemeines

Der KUW ist ein Stromwandler und kann nur zum Messen von

elektrischen Wechselströmen verwendet werden. Der KUW eignet

sich nur zur Montage an isolierten Primärkreis-Leitern an einem

witterungsgeschützten und trockenen Ort.

Erläuterung der Symbole

Dieses Produkt ist nach den EN-IEC-Normen

61010-2-032:2012 ausgelegt und erfüllt somit die

Bestimmungen der Niederspannungsrichtlinie 2006/95/

EG.

Vermeiden Sie jedes Anbringen an oder Entfernen

von UNISOLIERTEN LEITERN, DIE GEFÄHRLICHE

SPANNUNGEN FÜHREN, da dies zu elektrischen Schlägen,

elektrischen Verbrennungen oder Funkenüberschlägen

führen kann.

Lesen Sie vor dem Montieren des Produkts den

Installationsleitfaden durch. Unprofessionelle

Arbeitsaktivitäten an elektrischen Anlagen können

sowohl für Menschen als auch Viehbestände

gesundheitsschädlich oder gar lebensbedrohend

sein!

Der CT-Sekundärkreis darf unter keinen Umständen

geöffnet werden, wenn der CT geschlossen ist und

im Primärkreis Strom fließt. Es können sich hohe

Spannungen an den Leitungen des Sekundärkreises

aufbauen, wenn dieser geöffnet ist.

RoHS-Richtlinie (Richtlinie zur Beschränkung der

Verwendung bestimmter gefährlicher Stoffe in Elektro-

und Elektronikgeräten) 2011/65/EU

Janitza erklärt, in seinen Produkten nur qualifizierte

Bauelemente von Herstellern zu verwenden, deren

Spezifikationen die Anforderungen der Europäischen

Richtlinie zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe erfüllen oder übertreffen.

WEEE-Richtlinie (Richtlinie über Elektro- und

Elektronik-Altgeräte) 2012/19/EU

Das Symbol mit der 'durchgestrichenen Abfalltonne

auf Rädern' weist darauf hin, dass das Gerät nicht

als unsortierter Siedlungsabfall entsorgt werden

sollte. Wenden Sie sich zur Entsorgung an einen

qualifizierten Recyclingbetrieb.

Represented by:

Authorised RepComplianceLtd., ARCHouse,

Thurnham, Lancaster, LA2 0DT, UK.

c

m

(

H

Arbeiten Sie niemals an Teilen einer Anlage, wenn

diese Spannung führen.

Montageanweisung

Zum Installieren der Stromwandler (CTs) der KUW-Serie werden

keine Spezialwerkzeuge benötigt. Wie Sie den CT richtig

an das Messgerät anschließen, entnehmen Sie bitte dem

Installationsleitfaden des Messgeräts.

c

Achtung

Berühren Sie die Kontaktflächen des Wandlerkerns nicht

mit der Hand, da sie durch den Säureschutzmantel der Haut

beschädigt werden können. Achten Sie darauf, dass sich auf den

Kontaktflächen kein Staub absetzt.

Montage

Der CT-Sekundärkreis darf unter keinen Umständen geöffnet

werden, wenn der CT geschlossen ist und im Primärkreis Strom

fließt. Es können sich hohe Spannungen an den Leitungen des

Sekundärkreises aufbauen, wenn dieser geöffnet ist.

1. Sorgen Sie für ein sicheres Arbeitsumfeld, während der CT

montiert, gewartet und betrieben wird. Falls nötig, schalten

Sie den Primärkreis spannungsfrei, und sorgen Sie dafür,

dass er nicht unbeabsichtigt wieder eingeschaltet werden

kann.

2. Ermitteln sie die Energieflussrichtung im Kabel, an

dem sie messen möchten. Es wird empfohlen, die

P1-Seite auf der Stromquellenseite und die P2-Seite auf der

Verbraucherseite zu montieren. Wenn der CT so installiert ist,

gibt der Pfeil auf dem CT die Richtung des Energieflusses an.

3. Öffnen Sie den CT, und montieren Sie ihn mit Kabelbindern

am Kabel. Achtung: Schließen Sie den CT nicht. Andernfalls

können sich an den offenen Sekundärleitungen hohe

Spannungen aufbauen!

Anschlussplan

../1A

Braune Leitung: S1

Blaue Leitung: S2

../5A

Schwarze Leitung: S1

Rote Leitung: S2

P1

P2

S1S2

Primärleiter

Last

Wartung und Inspektion

• Vergewissern Sie sich, dass die Sekundärleitungen fest

angeschlossen sind.

• Kontrollieren Sie, ob der CT ordnungsgemäß geschlossen

ist.

• Kontrollieren Sie, ob der CT fest montiert ist.

• Entfernen Sie starke Verschmutzungen vom Gehäuse. Ein

Feuchtigkeitskontakt des Geräts und insbesondere der

Kontaktflächen des Wandlerkerns ist zu vermeiden.

Achtung

Berühren Sie die

Kontaktflächen des Wandlerkerns

nicht mit der

Hand, da sie durch den Säureschutzmantel der Haut beschädigt

werden können.

Vorübergehendes Abkoppeln des CTs

Die CT-Sekundärleitungen müssen stets mit einer niederohmigen

Last wie z.B. einem Amperemeter verbunden sein. Wenn bei

Wartungsarbeiten keine solche Last zur Verfügung steht, müssen die

Sekundärleitungen des CTs kurzgeschlossen werden.

4. Verbinden Sie die Sekundärleitungen (S1, S2) mit dem

niederohmigen Stromeingang des Messinstruments (z.B. eines

Universalmessgeräts UMG oder des Stromeingangs eines

Energiezählers).

5. Schließen Sie den CT erst, wenn Sie sicher sind, dass

die Sekundärleitungen mit dem Stromeingang des

Messinstruments verbunden sind. Der CT ist ordnungsgemäß

geschlossen, wenn Sie ein 'Klickgeräusch' hören.

6. Schalten Sie den Primärkreis gegebenenfalls ein.

7. Vergewissern Sie sich, dass der CT ordnungsgemäß

montiert und geschlossen ist. Vergewissern Sie sich, dass

die Sekundärleitungen ordnungsgemäß angeschlossen sind

und festen Sitz haben.

Problembehebung

Beispiel: Unerwartete oder fehlerhafte Werte, umgekehrte Polarität

• Überprüfen Sie die am Messgerät vorgenommenen

Einstellungen anhand des Geräte-Installationsleitfadens.

• Vergewissern Sie sich, dass der CT am vorgesehenen Kabel

und mit der korrekten Ausrichtung montiert ist.

• Kontrollieren Sie, ob der CT ordnungsgemäß geschlossen

ist.

• Kontrollieren Sie die Werte der sekundären Last (Länge/

Querschnitt der Sekundärleitungen und Messgerätewerte).

Den Maximalwert für die Last finden Sie im Produktdatenblatt.

• Wenn mit den vorgenannten Punkten das Problem nicht gelöst

werden konnte: Sehen Sie sorgfältig nach, ob sich zwischen

den

Kontaktflächen des Wandlerkerns

Staub oder sonstige

Verschmutzungen angesammelt haben. Falls ja, können

die Oberflächen mit einem fusselfreien Tuch gesäubert und

anschließend mit einer extrem dünnen Schicht aus säurefreier

Vaseline geschützt werden.

Achtung

Gehen Sie beim Umpolen des CTs stets nach den Demontage-

anweisungen vor.

Demontageanweisung

Werkzeuge werden nur zum Entfernen der Kabelbinder benötigt.

1. Sorgen Sie für ein sicheres Arbeitsumfeld, während der CT

demontiert wird. Falls nötig, schalten Sie den Primärkreis

spannungsfrei, und sorgen Sie dafür, dass er nicht

unbeabsichtigt wieder eingeschaltet werden kann.

2. Öffnen Sie den CT.

3. Trennen Sie die Sekundärleitungen vom Messinstrument.

4. Entfernen Sie die Kabelbinder. Achten Sie darauf,

beim Entfernen der Kabelbinder nicht die Isolation des

Primärleiters zu beschädigen. Entfernen Sie den CT.

5. Schalten Sie den Primärkreis gegebenenfalls ein.

Recycling

Wenn das Produkt das Ende seiner Betriebslebensdauer erreicht

hat, muss es der Wiederverwertung zugeführt werden. Dieses

Produkt darf nicht als unsortierter Siedlungsabfall entsorgt

werden. Wenden Sie sich zur Entsorgung an einen qualifizierten

Recyclingbetrieb.
