Seite 1/58

# © Kurth Electronic Prüf- und Messgeräte © Kurth Electronic Prüf- und Messgeräte 1

DSL

CRC

DSL

LOSS

DSL

BATT

CHRG

ESC

SEL

OFF

xDSL MULTITEST

KE3600

Schnittstelle

Hilfe

Datum / Uhrzeit

Breitband

a/b: 0,0 V

Endgeräte Modus

Router Modus

Modem Modus

<xDSL>

xDSL Schnittstelle

DSL

Profile laden und speichern

Up /Far

Dn/Near

Datum / Uhrzeit

G993.5 VDSL2 Annex B17a BDCM Full Vect.

VTU-R (Annex B/J), Test

Showtime

a/b: 0,0 V

0:32:22

IPTV (Preview) - Das Erste HD

Tests

Mehr

Ansichten

Leitung

Daten

VoIP

IPTV

104.973/ kbps50.000 0/ kbps0 CRC: FEC:

Bedienungsanleitung

KE3600

xDSL MULTITEST

DSL

CRC

DSL

LOSS

DSL

BATT

CHRG

ESC

SEL

OFF

xDSL MULTITEST

KE3600

Schnittstelle

Hilfe

Datum / Uhrzeit

Breitband

a/b: 0,0 V

Endgeräte Modus

Router Modus

Modem Modus

<xDSL>

xDSL Schnittstelle

DSL

Profile laden und speichern

Up /Far

Dn/Near

Datum / Uhrzeit

G993.5 VDSL2 Annex B17a BDCM Full Vect.

VTU-R (Annex B/J), Test

Showtime

a/b: 0,0 V

0:32:22

Leitungswerte

Resync-Zähler

Net Data Rate

104973

50000

Kbps

Max Data Rate

134832

56034

Kbps

Kapazität

Leistung

10.8

7.1

dBm

Ø SNR-Margin

14.2

9.5

FEC

Mehr

Ansichten

Leitung

Daten

VoIP

IPTV

104.973/ kbps50.000 0/ kbps0 CRC: FEC:

Tests

ABC

DEF

5 6

GHI

JKL

MNO

8 9

PQRS

TUV

WXYZ

ABC

DEF

5 6

GHI

JKL

MNO

8 9

PQRS

TUV

WXYZ

Version 2.9.10 / 07/2016 KURTH ELECTRONIC GmbH

Alle Rechte, auch die der Übersetzung, vorbehalten

Nachdruck und datentechnische Verarbeitung, auch auszugsweise,

nur mit schriftlicher Genehmigung von Kurth Electronic GmbH

Alle hier genannten Markennamen und Zeichen gehören ihren registrierten Besitzern

2 © Kurth Electronic Prüf- und Messgeräte © Kurth Electronic Prüf- und Messgeräte 3

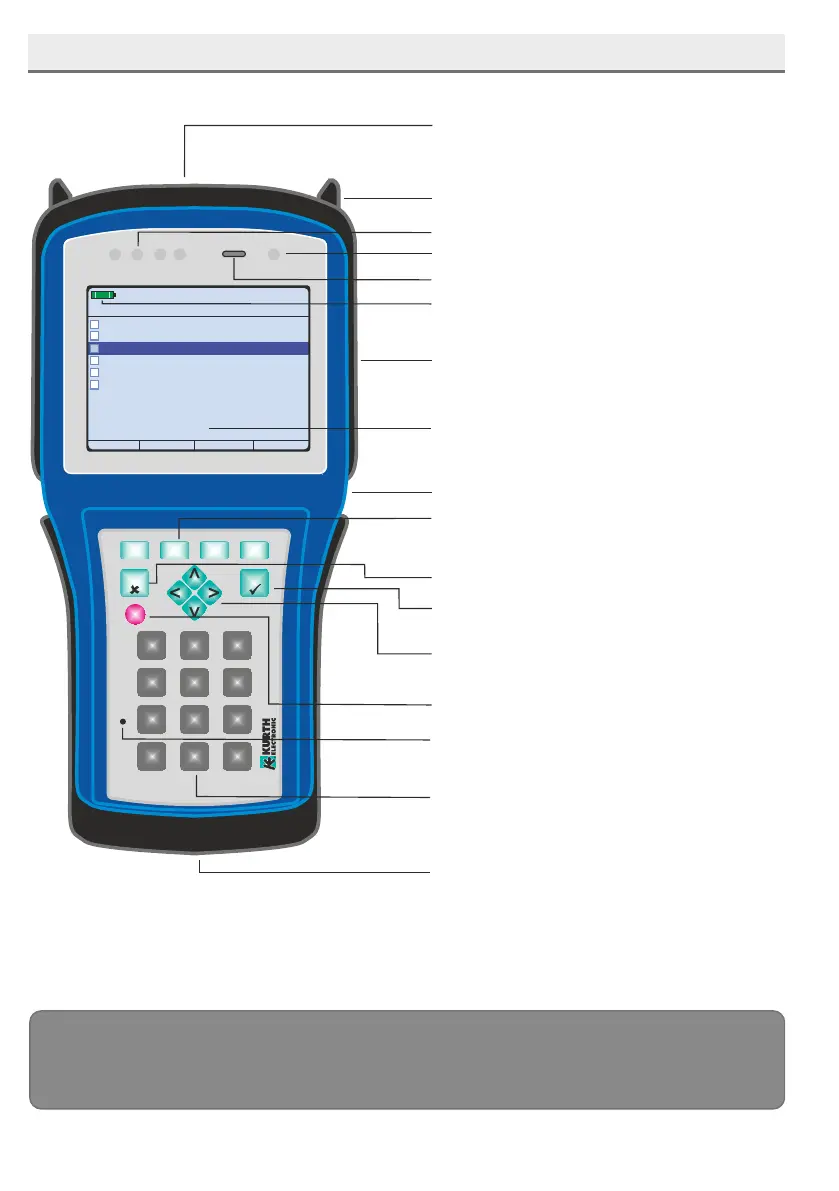

Tastatur / Anzeige / Anschlüsse

Bedienungsanleitung KE3600 xDSL MULTITEST

DSL

CRC

DSL

LOSS

DSL

BATT

CHRG

ABC

DEF

5 6

GHI

JKL

MNO

8 9

PQRS

TUV

WXYZ

ESC

SEL

OFF

xDSL MULTITEST

KE3600

Sonnenlicht lesbarer Farb-TFT

Akku-Anzeige

Anschluss USB 1, SD-Card

und optionales KECT-Modul

Steuertasten AUF - AB /

LINKS - RECHTS

Auswahl-Taste

Zurück-Taste

EIN/AUS Taste

Menüabhängige Funktionstasten

F1 - F4

Alphanummerische Tastatur

Status-LEDs

xDSL Test Ports RJ45/RJ11,

USB 3 Port, Anschluss Headset,

Anschluss Netzteil

Ethernet 10/100 Management,

Ethernet 10/100/1000 und optionale

Telefonie-Schnittstellen, USB 2

Schnittstelle

Hilfe

Datum / Uhrzeit

Breitband

a/b: 0,0 V

Endgeräte Modus

Router Modus

Modem Modus

<xDSL>

xDSL Schnittstelle

Lautsprecher (Telefonie)

Lautsprecher Lauthören (Telefonie)

Mikrofon (Telefonie)

Befestigung für Tragegurt

Lade-Anzeige

DSL

Bitte bei Anwendung beachten:

Wir empfehlen, während der laufenden Messung nicht das Netzteil anzuschließen!!

Dies kann bei kritischen Linien zu einer Verfälschung der Messergebnisse führen.

Profile laden und speichern

Einleitung

Mit dem KE3600 Multitester für xDSL, Ethernet, ISDN und GPON haben Sie eine einfache und intuitiv zu

bedienende Lösung für die Prequalifikation, Inbetriebnahme und Störungssuche erworben. Damit Sie den

KE3600 möglichst oft und erfolgreich einsetzen können, lesen Sie bitte diese Bedienungsanleitung durch.

Das Gerät wurde unter Einhaltung der folgenden Richtlinien hergestellt:

73/23/EEC

DIN VDE 0800

DIN EN 61010

DIN EN 41003

DIN IEC 60068-2-1, 60068-2-2, 60068-2-3, 60068-2-14, 60068-2-27,

60068-2-6-fc, 60068-2-78, 60068-2-29

Sollten Sie weitere Fragen zur Bedienung und zum Einsatz dieses Gerätes haben, so wenden Sie sich

bitte an folgende Anschrift:

Kurth Electronic GmbH

Mess- und Prüfgeräte

Mühleweg 11

72800 Eningen u.A.

Tel: +49-7121-9755-0

Fax: +49-7121-9755-56

E-mail: sales@kurthelectronic.de

www.kurthelectronic.de

Sicherheitshinweise

KE3600 darf nur mit dem mitgelieferten Original-Zubehör betrieben werden.

Die Verwendung von nicht originalem Zubehör sowie nicht beschriebenen Einsatzgebieten kann zu

Fehlmessungen und Beschädigungen des Gerätes führen. Grundsätzlich sind die einschlägigen

Sicherheitsbestimmungen nach VDE 0100, 0800 und 0805 zu beachten.

n Der Einsatz an anderen Anschlüssen als den dafür vorgesehenen kann das Gerät beschädigen.

Es ist nicht für den Einsatz am Starkstromnetz vorgesehen.

Kurth Electronic übernimmt für Schäden nach unsachgemäßem Einsatz keine Haftung.

n Keine Fremdspannungen an das Gerät anlegen.

n Das Gerät muss nicht geöffnet werden. Es befinden sich keinerlei Teile innerhalb des Gerätes die

gepflegt oder abgeglichen werden können oder müssen.

n Das Messgerät ist durch die Frontfolie vor Spritzwasser und Staubeintritt geschützt.

Es ist aber nicht wasserdicht.

n Gerät nie an den daran angeschlossenen Kabeln belasten, zum Hängen die Öse am Gerät und

die mitgelieferte Schlaufe benutzen.

Bedienungsanleitung KE3600 xDSL MULTITEST

Dokumentation und Software

Aktuelle Bedienungsanleitungen und Software-Updates finden Sie nach Anmeldung im KUNDEN-

Downloadbereich des KE3600. Nach Eingabe der Seriennummer finden Sie in den folgenden Fenstern

aktuelle Firmware, Software und Dokumente als PDF- oder ZIP-File.
