Seite 1/4

Dahlem

LED-Flutlichtstrahler

10/20/30/50/80 Watt

Bedienungsanleitung

We hereby con rm that the products are in line with the regulations ‒ and in particular

with the protection requirements ‒ of the European Unionʼs directive on the harmoni-

sation of the legislation relating to electromagnetic compability (2014/30/EU), the low

voltage directive 2014/35/EU, the directive for Energyrelated Products 2009/125/EG and

the RoHS directive 2011/65/EC.

Used units must not be disposed of with household waste!

If the unit is no longer operational, every consumer is required by law to dispose of used

devices separate from household waste, e. g. at a collection point run by the communal

authority borough. In this way, used devices can be recycled and waste materials disposed

of in an environmentally friendly manner.

For this reason, electrical equipment is labelled with the displayed symbol.

Technical Data:

Ledino LED Floodlight „Dahlem“ 10 W/ 20 W/ 30 W/ 50 W/ 80 W

TÜV/GS approval, 10 W + 20 W PF=0.5 / 30 W, 50 W, 80 W PF=0.9

100-250 V AC 50/60 Hz (80 W = 220-240 V AC), Epistar LED chip (86, 89, 92 lm/W)

CRI > 80 Ra, SDCM < 6, operating temperature: -20 to 50 °C

100° / 110° beam angle, aluminium housing IK05

lifetime 40000 h, 20000 switching cycles

IP65 - protection against jets of water, energy class A+, functional warranty 5 years*

10 watts LED chip, 105 x 115 x 89 mm, 0.61 kg, 100° beam angle

11110106001011 „Dahlem 10SC“, silver, 6500 K cold white, 920 lm

11110106001022 „Dahlem 10BC“, black, 6500 K cold white, 920 lm

11110104001011 „Dahlem 10SN“, silver, 4000 K neutral white, 890 lm

11110103002011 „Dahlem 10SW“, silver, 3000 K warm white, 860 lm

20 watts LED chip, 165 x 180 x 110 mm, 1.13 kg, 110° beam angle

11110206001011 „Dahlem 20SC“, silver, 6500 K cold white, 1840 lm

11110206001022 „Dahlem 20BC“, black, 6500 K cold white, 1840 lm

11110204001011 „Dahlem 20SN“, silver, 4000 K neutral white, 1780 lm

11110203002011 „Dahlem 20SW“, silver, 3000 K warm white, 1720 lm

30 watts LED chip, 215 x 225 x 120 mm, 1.81 kg, 110° beam angle

11110306001011 „Dahlem 30SC“, silver, 6500 K cold white, 2760 lm

11110306001022 „Dahlem 30BC“, black, 6500 K cold white, 2760 lm

11110304001011 „Dahlem 30SN“, silver, 4000 K neutral white, 2670 lm

11110303001011 „Dahlem 30SW“, silver, 3000 K warm white, 2580 lm

50 watts LED chip, 267 x 285 x 140 mm, 2.62 kg, 100° beam angle

11110506001011 „Dahlem 50SC“, silver, 6500 K cold white, 4600 lm

11110506001022 „Dahlem 50BC“, black, 6500 K cold white, 4600 lm

11110504001011 „Dahlem 50SN“, silver, 4000 K neutral white, 4450 lm

11110503001011 „Dahlem 50SW“, silver, 3000 K warm white, 4300 lm

80 watts LED chip, 400 x 285 x 95 mm, 4.00 kg, 100° beam angle

CRI > 70 Ra = Not useable for living area lighting

11110806001011 „Dahlem 80SC“, silver, 6500 K cold white, 7360 lm

11110804001011 „Dahlem 80SN“, silver, 4000 K neutral white, 7120 lm

11110803001011 „Dahlem 80SW“, silver, 3000 K warm white, 6880 lm

Hohe Energieeinsparung • Energieklasse A+ • Lange Lebensdauer

Geringe Wärmeabstrahlung • 100 % Licht sofort • Quecksilberfrei

Ledino LED LIGHTING

the energy saving company

Spitzahornweg 1

14974 Ludwigsfelde/ Berlin

Germany

Ledino Deutschland GmbH

the energy saving company

www.tuv.com

ID 1419042470

www.tuv.com

ID 1419042485

für 10W, 20W, 30W, 50 W: für 80 W:

www.tuv.com

ID 1419042470

www.tuv.com

ID 1419042485

für 10W, 20W, 30W, 50 W: für 80 W:

*) The conditions of our functional warranty can

be found on enclosed sheet and on the

internet at

„http://ledino.com/garantiebestimmungen/“

IP65

g. 2

WICHTIG:

Lesen Sie alle Anweisungen sorgfältig.

Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder

sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden,

die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Wenn Sie diese Anweisungen nicht verstehen, konsultieren Sie bitte Ihren Händler.

Überprüfen Sie das Gerät auf Transportschäden. Transportschäden sind dem Spediteur/

Zusteller anzugeben.

SICHERHEIT:

Lebensgefahr!

Die Verkabelung muss nach lokalen gesetzlichen Verordnungen und Richtlinien ausge-

führt werden.

Alle Arbeiten dürfen nur von einem qualizierten Elektriker durchgeführt werden.

Um eine Dichtheit gemäß IP65 zu erreichen, muss die Anschlussverbindung richtig abge-

dichtet sein (z.B. Verteilerdose).

Der Strahler darf nicht in der Nähe von o󱐯enem Feuer und nicht in heißer und dampfhal-

tiger Umgebung installiert werden.

Betreiben Sie den Strahler nicht, wenn dessen Gehäuse oder die Netzanschlussleitung

defekt ist oder andere sichtbare Schäden aufweist.

Ö󱐯nen Sie niemals das Gehäuse eines Geräts. Die Instandsetzung des Geräts darf nur von

einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Tei-

le verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät

benden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen

unerlässlich sind.

Stellen Sie sicher, dass beim Bohren in den Wänden und Decken keine Strom-, Wasser-

oder Gasleitung beschädigt wird und prüfen Sie die Wand, ob diese für das Gewicht

ausgelegt ist.

WARNUNG:

Unterbrechen Sie die Stromzufuhr (Sicherung) während der Installation und Wartung.

Diese Arbeiten dürfen nur von einem qualizierten Elektriker durchgeführt werden.

Führen Sie niemals Wartung oder Reinigung durch, während das Gerät unter

Spannung ist.

Tragen Sie zum eigenen Schutz beim Bohren eine Schutzbrille und Staubmaske.

black,

brown, grey brown

yellow/ green

blue blue

g. 3

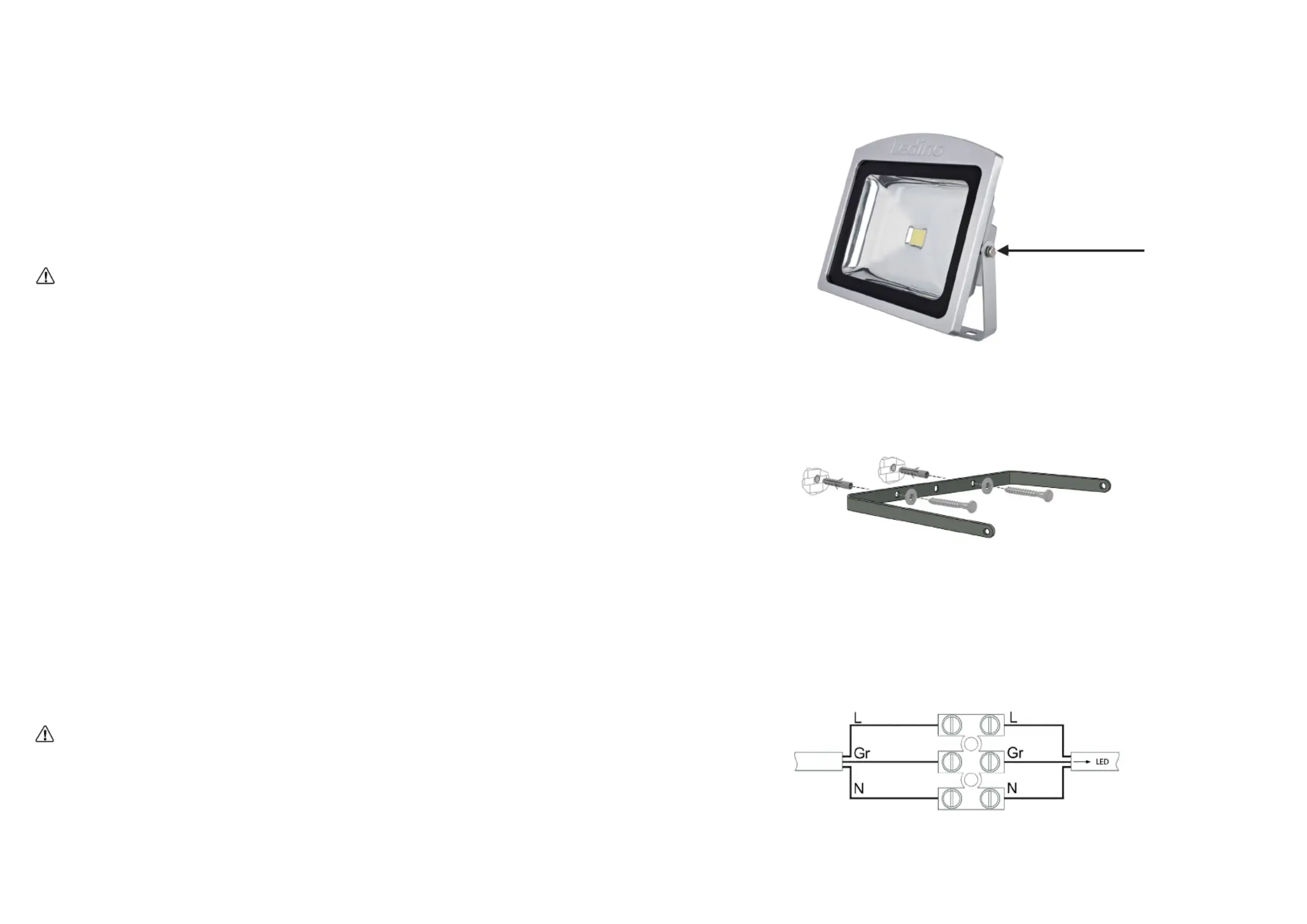

2. Hold bracket against the wall and mark drill points, drill the holes, insert the dowel.

Use suitable material for wooden walls or lightweight walls.

Fasten the bracket with screws and washers, if necessary (g.2).

Disconnect the power supply for the connecting cable!

Prepare the current-less cable in according to statutory regulations.

4. Fasten the LED oodlight with the screws (g. 1), washers and tooth washers on the

bracket. Align the LED spotlight and tighten the screws (g. 1).

5. Connect the wires according the marks. (g. 3).

Switch on the power supply.

Installation

1. Screw out boths screws (g. 1) and remove washers and bracket.

g.1

2x screw bracket

high energy saving • energy class A+ • long lifetime • low

heat emission • 100 % light immediately • mercury-free

Dahlem

LED Floodlight

10/20/30/50/80 Watts

Instruction Manual

Ledino LED LIGHTING

the energy saving company

Wir bestätigen, dass diese Produkte den Vorschriften, insbesondere den Schutzanforderun-

gen, entsprechen, die in der Richtlinie der Europäischen Gemeinschaft zur Angleichung der

Rechtsvorschriften über die elektromagnetische Verträglichkeit (2014/30/EU), sowie der

Vorschrift für Niederspannung 2014/35/EU, der Ökodesign-Richlinie 2009/125/EG und der

Vorschrift für RoHS 2011/65/EU festgelegt sind.

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher ge-

setzlich verp ichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner

Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte

fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Technische Daten:

Ledino LED-Strahler „Dahlem“ 10 W/ 20 W/ 30 W/ 50 W/ 80 W

TÜV/GS geprüft, 10 W + 20 W PF=0,5 / 30 W, 50 W, 80 W PF=0,9

100-250 V AC 50/60 Hz (80 W = 220-240 V AC), Epistar LED-Chip (86, 89, 92 lm/W)

CRI > 80 Ra, SDCM < 6, zulässige Temp.: -20 bis 50 °C

100° / 110° Abstrahlwinkel, Aludruckgussgehäuse IK05

40000 Std. Lebensdauer, 20000 Schaltzyklen

IP65 - gegen Strahlwasser geschützt, Energieklasse A+, 5 Jahre Funktionsgarantie*

10 Watt LED-Chip, 105 x 115 x 89 mm, 0,61 kg, 100° Abstrahlwinkel

11110106001011 „Dahlem 10SC“, silber, 6500 K kaltweiß, 920 lm

11110106001022 „Dahlem 10BC“, schwarz, 6500 K kaltweiß, 920 lm

11110104001011 „Dahlem 10SN“, silber, 4000 K neutralweiß, 890 lm

11110103002011 „Dahlem 10SW“, silber, 3000 K warmweiß, 860 lm

20 Watt LED-Chip, 165 x 180 x 110 mm, 1,13 kg, 110° Abstrahlwinkel

11110206001011 „Dahlem 20SC“, silber, 6500 K kaltweiß, 1840 lm

11110206001022 „Dahlem 20BC“, schwarz, 6500 K kaltweiß, 1840 lm

11110204001011 „Dahlem 20SN“, silber, 4000 K neutralweiß, 1780 lm

11110203002011 „Dahlem 20SW“, silber, 3000 K warmweiß, 1720 lm

30 Watt LED-Chip, 215 x 225 x 120 mm, 1,81 kg, 110° Abstrahlwinkel

11110306001011 „Dahlem 30SC“, silber, 6500 K kaltweiß, 2760 lm

11110306001022 „Dahlem 30BC“, schwarz, 6500 K kaltweiß, 2760 lm

11110304001011 „Dahlem 30SN“, silber, 4000 K neutralweiß, 2670 lm

11110303001011 „Dahlem 30SW“, silber, 3000 K warmweiß, 2580 lm

50 Watt LED-Chip, 267 x 285 x 140 mm, 2,62 kg, 100° Abstrahlwinkel

11110506001011 „Dahlem 50SC“, silber, 6500 K kaltweiß, 4600 lm

11110506001022 „Dahlem 50BC“, schwarz, 6500 K kaltweiß, 4600 lm

11110504001011 „Dahlem 50SN“, silber, 4000 K neutralweiß, 4450 lm

11110503001011 „Dahlem 50SW“, silber, 3000 K warmweiß, 4300 lm

80 Watt LED-Chip, 400 x 285 x 95 mm, 4,00 kg, 100° Abstrahlwinkel

CRI > 70 Ra = Nicht für die Wohnraumbeleuchtung geeignet!

11110806001011 „Dahlem 80SC“, silber, 6500 K kaltweiß, 7360 lm

11110804001011 „Dahlem 80SN“, silber, 4000 K neutralweiß, 7120 lm

11110803001011 „Dahlem 80SW“, silber, 3000 K warmweiß, 6880 lm

Spitzahornweg 1

14974 Ludwigsfelde/ Berlin

Germany

Ledino Deutschland GmbH

the energy saving company

www.tuv.com

ID 1419042470

www.tuv.com

ID 1419042485

for 10W, 20W, 30W, 50 W: for 80 W:

IP65

www.tuv.com

ID 1419042470

www.tuv.com

ID 1419042485

für 10W, 20W, 30W, 50 W: für 80 W:

*) Die Bestimmungen zu unserer Funktions-

garantie  nden Sie auf dem beigelegtem

Blatt und im Internet unter

„http://ledino.com/garantiebestimmungen/“

Produktspezifikationen

Marke:	Ledino
Kategorie:	Beleuchtung
Modell:	Dahlem
Breite:	285 mm
Tiefe:	140 mm
Gewicht:	2620 g
Produktfarbe:	Silber
Internationale Schutzart (IP-Code):	IP65
Höhe:	267 mm
AC Eingangsspannung:	100 - 250 V
AC Eingangsfrequenz:	50 - 60 Hz
Dimmbar:	Nein
Lampentechnologie:	LED
Anzahl an Lampen:	- Glühbirne(n)
Leuchtmittellebensdauer (in Std.):	40000 h
Lichtfarbe:	Warmweiß
Strahlungswinkel:	100 °
Lichtleistung:	4300 lm
Gesamtleistung:	50 W
Farbwiedergabeindex (CRI):	80
Farbtemperatur:	3000 K
Energieeffizienzklasse des enthaltenen Leuchtmittels (alt):	A+
