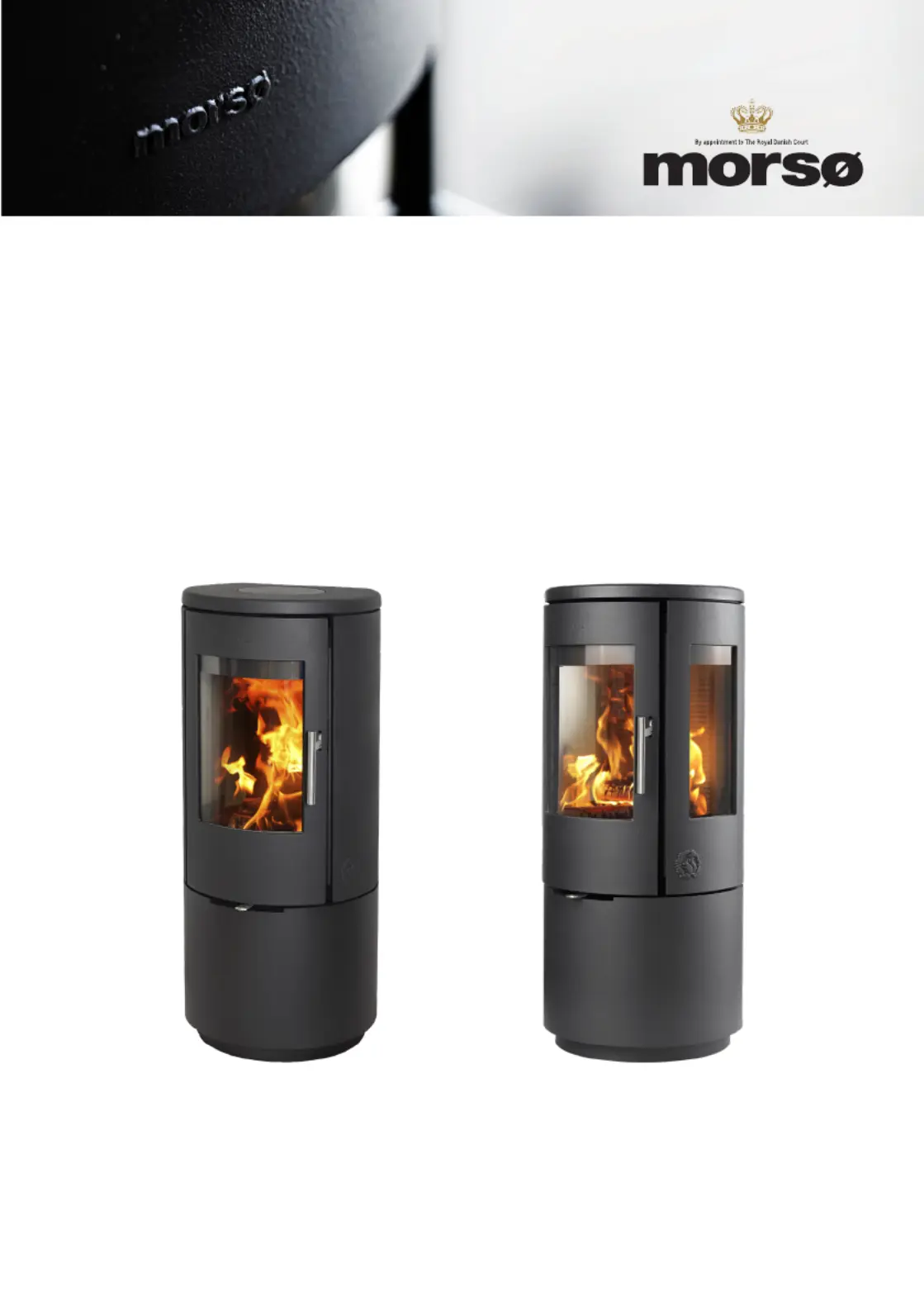

MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: stoves@morsoe.com · Website: www.morsoe.com
Aufstellungs- und Bedienungsanleitung
7340, 7343, 7348, 7350, 7351,
7370, 7390 & 7440, 7443,
7448, 7450, 7470, 7490
Design: Monica Ritterband
EN 13240 · DIN+
2
Extrazubehör
Zu den Morsø-Öfen gibt es zur Erleichterung der täglichen Bedienung und Pege Ihres Morsø-
Ofens ein umfangreiches Zusatzprogramm an Schornsteinen und Bodenplatten.
Gusseisen
Gusseisen ist ein lebendiges Material. Daher sind keine zwei Öfen gleich. Dies kann an Abwei-
chungen beim Gusseisen innerhalb des Toleranzbereichs liegen oder dass die Öfen handwerk-
lich ausgeführt werden.
Auf der Oberäche des Gusseisens können ebenfalls kleinere Unebenheiten vorkommen.
Herzlichen Glückwunsch zum Kauf Ihres neuen
Morsø-Ofens!
Morsø, der größte Anbieter auf dem dänischen
Markt, stellt seit 1853 Kaminöfen von höchster
Qualität her. Beachten Sie bitte die folgenden
Anweisungen, damit Sie an Ihrem neuen Ofen
viele Jahre lang Freude haben.
Inhalt
1.0 Aufstellen Ihres Morsø-Ofens Seite Nr.
1.1 Auspacken des Ofens 3
1.2 Aufstellen des Ofens 3
1.3 Schornsteinfeger 3
1.4 Aufstellungsort des Ofens/einzuhaltende Abstände 4
1.5 Schornstein 5
1.6 Ofenrohranschluss 6
1.7 Anschluss an einen gemauerten Schornstein 7
1.8 Anschluss an einen Stahlschornstein 7
1.9 Faktoren, die den Schornsteinzug beeinussen 9
2.0 Heiztechnik/Verwendung Ihres Ofens 11
2.1 Anheizen und Feuerungsintervalle 13
3.0 Regelmäßige Wartung des Ofens 16
3.1 Wartung von außen 16
3.2 Wartung von innen 16
3.3 Reinigung des Ofens 17
3
1.0 Aufstellen Ihres Morsø-Ofens
1.1 Auspacken des Ofens
Der Grundofen ist bei Lieferung für die Montage des gewünschten Sockels und Oberteils vor-
bereitet. Die Morsø-7330-7400-Serie wiegt zwischen 108 und 122 kg. Zur Vermeidung von
Problemen beim Auspacken und der Montage sollten diese Arbeiten von zwei Personen aus-
geführt werden. Nach dem Entfernen der Pappverpackung, die lose auiegende Topplatte aus
Gusseisen vom Ofen abheben, bevor der Ofen von der Holzpalette gehoben wird. Den Grundo-
fen während der Montage des gewünschten Sockels auf die Rückseite legen, gegebenenfalls
mit der Pappverpackung als Unterlage. Der Sockel wird in einer separaten Verpackung geliefert.
Den Ofen nach dem Zusammenbau aufrichten und vorsichtig an seinem zukünftigen Standort
aufstellen, wo die nachfolgende Rohrmontage vorgenommen werden kann. Wenn der Ofen auf
einer Unterlage aus brennbarem Material montiert wird, den Ofen mittig auf einer Bodenplatte
aus Stahl, Glas oder einem anderen nicht brennbaren Material aufstellen. Vor dem ersten An-
heizen muss man sich vergewissern, dass die Innenteile richtig angebracht sind. Die Verpackung
muss nach den geltenden Vorschriften über Abfallensorgung beseitigt werden.
1.2 Aufstellen des Ofens
Beachten Sie die nationalen und örtlichen Bestimmungen für das Aufstellen von Kaminöfen.
Befolgen Sie auch die örtlichen Bestimmungen im Hinblick auf den Anschluss an den Schorn-
stein sowie das Aufstellen der Schornsteine. Fragen sie evtl. Ihren Schornsteinfeger um Rat.
Für die Einhaltung der nationalen und örtlichen Bestimmungen sind jedoch Sie selbst, Ihr
technischer Berater oder Handwerker verantwortlich.
1.3 Schornsteinfeger
Es kann wie bereits erwähnt ratsam sein, sich vor dem Aufstellen des Ofens mit dem örtlichen
Schornsteinfeger zu beraten. In jedem Fall müssen Sie den Schornsteinfeger unterrichten, wenn
der Kaminofen aufgestellt ist. Der Schornsteinfeger prüft die Installation, und Sie müssen Fege-
termine vereinbaren. Wenn der Schornstein einige Zeit lang nicht benutzt worden ist, sollte er vor
Ingebrauchnahme auf Rissschäden, Vogelnester u.a.m. untersucht werden.
Aufstellhinweise
Der Kaminofen ist anschlussfertig montiert jedoch muss man bei DIN+ den Stutzen wenden
und muss mit einem Verbindungsstück an den bestehenden Hausschornstein angeschlossen
werden. Weiterhin muss die mitgesandte Rauchschale montiert werden. Sehen Sie bitte Sei-
te 6. Das Verbindungsstück soll möglichst kurz, geradlinig, waagerecht oder leicht steigend
angeordnet sein. Verbindungen sind abzudichten.
Die Schornsteinberechnung erfolgt nach EN 13384-1 bzw. EN 13384-2 mit dem dieser An-
leitung zugefügten Wertetripel.
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres
Kaminofens standhält. Bei unzureichender Tragfähigkeit müssen geeignete Massnahmen (z.
B. Platte zur Lastverteilung) getroen werden, um diese zu erreichen.
Allgemeine Sicherheitswhinweise
Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu einer starken Erhit-
zung der Oberächen, der Feuerraumtüren, der Tür- und Bediengrie, der Sichtfensterster-
scheibe, der Rauchrohe und ggf. der Frontwand des Ofens führt. Die Berührung dieser Teile
ohne entsprechende Schutzbekleidung oder Hilfsmittel (hitzebeständige Handschuhe oder
andere Betätigungsmittel) ist zu unterlassen.
Machen Sie Kinder auf diese Gefahren aufmerksam und halten Sie sie während des Heizbe-
triebes von der Feuerstätte fern.
