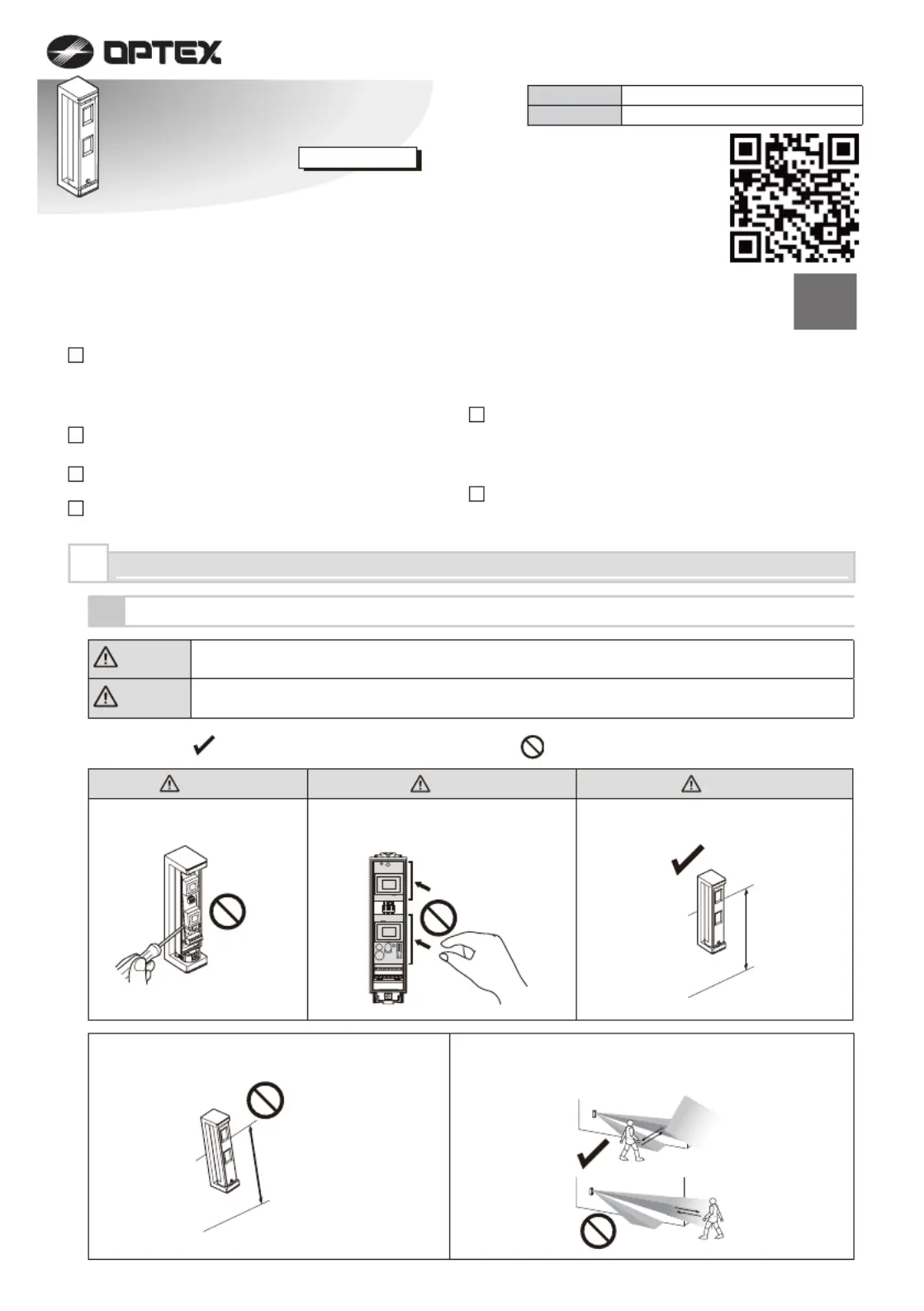

No.59-3269-0 2207-16
FTN-ST
Standardmodell mit 2 PIRs
FTN-AM FTN-ST mit Anti-Maskierung
INSTALLATIONSANWEISUNGEN
Kompakter Außenmelder
Kompakter Außenmelder
fit
-
Serie
fit -
Serie
MODELL MIT KABEL
• Kompaktes Design
• 190° einstellbare Halterung
• Intelligent UND logisch
• Digitales Anti-Maskierung
(AM-Modell)
• Wandsabotage (optional)
1 EINLEITUNG
1-1 VOR DER INSTALLATION..................................... 1
...................................... 21-2 TEILEKENNZEICHNUNG
...................................... 21-3 ERKENNUNGSBEREICH
2 INSTALLATION
2-1 INSTALLATION ...................................................... 3
3 GEHTEST
3-1 T....................................................................5GEHTES
4 DIP-SCHALTER EINSTELLEN
4-1 LED......................................................................... 5
................................................. 54-2 ALARMAUSGANG
T ........................................ 54-3 PIR-EMPFINDLICHKEI
.............................................. 64-4 ANTI-MASKIERUNG
5 SONSTIGES
S .... 65-1 WANDSABOTAGE (OPTIONAL) ANSCHLUS
................... 75-2 BEISPIEL FÜR EOL-VERKABELUNG
R .............................................. 75-3 LED BLINKMUSTE
6 SPEZIFIKATIONEN
6-1 SPEZIFIKATIONEN................................................ 8
N.................................................... 86-2 ABMESSUNGE
Die Markierung bedeutet Empfehlung.
Das Nix-Symbol zeigt Unzulässigkeit an.
Warnung
Vorsicht
Die Nichteinhaltung der Anweisungen in diesem Handbuch und falsche Handhabung können
zum Tod oder zu schweren Verletzungen führen.
Die Nichteinhaltung der Anweisungen mit diesem Warnsymbol und falsche Handhabung
können zu Verletzungen und/oder Sachschäden führen.
W ngarnu
Vorsicht Vorsicht
Entfernen Sie nicht die
Leiterplatte.
ON
2 3 4
1
0,8 bis 1,2 m
Parallel
Montagehöhe
Neigung
Halten Sie den Melder parallel
zum Boden.
Berücksichtigen Sie die Richtung, aus der sich eine
Person nähert, sowie den Erkennungsbereich.
Berühren Sie nicht die Leiterplatte,
außer für den DIP-Schalter.
1
EINLEITUNG
1-1
VOR DER INSTALLATION
DE-2
0
10 4 52 3
1
1
1
2
3
4
5
(m)
(m)
2
4
5
3
-Optionales Zubehör
Wandsabotage (WRS-02)
Halterung
Schaumstoff
Gerät
Grundgerät
Grundgerät
Abdeckung
Optik
Schraubensatz
Schraube (3 × 20 mm)
0,8
0
(m)
1,0
1,2
10 2 3 4 5
(m)
0,8
0
(m)
1,0
1,2
10 2 3 4 5
(m)
Draufsicht Seitenansicht
2 m Erkennungsreichweite
5 m Erkennungsreichweite
Einstellbarer Bereich: 95°
(bei 5° Neigung)
Einstellbarer Bereich: 95°
(bei 5° Neigung)
Schaumstoff

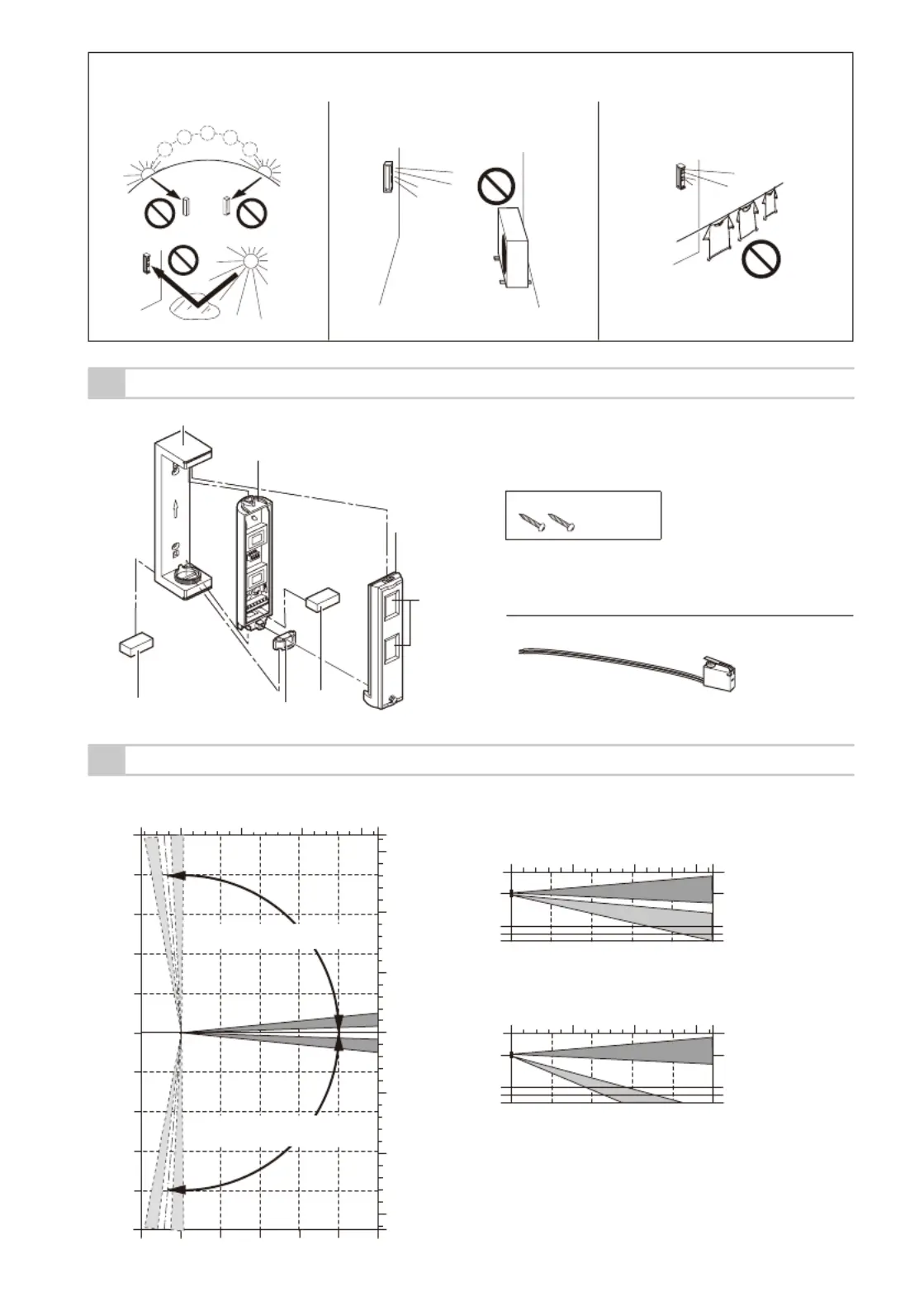

Installieren Sie den Melder an einem Standort, der frei von Fehlalarmfaktoren ist. Beispielsweise:
• Gegenstände, die sich im Wind
bewegen
• Wärmequelle
• Sonneneinstrahlung und
Reflektion
1-2
TEILEKENNZEICHNUNG
1-3
ERKENNUNGSBEREICH
DE-3
1

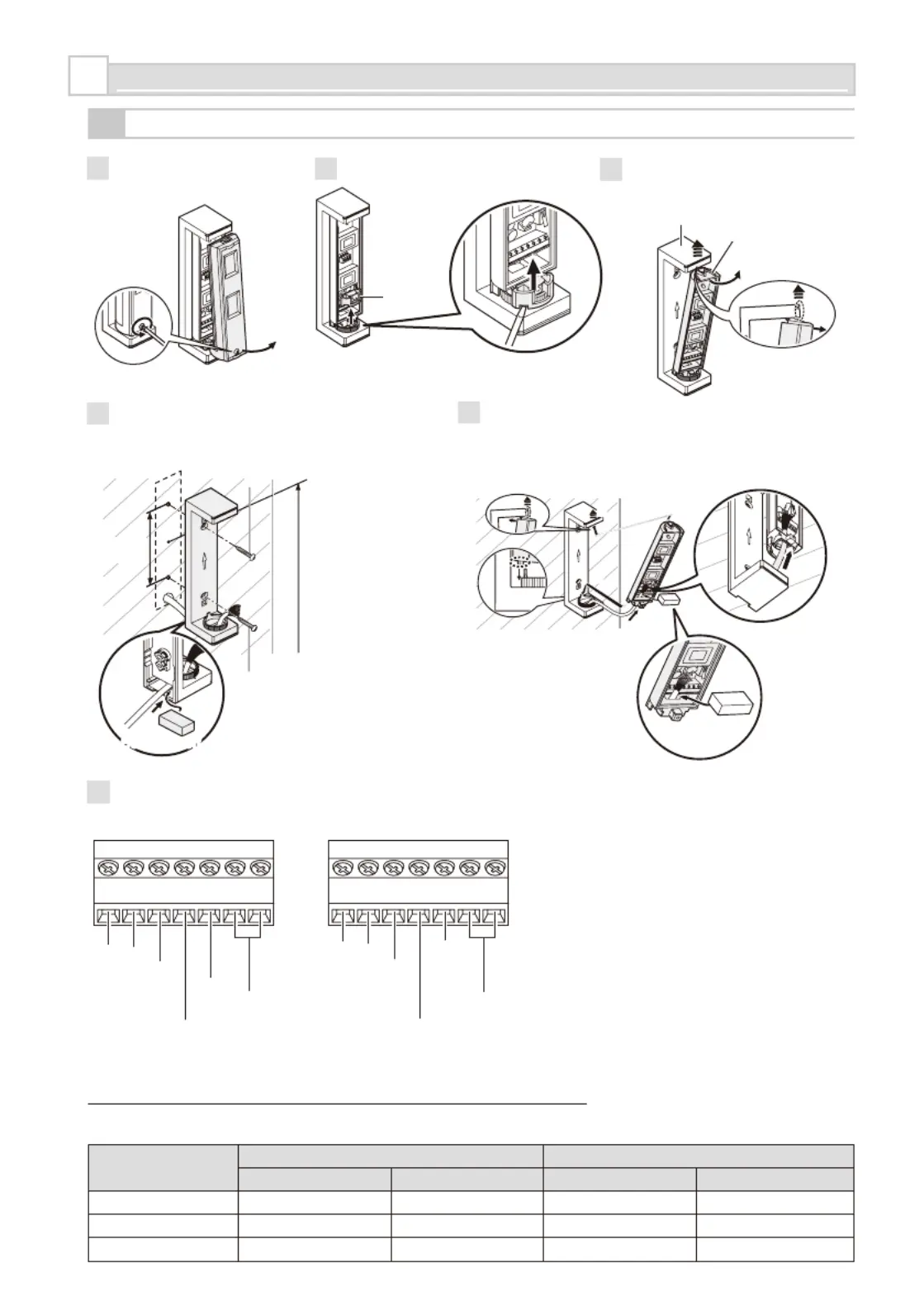

Öffnen Sie die Abdeckung
des Grundgeräts.
2
Nehmen Sie das Gerät ab.
3
Halten Sie die Halterung oben fest
und nehmen Sie das Grundgerät
heraus.
4
Hinweis>>
• Für Wandsabotageverkabelung (optional) siehe 5-1.
5
1.
3.
2.
2.
1.
Halterung
Grundgerät
Ziehen Sie das Kabel von der Wand durch die
Kabelöffnung unten in der Halterung und
montieren Sie die Halterung auf der Wand.
Fädeln Sie das Kabel durch das Grundgerät. Heben
Sie die Halterung oben etwas an und montieren Sie
das Grundgerät auf der Halterung
83,5 mm
Schraube (3 × 20 mm)
Montagehöhe:
0,8 bis 1,2 m
Schraube (3 × 20 mm)
SchaumstoffSchaumstoff
Gerät
6
Kabelanschlüsse.
Hinweise>>
-Länge des Stromkabels
Das Stromkabel darf folgende Länge nicht überschreiten.
FTN-ST FTN-AM
12 V 14 V 12 V 14 V
Stromeingang (+)
Stromeingang (-)
Alarmausgang
COM
Nicht belegt
Sabotage
FTN-ST
+
-
AL
C
SP
TP
TP
Alarmausgang
COM
Störungsausgang
Sabotage
FTN-AM
Stromeingang (+)
Stromeingang (-)
+
-
AL
C
TR
TP
TP
• Der Anti-Maskierung-Ausgang wird als
STÖRUNG erkannt.
• Für EOL siehe 5-2.
Einheit: m
Kabelquerschnitt
AWG22 (0,33 mm
2
)
AWG20 (0,52 mm
2
)
AWG18 (0,83 mm
2
)
340
530
850
730
1160
1850
290
450
720
620
980
1570
2
INSTALLATION
2-1
INSTALLATION
