Seite 1/8

DEUTSCH

Kurzanleitung

PowerWalker VFI RMG PF1 Serie

I. Montage

Die USV kann in Rackform mit Rack-Ohren (Rack Mount Kit nicht im Lieferumfang enthalten)

oder in Towerform mit Tower-Halterung montiert werden. Der LCD-Teil kann herausgenommen

und um 90 Grad gedreht werden, um mit der Ausrichtung der USV übereinzustimmen.

Interne Batterien sind für den Transport abgeklemmt. Es ist notwendig, die Frontplatte zu

öffnen und die beiden verfügbaren Anschlüsse vor dem ersten Gebrauch anzuschließen.

Externe Batterien werden über einen dritten Anschluss vorne angeschlossen.

Details unter https://support.powerwalker.com/kb/faq.php?id=83 (faq.powerwalker.com)

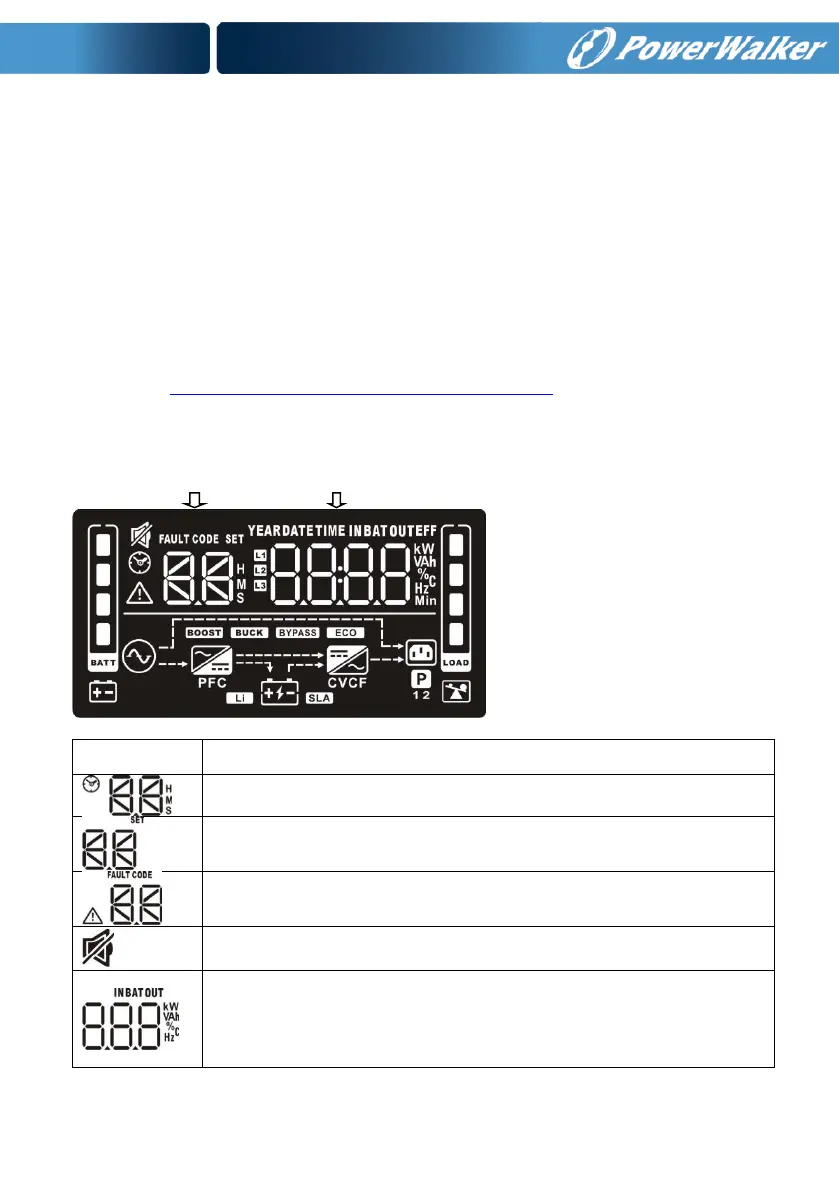

II. LCD-Panel

Display

Funktion

Zeigt die geschätzte Backup-Zeit an. H: Stunden, M: Minute, S: Sekunde.

Zeigt die Konfigurationselemente an.

Zeigt die Warn- und Fehlercodes an.

Zeigt an, dass der USV-Alarm deaktiviert ist.

Zeigt die Eingangsspannung, Eingangsfrequenz, Eingangsstrom,

Batteriespannung, Batteriestrom, Batteriekapazität,

Umgebungstemperatur, Ausgangsspannung, Ausgangsfrequenz, Laststrom

und Lastprozentsatz an.

Parameter 1 Parameter 2

DEUTSCH

Zeigt den Lastpegel um 0-24%, 25-49%, 50-74% und 75-100% an.

Zeigt eine Überlastung an.

Zeigt an, dass programmierbare Verwaltungsausgänge funktionieren.

Zeigt an, dass die USV an das Stromnetz angeschlossen ist.

Zeigt an, dass die Batterie funktioniert.

Zeigt den Ladezustand an

Zeigt an, dass die Bypass-Schaltung funktioniert.

Zeigt an, dass der ECO-Modus aktiviert ist.

Zeigt an, dass der Wechselstrom-Gleichstromkreis funktioniert.

Zeigt an, dass die PFC-Schaltung funktioniert.

Zeigt an, dass der Wechselrichterschaltkreis funktioniert.

Zeigt an, dass die USV im Umrichtermodus arbeitet.

Zeigt an, dass der Ausgang funktioniert.

Zeigt den Akkustand um 0-24%, 25-49%, 50-74% und 75-100% an.

Zeigt an, dass die Batterie schwach ist.

III. Ansicht auf der Rückseite

10. Programmierbare Ausgänge:

Anschluss an unkritische Lasten.

11. Ausgangsbuchsen:

Anschluss an unternehmenskritische

Lasten.

12. AC-Eingang

13. Netzwerk/Fax/Modem-

Überspannungsschutz

14. USB-Kommunikationsanschluss

15. RS-232-Kommunikationsanschluss

16. SNMP intelligenter Steckplatz

17. Not-Aus-Anschluss (EPO)

18. Externer Batterieanschluss

1000-1500 VA

2000 VA

3000

Produktspezifikationen

Marke:	PowerWalker
Kategorie:	Unterbrechungsfreies Stromversorgungssystem
Modell:	VFI 1000 RMG PF1
Display-Typ:	LCD
USB Anschluss:	Ja
Breite:	438 mm
Tiefe:	410 mm
Gewicht:	14100 g
Mitgelieferte Kabel:	Output power cable, USB cable
Produktfarbe:	Schwarz
Internationale Schutzart (IP-Code):	IP20
Akkuladezeit:	3 h
Höhe:	88 mm
Stecker:	C14-Koppler
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	20 - 95 %
Verpackungsbreite:	500 mm
Verpackungstiefe:	560 mm
Verpackungshöhe:	180 mm
Paketgewicht:	17600 g
Betriebsanleitung:	Ja
LED-Anzeigen:	Ja
Geräuschpegel:	50 dB
ECO-Modus:	Ja
Anzahl unterstützter Akkus/Batterien:	3
RS-232 port:	1
Akku-/Batteriespannung:	12 V
Ausgangsspannung Gesamtverzerrungsfaktor THD:	1 %
Batteriekapazität:	7 Ah
Formfaktor:	Rackmount/Tower
Serielle Schnittstelle:	Ja
Ausgangsleistung:	1000 W
Eingangsfrequenz:	40/70 Hz
Effizienz:	89 %
Anzahl der AC-Ausgänge:	8 AC-Ausgänge
USV-Topologie:	Doppelwandler (Online)
Eingangs-Betriebsspannung (min):	110 V
Eingangs-Betriebsspannung (max):	160 V
Ausgangskapazität:	1 kVA
Ausgangs-Betriebsspannung (min):	200 V
Ausgangs-Betriebsspannung (max):	240 V
AC-Steckertypen:	C13-Koppler
Typische Backup-Zeit bei halber Belastung:	12.9 min
Typische Backup-Zeit bei voller Belastung:	4.4 min
Wellenform:	Reiner Sinus
Regulierung der Ausgangsspannung:	1 %
Rack-Kapazität:	2U
Eingebauter Ventilator:	Ja
Anzahl der Eingangs-Phasen:	1
Crest-Faktor:	3:1
Ausgangs-Leistungsfaktor:	1
Notaus-Steckverbinder (EPO):	Ja
Notstrom Aus (EPO):	Ja
USB-Port-Typ:	USB Typ-B
Anzahl der Ausgangs-Phasen:	1
