Seite 1/6

DEUTSCH

Kurzanleitung

PowerWalker VI CW Serie

I. Vor der Installation

1. Lassen Sie genügend Platz für die Lüftung (empfohlen 10 cm vorne, 30 cm hinten und

30 cm an den Seiten).

2. Halten Sie die Umgebungstemperatur unter 40ºC. Bei zu hoher Temperatur reduziert

sich die maximale Kapazität der USV.

3. Installieren Sie die USV in einer maximalen Höhe von 1000 m.

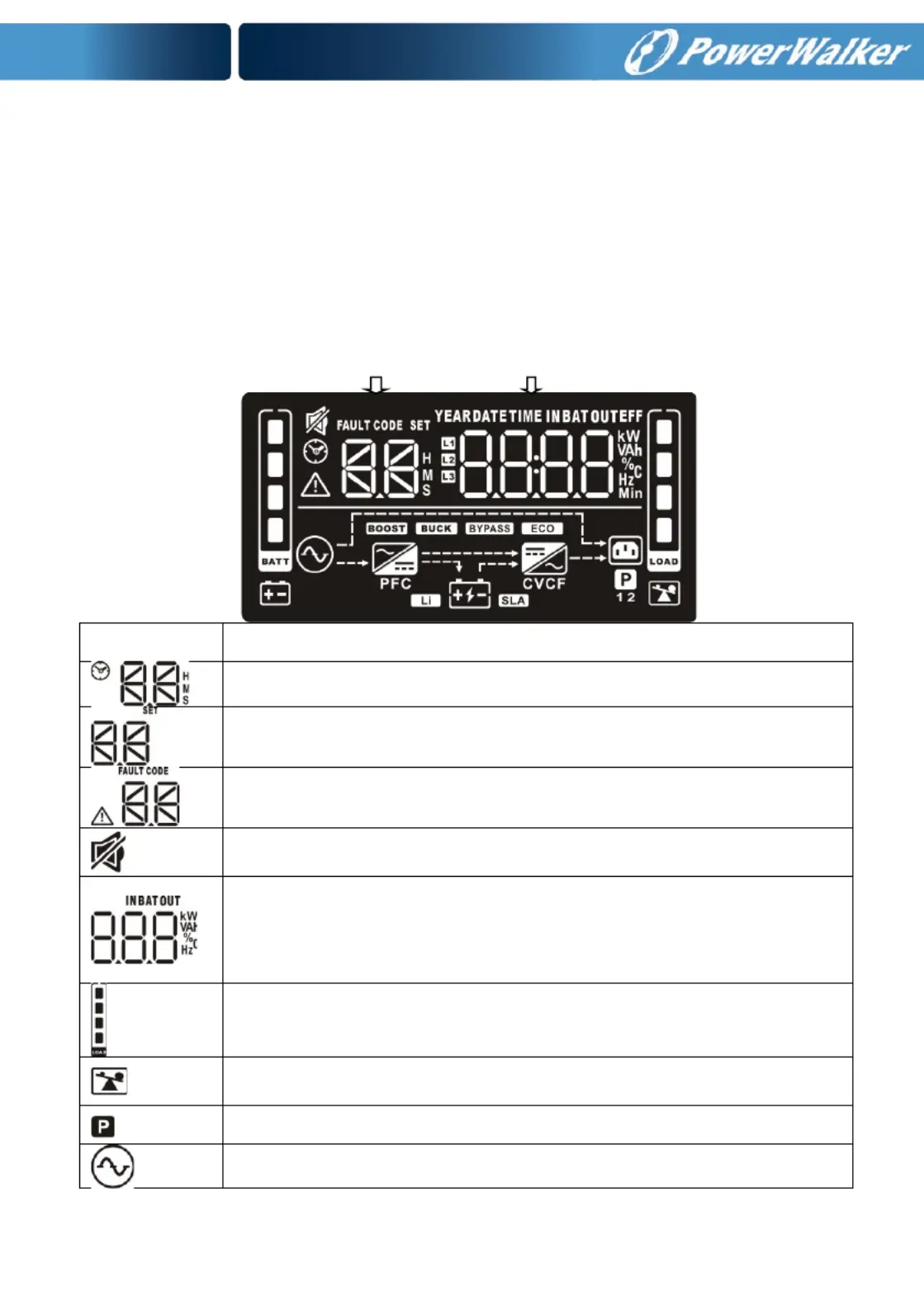

II. LCD-Panel

Display

Funktion

G - eschätzte Backup Zeit. H: Stunden, M: Minute, S: Sekunde.

Konfigurationselemente.

Warn- und Fehlercodes

USV-Alarm ist deaktiviert.

die Eingangsspannung, Eingangsfrequenz, Eingangsstrom,

Batteriespannung, Batteriestrom, Batteriekapazität,

Umgebungstemperatur, Ausgangsspannung, Ausgangsfrequenz, Laststrom

und Lastprozentsatz.

Lastpegel zwischen 0- - - -100%. 24%, 25 49%, 50 74% und 75

Überlast.

Programmierbare Ausgänge aktiv.

USV ist am Stromnetz angeschlossen.

Parameter 1 Parameter 2

DEUTSCH

Akkus aktiv.

Ladezustand

USV - ist im Boost Modus (AVR aktiviert).

USV ist im Buck- Modus (AVR aktiviert).

ECO- . Modus aktiv

Gleichrichter aktiv.

Wechselrichter aktiv.

Ausgang . aktiv

Akkustand zwischen 0- - - -100%. 24%, 25 49%, 50 74% und 75

Akku schwach.

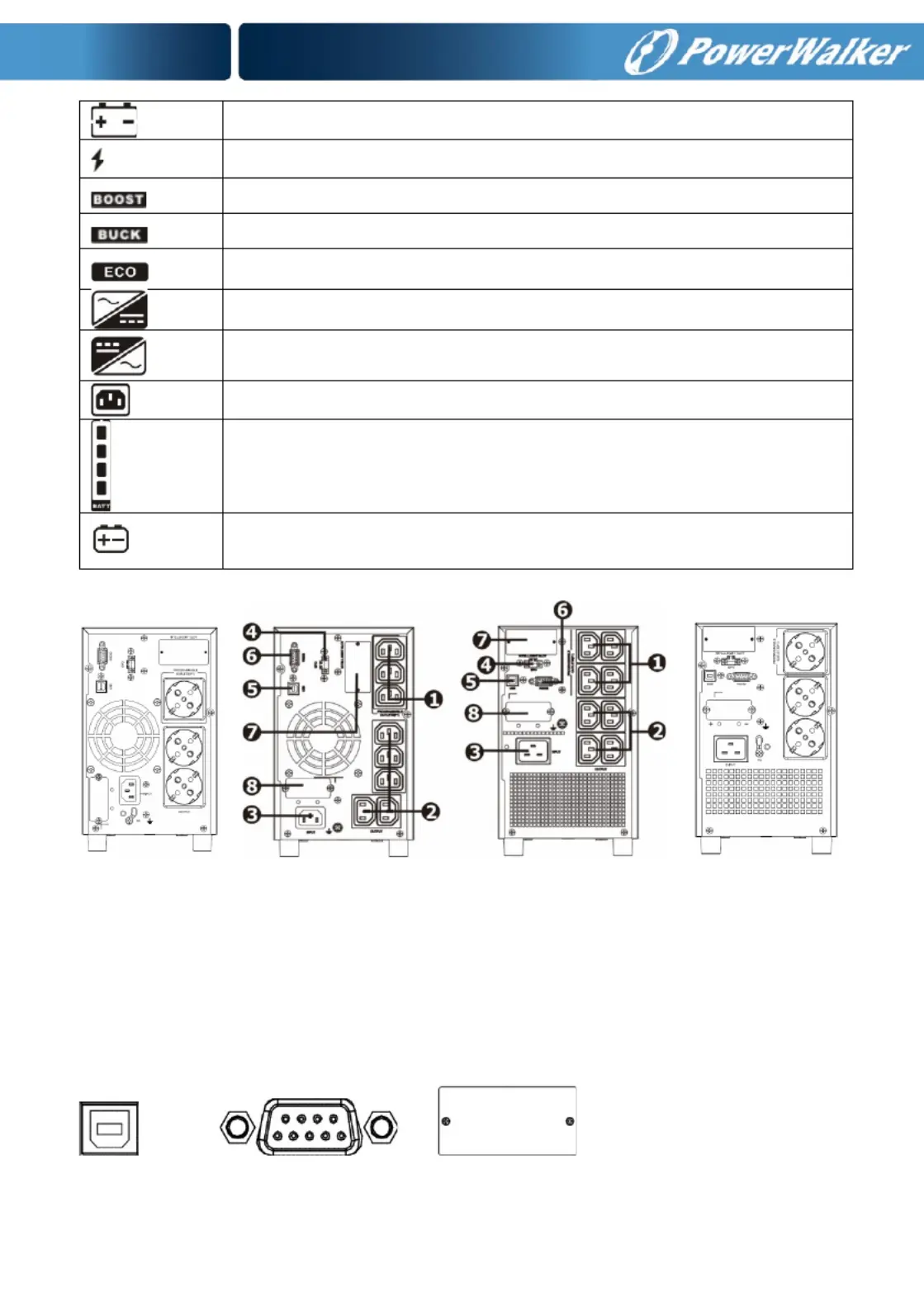

III. Rückseitenansicht

1100/1500 VA

2000/3000 VA

1. Programmierbare Ausgänge:

Für unkritische Lasten.

2. Standardauslässe:

Verbindung zu Für kritische Lasten.

3. Wechselstromeingang

4. " " Emergency Power Off (EPO)

5. -USB Kommunikationsanschluss

6. -232- RS Kommunikationsanschluss

7. SNMP intelligenter Steckplatz

8. -Akku Anschluss **

IV. K

ommunikationsanschlüsse

USB- - -Anschluss RS 232 Anschlus s Netzwerkkartenslot

Neben dem standardmäßigen USB Anschluss ist die USV mit RS- -232 ausgestattet. Diese beiden

Ports funktionieren nicht gleichzeitig.

DEUTSCH

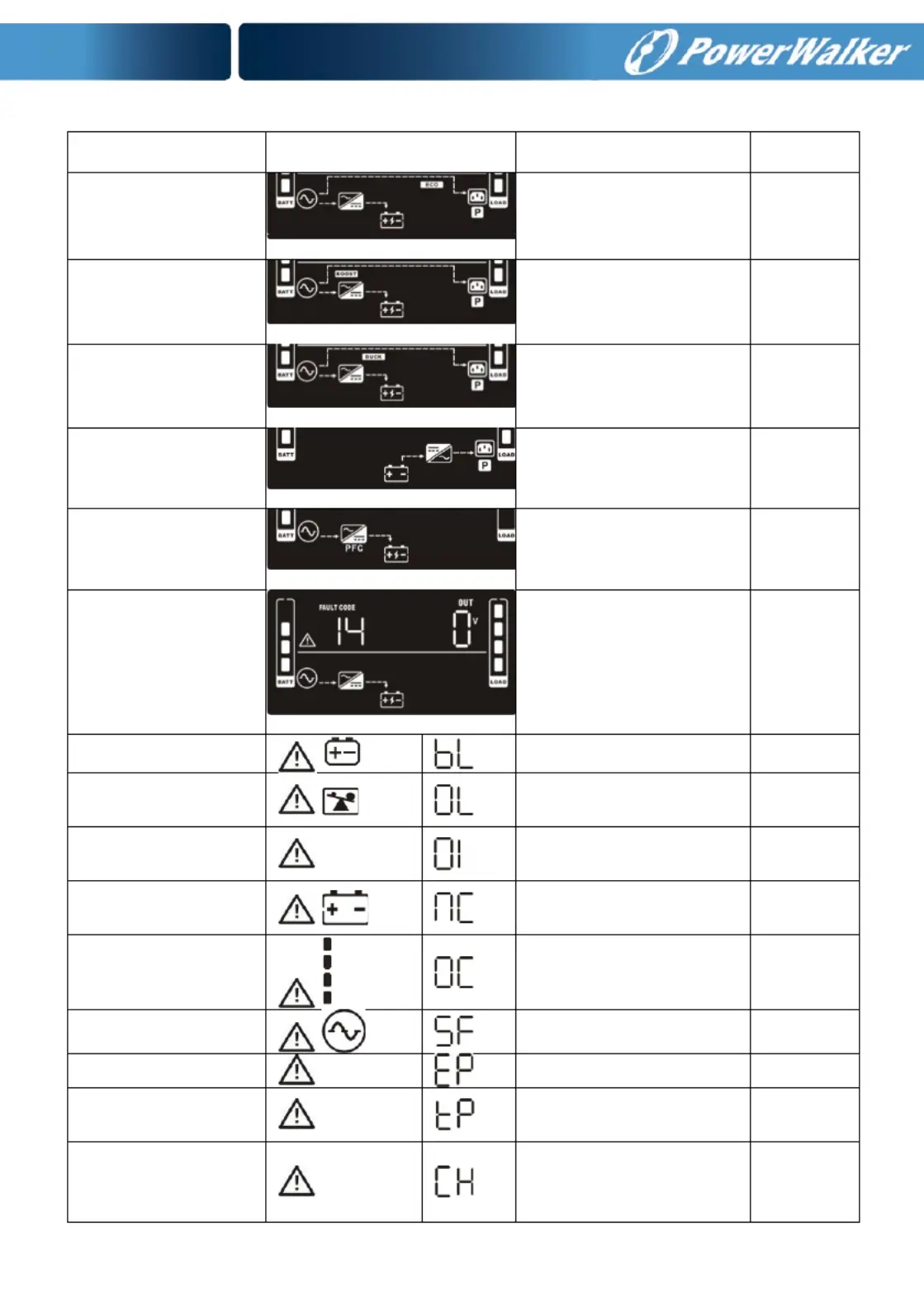

V. Modi und Warnungen

Warnung Alarm Icon

Veränderli

ECO- Modus Kein Alarm N/A

Boost- Modus (AVR) Kein Alarm N/A

Buck N/A-Modus (AVR) Kein Alarm

Batteriebetrieb Ton alle 10 Sekunden Ja

Standby Modus N/A- Kein Alarm

Fehlermodus

Kontinuierlicher Alarm

N/A

Schwache Batterie

Ton alle 2 Sekunden Nein

Überlastung (Fehler

43)

Ton jede Sekunde

Nein

Überstrom am

Eingang

2 Pieptöne alle 10

Sekunden

Nein

Akku ist nicht

angeschlossen

Ton alle 2 Sekunden

Nein

Akku überladen

(Fehler 27)

Ton alle 2 Sekunden

Nein

Verpolungsfehler

Ton alle 2 Sekunden

Nein

EPO aktiv

Ton alle 2 Sekunden

Nein

Temperatur zu hoch

(Fehler 41)

Ton alle 2 Sekunden

Nein

Ausfall des

Ladegeräts

(Fehler 45)

Ton alle 2 Sekunden

Nein

Produktspezifikationen

Marke:	PowerWalker
Kategorie:	Unterbrechungsfreies Stromversorgungssystem
Modell:	VI 1100 CW
Display-Typ:	LCD
Akustische Signale:	Ja
USB Anschluss:	Ja
Breite:	145 mm
Tiefe:	397 mm
Gewicht:	13050 g
Produktfarbe:	Schwarz
Akkuladezeit:	4 h
Höhe:	220 mm
Stecker:	C14-Koppler
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	20 - 95 %
Verpackungsbreite:	230 mm
Verpackungstiefe:	472 mm
Verpackungshöhe:	325 mm
Paketgewicht:	13050 g
Warentarifnummer (HS):	85078000
Betriebsanleitung:	Ja
Reaktionszeit:	10 ms
LED-Anzeigen:	Battery replacement, Fault
Geräuschpegel:	45 dB
RS-232 port:	1
Akku-/Batteriespannung:	12 V
Batteriekapazität:	7 Ah
Formfaktor:	Tower
Ausgangsleistung:	770 W
Eingangsfrequenz:	50/60 Hz
Anzahl Batteriezellen:	2
Leistungsfaktor:	0.7
Effizienz:	96 %
Anzahl der AC-Ausgänge:	6 AC-Ausgänge
USV-Topologie:	Line-Interaktiv
Eingangs-Betriebsspannung (min):	162 V
Eingangs-Betriebsspannung (max):	290 V
Ausgangskapazität:	1.1 kVA
Ausgangs-Betriebsspannung (min):	208 V
Ausgangs-Betriebsspannung (max):	240 V
Typische Backup-Zeit bei halber Belastung:	3 min
Typische Backup-Zeit bei voller Belastung:	10.9 min
Wellenform:	Sine
Stromstärke (maximal):	1.4 A
Crest-Faktor:	3:1
Effizienz (Online-Modus):	88 %
Notaus-Steckverbinder (EPO):	Ja
Regulierung der Ausgangsfrequenz:	±1 Hz
