ENGLISH

Quick Guide

PowerWalker VI CW Series

I. Setup Requirements

1. Leave sufficient space around for air circulation (recommended 10cm in front, 30cm

in the back and 30cm on sides)

2. - Keep ambient temperature below 40ºC. Between 40 50ºC the UPS will gradually

derate the maximal Power reaching 70% at maximal 50ºC.

3. Install the UPS at maximum altitude of 1000m. Between 1000-5000m the UPS will

gradually derate the maximal Power reaching 65% at 5000m.

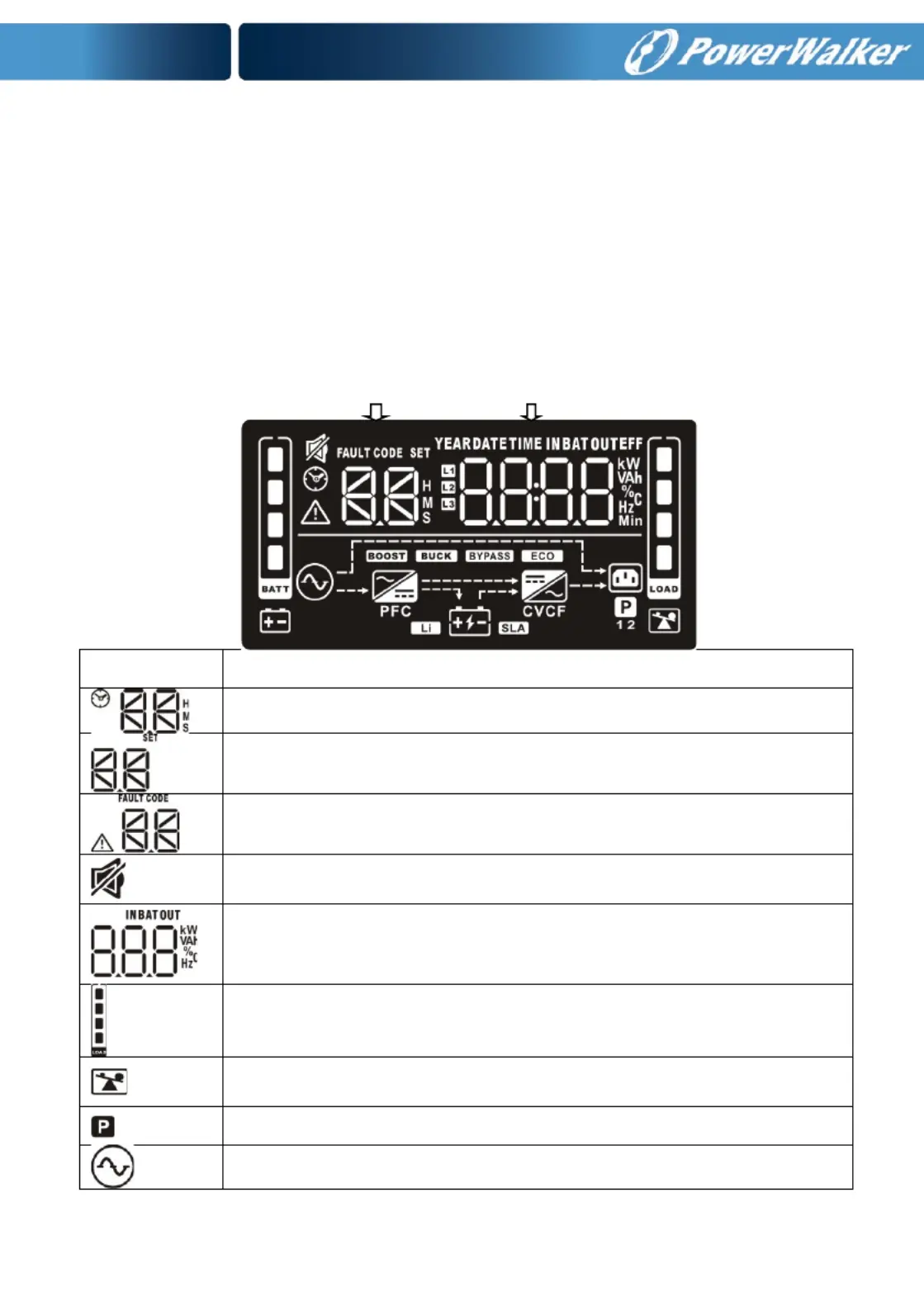

II. LCD Panel

Display

Function

Indicates the estimated backup time. H: hours, M: minute, S: second.

Indicates the configuration items

Indicates the warning and fault codes

Indicates that the UPS alarm is disabled.

Indicates the input voltage, input frequency, input current, battery voltage,

battery current, battery Power, ambient temperature, output voltage,

output frequency, load current and load percent.

Indicates the load level by 0- - - -100%. 24%, 25 49%, 50 74% and 75

Indicates overload.

Indicates that programmable management outlets are working.

Indicates the UPS connects to the mains.

Parameter 1 Parameter 2

ENGLISH

Indicates the battery is working.

Indicates charging status

Indicates the UPS is working in boost mode (AVR activated)

Indicates the UPS is working in buck mode (AVR activated)

Indicates the ECO mode is enabled.

Indicates the AC to DC circuit is working.

Indicates the inverter circuit is working.

Indicates the output is working.

Indicates the battery level by 0- - - -100%. 24%, 25 49%, 50 74%, and 75

Indicates low battery.

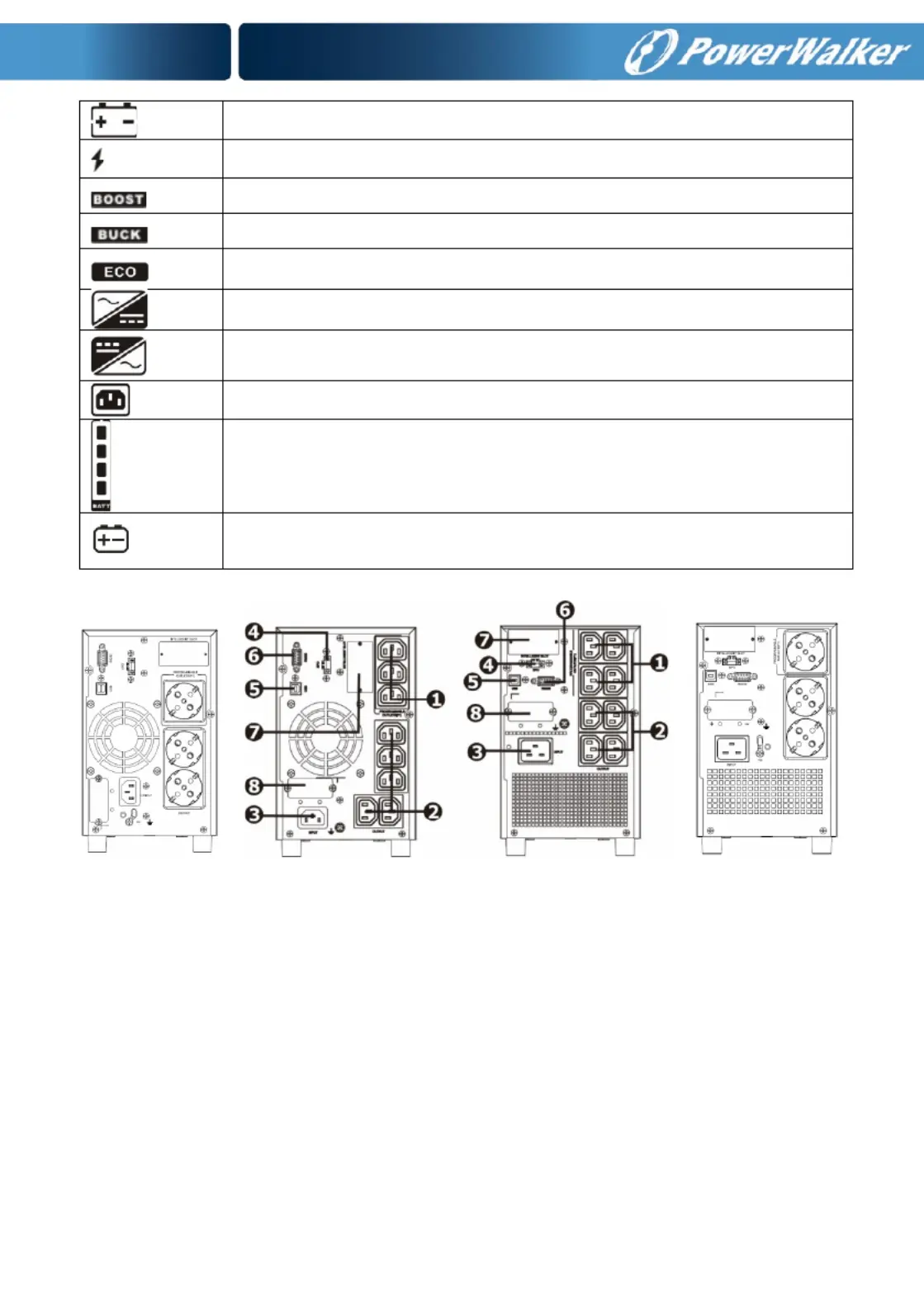

III. Rear panel view

1100/1500 VA

2000/3000 VA

1. Programmable outlets:

connect to non- critical loads.

Standard outlets:

connect to mission- critical loads.

3. AC input

4. “Emergency Power Off” connector (EPO)

5. USB communication port

6. - RS 232 communication port

7. SNMP intelligent slot

8. Battery Pack connector **

ENGLISH

IV. Communication ports

USB port

RS-232 port

Intelligent slot

Apart from standard USB Port, the UPS is equipped with RS-232. Those two ports do not work

at the same time.

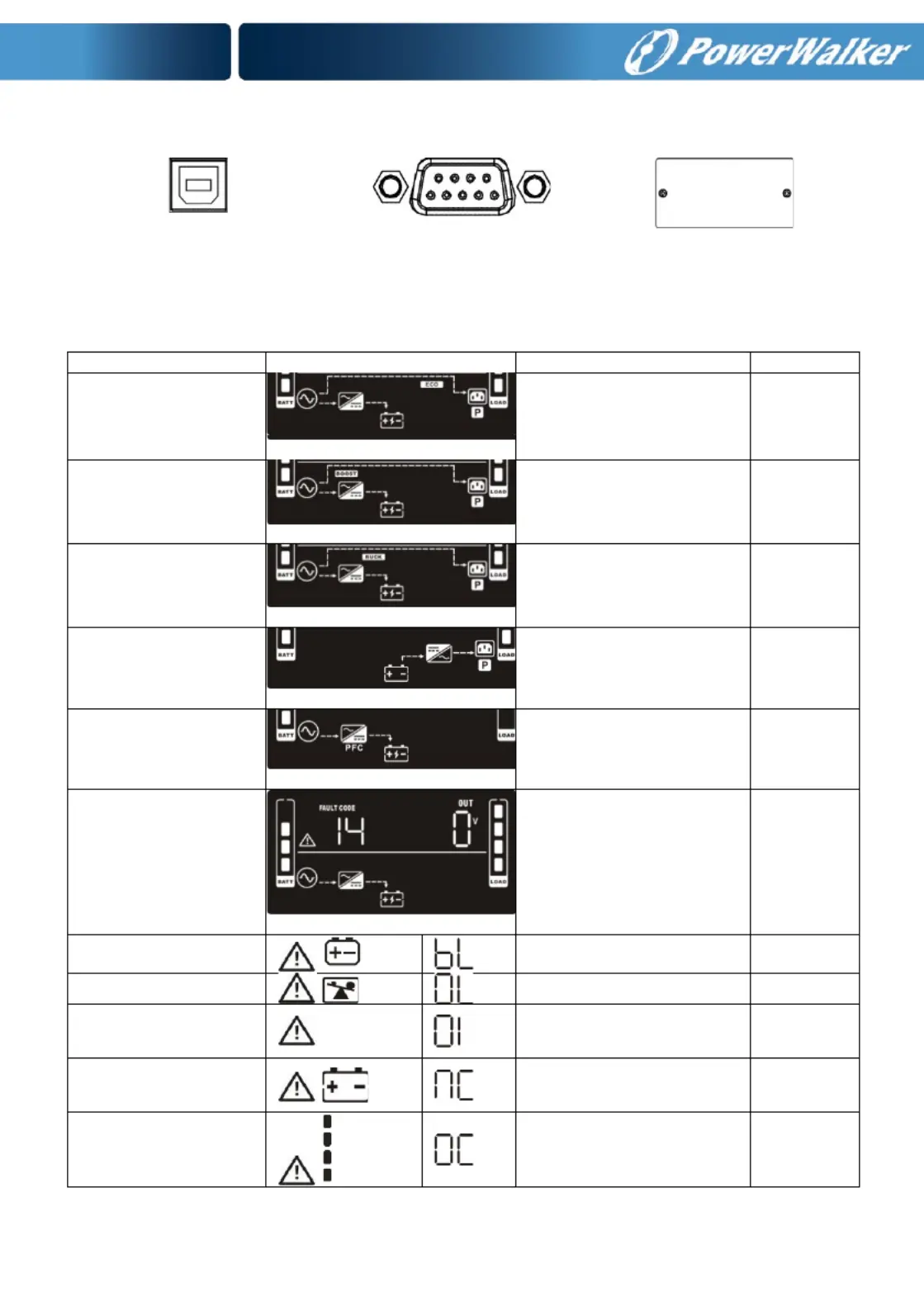

V. Modes and warnings

Warning

Icon

Alarm

Mutable

ECO mode

No Alarm N/A

Boost Mode (AVR)

No Alarm N/A

Buck Mode (AVR)

No Alarm N/A

Battery mode

Sounding every 10

seconds

Yes

Standby mode

No Alarm N/A

Fault Mode

Sounding continuously

N/A

Low Battery

Sounding every 2 seconds

Overload (Error 43)

Sounding every second

Over input current

Sounding 2 beep every 10

seconds

Battery is not

connected

Sounding every 2 seconds

Battery Over Charge

(Error 27)

Sounding every 2 seconds
