Seite 1/2
1

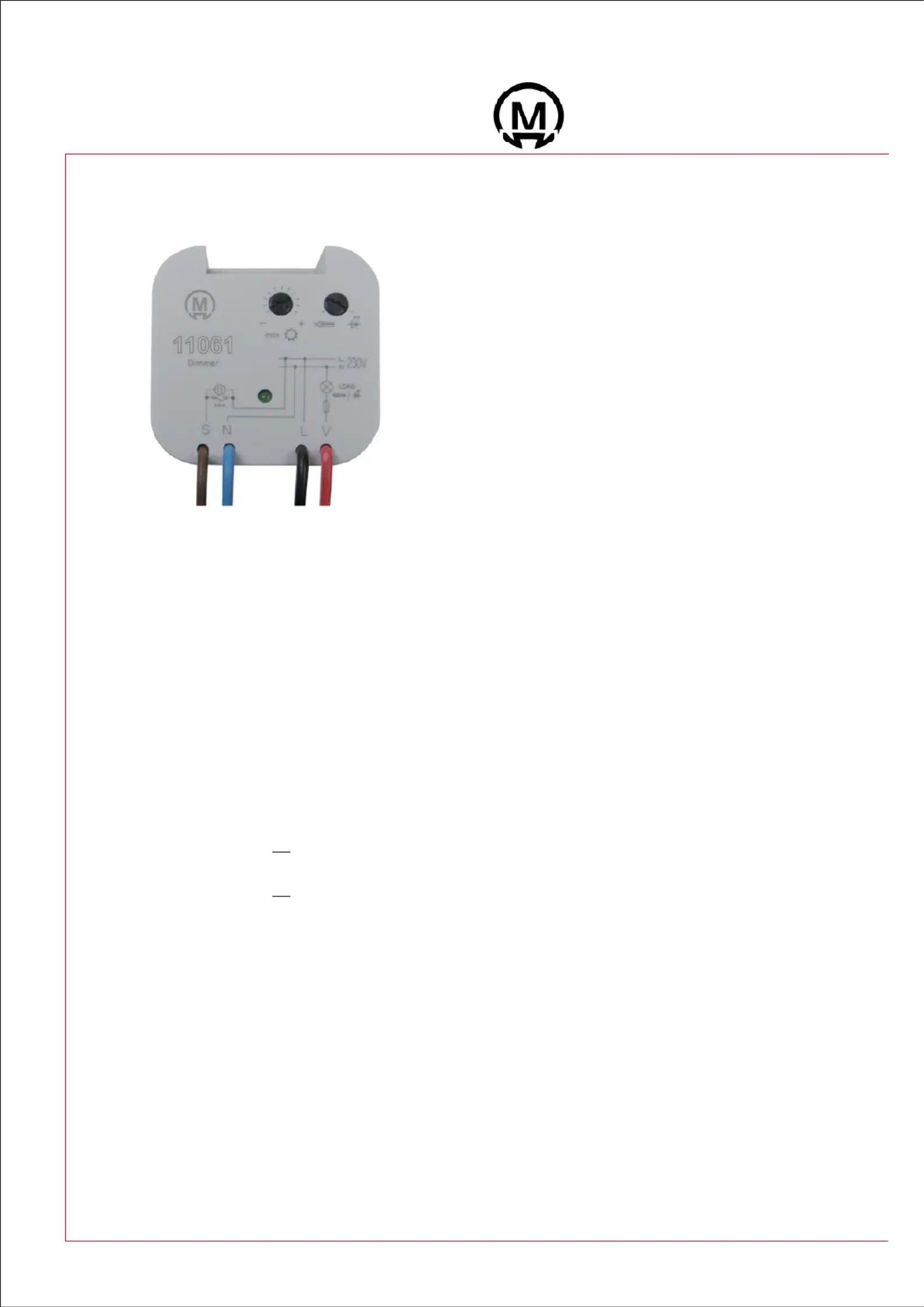

Sesam-Systems
Dimmer
für Unterputzmontage - CLF+LED
- Dimmer für dimmbare LED
- Dimmer für dimmbare CLF
- mit Tasteranschluss
- Unterputzmontage in eine Standarddose hinter Taster
- mit losen Litzen (90 mm Länge) für bessere Montage
- minimale Helligkeit einstellbar
- elektronischer Überlastungs- und Überhitzungsschutz
- Betriebsspannung 230 VAC, 50..60 Hz
- Abmessungen 49 x 49 x 21
- Betriebstemperatur -20 ... 35 °C
- Schutzart IP 30
- Lampentyp dimmbare LED-Lampen
dimmbare Energiesparlampen
- Nicht zu verwenden mit nicht-dimmbaren Lampen!
Auf die Bezeichung „dimmbar“ o.a. achten!
- Maximal anschließbare Taster
unbeleuchtet unbegrenzt
beleuchtet max. 10
Best. Nr. Typ
11061 UPDIM2
Dimmbare Energiesparlampen 160 W*
Dimmbare LED-Lampen 160 W*
(Phasenanschnitt-Steuerung / induktive Last)
Dimmbare LED-Lampen 160 W*
(Phasenabschnitt-Steuerung / kapazitive Last)
* cos φ = 1
Hinweis zur Einstellbarkeit der minimalen Helligkeit:
Mittels Potentiometer wird die minimale Helligkeit eingestellt. Ein dimmen unter diesen Wert ist nicht möglich.
ESL: Beim Einschalten der Lampe durch einen kurzen Tastendruck, wird mit maximaler Helligkeit eingeschal-
ten und dann auf das zuletzt gespeicherte Niveau heruntergedimmt.
2
Sesam-Systems
Dimmer

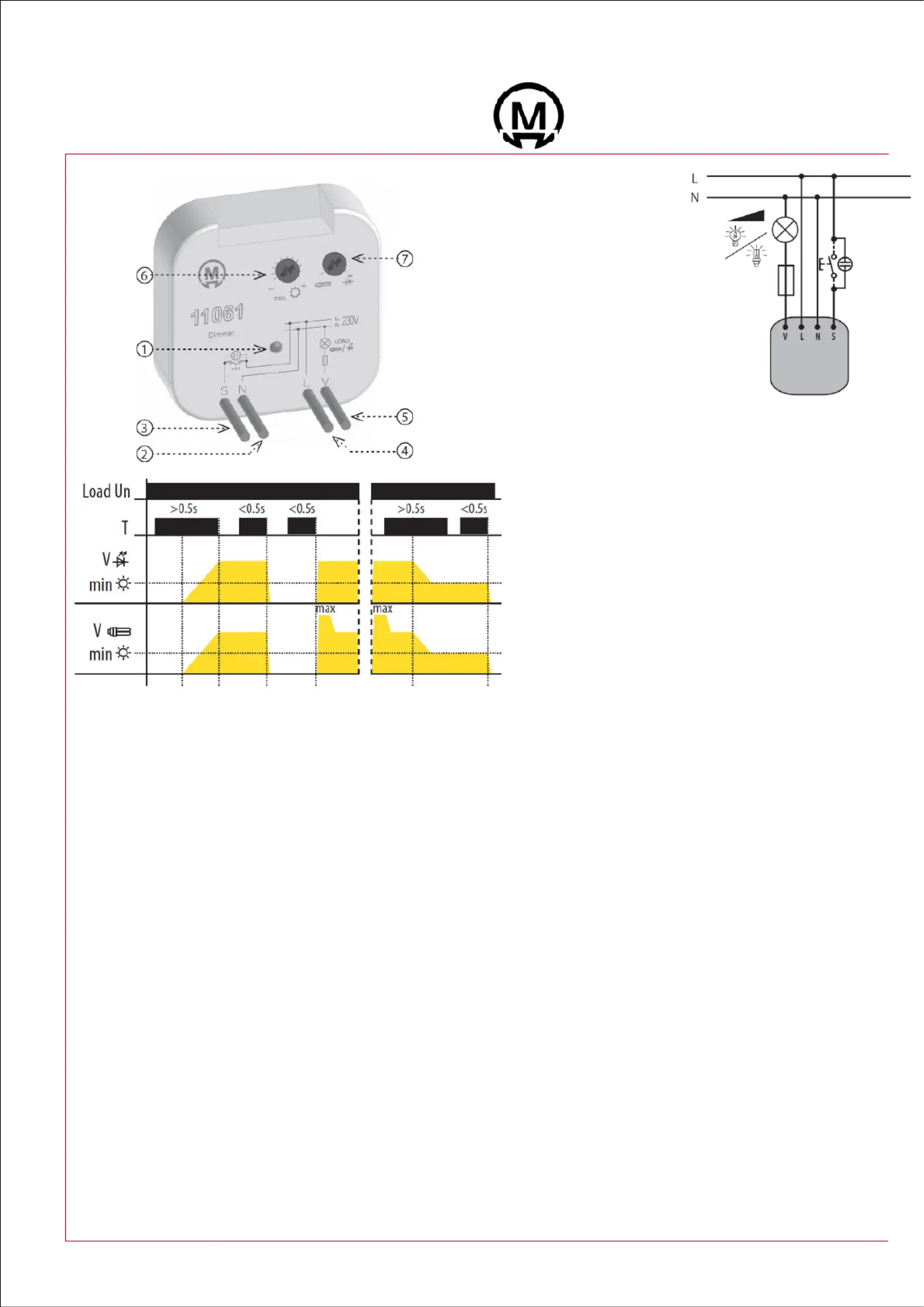

11061 - UPDIM2 - CLF+LED
Anschlüsse:
1) Versorgungsanzeige
2) Anschluß Neutral
3) Anschluß Taster
4) Anschluß Phase
5) Ausgang Verbraucher
6) Einstellung minimale Helligkeit
7) Auswahl Lichtquelle
Speicherfunktion:
Durch einen Tastendruck länger als 0,5 s wird gedimmt
und durch das Loslassen der zuletzt eingestellte
Dimmwerte gespeichert.
Das Dimmen der Helligkeit erfolgt graduell (min-max-
min). Ein kurzer Tastendruck (kürzer als 0,5 s) schaltet
das Licht ein bzw. aus.
Beschreibung:
Das Gerät ist für einphasigen Wechselstrom gebaut und muss nach aktuellen technischen und gesetzlichen
Normen installiert werden. Installation, Anschluss, Einstellung und Wartung muss durch qualifi ziertes Personal
anhand der Bedienungsanleitung erfolgen. Dieses Gerät enthält einen Schutz gegen Überspannungsspitzen
und Störungen in der Versorgung. Für die korrekte Funktion des Schutzes dieses Gerätes muss ein geeigneter
Schutz höheren Grades vorgelagert installiert werden. Die Möglichkeit zur Beseitigung von Störungen muss
gewährleistet sein. Vor der Installation muss der Hauptstromschalter in Position „OFF“ und das Gerät sollte
stromlos sein. Installieren Sie das Gerät nicht in der nähe von starken elektromagnetische Störung . Durch
die richtige Installation sollte eine gute Luftzirkulation entstehen, damit im Falle des Dauerbetriebes und einer
höhere Umgebungstemperatur, die maximale Betriebstemperatur des Geräts nicht überschritten wird. Für
die Installation und Einstellung sollte ein Schraubenzieher von ca. 2 mm Breite verwendet werden. Das Gerät
ist voll elektronisch – dies sollte beim Einbau berücksichtigt werden. Eine problemlose Funktion hängt auch
ab von der Art des Transports, der Lagerung und Handhabung. Im Falle von Anzeichen von Beschädigung,
Verformung, Funktionslosigkeit oder fehlenden Teilen darf das Gerät nicht installieren werden. Reklamieren Sie
das Gerät beim Verkäufer. Nachdem die Verwendung des Produkts ist Demontage und Recycling möglich.
Installation:
Installieren Sie das Gerät zwischen den vorhandenen Schalter und der Verkabelung. Die Dimmer sollten in
einer bestehenden elektrischen Verkabelung in einer Unterputzdose (z.B. 68er) installiert werden. Das Gerät-
kann überall installiert werden. Bitte berücksichtigen sie die dortigen Gegebenheiten. Das Gerät wird verwen-
det, um die Helligkeit der Lampen zu steuern, um ein angenehmes Beleuchtungsniveau zu erreichen. Mit
mehreren Dimmern auch von mehreren Standorten aus.
T 1.6 A
Sicherung
empfohlen
