4-474-024- (1)41
© 2013 Sony Corporation
Printed in China
In-Ceiling Bracket
YT-ICB630
Installationsanleitung
WARNUNG
Die Montage muss durch eine qualifizierte Person erfolgen und allen
ˎ
örtlichen Vorschriften entsprechen.
Stellen Sie sicher, dass der Montageort robust genug ist, um eine
ˎ
Last von mehr als 60 kg zu tragen, bevor Sie die Kamera sicher
montieren; anderenfalls kann die Kamera herunterfallen und schwere
Verletzungen verursachen. Wenn er nicht robust genug ist, kann die
Kamera herunterfallen und schwere Verletzungen verursachen.
Wenn Sie die Kamera in der Höhe befestigen, überprüfen Sie
ˎ
regelmäßig – mindestens einmal jährlich – dass sich die Verbindung
nicht gelöst hat. Wenn die Bedingungen dies erfordern, führen Sie die
Prüfung öfter durch.
Hinweise
Verwenden Sie zur Montage die mitgelieferten Schrauben. Die Verwendung
ˎ
anderer Schrauben als der mitgelieferten kann das Innere der Kamera schwer
beschädigen.
Vermeiden Sie den Gebrauch oder die Lagerung des Geräts an einem Ort, der
ˎ
starken Vibrationen oder Erschütterungen ausgesetzt ist.
Übersicht
YT-ICB630 ist ein Spezialpaket zur Verwendung mit den Netzwerkkameras der
SNC-WR600/WR630-Modellreihen.
Es wird verwendet, wenn das Gehäuse der Kamera in die Decke integriert wird
oder bei Gipsplatten u. ä., wenn das in der Decke verwendete Material nicht stark
genug ist, normale Schrauben zu halten.
Montieren Sie die Kamera an Decken mit einer Di cke von 10 mm bis
einschließlich 35 mm.
YT-ICB630 ist die spezielle Dome-Abdeckung für YT-LD124C/LD124S.
Hinweis
YT-ICB630 (Deckeneinbausatz) ist für den Einsatz drinnen gedacht. Er darf nicht
zur Montage im Freien verwendet werden.
Montage
1
Bringen Sie eine ø235 ± 2 mm große Bohrung in der Decke an.
Verwenden Sie die mitgelieferte Schablone.
Verwenden Sie die vier Schlitzlöcher auf der Schablone, um die
Mittelposition der Kamera zu bestimmen.
2
Befestigen Sie die Deckenhalterung mit einer Ankerschraube
(Ankerschrauben sind nicht im Lieferumfang enthalten) an der Decke.
Stellen Sie sicher, dass die Befestigungsplatten auf beiden Seiten der
Halterung sich in der Längsposition befinden (Voreinstellung), und
montieren Sie die Halterung in der Bohrung in der Decke. ( )
Die Öffnung in der Halterung markiert die Vorderseite der Kamera.
Passen Sie die Richtung beim Anbringen des Deckeneinbausatzes nach
Bedarf an.
3
Ziehen Sie die linke und rechte Schraube der Halterung an. Die Halterung
sollte fest an der Decke anliegen.
Während Sie die Schrauben im Uhrzeigersinn festziehen, schwingen die
aufrecht stehenden Befestigungsplatten nach außen und öffnen sich. Wenn
Sie die Schrauben weiter anziehen, schwingen die Befestigungsplatten
nach unten und greifen in die Decke ein. ( )
Stellen Sie sicher, dass die Befestigungsplatten fest in die Decke eingreifen.
Hinweis
Ziehen Sie die Schrauben auf 1,0 N•m (10 kgf•cm) oder weniger an. Zu
starkes Anziehen der Schrauben kann die Deckenhalterung beschädigen.
4
Verbinden Sie das Kabel mit der Deckeneinheit der Kamera.
Weitere Informationen finden Sie in der Montageanleitung der Kamera.
5
Setzen Sie die Deckeneinheit vollständig in die Halterung ein.
Richten Sie die Markierung auf der Deckeneinheit mit der Bohrung in
der Halterung aus.
Richten Sie die Vorsprünge an der Halterung an den Bohrungen in
der Deckeneinheit aus. Stellen Sie sicher, dass die Vorsprünge in die
Aussparungen passen.
Richten Sie die Bohrungen in der Deckeneinheit an den
Schraubenbohrungen in der Halterung aus.
6
Befestigen Sie mithilfe der mitgelieferten M4 10-Schrauben dieÏ
Deckeneinheit der Kamera an der Deckenhalterung. ( )
Warnung
Die Montage muss stets mit den mitgelieferten Schrauben erfolgen. Bei
Verwendung von anderen als den mitgelieferten Schrauben kann es zum
Herabfallen der Kamera kommen, was zu ernsthaften Verletzungen führen
kann.
7
Setzen Sie die Kamera in die Deckeneinheit ein, bis Sie ein Klicken hören. ()
Weitere Informationen finden Sie in der Montageanleitung der Kamera.
8
Bringen Sie die Abdeckung an (mitgeliefert). ( )
Platzieren Sie die Abdeckung über der Deckenhalterung und drehen Sie
die Abdeckung im Uhrzeigersinn, um sie zu befestigen.
Richten Sie beim Anbringen der Abdeckung den rechten Vorsprung
(eckig) der Abdeckung an der Kerbe in der Halterung aus. Drehen Sie
dann die Abdeckung im Uhrzeigersinn, bis der linke Vorsprung (rund)
mit der Kerbe übereinstimmt.
Sichern Sie die Abdeckung mit Schrauben.
Informationen zur Montage der erworbenen Dome-Abdeckung (YT-LD124C/
LD124S; separat erhältlich) finden Sie in der Anleitung zur YT-LD124C/
LD124S.
(Fortsetzung auf der Rückseite)

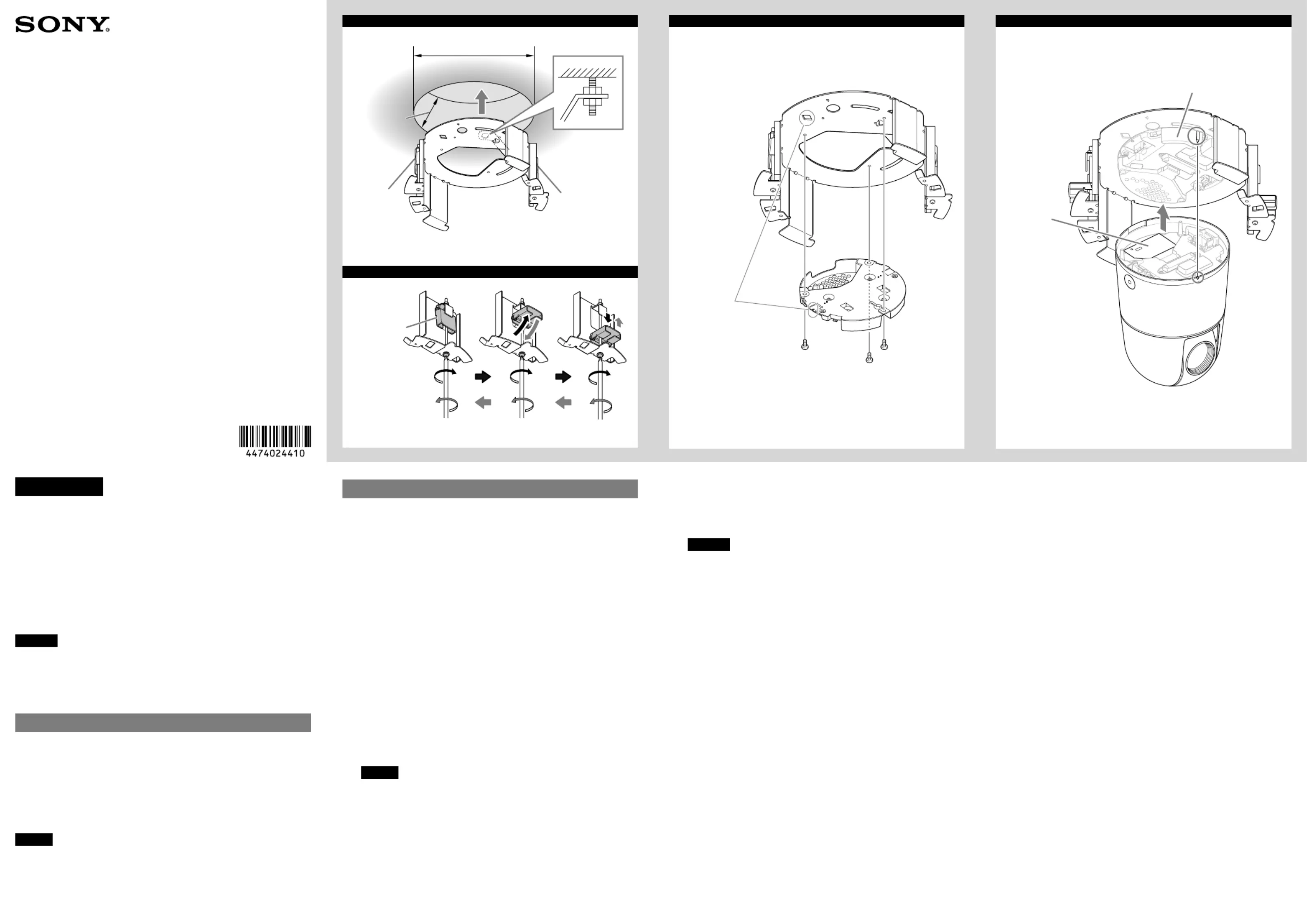

A
ø233 bis 237 große Bohrung
Decke
Befestigungsplatte
10 bis 35
Befestigungs-
platte
Einheit: mm
B
Befestigungs-
platte
Montage
Ausbau
C
Markierungen
ausrichten
M4 mitgelieferte Schrauben
D
Markierungen
ausrichten
Deckeneinheit
Belastbarkeit-
skennzeichnung
Ausbau
1
Halten Sie die Abdeckung fest und entfernen Sie dann die Schrauben an der
Abdeckung.
2
Entfernen Sie die Abdeckung, indem Sie die Abdeckung gegen den
Uhrzeigersinn drehen und dann vertikal nach unten ziehen.
Wenn sie sich nicht drehen lässt, drücken Sie auf beide Seiten der
Abdeckung, während Sie drehen ( a).
3
Entfernen Sie die Kamera von der Deckeneinheit.
Weitere Informationen finden Sie in der Montageanleitung der Kamera.
4
Lösen Sie die Schrauben und entfernen Sie die Deckeneinheit von der
Halterung.
5
Entfernen Sie die Kabelverbindung zur Deckeneinheit.
Weitere Informationen finden Sie in der Montageanleitung der Kamera.
6
Lösen Sie die linken und rechten Schrauben der Halterung, indem Sie sie
gegen den Uhrzeigersinn drehen, bis sich die Befestigungsplatten in der
Längsposition befinden.
7
Lösen Sie die Ankerschraube und entfernen Sie die Halterung von der
Decke.
Hinweise
Versuchen Sie nicht, die linke und rechte Schraube der Deckenhalterung weiter
ˎ
zu lockern, wenn sich die Befestigungsplatten in einer geschlossenen Position
befinden. Wenn die Befestigungsplatten zu starken Druck auf den oberen Teil
der Deckenhalterung ausüben, kann diese beschädigt werden.
Halten Sie die Halterung und Deckeneinheit beim Lösen der Schrauben fest.
ˎ
Andernfalls könnten Halterung und Deckeneinheit herunterfallen.
Technische Daten
Gewicht Ca. 990 g (mit Abdeckung)
Abmessungen Siehe .
Mitgeliefertes Zubehör Schablone (1), M4 10-Schrauben (3), Ï
Installationsanleitung (1 Satz)
Optionales Zubehör Dome-Abdeckung (durchsichtig) YT-LD124C
Dome-Abdeckung (abgedunkelt) YT-LD124S

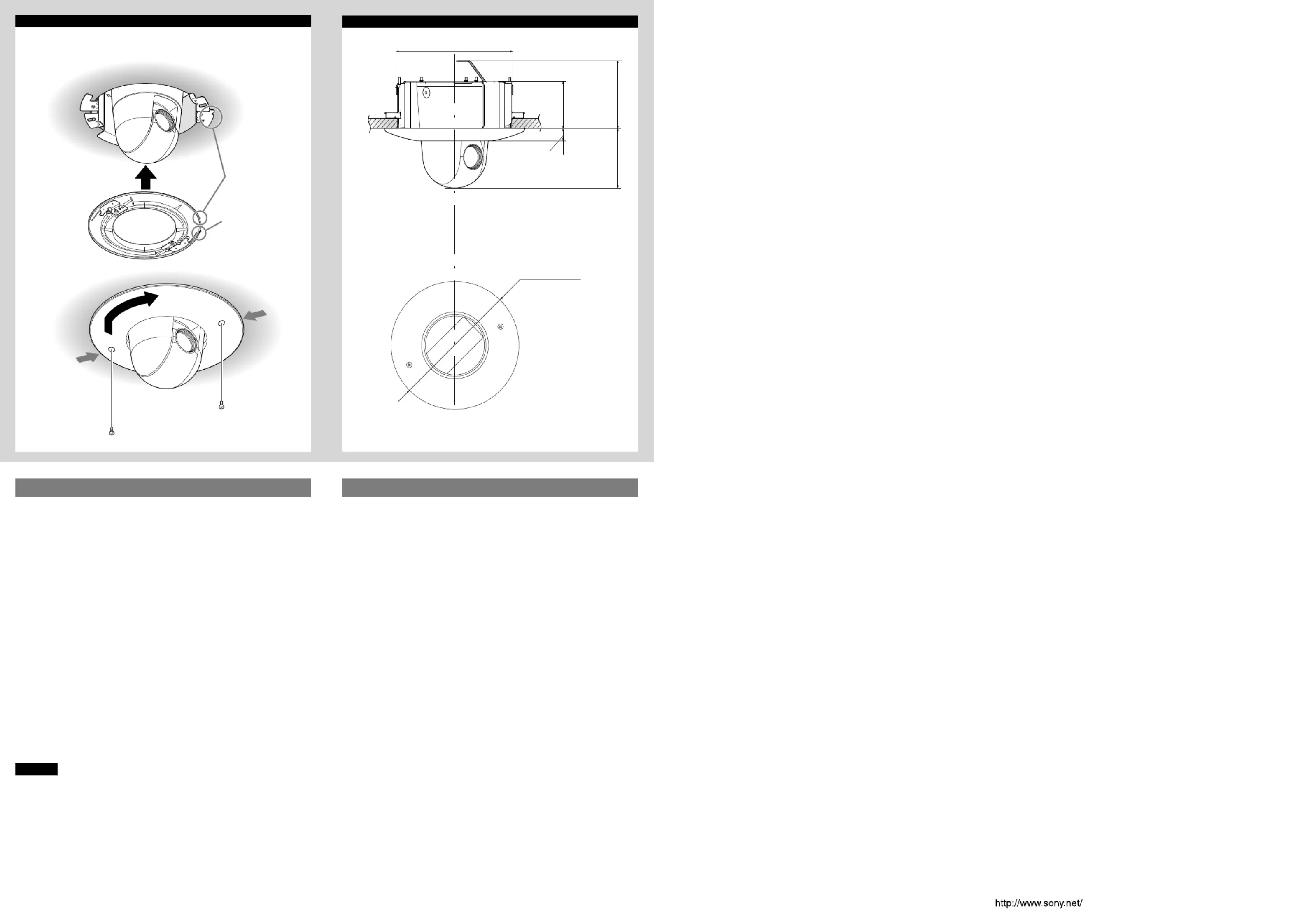

E
Markierungen
ausrichten
Vorsprung (rund)
a
a
F
225,7
ø270
90
131
23,8
115,1
225,7
Einheit: mm
