Seite 1/32
168565
Technik zum Wohlfühlen
6954.02
SBP 200, SBP 700 mit WPKI 3
Deutsch
Speicherbehälter mit Wärmepumpen-Kompaktinstallation
Gebrauchs- und Montageanweisung
Français
Réservoir tampon Kit compact pour pompes à chaleur
Instructions d'utilisation et de montage
Nederlands
Voorraadreservoir Compacte warmtepompinstallatie-SET
Gebruiks- en montageaanwijzingen
Svenska
Buffertank med kompaktinstallation
Drift- och montageinstruktion

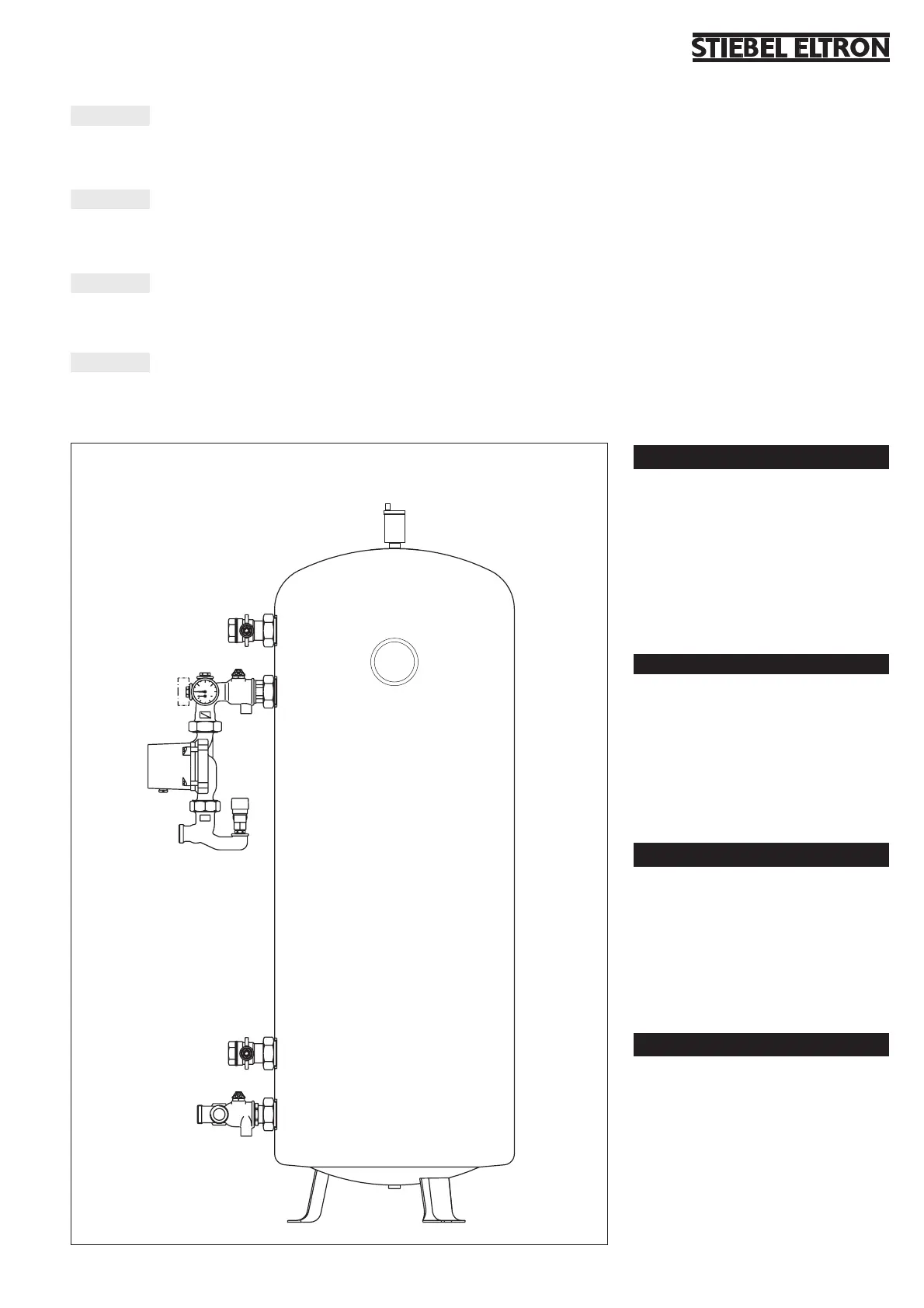

Abb. 1 / Fig. 1 / Afb. 1 / Figur 1
SBP 200 mit WPKI 3
Deutsch Seite 2 - 9
1. Gebrauchsanweisung 2
Gerätebeschreibung SBP 200, SBP 700 2
Aufbau der Speicherbehälter 2
Gerätebeschreibung WPKI 3 2
Aufbau der WPKI 3 2
2. Montageanweisung 5
Einbau des BGC 5
WPKI 3 6
Wartung und Kontrolle 7
3. Umwelt und Recycling 8
4. Kundendienst und Garantie 8
Français page 10 - 15
1. Instructions d’utilisation 10
Descriptions de l'appareil SBP 200, SBP 700 10
Pose du réservoir tampon 10
Descriptions de l'appareil WPKI 3 10
Constitution du WPKI 3 10
2. Instructions de montage 13
Montage du BGC 13
WPKI 3 14
Maintenance et contrôle 15
4. Garantie 15
Nederlands pagina 16 - 21
1. Gebruiksaanwijzing 16
Beschrijving van het toestel SBP 200, SBP 700 16
Opbouw van het voorraadreservoir 16
Beschrijving van WPKI 3 16
Opbouw van de WPKI 3 16
2. Montageaanwijzing 19
Opbouw van de BGC 19
WPKI 3 20
Onderhoud en controle 21
4. Garantie 21
Svenska Sida 22 -27
1. Bruksanvisning 22
Aggregatbeskrivning SBP 200, SBP 700 22
Buffertank uppbyggnad 22
Aggregatbeskrivning WPKI 3 22
Uppbyggnad av WPKI 3 22
2. Montageinstruktion 25
Montering av BGC 25
WPKI 3 26
Underhåll och kontroll 27
3. Miljö och återanvändning 27
4. Kundtjänst och garanti 27
2
SBP 200 Bestell-Nr.003800
SBP 700 Bestell-Nr. 003624
Gerätebeschreibung
Der geschlossene Standspeicher mit 200 l
bzw. 700 l Inhalt dient als Pufferspeicher für
Wärmepumpen.
Um einen störungsfreien Betrieb der Wär-
mepumpen zu gewährleisten, ist der Einsatz
von Pufferspeichern grundsätzlich zu empfeh-
len. Sie dienen zur Überbrückung der EVU-
Sperrzeiten und zur Entkopplung der beiden
Volumenströme Wärmepumpenkreis und
Heizkreis.
Zubehör
Einlegeteile Best.-Nr. 003711
Für den festen Rohranschluß des Puffer-
speichers und ohne Wärmepumpen-
Kompaktinstallation WPKI 3.
Dieser Bausatz enthält 4 Einlegeteile,
4 Dichtungen und 4 Überwurfmuttern G2.
Weiteres Zubehör siehe Planungs-Unterla-
gen.
Aufbau der Speicherbehälter
Die Speicherbehälter sind aus schwarzem
Stahlblech, und mit einer direkt aufgeschäum-
ten Wärmedämmung aus Polyurethan-
Schaum ausgestattet.
Die Dicke der Wärmedämmung beträgt beim
SBP 200 50 mm und beim SBP 700 80 mm,
wobei der SBP 700 zum problemlosen Trans-
port durch Türöffnungen seitlich abgeflacht
ist. Zum Auffüllen der seitlichen Abflachungen
werden zwei Segmente aus Polyurethan-
Schaum mit 4 Befestigungsbändern und Ver-
schlußstücken mitgeliefert.
An den Behälter-Vorderseiten befinden sich
beim SBP 200/700 vier Anschlüsse G 2, die
auf die Wärmepumpen-Kompaktinstallation
WPKI 3 abgestimmt sind. Beide Speicher sind
zusätzlich mit einem Stutzen G 1/2 mit
Schutzrohr für die Aufnahme eines
Temperaturfühlers ausgestattet.
Zusätzlich existieren am SBP 700 zwei An-
schlußstutzen G 1/2, die mit einer Kappe ver-
schlossen sind.
An den oberen Behälterböden ist für einen
Entlüfter je 1 Anschlußstutzen G 3/4 vorge-
sehen.
Zum Einbau der Elektro-Zusatzheizung BGC
sind beim SBP 200 und beim SBP 700 je
2 Anschlußstutzen G 1 1/2 vorgesehen
(siehe Abb. 2).
Abmessungen: siehe Abb. 2
Gewicht SBP 200: leer 64 kg
gefüllt 264 kg
Gewicht SBP 700: leer 145 kg
gefüllt 845 kg
Betriebsdruck: max. 3 bar Überdruck
1. Gebrauchsanweisung für den Benutzer und den Fachmann
WPKI 3 Best.-Nr. 073738
Die Wärmepumpen-Kompaktinstallation
WPKI 3 stellt eine Komponente der
Wärmepumpenanlage da und ist speziell für
die Pufferspeicher SBP 200 und SBP 700
gedacht.
Der vorliegende Wärmepumpen-Kompakt-
installations-Bausatz WPKI 3 bietet dem
Fachmann eine klare und übersichtliche
Anbindung des Pufferspeichers SBP an die
Wärmepumpe.
Notwendiges Zubehör
Bestell-Nr.
UP-Bausatz 32–60 07 06 30
UP-Bausatz 32–80 07 06 31
Zubehör
Druckschläuche, wärmegedämmt
G ¾" – 5 m (DN 19) 00 36 60
G 1" – 5 m (DN 25) 00 36 11
G 1¼" – 5 m (DN 32) 07 06 90
Schwingungsdämpfer
G ¾" x 0,75 m (DN 19) 00 37 26
G 1" x 1 m (DN 25) 00 35 18
G 1" x 2 m (DN 25) 00 32 79
G 1¼" x 1 m (DN 32) 00 35 53
Aufbau der WPKI 3
Der WPKI 3-Bausatz (siehe Abb. 3) enthält
alle erforderlichen Bauteile zum Anschluß der
Wärmepumpe an den Pufferspeicher
SBP 200 und SBP 700:
Wärmepumpen-Vorlauf
– Anschlußstück mit Kugelabsperrventil und
Rückschlagventil
– Thermomanometer
– Anschlußstück G 1 ¼ A (WP-Vorlauf)
– Sicherheitsventil
Wärmepumpen-Rücklauf
– Anschlußstück G 1 ¼ A (WP-Rücklauf) mit
Kugelabsperrventil und Anschluß für Füll-
und Entleerungshahn sowie Druckaus-
dehnungsgefäß
Heizungs-Vorlauf
– Anschlußstück mit Kugelabsperrventil
Heizungs-Rücklauf
– Anschlußstück mit Kugelabsperrventil
Die Umwälzpumpe gehört nicht zum
Lieferumfang. Sie ist entsprechend der
jeweiligen Wärmepumpen-Type und dem
Druckverlust der Anlage nach der
Auslegungstabelle auf Seite 6 auszuwählen.
Entsprechend der jeweiligen Anlage
sind zusätzlich folgende Gebrauchs-
und Montageanweisungen zu beach-
ten:
Heizungs-Wärmepumpe WPL, WPWE
Warmwasserbereitungs-Bausatz BBI
Heizungs-Regelgerät
Diese Anweisung sorgfältig aufbe-
wahren, bei Besitzerwechsel dem
Nachfolger aushändigen, bei Wartungs-
und etwaigen Instandsetzungsarbeiten
dem Fachmann zur Einsichtnahme
überlassen.
