1 Produktbeschreibung

Der Zwischenverstärker 4Z-WB arbeitet im Frequenzbereich von 250 ... 2.400 MHZ und ist ideal geeignet um Signale von

zwei Wide-Band-LNBs zu verstärken und die elektrischen Verluste von bis zu 80 Meter RG6 Kabel auszugleichen. Jeder

der 4 Verstärker verfügt über eine separat einstellbare Pegel- und Schräglagenkorrektur.

Die Stromversorgung übernimmt ein externes Netzteil (im Lieferumfang enthalten).

Der Verstärker ist ausschließlich für die Installation in Innenräumen zugelassen.

2 Sicherheitshinweise

• Die Installation des Verstärkers muss gemäß IEC60728-11 und nationalen Sicherheitsstandards erfolgen.

• Der Verstärker wird mit 230 V~ Netzteil versorgt. Diese Spannung ist lebensgefährlich.

• Alle Reparaturen müssen von qualifiziertem Personal durchgeführt werden..

• Önen Sie niemals das Gerät, ohne es vom Stromnetz zu trennen.

• Schließen Sie das Gerät nicht an das Stromnetz an, wenn das Netzteil oder der Stecker beschädigt ist.

• Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Kabel korrekt angeschlossen sind.

• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

• Die Netzsteckdose muss leicht zugänglich sein.

• Gerät vor Feuchtigkeit, Flüssigkeiten, Tropf- und Spritzwasser schützen.

• Keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät stellen.

• Gerät nicht in Feuchträumen betreiben.

• Gerät nur in gemäßigtem, nicht tropischem Klima verwenden.

• Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf das Gerät.

• Wenn das Gerät längere Zeit unter kalten Bedingungen gelagert wurde, bewahren Sie es mindestens 2 Stunden lang

in einem warmen Raum auf, bevor Sie es an das Stromnetz anschließen.

• Stecken Sie keine Gegenstände in die Lüungsönungen.

• Stellen Sie sicher, dass die Lüungsönungen nicht durch Gegenstände wie Zeitungen, Tischdecken, Gardinen oder

ähnliches abgedeckt werden.

• Montieren Sie das Gerät nur an senkrechten Flächen.

• Montieren Sie das Gerät mit einem Freiraum von mindestens 10 cm über, unter und vor dem Gerät.

3 Technische Daten

BezeichnungEinheitWert

ModelZwischenverstärker 4Z-WB

Artikel-Nr.0000/3244

EAN4019588032446

Signalpfad

FrequenzbereichMHz250 ... 2.400

Verstärkung @290 MHzdB18

@2.400 MHzdB30

PegeldämpfungsstellerdB-15 ... 0

SchräglagenkorrekturdB0 ... 8

AusgangspegeldBµV≤ 118 (35 dB IMA3, EN50083-3)

Allgemein

VersorgungsspannungV12 ... 15 (über Hohlbuchse 5.5/2.1 mm)

Stromaufnahme GerätmA560 @12V

Spannungsversorgung LNBmA≤ 600 (über die V Eingänge)

Nenntemperaturbereich°C-20 ... 50

Abmessung (B x H x T)mm118 x 150 x 39

4 Installation

Montieren Sie den Verstärker senkrecht an der Montagefläche um eine gute Belüung zu gewährleisten.

Der Verstärker muss mit 4 Flachkopf-Schrauben mit einem Durchmesser von 3,5 bis 4 mm befestigt werden - verwenden

Sie bei Bedarf passende Dübel. Die Schrauben sind nicht im Lieferumfang enthalten.

Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Typenschild entspricht und schließen Sie die den

Verstärker an die Stromversorgung an.

5 Bedienelemente und Anschlüsse

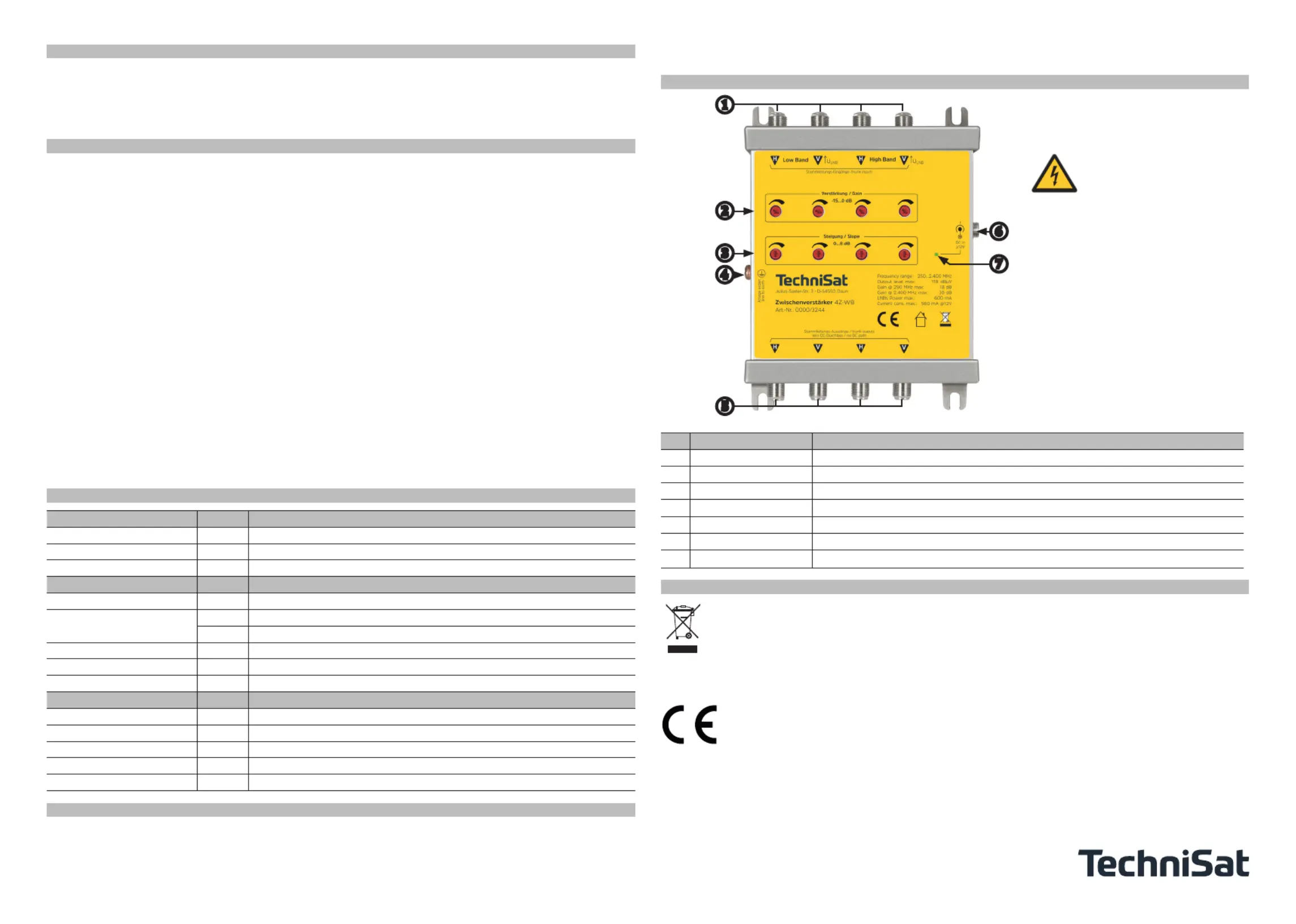

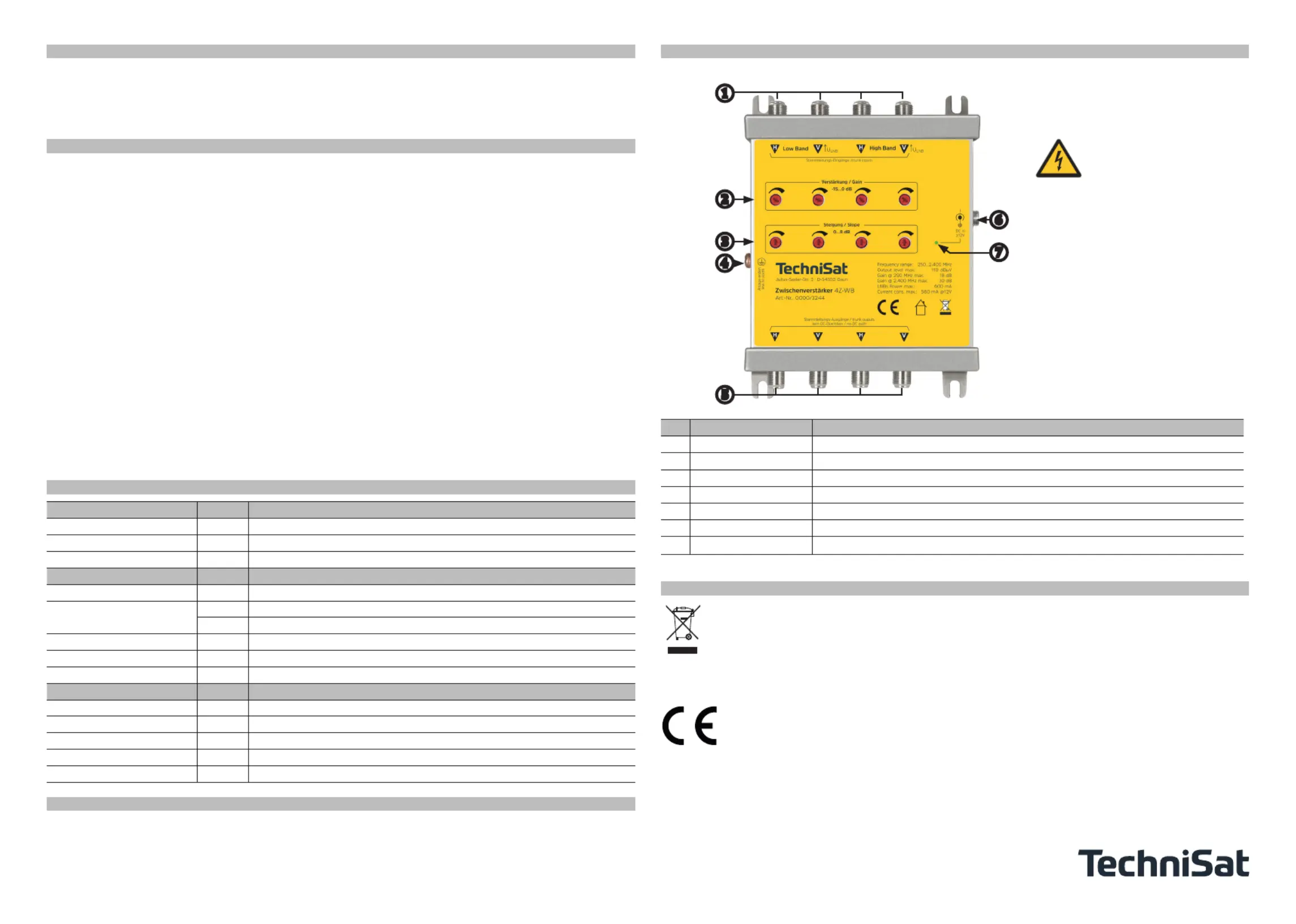

Abb. 1: Ansicht Zwischenverstärker 4Z-WB

NrNameFunktion

①

F-Buchse

4x Stammleitungseingänge, 2x LNB-Fernspeisespannung über V-Anschlüsse.

②

Verstärkung

Regler für Pegelkorrektur.

③

Steigung

Regler für Schräglagenkorrektur.

④

ErdungsklemmeAnschlussklemme für den Potentialausgleich.

⑤

F-Buchse

4x Stammleitungsausgänge, Gleichspannungsentkoppelt.

⑥

DC in 12V

Hohlbuchse 5.5/2.1 mm, Anschluss der externen Stromversorgung.

⑦

LED-Anzeige, grünFunktionsanzeige für Stromversorgung.

6 Entsorgungs-/Recycling-Hinweis

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES

EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte –

fachgerecht entsorgt werden. Bie geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an

den dafür vorgesehenen öentlichen Sammelstellen ab.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 03/18

Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun

❸

❶

❷

❹

❺

❻

❼

Warnung

Lebensgefahr durch Stromschlag!

Bei Wandmontage: Stellen Sie vor dem

Bohren der Löcher sicher, dass keine

elektrischen Leitungen in der Wand

verlaufen.
