Bedienungsanleitung

GIGASWITCH 9/20

Kompakt-Multischalter für 20 Teilnehmer

zur Verteilung von 2 Orbitpositionen und terrestrischen Signalen

1 Verwendungszweck

Der Multischalter 9/20 verteilt 2 Orbitpositionen (8 SatBlöcke) an bis zu 20 Teilnehmer GIGASWITCH

und ermöglicht die Einspeisung von wahlweise DVB-T/T2, DAB+, UKW oder Kabel-TV.

Der GIGASWITCH 9/20 ist für die Übertragung von DOCSIS-Signalen ausgelegt und somit ideal geeignet

zur gleichzeitigen Nutzung der Internet & Telefon Angebote der Kabelnetzbetreiber in der Sat-Haus-

verteilanlage. Beachten Sie, dass dazu ggf. ein separater Hausanschlussverstärker mit Rückwegpfad

vorgeschaltet werden muss, um die strengen Pegelanforderungen der Kabelnetzbetreiber für das Rück-

wegsignal am Hausübergabepunkt einzuhalten. Nicht genutzte Teilnehmeranschlüsse sollten mit Ab-

schlusswiderständen (Art.-Nr. 0002/3077) versehen werden, um die Einstreuung von Störsignalen in

das Kabelnetz zu verhindern.

2 Sicherheitsinformationen

Zu ihrem Schutz lesen Sie bie die Sicherheitsinformationen vor der Montage sorgfältig durch. Der

Hersteller übernimmt keine Haung für Schäden, die durch unsachgemäße Handhabung und durch

Nichteinhaltung der Sicherheitsbestimmungen entstanden sind.

• Die Komponenten sind in trockenen Räumen auf ebener, schwer entﬂammbarer Fläche zu montie-

ren.

• Bauen Sie die Geräte nicht in die Dachisolation ein. Achten Sie auch darauf, dass Gerät und Netzteil

von Lu umgeben sind.

• Installieren Sie die Anlage im stromlosen Zustand.

• Das Gerät ist für die Nutzung in Innenräumen ausgelegt.

• Die Antennenanlage ist zu erden.

• Die Antennenanlage ist den Bestimmungen entsprechend gegen Blitzschlag zu schützten.

• Die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der elektrischen

Sicherheit müssen berücksichtigt werden.

• Nationale genehmigungsrechtliche Regelungen für Rundfunkempfangsanlagen sind zu beachten.

• Önen Sie niemals das Gerät.

Ein eventuell notwendiger Eingri darf nur von geschultem Personal ausgeführt werden. In folgenden

Fällen müssen Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bien:

• Das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen.

• Bei Fehlfunktionen.

• Bei starken äußeren Beschädigungen.

Inhaltsverzeichnis

1 Verwendungszweck ��2

2 Sicherheitshinweise ��2

3 Abbildung GIGASWITCH 9/20 3 ��

4 Montage und Inbetriebnahme der Anlage 3 ��

4.1 Allgemeines ......................................................................................................................................................................... 3

4.2 Wahl der Außeneinheit / LNB 3 ....................................................................................................................................

4.3 Erdung ....................................................................................................................................................................................4

4.4 Stromversorgung ............................................................................................................................................................... 4

4.5 Installationsbeispiel .......................................................................................................................................................... 5

5 Zubehör und Installationsmaterial 5 ��

5.1 Stecker und Kabel 5 ...........................................................................................................................................................

5.2 Antennensteckdosen ....................................................................................................................................................... 6

6 Technische Daten 7 ��

7 CE-Kennzeichnung und Konformitätserklärung 7 ��

8 Fehlersuchhilfen��8

9 Entsorgung ��8

10 Kontaktadresse ��8

11 Urheberrecht und Copyright 8 ��

3 Abbildung GIGASWITCH 9/20

4 Montage und Inbetriebnahme der Anlage

4�1 Allgemeines

• Eine Sternverteilung vom Dachboden oder aus der Hausmie heraus wird empfohlen.

• Da Koaxialkabel sehr empﬁndlich sind, sollten Sie diese erst spät im Bauablauf verlegen.

• Verwenden Sie zur Installation wenn möglich Leerrohre.

• Knicken Sie die Kabel nicht!

• Eine Überprüfung der Kabel auf Kurzschluss vor dem Kontaktieren vermeidet eine spätere zeitrau-

bende Fehlersuche.

• Achten Sie darauf, dass die Leitungen vom LNB nicht untereinander vertauscht wer den. Zur

Erleichterung verwenden Sie am besten das Multymedia-Kabel oder kenn zeichnen Sie die entspre-

chenden Kabel mit einem geeigneten Sti.

• Verlegen Sie die Kabel möglichst durchgehend.

• Ziehen Sie die Muern der F-Stecker mäßig fest.

• Die Satellitensignale der Teilnehmerausgänge 9…12 (Gruppe C) haben die höchste Schräglagenent-

zerrung. Hier können Sie längere Teilnehmerleitungen anschließen.

• Die Signalqualität (dargestellt unter Antenneneinstellungen im Menü Ihres Empfängers) sollte gut

im gelben, besser im grünen Bereich sein. Nutzen Sie Antennenmessgerät beurteilen sie die MER.

Die minimale MER entnehmen Sie bie der Bedienungsanleitung des Antennenmessgerätes.

• Sorgen Sie dafür, dass an den Stammeingängen vergleichbare Pegel anliegen.

• Achten Sie bei der Verteilung von terrestrischen Programmen darauf, möglichst Signale mit ähnli-

chem Pegel einzuspeisen. Bei Bedarf LTE-Filter vorschalten.

4�2 Wahl der Außeneinheit / LNB

Zum Empfang empfehlen die Verwendung des leistungsstarken SATMAN 65 Spiegels in Kombination

mit Quaro-LNBs. Quaro-Switch-LNBs sind nicht geeignet.

Setzen Sie möglichst sparsame LNBs ein (<150mA) Nur so kann sichergestellt werden, dass das Gerät

auch ohne Netzteil zuverlässig funktioniert.

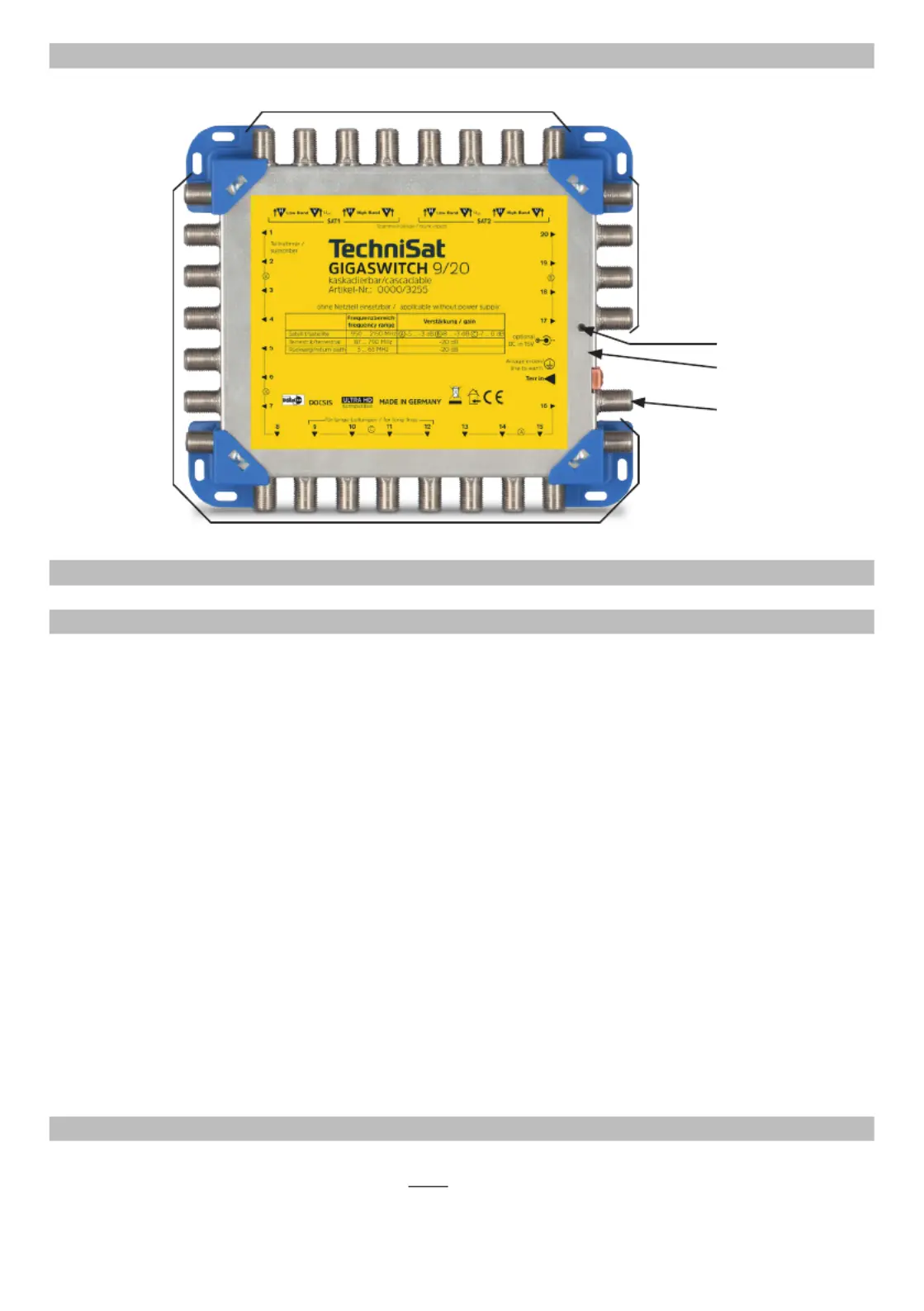

Stammleitungseingänge SAT

Teilnehmerausgänge

DC-Buchse

15V / 1,2A

Terrestrik-Eingang

Power-Indikator

Produktspezifikationen

Marke:	TechniSat
Kategorie:	Nicht kategorisiert
Modell:	GigaSwitch 9/20
Breite:	174 mm
Tiefe:	150 mm
Gewicht:	600 g
Höhe:	33 mm
Betriebstemperatur:	-25 - 45 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 70 %
Verpackungsbreite:	265 mm
Verpackungstiefe:	156 mm
Verpackungshöhe:	57 mm
Paketgewicht:	900 g
Eingangsspannung:	230 V
Eingangsfrequenz:	50 Hz
Anzahl der Ausgänge:	20 Ausgänge
Anzahl der Eingänge:	9 Eingänge
Durchgangsverlust (Satellit):	25 dB
Satellite Channel Router (SatCR) Frequenzbereich:	950 - 2150 MHz
