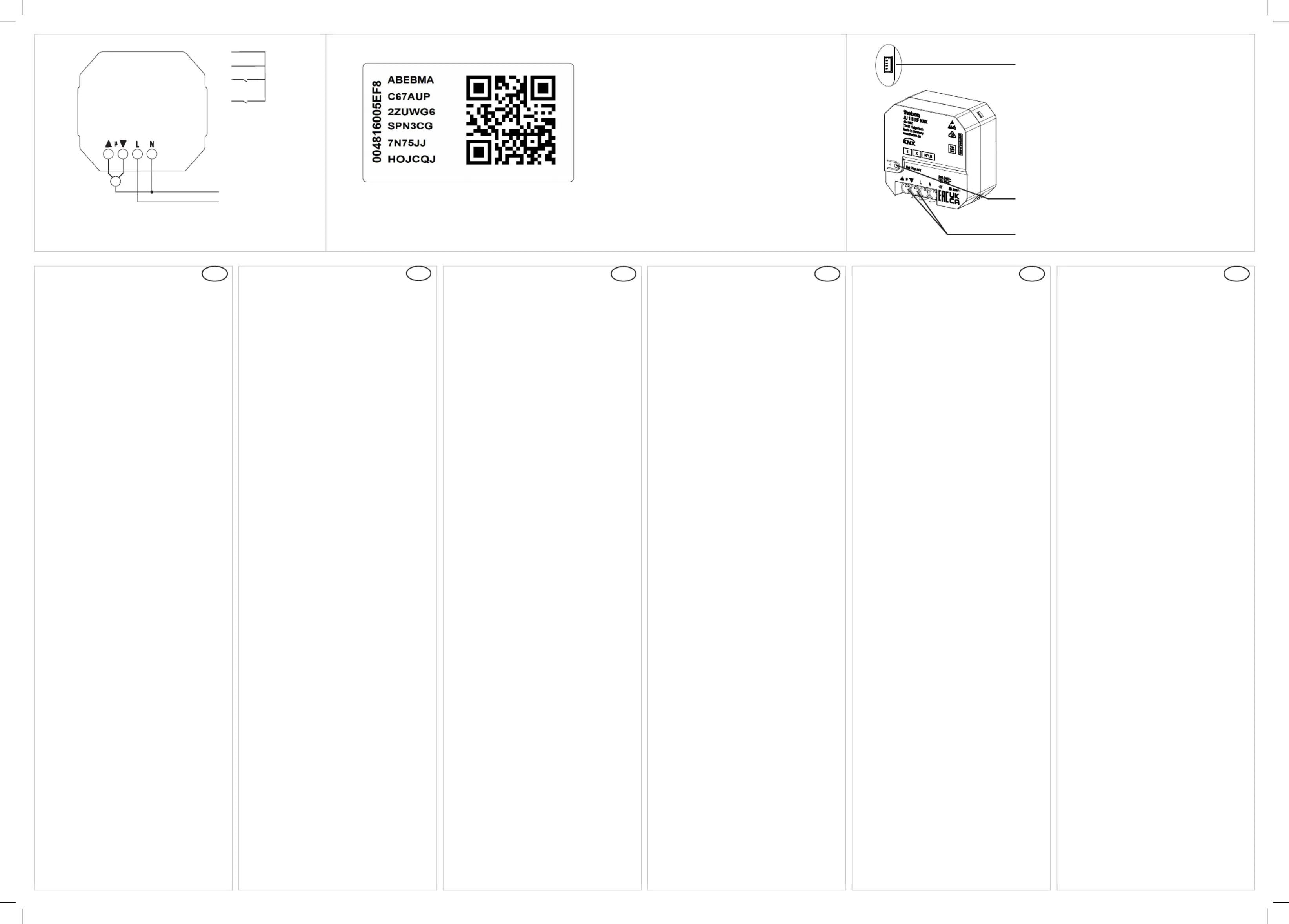

WARNUNG

Lebensgefahr durch elektrischen Schlag oder

Brand!

•

Montage ausschließlich von Elektrofachkraft

durchführen lassen!

•

Vor Montage/Demontage Netzspannung

freischalten!

•

Für detaillierte Funktionsbeschreibungen das

KNX-Handbuch verwenden.

Allgemeine Infos

• Der Funk-Jalousieaktor JU 1 S RF KNX ent-

spricht EN 60669-2-1 bei bestimmungsge-

mäßer Montage.

• Er kann mit konventionellen Tastern/Schal-

tern in Unterputzdosen eingebaut werden.

• Binäreingang für potenzialfreie Kontakte

(Temperatureingang, Fensterkontakt).

• Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden.

Technische Daten

Betriebsspannung: 230–240 V AC, 50–60 Hz

Standby Leistung min.: < 0,4 W

Kontaktart: Schließer

Schaltleistung: 5 A (bei 240 V AC, cos = 1)ϕ

Mindestlast: 230 V/10 mA

Schutzart: IP 20

Schutzklasse: II bei bestimmungsgemäßer

Montage

Betriebstemperatur: – 5 °C ... + 45 °C

Binäreingänge:

– Kontaktspannung: 3,3 V

– Kontaktstrom: 0,5 mA

– Max. Kabellänge: 3 m (externe Eingänge)

– Länge Anschlussdrähte: 25 cm

Bemessungsstoßspannung: 4 kV

Verschmutzungsgrad: 2

Anschlussquerschnitt: 4 mm

2

Abmessungen: 44,4 x 48,6 x 24,9 mm

Funkfrequenz: 868,3 MHz (KNX RF1.R)

Sendeleistung: < 10 mW

Reichweite Freifeld: bis zu 100 m

Hiermit erklärt die Theben AG, dass dieser Funkan-

lagentyp der Richtlinie 2014/53/EU entspricht. Der

vollständige Text der EU-Konformitätserklärung ist

unter der folgenden Internetadresse verfügbar:

www.theben.de/red-konformitaet

DE

WARNING

Danger of death through electric shock

or re!

•

Installation should only be carried out by

professional electrician!

•

Disconnect the mains power supply prior to

installation and/or disassembly!

•

Please refer to the KNX manual for detailed

functional descriptions.

General information

• The wireless blinds actuator JU 1 S RF KNX

conforms to EN 60669-2-1 if correctly

installed.

• It can be installed with conventional push

buttons/switches in ush-mounted boxes.

• Binary input for potential-free contacts (tem-

perature input, window contact).

• The ETS (Engineering Tool) is used to select

application programmes, to assign specic

parameters and addresses, and to transfer

them to the device.

Technical data

Operating voltage: 230–240 V AC, 50–60 Hz

Standby output: min.: < 0,4 W

Type of contact: NO contact

Switching capacity: 5 A (at 240 V AC, cos = 1)ϕ

Minimum load: 230 V/10 mA

Protection rating: IP 20

Protection class: II subject to correct installation

Operating temperature: – 5 °C ... + 45 °C

Binary inputs:

– Contact voltage: 3.3 V

– Contact current: 0.5 mA

– Max. cable length: 3 m (external inputs)

– Length of connecting wires: 25 cm

Rated impulse voltage: 4 kV

Pollution degree: 2

Connection cross-section: 4 mm

2

Dimensions: 44.4 x 48.6 x 24.9 mm

Radio frequency: 868,3 MHz (KNX RF1.R)

Transmission power: < 10 mW

Range open eld: up to 100 m

Theben AG herewith declares that this type of radio

installation complies with Directive 2014/53/EU. The

complete text of the EU Declaration of Conformity is

available at the following Internet address:

www.theben.de/red-konformitaet

EN

AVERTISSEMENT

Danger de mort, risque d‘électrocution et

d‘incendie!

•

Le montage doit être effectué exclusivement

par un électricien spécialisé

!

•

Désactiver la tension réseau avant le monta-

ge/ le démontage !

•

Pour la description détaillée des fonctions, se

reporter au manuel KNX.

Informations générales

• L‘actionneur de store à commande radio

JU 1 S RF KNX répond aux exigences de la

norme EN 60669-2-1 en cas de montage

conforme.

• Il peut être monté avec des boutons-pous-

soirs/interrupteurs conventionnels dans des

boîtiers encastrés.

• Entrée binaire pour contacts sans poten-

tiel (entrée de la température, contact de

fenêtre).

• L‘ETS (Engineering Tool) permet de sélection-

ner les programmes d‘application, d‘attribuer

les paramètres et les adresses spéciques et

de les transmettre à l‘appareil.

Caractéristiques techniques

Tension de service : 230–240 V AC, 50–60 Hz

Puissance en veille min. : < 0,4 W

Type de contact : contact à fermeture

Puissance de commutation : 5 A (à 240 V AC,

cos = 1)ϕ

Charge minimale : 230 V/10 mA

Indice de protection : IP 20

Classe de protection : II en cas de mont. con-

forme

Température de service : – 5 °C ... + 45 °C

Entrées binaires :

– Tension de contact : 3,3 V

– Courant de contact : 0,5 mA

– Longueur de câble max. : 3 m (entrées ext.)

– Longueur des câbles de connexion : 25 cm

Tension assignée de tenue aux chocs : 4 kV

Degré de pollution : 2

Section de raccordement : 4 mm

2

Dimensions : 44,4 x 48,6 x 24,9 mm

Fréquence radio : 868,3 MHz (KNX RF1.R)

Puissance d‘émission : < 10 mW

Portée en champ libre : jusqu‘à 100 m

Par la présente, Theben AG déclare que ce type de

système radio est conforme à la directive 2014/53/

UE. Le texte intégral de la déclaration de conformité

de l‘UE est disponible à l‘adresse Internet suivante :

www.theben.de/red-konformitaet

FR

AVVERTIMENTO

Pericolo di morte per scosse elettriche o incendio!

•

Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

•

Prima del montaggio o dello smontaggio scol-

legare la tensione di rete!

•

Per descrizioni di funzionamento dettagliate

fare riferimento al manuale KNX.

Informazioni generali

• L‘attuatore radio per veneziane JU 1 S RF

KNX corrisponde alla norma EN 60669-2-1

se montato in modo conforme.

• È possibile installarlo con i pulsanti/interrut-

tori convenzionali in scatole a incasso.

• Ingresso binario per contatti a potenziale

zero (ingresso temperatura, contatto nes-

tra).

• Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, asseg-

nare e trasmettere all‘apparecchio i parametri

e indirizzi specici.

Dati tecnici

Tensione d‘esercizio: 230–240 V AC, 50–60 Hz

Potenza in standby min.: < 0,4 W

Tipo di contatto: contatto di chiusura

Potenza di commutazione: 5 A (a 240 V AC,

cos = 1)ϕ

Carico minimo: 230 V/10 mA

Classe di protezione: IP 20

Classe di protezione: II in caso di montaggio

conforme

Temperatura d‘esercizio: – 5 °C ... + 45 °C

Ingressi binari:

– Tensione di contatto: 3,3 V

– Corrente di contatto: 0,5 mA

– Max. lunghezza cavo: 3 m (ingressi esterni)

– Lunghezza cavi di collegamento: 25 cm

Grado di inquinamento: 2

Sovratensione transitoria nominale: 4 kV

Sezione di collegamento: 4 mm

2

Dimensioni: 44,4 x 48,6 x 24,9 mm

Frequenza radio: 868,3 MHz (KNX RF1.R)

Potenza di trasmissione: < 10 mA

Gamma campo libero: no a 100 m

Con la presente, Theben AG dichiara che questo tipo

di impianto radio è conforme alla direttiva 2014/53/

UE. Il testo completo della dichiarazione di conformità

UE è disponibile al seguente indirizzo Internet:

www.theben.de/red-konformitaet

IT

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o

incendio!

•

¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

•

¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

•

Consulte el manual KNX si desea obtener una

descripción detallada del funcionamiento.

Información general

• El actuador de persiana por radio JU 1 S RF

KNX se ajusta a la norma EN 60669-2-1 en

caso de montaje conforme a lo previsto.

• Se pueden montar en cajas empotradas con

pulsadores/interruptores convencionales.

• Entrada binaria para contactos de libre

potencial (entrada de temperatura, contacto

en ventana).

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros

especícos y direcciones y transmitirlos al

aparato.

Datos técnicos

Tensión de servicio: 230–240 V AC, 50–60 Hz

Potencia en standby mín.: < 0,4 W

Tipo de contacto: contacto de cierre

Potencia de conmutación máx.: 5 A (con 240 V

AC, cos = 1)ϕ

Carga mínima: 230 V/10 mA

Grado de protección: IP 20

Clase de protección: II en caso de montaje

conforme a lo previsto

Temperatura de funcionamiento: – 5 °C ...

+ 45 °C

Entrada binaria:

– Tensión de contacto: 3,3 V

– Corriente de contacto: 0,5 mA

– Longitud de cable máxima: 3 m (entradas ext.)

– Longitud de los cables de conexión: 25 cm

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Sección de conexión: 4 mm

2

Dimensiones: 44,4 x 48,6 x 24,9 mm

Frecuencia de radio: 868,3 MHz (KNX RF1.R)

Potencia de envío: < 10 mA

Campo libre de alcance: hasta 100 m

Theben AG declara expresamente que este tipo de

instalación radioeléctrica cumple la directiva 2014/53/

CE. El texto completo de la declaración de conformidad

CE está disponible en la siguiente dirección de Internet:

www.theben.de/red-konformitaet

ES

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

•

A montagem deve ser efectuada apenas por

um electricista especializado!

•

Antes da montagem/desmontagem activar a

tensão de rede!

•

Para descrições detalhadas das funções, use o

manual KNX.

Informações gerais

• O atuador remoto para estores JU 1 S RF KNX

está em conformidade com a EN 60669-2-1

em caso de montagem correta.

• Pode ser integrado em caixas embutidas com

botões/interruptores convencionais.

• Entrada binária para contactos isentos de

potencial (entrada de temperatura, contacto

da janela).

• Com a ETS (Engineering Tool) podem ser sele-

cionados os programas da aplicação, atribuí-

dos os parâmetros e endereços especícos e

efetuada a sua transferência para o aparelho.

Dados técnicos

Tensão de serviço: 230–240 V AC, 50–60 Hz

Potência em standby mín.: < 0,4 W

Tipo de contacto: contacto de fecho

Potência de comutação: 5 A (com 240 V AC,

cos = 1)ϕ

Carga mínima: 230 V/10 mA

Tipo de proteção: IP 20

Classe de proteção: II em caso de montag.

correta

Temperatura operacional: – 5 °C ... + 45 °C

Entradas binárias:

– Tensão de contacto: 3,3 V

– Corrente de contacto: 0,5 mA

– Comprimento máx. de cabo: 3 m (entradas ext.)

– Comprimento dos os de ligação: 25 cm

Grau de poluição: 2

Tensão transitória de dimensionamento: 4 kV

Secção transversal de ligação: 4 mm

2

Dimensões: 44,4 x 48,6 x 24,9 mm

Radiofrequência: 868,3 MHz (KNX RF1.R)

Potência de envio: < 10 mA

Campo livre de alcance: até 100 m

A Theben AG declara pelo presente documento que

este tipo de instalação por rádio corresponde à diretiva

2014/53/UE. O texto completo da declaração de

conformidade UE encontra-se disponível nos seguintes

endereços da internet:

www.theben.de/red-konformitaet

PT
