Seite 1/2
Dimmbooster
DMB 1 T KNX (Leistungserweiterung) 4930279
309570 02
1. Bestimmungsgemäße Verwendung
Der Dimmbooster DMB 1 T KNX dient zur Leistungserweiterung
der Universaldimmaktoren der MIX 2-Serie um bis zu 300 W
pro Kanal.
Die Dimmbooster schalten und dimmen die Helligkeit verschie-
dener Leuchtmittel wie Glühlampen, Halogenlampen, Hoch-
volt- und Niedervolt-Halogenlampen (konventionell oder mit
elektronischem Transformator) oder dimmbaren LED-Lampen
für 230 V.
Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen
(nach EN 60715) und entspricht EN 60669-2-1. Verwendung
nur in geschlossenen, trockenen Räumen.
Eingriffe und Veränderungen am Gerät führen zum Erlöschen
des Garantieanspruches.
2. Sicherheitshinweise
DMB 1 T KNX
(Dimmbooster/
Leistungserweiterung)
3. Beschreibung
Lebensgefahr durch elektrischen Schlag
oder Brand!
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
WARNUNG
Elektronische und konventionelle Transformatoren immer
mit der vom Hersteller angegebenen Mindestbelastung
betreiben.
Bei Lampenwechsel Spannungsversorgung (am zugehörigen-
Leitungsschutzschalter) abschalten.
Dimmer nicht überbrücken oder kurzschließen.
Vor dem Dimmer keinen Trenn- oder Regeltransformator
installieren.
Gewickelte und elektronische Trafos nicht gemischt in-
stallieren.
Eine korrekte automatische Lasterkennung ist nur mit
angeschlossener Last möglich.
Nur Transformatoren verwenden, die vom Hersteller für den
Dimmbetrieb zugelassen sind.
DMB 1 T KNX (Leistungserweiterung)
• 1 Kanal für 5–300 W Glühlampen
• Zur Leistungserweiterung von DMG 2 T KNX und DME 2 T KNX
Lüftungsabstand von 8 mm rechts und links einhalten.
Lüftungsabstand von 8 mm rechts und links einhalten.
4. Elektrischer Anschluss
L N
KNX
DMG 2 T KNX DMB 1 T DMB 1 T
C1
3 4 5
L N
8
C2
6 7
L N
≤2x700 W
N
L
L´
N
L
L´
N
L1
L2
L N
KNX
C1
3 4 5
L N
8
C2
6 7
L N
≤1000 W
N
L
L´
N
L
L´
DMG 2 T KNX DMB 1 T DMB 1 T
N
L1
L2
Leistungserweiterung bis 2 x 700 W
Leistungserweiterung bis 1000 W
LED
Status der LED
LED blinkt Netz ein
LED dauernd ein Dimmen
LED blinkt schnell Fehler durch Übertemperatur
*
*
* Glühlampenlast
Serviceadresse
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DEUTSCHLAND
Fon +49 7474 692-0
Fax +49 7474 692-150
Hotline
Fon +49 7474 692-369
Fax +49 7474 692-207
hotline@theben.de
Addresses, telephone numbers etc.
www.theben.de
Die ETS-Datenbank finden Sie unter www.theben.de.
Für detaillierte Funktionsbeschreibungen verwenden Sie bitte
das KNX-Handbuch.
6. Technische Daten
• Betriebsspannung: 230 V AC +10 % –15 %
• Frequenz: 50 Hz
• Standby min.: 0,2 W
• Zulässige Umgebungs-
temperatur: –5 °C bis +45 °C
• Schutzklasse: II bei bestimmungsgemäßer Montage
• Schutzart: IP 20 nach EN 60529
• Lastarten: R/L/C
• Glühlampenlast: 300 W
• Halogenlampenlast: 300 W
• Induktive Last: 300 W
• Elektronische Trafos: 300 W
• Max. Last bei dimmbaren 230 V-LED-Lampen: 45 W
• Schaltleistung min. 5 W
Dimmleistungen > 1000 W nur für den professionellen Gebrauch
Die Leistungserweiterung darf nur am gleichen Außenleiter
wie der entsprechende Kanal des Dimmers (DMG 2 T KNX/
DME 2 T KNX) betrieben werden.
Der Dimmbooster DMB 1 T KNX kann auch mit dem
Universaldimmer DIMAX 532 (5320001) plus oder DIMAX 534
plus (5340001) verwendet werden; die Dimmleistung wird
dabei um 300 W erweitert.
Max. 1 Dimmbooster DMB 1 T KNX pro DIMAX 532/534
anschließen.
Lüftungsabstand von 8 mm rechts und links einhalten.
Max. 2 Dimmbooster DMB 1 T KNX pro Dimmkanal
anschließen.
Max. 4 Dimmbooster DMB 1 T KNX im Parallelbetrieb
anschließen.
L N
KNX
C1
3 4 5
L N
8
C2
6 7
L N
≤2000 W
N
L
L´
N
L
L´
N
L
L´
N
L
L´
DMG 2 T KNX DMB 1 T DMB 1 T DMB 1 T DMB 1 T
N
L1
L2

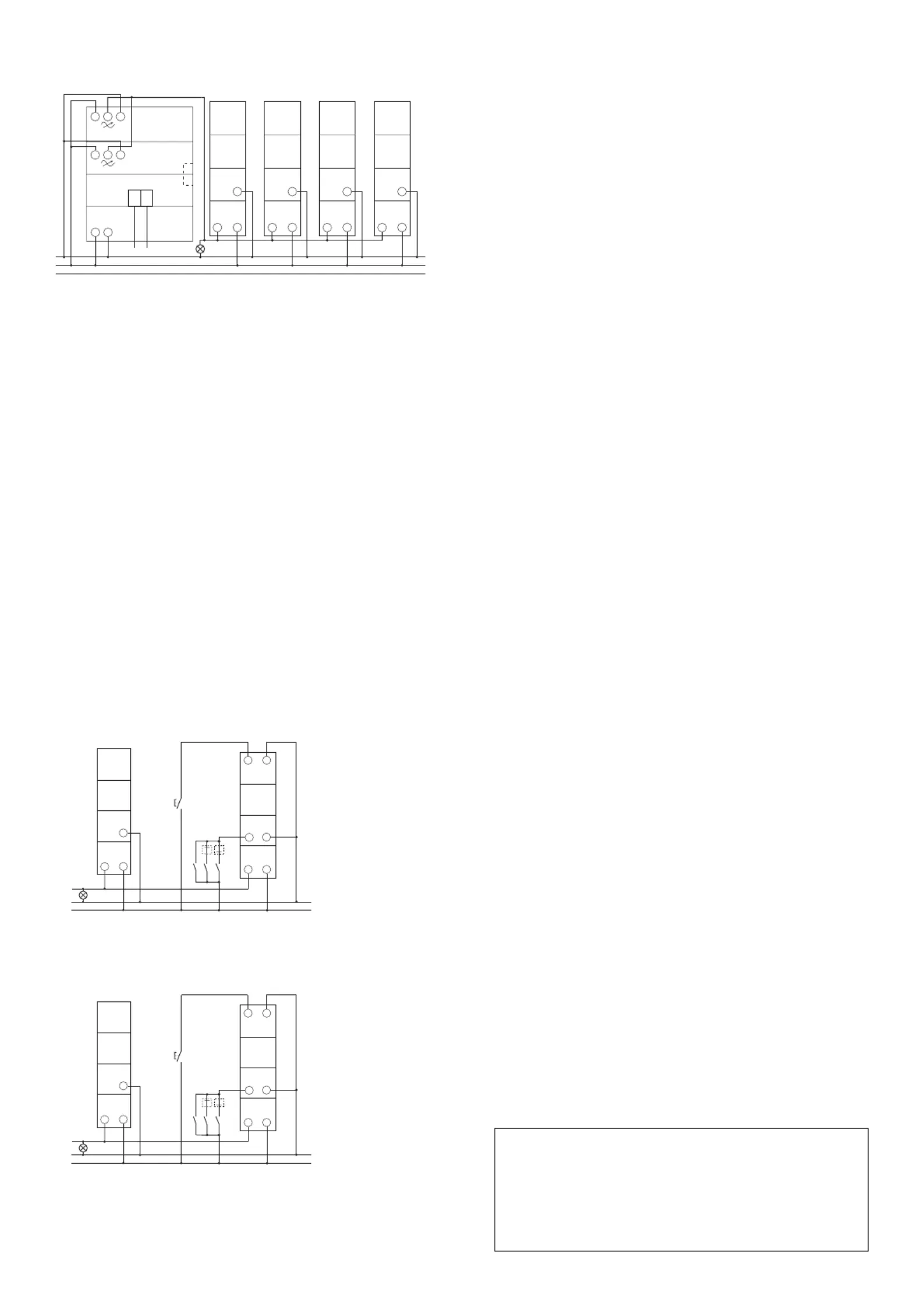

Leistungserweiterung bis 2000 W (Parallelbetrieb Dimmer)
*
* Glühlampenlast
Anschluss mit DIMAX 532 plus (5320001)
DMB 1 T
N
L
L´
N
L
L´
N
L
A2A1
B1
LS 1
LS 2
LS 3
q
q
DMB 1 T
N
L
L´
N
L
L´
N
L
A2A1
B1
LS 1
LS 2
LS 3
q
q
Anschluss mit DIMAX 534 plus (5340001)
