Seite 1/10
1
theRonda P360-110 DALI UP WH
2080040
theRonda S360-110 DALI UP WH
2080580

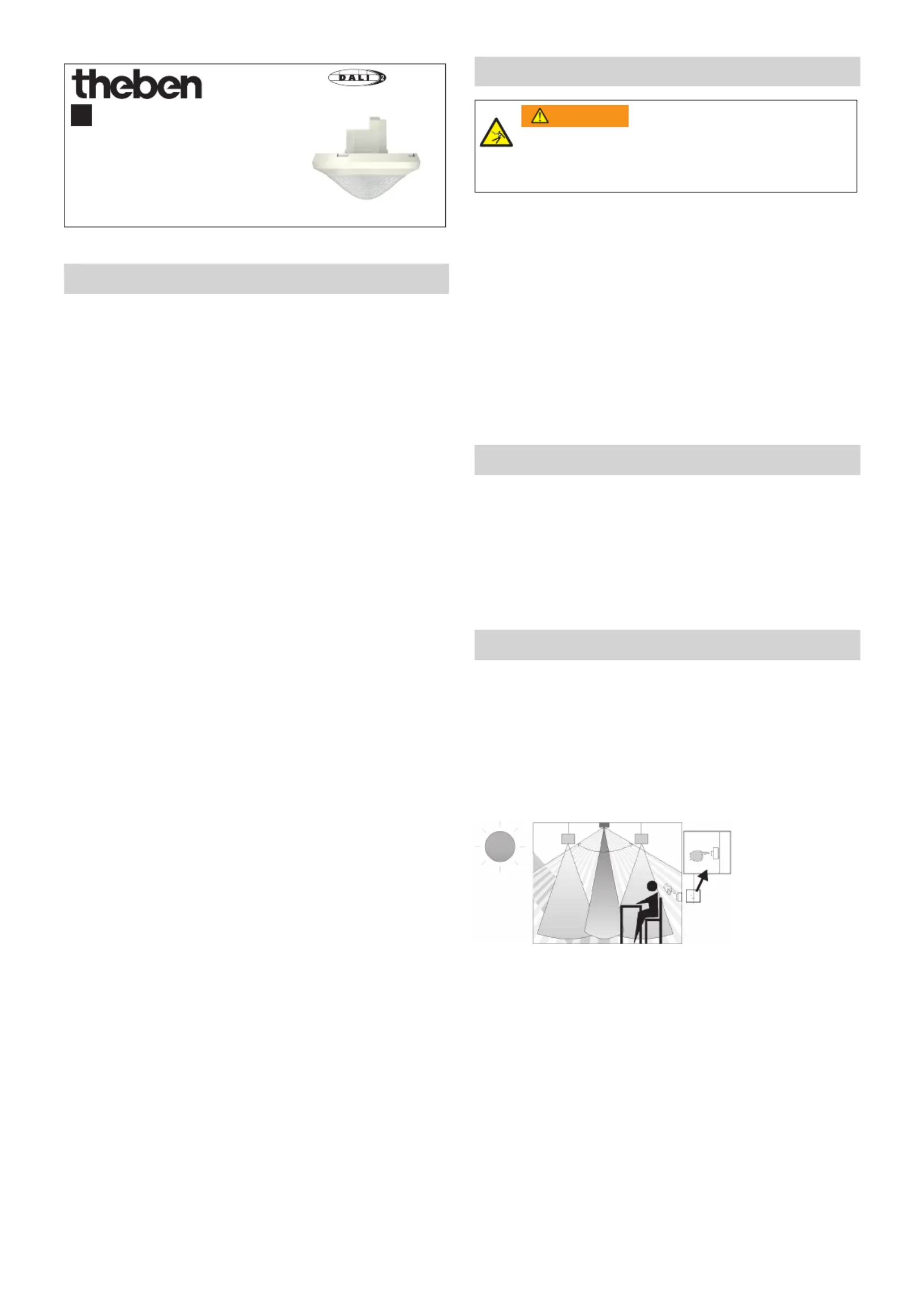

307279 02
Präsenzmelder
DE
1. Produktmerkmale
•
Passiv-Infrarot-Präsenzmelder für Deckenmontage
•
Runder Erfassungsbereich 360° (bis 50 m
2
bzw. 452 m
2
)
für sichere und einfache Planung
•
Einschränkung des Erfassungsbereichs mit Abdeckclips
•
Automatische Beleuchtungssteuerung mit Konstantlicht-
regelung oder Schaltbetrieb
•
Dimmbare Beleuchtung im Schaltbetrieb mit und ohne
Tageslichteinuss
•
Orientierungslicht (Stand-by Funktionalität)
•
Einfache Inbetriebnahme ohne Programmierung von
Gruppenadressen (DALI-Broadcast)
•
DALI-2 zertiziert
•
Mischlichtmessung für Fluoreszenzlampen (FL/PL/ESL),
Halogen-/Glühlampen und LEDs geeignet
•
Abgleich der Helligkeitsmessung
•
Betrieb als Voll- oder Halbautomat, umschaltbar
•
Helligkeits-Sollwert in Lux einstellbar
•
Teach-in Funktion über Fernbedienung oder Taster
•
Selbstlernende Nachlaufzeit
•
Verkürzung der Nachlaufzeit bei kurzer Anwesenheit
(Kurzzeit-Präsenz)
•
Erfassungsempndlichkeit einstellbar
•
Präsenzkanal für externes DALI-Relais, z. B. für
HKL-Steuerung
•
Anschlussmöglichkeit für Taster zum manuellen Dimmen
und Schalten
•
Verhalten nach Tasterbedienung wählbar
•
Szenenfunktionalität
•
Durch werkseitige Voreinstellung sofort betriebsbereit
•
Einfache Einstellung des Energiesparverhaltens mit der
„eco plus“ Funktion
•
Testbetrieb zur Überprüfung von Funktion und
Erfassungsbereich
•
Testbetrieb Licht zur Übersprüfung der
Helligkeitsschwelle
•
Erweiterung des Erfassungsbereiches durch Master-
Slave oder Master-Master-Schaltung
•
Schutzart IP 54 im eingebauten Zustand
•
Deckeneinbau in UP-Dose
•
Deckenaufbau möglich mit AP-Rahmen (optional)
•
Management-Fernbedienung „SendoPro, theSenda B/
App“ (optional)
•
Installations-Fernbedienung „theSenda P“ (optional)
•
Benutzer-Fernbedienung „theSenda S“ (optional)
2. Sicherheit
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
WARNUNG
•
Arbeiten an elektrischen Anlagen dürfen nur von Elek-
trofachkräften oder von unterwiesenen Personen unter
Leitung und Aufsicht einer Elektrofachkraft entsprechend
den elektrotechnischen Regeln vorgenommen werden!
•
Beachten Sie die landesspezischen Sicherheitsbe-
stimmungen zu Arbeiten an elektrischen Anlagen! Vor
Montage Leitung spannungsfrei schalten!
•
Das Gerät ist wartungsfrei. Beim Öffnen oder Eindringen
in das Gerät mit irgendwelchen Gegenständen erlischt
die Garantie.
3. Bestimmungsgemässe Verwendung
Der Präsenzmelder ist für die Installation im Innenraum
vorgesehen. Der Präsenzmelder dient ausschließlich dem
zwischen Hersteller und Anwender vertraglich vereinbarten
Verwendungszweck. Eine andere oder darüber hinausgeh-
ende Benutzung gilt als nicht bestimmungsgemäß. Für hier-
aus resultierende Schäden haftet der Hersteller nicht.
4. Funktion
Der Präsenzmelder wird vorzugsweise in Büros, Schulen, Kon-
ferenzräumen und Korridoren aber auch im Wohnbereich zur
komfortablen und energieefzienten Steuerung von Beleuch-
tung eingesetzt. Die Beleuchtung wird durch Schalten oder
Konstantlichtregelung entsprechend beeinusst.
Funktionsbeschreibung
Mischlichtmessung
Präsenzerfassung
Kunstlicht
Taster zur manuellen Steuerung der Beleuchtung
Einfallendes Tageslicht
Kanal C1 Licht
Die Beleuchtung wird durch Anwesenheit und Helligkeit
gesteuert. Über die DALI-Schnittstelle wird bei zu wenig
Tageslicht und Anwesenheit das Kunstlicht eingeschaltet und
auf ein konstantes Helligkeitsniveau geregelt.
Die Beleuchtung wird bei ausreichendem Tageslicht oder bei
Abwesenheit über die DALI-Schnittstelle ausgeschaltet.
2
Konstantlichtregelung
Die Konstantlichtregelung gleicht Tageslichtschwankungen
durch Regelung der Beleuchtung aus. Die Gesamthelligkeit
wird auf dem gewünschten Helligkeitsniveau konstant gehal-
ten. Die Beleuchtung wird mit dem Einschalt-Dimmwert C1
eingeschaltet und auf den eingestellten Helligkeits-Sollwert
C1 geregelt. Je nach Funktionsart „school“ oder „ofce“ verhält
sich der Präsenzmelder nach manuellem Dimmen per Taster
anders:
•
Funktionsart „school“ für Anwendungen in Schul- und
Sitzungszimmern:
y Manuelles Dimmen stoppt Konstantlichtregelung.
y Beleuchtung bleibt während Anwesenheit auf dem
gedimmten Wert (kein Helligkeitseinuss).
y Aus- und Wiedereinschalten führt zurück in den
Regelbetrieb.
•
Funktionsart „ofce“ für Anwendungen in Einzel- und
Großraumbüros:
y Konstantlichtregelung bleibt nach manuellem Dimmen auf
aktuellem Helligkeitswert als neuer Helligkeits-Sollwert
temporär aktiv.
y Der neue Helligkeits-Sollwert gilt nur während
Anwesenheit.
y Nach Ablauf der Nachlaufzeit Licht wird der ursprünglich
eingestellte Helligkeits-Sollwert wiederhergestellt.
Schaltbetrieb
Das Schaltverhalten wird durch Anwesenheit und Helligkeit
gesteuert. Der Kanal C1 Licht schaltet ein bei Dunkelheit und
Anwesenheit. Die Beleuchtung schaltet aus bei genügender
Helligkeit oder nach der eingestellten Nachlaufzeit Licht bei
Abwesenheit. Das Einschalten der Beleuchtung erfolgt mit
dem Einschalt-Dimmwert C1. Mit dem Taster kann die Kunst-
lichtstärke während der Dauer der Anwesenheit verändert
werden. Wird die Beleuchtung mit dem Taster eingeschaltet,
bleibt diese für mindestens 30 min eingeschaltet. Wird der
Raum (vorher) verlassen, schaltet die Beleuchtung zwingend
nach der eingestellten Nachlaufzeit aus.
Stand-by (Orientierungslicht)
Die Stand-by Funktion dient als Orientierungslicht. Die
Beleuchtung wird nach Ablauf der Nachlaufzeit Licht auf
den Stand-by Dimmwert (1 – 25 % der Lampenleistung)
eingestellt. Die Stand-by Zeit kann zwischen 0 s und 60 min
oder dauerhaft eingestellt werden. Liegt die Raumhellig-
keit über dem Helligkeits-Sollwert, schaltet die Beleuchtung
aus. Fällt die Raumhelligkeit unter den Helligkeits-Sollwert,
schaltet die Beleuchtung selbstständig auf die Stand-by
Helligkeit ein. Beim erneuten Betreten des Raumes fährt
der Melder automatisch (Vollautomat) bzw. nach Betätigung
des Tasters (Halbautomat) zurück auf den eingestellten
Helligkeits-Sollwert.
Nachlaufzeit Licht
Die minimale Nachlaufzeit (10 s - 60 min) ist einstellbar. Sie
passt sich selbstlernend dem Benutzerverhalten an und kann
sich auf max. 30 min erhöhen bzw. wieder auf die eingestellte
Minimalzeit verringern. Bei Einstellungen ≤ 2 min oder ≥ 30
min bleibt die Nachlaufzeit unverändert auf dem eingestellten
Wert. Wird ein nicht belegter Raum nur kurz betreten und
innerhalb von 30 s verlassen, schaltet die Beleuchtung nach 2
min vorzeitig aus (Kurzzeit-Präsenz).
Tasteransteuerung
Über einen Taster lässt sich die Beleuchtung jederzeit manuell
schalten oder dimmen. Ein kurzer Tastendruck schaltet die
Beleuchtung ein bzw. aus, ein langer Tastendruck dimmt die
Beleuchtung heller bzw. dunkler. Die Dimmrichtung ändert
sich mit jedem Tastendruck.
Wird der Raum (vorher) verlassen, schaltet die Beleuchtung
zwingend nach der eingestellten Nachlaufzeit aus. Wird die
Beleuchtung manuell ausgeschaltet, bleibt sie ausgeschaltet,
solange Personen anwesend sind. Nach Ablauf der Nachlauf-
zeit schaltet die Beleuchtung wieder automatisch ein.
Voll- oder Halbautomat
Die Beleuchtungssteuerung des Präsenzmelders erfolgt
wahlweise vollautomatisch für mehr Komfort bzw. halbau-
tomatisch für höheren Sparerfolg. Als „Vollautomat“ schaltet
die Beleuchtung automatisch ein und aus. Als „Halbautomat“
muss das Einschalten der Beleuchtung immer von Hand erfol-
gen. Das Ausschalten der Beleuchtung erfolgt automatisch.
Einfachste Einstellung des Energiesparverhaltens
Mit der Auswahl von „eco“ für optimales Schaltverhalten oder
„eco plus“ für maximale Energieeinsparung kann der Benutzer
den Präsenzmelder auf seine Bedürfnisse einstellen.

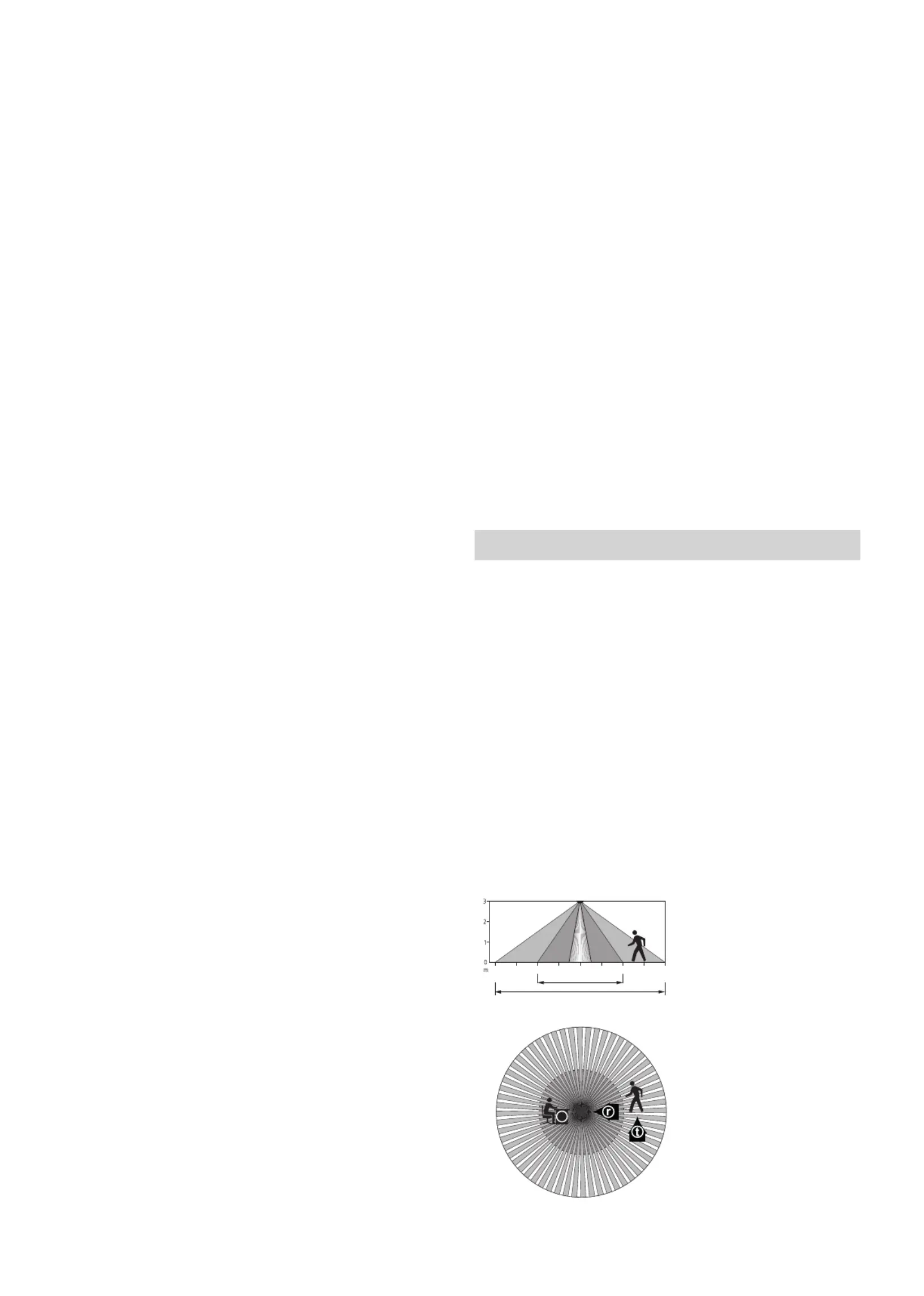

5. Erfassungsbereich
theRonda S360-110 DALI UP
Der runde Erfassungsbereich des Präsenzmelders theRonda
S deckt einen mittleren Erfassungsbereich ab. Beachten Sie,
dass sitzende Personen in unterschiedlich großen Bereichen
erfasst werden. Die empfohlene Montagehöhe liegt bei 2 m –
4 m. Mit zunehmender Montagehöhe verringert sich die Emp-
ndlichkeit. Des Weiteren vergrößern sich Größe und Abstand
zwischen den aktiven und passiven Zonen des Präsenzmel-
ders. Ab 3 m Montagehöhe sind Gehbewegungen nötig, und
die Erfassungsbereiche mehrerer Melder sollten sich in den
Randzonen überlappen. Die Erfassungsreichweite nimmt mit
zunehmender Temperatur ab.
Sitzende Personen
Der Präsenzmelder reagiert sehr sensitiv auf kleinste Bewe-
gungen. Die Angaben beziehen sich auf Tischhöhe (ca. 0,80 m).
t
r / s
S
44
2
2
0
3
Montage-
höhe (A)
gehende Personen
quer (t)
gehende Personen
frontal (r)
sitzende Personen
(s)
2,0 m 38 m
2
Ø 7 m 5 m
2
Ø 2,5 m 5 m
2
Ø 2,5 m
2,5 m 38 m
2
Ø 7 m 7 m
2
Ø 3 m 7 m
2
Ø 3 m
3,0 m 50 m
2
Ø 8 m 13 m
2
Ø 4 m 13 m
2
Ø 4 m
3,5 m 50 m
2
Ø 8 m 13 m
2
Ø 4 m – –
4,0 m 64 m
2
Ø 9 m 13 m
2
Ø 4 m – –
Alle Angaben sind Richtwerte (Erfassungsbereiche nach sensNorm IEC 63180,
siehe Datenblatt).

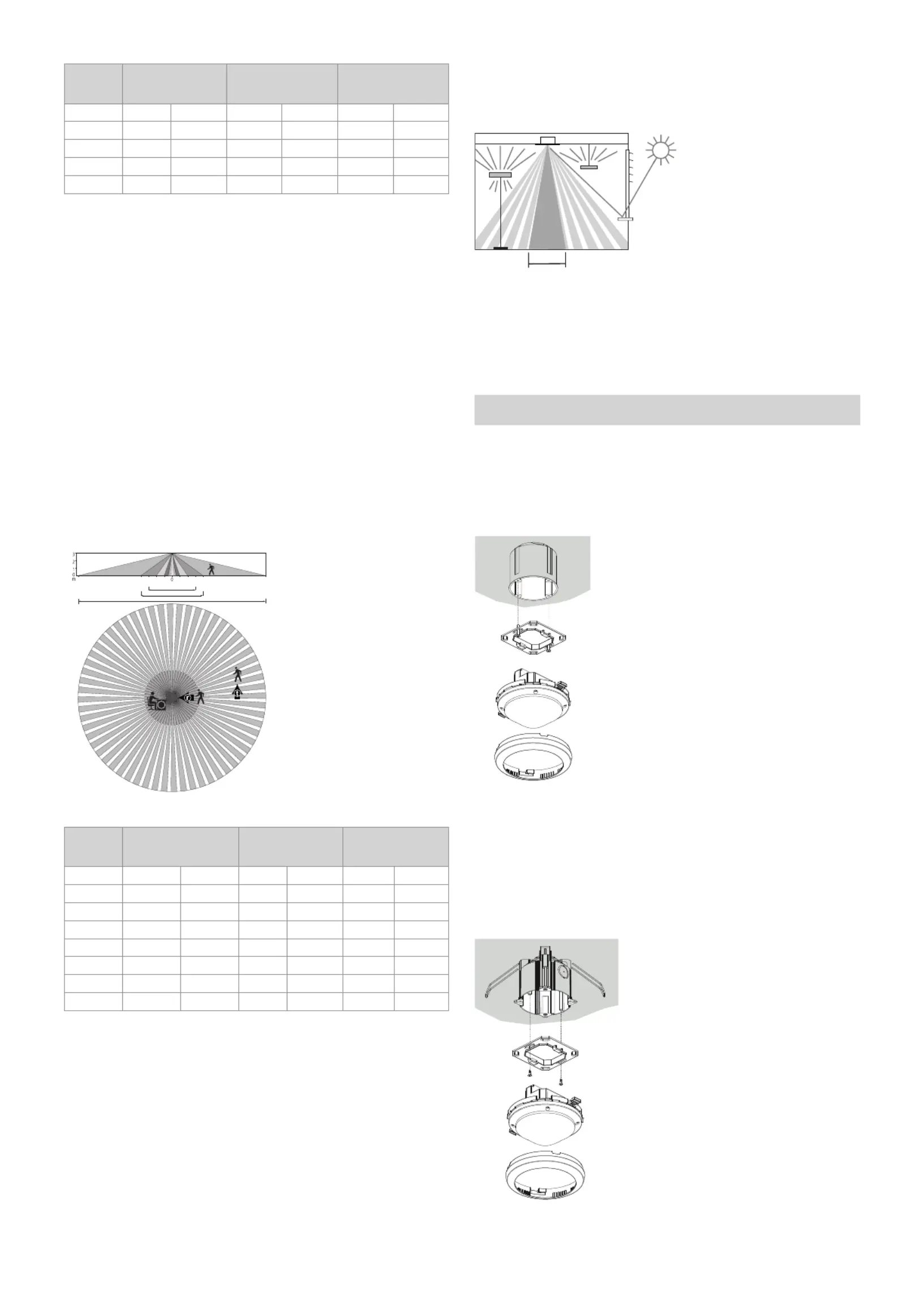

theRonda P360-110 DALI UP
Der runde Erfassungsbereich des Präsenzmelders theRonda
P deckt einen großen Erfassungsbereich ab und ermöglicht
bei vielen Anwendungen eine vollständige Raumabdeckung.
Beachten Sie, dass sitzende und gehende Personen in unter-
schiedlichen Bereichen erfasst werden. Die empfohlene
Montagehöhe liegt bei 2 m – 6 m. Mit zunehmender Monta-
gehöhe verringert sich die Emp ndlichkeit des Präsenzmel-
ders. Ab 3,5 m Montagehöhe sind Gehbewegungen nötig und
die Erfassungsbereiche mehrerer Melder sollten sich in den
Randzonen überlap pen. Die Erfassungsreichweite nimmt mit
zunehmender Temperatur ab.
Sitzende Personen:
Der Präsenzmelder reagiert sehr sensitiv auf kleinste Bewe-
gungen. Die Angaben beziehen sich auf Tischhöhe (ca. 0,80 m).
S
t
r
s
12
4
3
3412
Montage-
höhe (A)
gehende Personen
quer (t)
gehende Personen
frontal (r)
sitzende Personen
(s)
2,0 m 380 m
2
Ø 22 m 28 m
2
Ø 6 m 16 m
2
Ø 4,5 m
2,5 m 415 m
2
Ø 23 m 38 m
2
Ø 7 m 24 m
2
Ø 5,5 m
3,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m 28 m
2
Ø 6 m
3,5 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m 38 m
2
Ø 7 m
4,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m – –
5,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m – –
6,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m – –
10,0 m 491 m
2
Ø 25 m 50 m
2
Ø 8 m – –
Alle Angaben sind Richtwerte (Erfassungsbereiche nach sensNorm IEC 63180,
siehe Datenblatt).
Helligkeitsmessung
Der Präsenzmelder misst das Kunst- und Tageslicht. Der Mon-
tageort wird zur Referenz des Beleuchtungsniveaus. Die Hel-
ligkeitsmessung kann mit dem Raum-Korrekturfaktor an die
Verhältnisse im Raum angepasst werden. Die Lichtmesszone
bildet auf Tischhöhe ein Rechteck von etwa 2,0 x 3,5 m ab.
Direkte Anstrahlung beein usst die Lichtmessung. Vermei-
den Sie die Platzierung von Stehleuchten oder abgehängter
Beleuchtung direkt unter dem Melder.
LWird die Helligkeitsmessung deaktiviert, schaltet der Kanal
C1 Licht nur in Abhängigkeit der Präsenz (Helligkeits-Soll-
wert über die Fernbedienung auf «Messung aus» gesetzt).
FensterInnen
2m
Geeignete Lampen
Der Präsenzmelder ist für den Betrieb von Fluoreszenzlampen,
Kompaktleuchtstof ampen, Halogen-, Glühlampen sowie LEDs
konzipiert.
6. Montage
UP-Montage
Die Unterputz-Montage des Präsenzmelders erfolgt über eine
Standard-UP-Einbaudose Größe 1.
Deckeneinbau-Montage
Für einen vereinfachten Deckeneinbau des Präsenzmelders
ist eine Deckeneinbau-Dose 73A erhältlich (siehe Zubehör).
Diese stellt zugleich Zugentlastung und Berührungsschutz
sicher. Der Einbaudurchmesser beträgt 72 mm (Bohrdurch-
messer 73 mm).
Produktspezifikationen
| Marke: | Theben |
| Kategorie: | Bewegungsmelder |
| Modell: | theRonda S360-110 DALI UP |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Theben theRonda S360-110 DALI UP benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Bewegungsmelder Theben
3 August 2025
3 August 2025
3 August 2025
26 Juni 2025
25 Juni 2025
24 Juni 2025
24 Juni 2025
Bedienungsanleitung Bewegungsmelder
- Optex
- Vimar
- Marmitek
- Perel
- ESYLUX
- Gigaset
- Inovonics
- Axis
- Pentatech
- Devolo
- Arlo
- Elgato
- Grothe
- GEV
- Steffen
Neueste Bedienungsanleitung für -Kategorien-
6 August 2025
6 August 2025
3 August 2025
3 August 2025
2 August 2025
2 August 2025
2 August 2025
31 Juli 2025
24 Juli 2025
24 Juli 2025
