Hardware Package (
included
):
Mounting Screw (B)
Wire Connector (C) Bolt Nut (D)
Mounting Plate Unit (A)
W
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read and save these instructions.
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.

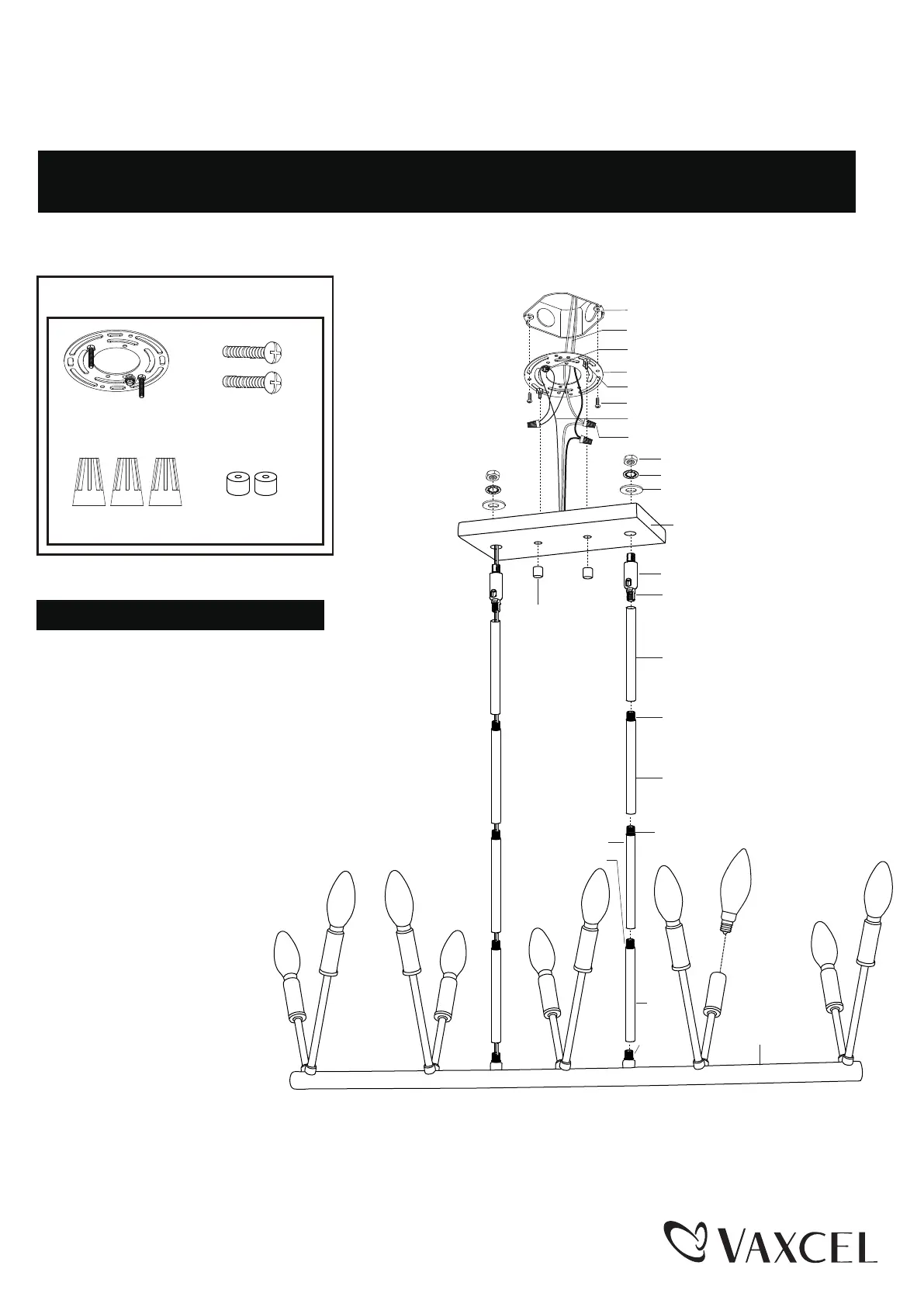

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
H0306
Page 1 / 2
Turn off the power at fuse or circuit box
Installation Steps
1. Unscrew the two bolt nuts (D), remove the mounting plate
unit (A) from the canopy kit.
2. Attach mounting plate unit (A) to the outlet box using two
mounting screws (B). Adjust the length of the preinstalled
fixture mounting screws if necessary.
3. Rod Connections:
a. Thread the fixture wire through
the lower rod, then secure the
lower rod onto fixture using the
threaded pipe.
b. Thread the fixture wire through
the middle rod and then
secure the middle rod onto
the lower rod using the
threaded pipe.
c. Thread the fixture wire
through the upper rod, then
secure the upper rod onto the
middle rod using the threaded
pipe.
d. Thread the fixture wire through
the connection head, canopy
kit, metal pad, washer in turn,
then secure it with a hex nut.
Note: Length adjustable from 16-1/4" to 52-1/4". Use fewer rods if shorter length is desired.
Hex Nut
Washer
Metal Pad
Canopy Kit
Bolt Nut (D)
House Ground Wire
Fixture Ground Wire
Fixture Mounting Screw
Wire Connector (C)
Mounting Plate Unit (A)
Green Ground Screw
Mounting Screw (B)
Outlet Box
Max. 40W
Candelabra Bulb
(not included)
Connection Head
Threaded Pipe
Threaded Pipe
Threaded Pipe
Threaded Pipe
Fixture
Threaded
Pipe
Upper Rod
Middle Rod
Lower
Rod
Middle Rod
240801
