ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ AND SAVE THESE INSTRUCTIONS.
W0220
Hardware Package (included):
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Turn off the power at fuse or circuit box
151028
Green Grounding
Screw (C)
Headless Screw(D)
Mounting Screw (B)
Wire Nut (E)
Turn on the power at fuse or circuit box
Installation Steps
Bulb Type A Max.100W
(not included)
Socket Ring
Glass Shade
Socket
Glass Holder
Back Plate
Ball Nut(F)
1. Thread two headless screws through the mounting plate, and then secure them with four lock nuts (two on each side
of the mounting plate). Adjust the length of the headless screws if necessary.
Note: Make sure that the headless screws are lined up horizontally to make the fixture level.
2. Attach mounting plate to the outlet box using two mounting screws.
3. Pull out the source wires from the outlet box. Make wire connections using wire nuts as follows:
---Connect the hot wire (usually black insulation) from the fixture to the black wire from the power source.
---Connect the neutral wire (usually white insulation) from the fixture to the white wire from the power source.
---Attach the fixture grounding wire (usually green insulation or bare wire) to the mounting plate with the green
grounding screw, and then connect it to the house grounding wire with the wire nut.
Carefully put the wires back into the outlet box.
4. Attach the back plate to the mounting plate by inserting two headless screws, and then secure it with two ball nuts.
5. Attach the glass shades to the glass holders, and then secure them with socket rings.
6. Install bulbs(not included). Check relamping label at socket area or packaging for maximum allowed wattage.

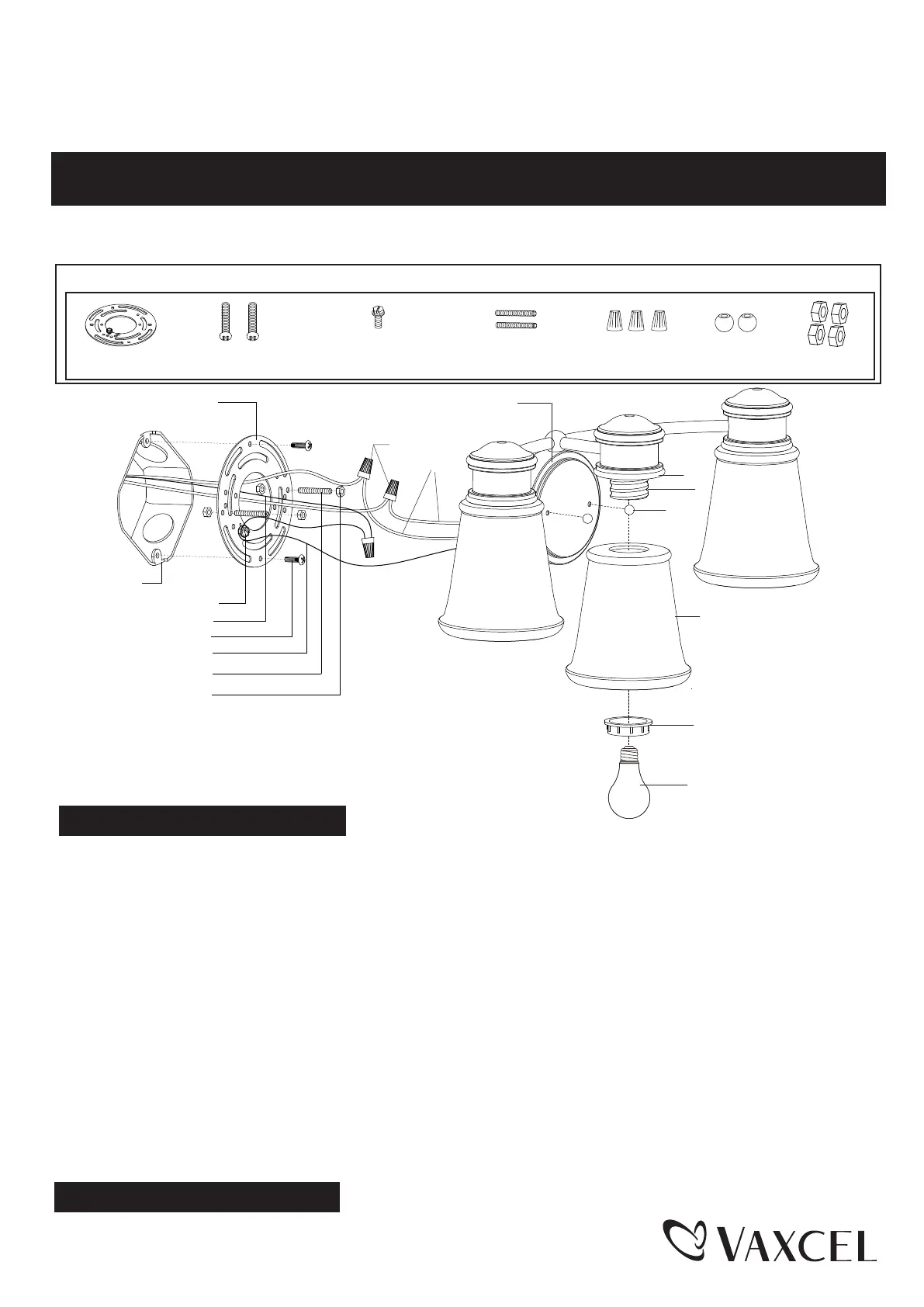

Mounting Plate (A)
Ball Nut (F)
Lock Nut (G)
Outlet Box
Wire Nut (E)
Green Grounding Screw (C)
Headless Screw (D)
Mounting Plate (A)
Mounting Screw (B)
Lock Nut
(G)
Fixture Grounding Wire
House Grounding Wire
Fixture Wire
