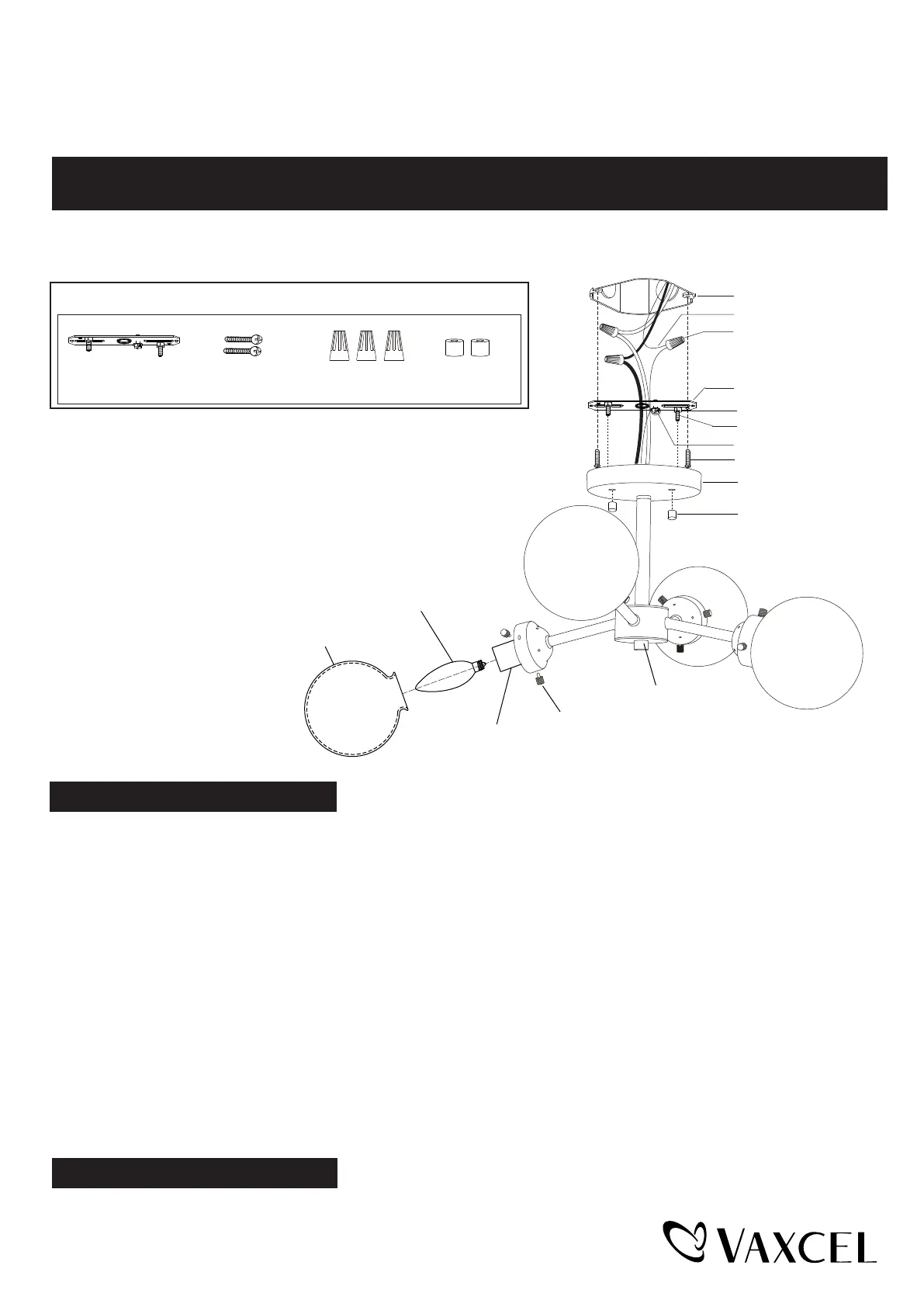

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
Canopy
Bolt Nut (D)
Fixture light
NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ AND SAVE THESE INSTRUCTIONS.
C0268
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Outlet Box
House Ground Wire
Wire Connector (C)
Fixture Mounting Screw)
Lock Nut
Mounting Strap Unit (A)
Green Ground Screw
Mounting Screw (B)
Page 1 / 2
220520
Turn off the power at fuse or circuit box
Installation Steps
Turn on the power at fuse or circuit box
1. Unscrew two bolt nuts (D) and remove mounting strap unit (A) from the canopy.
2.
Attach the mounting
strap unit (A)
to outlet box by using two mounting screws
(B)
.
3. Pull out the source wires from the outlet box. Make wire connections using wire connectors (C) as follows:
---Connect the black wire from the fixture to the black wire from the power source.
---Connect the white wire from the fixture to the white wire from the power source.
---Attach the fixture ground wire to the mounting strap with the green ground screw, then connect it to the
house ground wire with a wire connector.
Carefully put the wires back into the outlet box.
4. Attach the canopy onto the
mounting
strap unit (A) and tighten it with two bolt nuts (D).
5. Install 4 X 40W Max. candelabra base bulbs (not included). Check relamping label at socket area or packaging for
maximum wattage allowed.
6. Attach the glass shade onto the socket and tighten it with set screws.
Max. 40W Type B Bulb
(not included)
Glass Shade
Socket
Set Screw
Hardware Package (included):
Bolt Nut (D)
Mounting Screw (B)
Mounting Strap Unit (A)
Wire Connector (C)
