House Grounding Wire
Green Grounding Screw (E)
Fixture Grounding Wire
Wire Connector (C)
Back Plate
Ball Nut (G)
Mounting Screw (B)
Mounting Plate (A)
Outlet Box
Fixture Wire
Lock Nut (F)
Headless Screw (D)
Glass Shade Assembly
Type B Max.60 W
(not included)

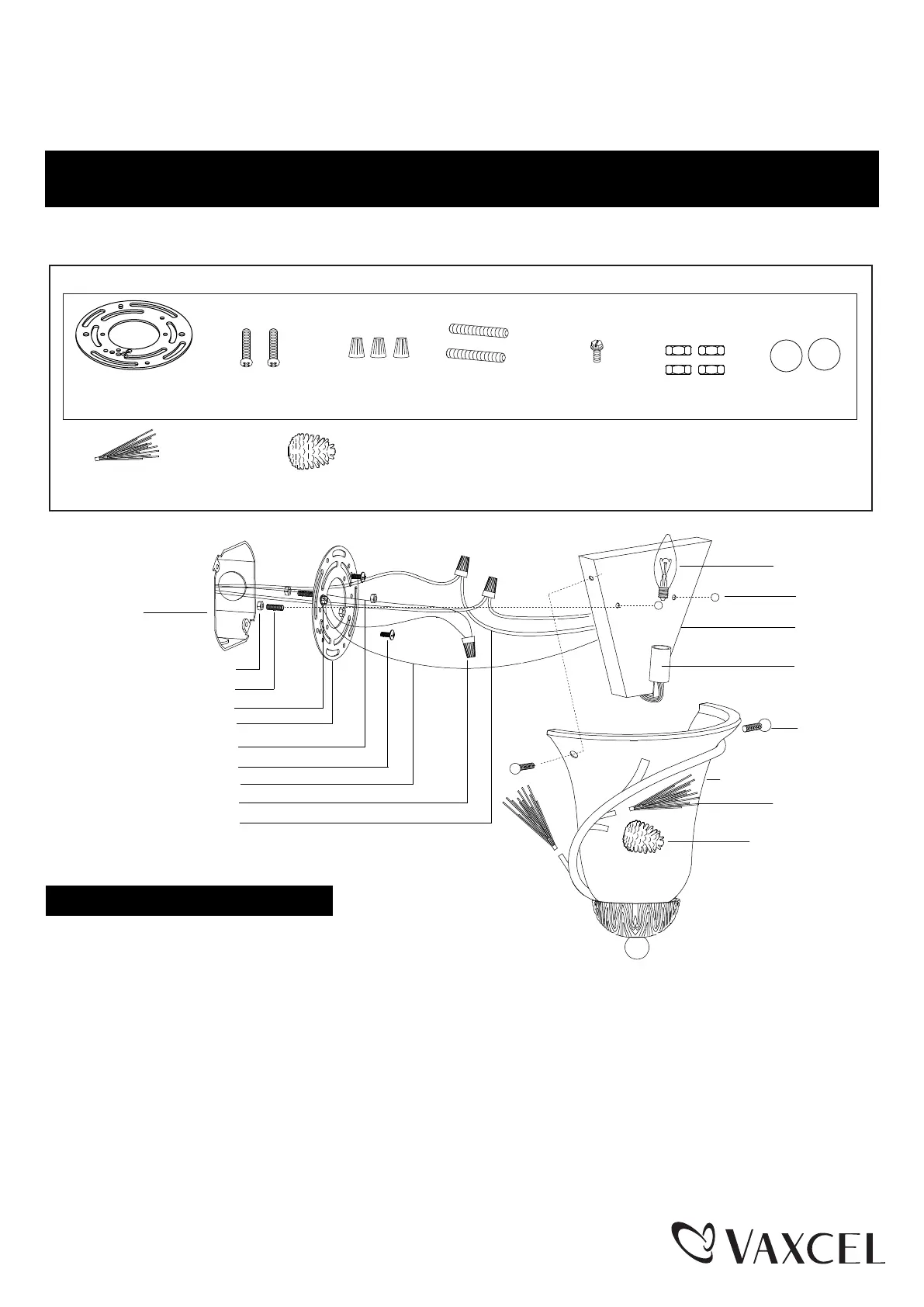

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ AND SAVE THESE INSTRUCTIONS.
W0266
Hardware Package (included):
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Turn off the power at fuse or circuit box
Green Grounding
Screw (E)
Headless
screw (D)
Mounting Screw (B)
Wire Connector (C)
Installation Steps
Lock Nut (F)
Mounting plate (A)
Ball Nut (G)
Pine Needle (H)2pcsSmall Pine Cone (I)1pcs
171105
Pine Needle (H)
Small Pine Cone (I)
1. Thread two headless screws through the mounting plate, then
secure them with four lock nuts (two on each side of the mounting
plate). Adjust the length of the headless screws if necessary.
Note: Make sure that the headless screws are lined up horizontally, in order to ensure that the fixture will be level.
2. Attach the mounting plate to the outlet box by using two mounting screws.
3. Pull out the source wires from the outlet box. Make wire connections using wire connectors as follows:
---Connect the hot wire (usually black insulation) from the fixture to the black wires from the power source.
---Connect the neutral wire (usually white insulation) from the fixture to the white wires from the power source.
---Attach the fixture grounding wire (usually green insulation or bare wire) to the mounting plate with the green grounding
screw, and then connect it to the house grounding wire with the wire connector.
Carefully put the wires back into the outlet box.
4. Attach the back plate to the mounting plate by inserting the headless screw, then secure it with the two ball nuts.
5. Attach the glass shade onto the back plate with bolt nut kit.
Bolt Nut Kit
Socket
