2USB JP-9012F Bedienungsanleitung
2USB
Wandsteckdose
JP-9012F
Lies die bedienungsanleitung für 2USB JP-9012F (2 Seiten) kostenlos online; sie gehört zur Kategorie Wandsteckdose. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 4.2 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu 2USB JP-9012F oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/2
RoHS/WEEE Konformitätserklärung (Entsorgungshinweis)
Die Europäische Richtlinie 2012/19/EU verlangt, dass eine technische
Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit
einem Mülleimer Symbol versehen ist, nicht zusammen mit
unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol
weist darauf hin, dass das Produkt von regulärem Haushaltmüll
getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung,
dieses Gerät und andere elektrische und elektronische Geräte über
die dafür zuständigen und von der Regierung oder örtlichen
Behörden dazu bestimmten Sammelstellen zu entsorgen.
Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei,
potentielle negative Folgen für Umwelt und die menschliche
Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur
Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die
örtlichen Behörden oder städtischen Entsorgungsdienste oder an
den Händler, bei dem Sie das Produkt erworben haben.
DE WEEE-Reg.Nr. 65851099.
Technische Spezikationen USB Ladegerät
Eingangsspannung 220 - 250V~ 50Hz
Eingangsstrom Max. 0,5A
Ausgangsspannung 4,75 - 5,25V
Gesamtausgangsstrom 0,01 - 3,6A
Gesamtausgangsleistung 18,0 Watt
Ausgangsstrom USB-A 2,4A
Ausgangsstrom USB-C 3,0A
Nennfrequenz 50Hz
Durchschnittliche aktive Efzienz >83%
Wirkungsgrad bei niedriger Last (10%) >79%
Leistungsaufnahme bei Nulllast <0,08Watt
Dokumentation
© Smarter Living BV, Niederlande. Alle Rechte vorbehalten. Für Fehler
technischer oder drucktechnischer Art und ihre Folgen übernehmen
wir keine Haftung. Alle Warenzeichen und Schutzrechte werden
anerkannt. Änderungen im Sinne des technischen Fortschritts können
ohne Vorankündigung vorgenommen werden.

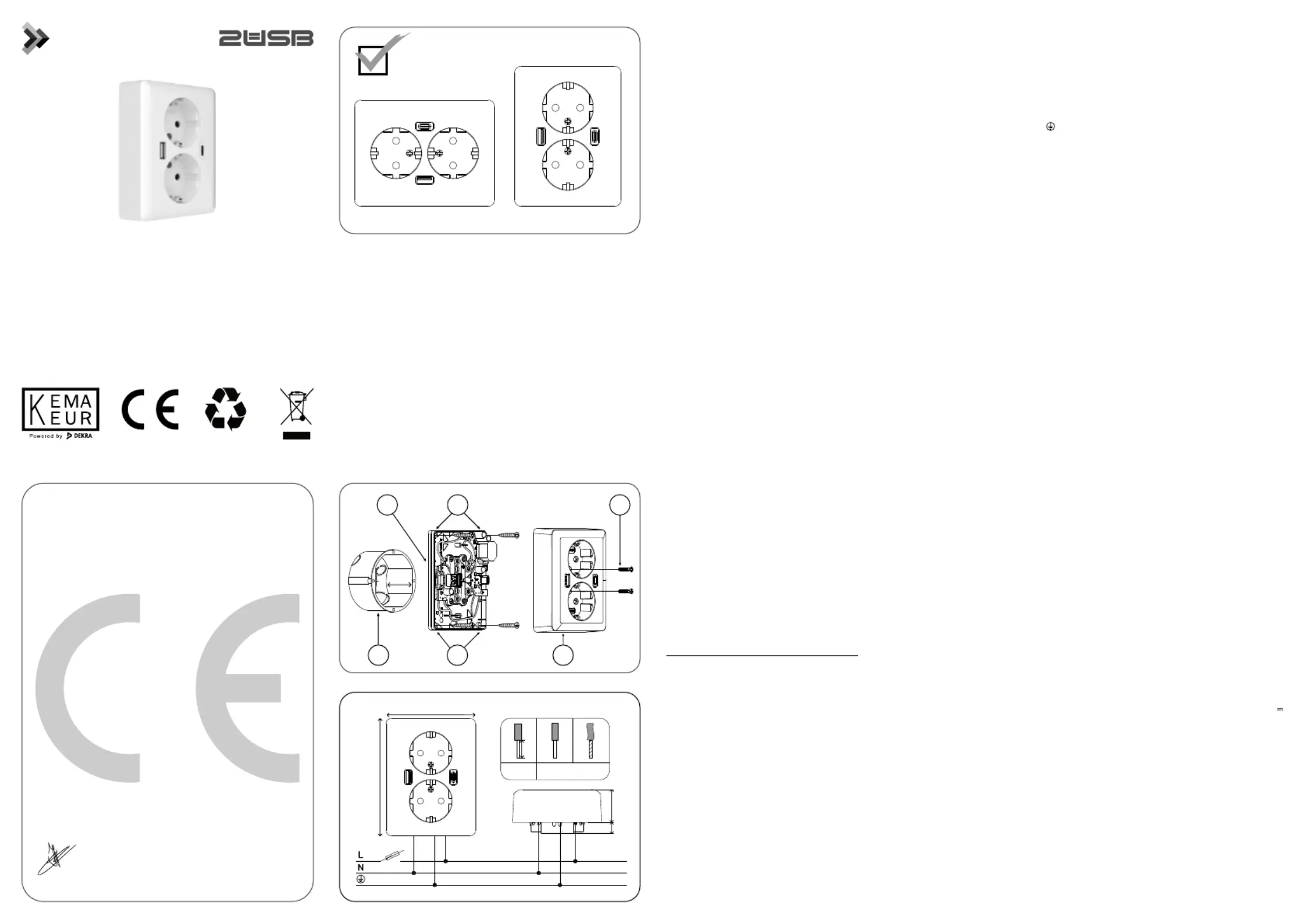

Montage
Schritt 1: Schalten Sie die Sicherung des Stromkreises ab.
Schritt 2: Entfernen Sie gegebenenfalls die vorhandene
Steckdose.
Schritt 3: Schrauben Sie die beiden Zentralschrauben (F) ab und
entfernen Sie die Abdeckung (C) von der Bodenplatte
(B).
Schritt 4: Schließen Sie den Schutzleiter an die Anschlussklemme
an.
Schritt 5: Schließen Sie den Außenleiter an die Anschlussklemme
(L) an.
Schritt 6: Schließen Sie den Neutralleiter an die Anschlussklemme
(N) an.
Schritt 7: Wenn Ihre Unterputzdose (Gerätedose) (A) mit
Schrauben ausgestattet ist, befestigen Sie die Steckdose (B)
mit zwei Schrauben (nicht mitgeliefert) an der Unterputzdose
(A).
Falls Ihre Unterputzdose (Gerätedose) (A) nicht mit
Schrauben ausgestattet ist, verwenden Sie die vier
Schraubenlöcher (E), um die Bodenplatte (B) direkt an
der Wand zu befestigen.
Schritt 8: Montieren Sie die Abdeckung (C) sorgfältig auf die
Bodenplatte (B), und schrauben Sie die beiden
Zentralschrauben (F) fest.
Schritt 9: Schalten Sie die Sicherung des Stromkreises
wieder ein.
Schritt 10: Genießen Sie die Vorzüge Ihrer neuen Steckdose mit
eingebautem USB-Ladegerät.
Wartung und Reinigung
Die Steckdose ist wartungsfrei. Überlassen Sie eine Reparatur einer
Elektrofachkraft. Reinigen Sie das Gerät nur mit einem weichen,
sauberen, trockenen und fusselfreien Tuch. Bitte verwenden Sie keine
lösungsmittelhaltigen Reinigungsmittel. Das Kunststoffgehäuse kann
dadurch angegriffen werden. Verwenden Sie für die Reinigung des
Gerätes keine nassen Tücher oder Schwämme!
•Die installation darf nur in handelsüblichen Unterputzdosen
(Gerätedosen) gemäß DIN 49073-1, mit einer Mindesttiefe von
40mm, erfolgen.
•Beachten Sie beim Anschluss an die Geräteklemmen die hierfür
zulässigen Leitungen und Leitungsquerschnitte.
•Achten Sie sorgfältig auf den Schaltplan!
Verpichtende Angabe entsprechend der Gerätesicherheitsnorm
Hinweis! Installation nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen!*)
Durch eine unsachgemäße Installation gefährden Sie Ihr eigenes Leben
und das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere
Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung
bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse
erforderlich:
•die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen
Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und
Kurzschließen; benachbarte, unter Spannung stehende Teile
abdecken oder abschranken.
•Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der
persönlichen Schutzausrüstung;
•Auswertung der Messergebnisse;
•Auswahl des Elektro-Installationsmaterials zur Sicherstellung der
Abschaltbedingungen;
•IP-Schutzarten;
•Einbau des Elektroinstallationsmaterials;
•Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und
die daraus folgenden Anschlussbedingungen (klassische Nullung,
Schutzerdung, erforderliche Zusatzmaßnahmen etc.).
DEUTSCH
Funktion
Diese Doppelsteckdose mit eingebautem USB-Ladegerät lädt die
Akkus von mobilen Geräten wie Handys, MP3-Playern, Tablets usw. Bis
zu zwei Geräte können gleichzeitig mit beiden USB-Anschlüssen
aufgeladen werden. Der gesamte Ausgangsstrom des Ladegeräts
beträgt 3,600mA bei 5,0V DC (+/- 5%).
Diese Doppelsteckdose ist mit einem und einemErdkontakt erhöhten
Berührungsschutz gemäß DIN VDE 0620-1 ausgestattet. Die maximal
zulässige Spannung beträgt 220-250V~ 50Hz. 16A.
Installieren und verwenden Sie dieses IP20 geschützte Produkt
ausschließlich in geschützten Orten mit einer Umgebungstemperatur
zwischen +5ºC und +35ºC. Vermeiden Sie den Einuss von
Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung. Bei
längerem Gebrauch kann das Gehäuse dieses Produkts warm werden.
Das ist normal.
GEFAHRENHINWEISE!
•Betreiben Sie das Gerät nur in Innenräumen. Vermeiden Sie den
Einuss von Feuchtigkeit, Staub sowie Sonnen- oder andere
Wärmebestrahlung.
•Die Steckdose ist Teil der Gebäudeinstallation. Bei der Planung und
Errichtung sind die einschlägigen Normen und Richtlinien des
Landes zu beachten. Der Betrieb des Gerätes ist ausschließlich am
220-250V~ / 50 Hz Wechselspannungsnetz zulässig. Arbeiten am
220-250V~-Netz dürfen nur von einer in Ihrem Land zertizierten
Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
•Zur Vermeidung eines elektrischen Schlages am Gerät bitte
Netzspannung freischalten (Sicherungsautomat abschalten). Bei
Nichtbeachtung der Installationshinweise können Brand oder andere
Gefahren entstehen.
11mm
11mm
11mm
11mm11mm 1,5
1,5
1,5
1,51,5 ...
...
...
...... 2
2
2
22x
x
x
xx2,5mm
2,5mm
2,5mm
2,5mm2,5mm
2
2
2
22
10
30
82mm
108mm
A
B
C
E
F
E
40mm
EU Declaration of Conformity
We, the manufacturer / importer,
Smarter Living BV
Wilgenbos 20
3311 JX Dordrecht
The Netherlands
declare that the product:
Description: 2USB easyCharge DUO 18W A/C
Modelnumber: JP-9012F
Is in compliance with the essential requirements and other
relevant provisions of the following directives:
RoHS Directive (2011/65/EU)
EMC Directive (2014/30/EU)
Low Voltage Directive (2014/35/EU)
ErP Directive (2009/125/EC)
This product is in compliance with the following standards:
IEC 60844-1 (incl. DE, NL, FI, NO, SE deviations)
IEC-EN 61558-1
IEC-EN 61558-2-16
IEC-EN 62368-1
EN 55032 (class-B)
Intended use: Indoor
Dordrecht, 22-10-2021
J.P. Otto
CEO
JP-9012F
2USB easyCharge DUO 18W A/C
Smarterliving
Smarter Living BV
Wilgenbos 20
3311 JX Dordrecht, Netherlands
www.smarterliving.nl
www.2usb.eu
Gebrauchsanweisung | Manual | Handleiding
JP-9012F DE|EN|NL 21J29
RoHS/WEEE Conformiteitsverklaring (Recyclingsinstructies)
De Europese Richtlijn 2012/19/EU vereist dat apparatuur met het
vuilnisbak-symbool op het product en/of de verpakking niet
weggegooid mag worden met het gewone huisvuil. Het symbool
geeft aan dat het product afzonderlijk van de huishoudelijke
afvalstromen moet worden afgevoerd. Het is uw eigen
verantwoordelijkheid om te zorgen voor vernietiging van dit product
en andere elektrische en elektronische apparatuur via de door de
overheid of plaatselijke autoriteiten aangewezen speciale
inzamelingspunten. De juiste vernietiging en recycling van deze
apparatuur voorkomt mogelijk negatieve gevolgen voor het milieu
en de volksgezondheid. Voor meer gedetailleerde informatie over
het vernietigen van uw oude apparatuur neemt u contact op met de
plaatselijke autoriteiten, het plaatselijke afvalverwerkingsbedrijf, of
de winkel waar u het product heeft gekocht.
Technische specicaties USB-oplader
Ingangsspanning 220 - 250V~ 50Hz
Ingangsstroom Max. 0,5A
Uitgangsspanning 4,75 - 5,25V
Totale uitgangsstroom (gedeeld) 0,01 - 3,6A
Totale vermogen 18,0 Watt
Uitgangsspanning USB-A 2,4A
Uitgangsspanning USB-C 3,0A
Nominale frequentie 50Hz
Gemiddelde actieve efciëntie >83%
Efciëntie bij lage belasting (10%) >79%
Energieverbruik zonder belasting <0,08Watt
Documentatie
© Smarter Living BV, Nederland. Alle rechten voorbehouden. Wij
aanvaarden geen aansprakelijkheid voor technische en/of
drukfouten en de gevolgen hiervan. Alle handelsmerken en
eigendomsrechten worden erkend. Wijzigingen op basis van
technische verbeteringen kunnen worden aangebracht zonder
voorafgaande kennisgeving.
Montage
Stap 1: Schakel de zekering van de betreffende groep uit.
Stap 2: Verwijder indien nodig het bestaande stopcontact.
Stap 3: Draai de centrale schroeven (F) los en verwijder het
deksel (C) van de bodemplaat (B).
Stap 4: Sluit de aardedraad aan op aansluitklem .
Stap 5: Sluit de fasedraad aan op aansluitklem (L).
Stap 6: Sluit de nuldraad aan op aansluitklem (N).
Stap 7: Als uw inbouwdoos (A) voorzien is van schroeven,
bevestig dan bodemplaat (B) op inbouwdoos (A) met
behulp van twee schroeven (niet meegeleverd).
Is uw inbouwdoos (A) niet voorzien van schroeven,
bevestig dan bodemplaat (B) direct op de muur, met
behulp van schroefgaten (E) en 4 schroeven (niet meegeleverd).
Stap 8: Zet het deksel (C) voorzichtig op de bodemplaat (B) en
schroef de centrale schroeven (F) vast.
Stap 9: Schakel de zekering van de betreffende groep weer in.
Stap 10: Geniet van uw nieuwe dubbele wandcontactdoos met
ingebouwde USB-oplader.
Onderhoud en reiniging
Dit stopcontact is onderhoudsvrij. Laat een eventuele reparatie
uitsluitend door een gekwaliceerde elektricien uitvoeren. Reinig het
apparaat met een zachte, schone, droge, pluisvrije doek. Gebruik
geen schoonmaakmiddelen die oplosmiddelen bevatten. De plastic
behuizing kan daardoor worden aangetast. Gebruik geen natte
doeken of sponsen om het apparaat schoon te maken!
•Dit product mag uitsluitend geïnstalleerd worden in, in de handel
verkrijgbare, inbouwdozen conform DIN 490730-1, met een
minimumdiepte van 40mm.
•Let bij het aansluiten op de aansluitklemmen op de toegestane
bekabeling en de juiste kabel-doorsnede.
•Let goed op het schakelschema!
Verplichte instructies conform de product veiligheidsnorm
Let op! Installatie mag uitsluitend worden uitgevoerd door personen
met relevante elektrotechnische kennis en ervaring!*)
Door een ondeskundige installatie brengt u uw eigen leven en dat van
andere gebruikers van de elektrische installatie in gevaar.
Bij een onjuiste installatie loopt u het risico op ernstige schade,
bijvoorbeeld door brand. U bent persoonlijk aansprakelijk voor
materiële en letselschade.
Neem contact op met een elektricien!
*) Benodigde expertise voor installatie
Voor installatie is in het bijzonder onderstaande vakkennis vereist:
•de "5 veiligheidsregels" die moeten worden toegepast: Spanning
afsluiten; tegen opnieuw inschakelen beveiligen; spanningsvrijheid
controleren; aarden en kortsluiten; omliggende, onder spanning
staande onderdelen afdekken of afschermen;
•Keuze van geschikt gereedschap, meetapparatuur en zo nodig van
persoonlijke beschermingsmiddelen;
•Evaluatie van de meetresultaten;
•Keuze van het elektrotechnische installatiemateriaal ter waarborging
van de uitschakelvereisten;
•IP-Beschermingsklassen;
•Inbouwen van elektrotechnisch installatiemateriaal;
•Soort leveringsnetwerk (TN-Systeem, IT-Systeem, TT-Systeem) en de
daaruit voortvloeiende voorwaarden voor het aansluiten (klassieke
aarding, afgeschermde aarding, noodzakelijke aanvullende
maatregelen etc.).
NEDERLANDS
Funktie
Deze tweevoudige wandcontactdoos met ingebouwde USB-oplader
laadt de batterijen van mobiele apparaten, zoals mobiele telefoons,
MP3-spelers, tablets, enz. op. Tot twee apparaten kunnen gelijktijdig
met beide USB-poorten worden opgeladen. De totale uitgangsstroom
van de oplader is 3,600mA bij 5,0V DC (+/- 5%).
Dit dubbele stopcontact is uitgerust met enrandaarde verhoogde
aanraak beveiliging conform de Duitse DIN VDE 0620-1 norm. De
maximale toegestane spanning is .220-250V ~ 50Hz. 16A
Installeer en gebruik dit IP20 beschermde product alleen op
beschermde plaatsen met een omgevingstemperatuur tussen + 5ºC en
+35ºC. Vermijd de invloed van vocht, stof, zon of andere
warmtestraling. Bij langdurig gebruik kan de behuizing van dit product
warm worden. Dit is normaal.
WAARSCHUWINGEN!
•Gebruik het apparaat alleen binnenshuis. Vermijd de invloed van
vocht, stof, zon of andere warmtestraling.
•De wandcontactdoos is onderdeel van de elektrische installatie in het
gebouw. De relevante normen en richtlijnen van het land moeten in
acht worden genomen tijdens planning en montage. De werking van
het apparaat is alleen toegestaan op het 220-250V~ / 50Hz
wisselstroomnetwerk. Werken aan het 220-250V~-net mogen
uitsluitend door een in uw land gekwaliceerde elektricien worden
uitgevoerd. De toepasselijke voorzorgsmaatregelen ter voorkoming
van ongevallen moeten in acht worden genomen.
•Verwijder de netspanning (schakel de zekering in de meterkast uit)
om een elektrische schok van het apparaat te vermijden. Als u de
installatie-instructies niet in acht neemt, kan dit brand of andere
gevaren veroorzaken.
RoHS/WEEE Compliance Statement (Recycling Instructions)
European Directive 2012/19/EU requires that equipment bearing the
trashcan symbol on the product and/or its packaging must not be
disposed of with unsorted municipal waste. The symbol indicates that
this product should be disposed of separately from regular
household waste streams. It is your responsibility to dispose of this
and other electric and electronic equipment via designated collection
facilities appointed by the government or local authorities. Correct
disposal and recycling will help prevent potential negative
consequences to the environment and human health. For more
detailed information about the disposal of your old equipment,
please contact your local authorities, waste disposal service, or the
shop where you purchased the product.
Technical Specications USB Charger
Input voltage 220 - 250V~ 50Hz
Input current Max. 0,5A
Output voltage 4,75 - 5,25V
Total output current (shared) 0,01 - 3,6A
Total output power 18,0 Watt
Output current USB-A 2,4A
Output current USB-C 3,0A
Rated frequency 50Hz
Average active efciency >83%
Efciency at low load (10%) >79%
No-load power consumption <0,08Watt
Documentation
© Smarter Living BV, Netherlands. All rights reserved. We accept no
liability for technical or printing errors and their consequences. All
trademarks and property rights are acknowledged. Changes in the
sense of technical progress may be made without prior notice.
Mounting
Step 1: Switch off the appropriate circuit breaker.
Step 2: If necessary, remove the existing power outlet.
Step 3: Loosen both central screws (F) and remove the cover (C)
from the base plate (B).
Step 4: Connect the ground wire to terminal .
Step 5: Connect the phase conductor to terminal (L).
Step 6: Connect the neutral conductor to terminal (N).
Step 7: If your ush-mount wall-box (A) is equipped with
screws, fasten the base plate (B) to the ush-mount
wall-box using two screws (not supplied).
In case your ush-mount wall-box (A) is not equipped
with screws, fasten the base plate (B) directly to the
wall using screw holes (E) and four screws (not supplied).
Step 8: Carefully mount the cover (C) on the base plate (B) and
fasten both central screws (F).
Step 9: Turn the appropriate circuit breaker back on again.
Step 10: Enjoy your new socket-outlet with built-in USB charger.
Maintenance and cleaning
The socket-outlet is maintenance-free. Any repairs should only be
carried out by a qualied electrician. Clean the unit with a soft, clean,
dry, lint-free cloth only. Please do not use solvent-based cleaning
agents. The plastic housing could be affected by this. Do not use wet
cloths or sponges to clean the socket-outlet.
•When connecting the device terminals, observe the type of cabling
which are permissible for this purpose.
•Pay close attention to the wiring diagram!
Mandatory information in accordance with the equipment safety
standard
Note! Only to be installed by persons with relevant electrical
qualications and experience!*)
Improper installation will result in risk to your own life and risk to the life
of persons using the electrical installation.
With an improper installation, you risk serious material damages, for
example re. You are personally liable for personal injury and material
damages.
Please contact a qualied electrical engineer!
*) Specialist skills required for installation
In particular, the following special knowledge is required for the
installation:
•The applicable “5 Safety Rules”: disconnect; protect against switching
on; verifying mains power disconnect; earthing and short-circuiting;
covering adjacent current-carrying components or making them
inaccessible;
•Selection of suitable tools, measuring equipment and – if necessary –
personal protection equipment;
•Evaluation of measurement results;
•Selection of the electrical installation material to ensure compliance
with the shut-down conditions;
•IP-Protection classes;
•Installation of electrical installation material;
•Identication of the supply grid type (TN system, IT system, TT
system) and the resulting connection conditions (conventional
protective multiple earthing, safety earthing, additional measures
required etc.).
ENGLISH
Function
This double socket outlet with built-in USB charger charges the
batteries from mobile devices such as mobile phones, MP3 players,
tablets etc. Up to two devices can be simultaneously charged using
both USB ports. The total output current of the charger is 3,600mA at
5,0V DC (+/- 5%).
This double socket outlet is equipped with a side grounding contact
and according to DIN VDE 0620-1. Theincreased contact protection
maximum permissible voltage is .220-250V~ 50Hz. 16A
Only install and use this IP20 protected product in protected locations
with an ambient temperature between + 5ºC and + 35ºC. Avoid the
inuence of moisture, dust, sun or other heat radiation. For prolonged
use, the housing of this product may become warm. This is normal.
HAZARD WARNING!
•Operate the device only in indoor areas. Avoid the inuence of
moisture, dust, sun or other heat radiation.
•The socket outlet is part of the building installation. The relevant
standards and directives of the country must be observed during
planning and construction. The operation of the device is permissible
only on the 220-250V~ / 50 Hz alternating current network. Work on
the 220-250V~ mains may only be carried out by a certied
electrician qualied in your country. The applicable accident
prevention regulations must be observed.
•To avoid an electric shock on the device, please disconnect the mains
voltage to the device (switch off the circuit breaker). Failure to comply
with the installation instructions may cause re or other hazards.
•The installation may only be carried out in commercially available
ush-mounted wall-boxes (installation boxes), with a minimum depth
of 40mm, in accordance with DIN 49073-1.
JP-9012F DE|EN|NL 21J29
Produktspezifikationen
| Marke: | 2USB |
| Kategorie: | Wandsteckdose |
| Modell: | JP-9012F |
Brauchst du Hilfe?
Wenn Sie Hilfe mit 2USB JP-9012F benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Wandsteckdose 2USB
31 August 2025
Bedienungsanleitung Wandsteckdose
- ORNO
- LogiLink
- Schneider
- Hager
- V-TAC
- Sygonix
- Meross
- Brennenstuhl
- Lanberg
- Peerless-AV
- Axing
- Perel
- Gigabyte
- Schwaiger
- Niceboy
Neueste Bedienungsanleitung für -Kategorien-
1 September 2025
1 September 2025
1 September 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
