Seite 1/10

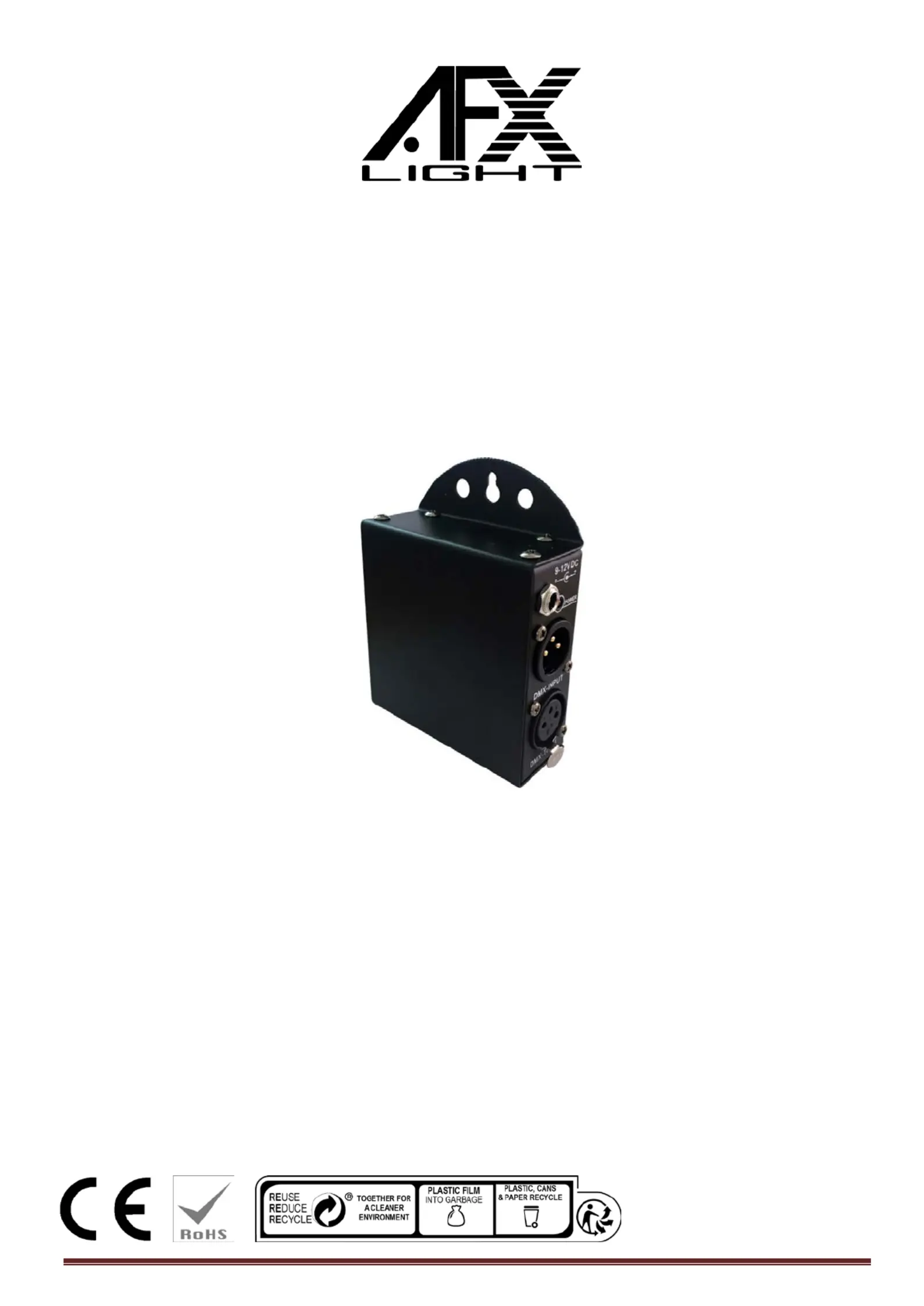

©Copyright LOTRONIC 2018 DD2 Page 1
2
2
-
-
W
W
A
A
Y
Y
D
D
M
M
X
X
D
D
I
I
S
S
T
T
R
R
I
I
B
B
U
U
T
T
O
O
R
R
S
S
P
P
L
L
I
I
T
T
T
T
E
E
R
R
D
D
M
M
X
X
A
A
2
2
V
V
O
O
I
I
E
E
S
S
2
2
-
-
W
W
E
E
G
G
D
D
M
M
X
X
V
V
E
E
R
R
T
T
E
E
I
I
L
L
E
E
R
R
2
2
-
-
W
W
E
E
G
G
D
D
M
M
X
X
S
S
P
P
L
L
I
I
T
T
T
T
E
E
R
R
S
S
P
P
L
L
I
I
T
T
T
T
E
E
R
R
D
D
M
M
X
X
D
D
E
E
2
2
V
V
I
I
A
A
S
S
Ref.: DD2 ( - ) 15 1839
USER
MANUAL
MANUEL D’UTILISATION
BEDIENUNGSANLEITUNG
HANDLEIDING
MANUAL DE INSTRUCCIONES
Imported from China by
LOTRONIC SA – – - Avenue Zénobe Gramme 9 1480 Saintes Belgium
©Copyright LOTRONIC 2018 DD2 Page 2
Safety Instructions
Please read these instructions carefully, they include important information about the installation, usage and
maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that they also
receive this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting to
is not higher than that stated on the decal or rear panel of the fixture.
• This product is intended for indoor use only!
• To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure there are no flammable
materials close to the unit while operating.
• Always disconnect from power source before servicing.
• Maximum ambient temperature (Ta) is 104° F (40°C). Do not operate the fixture at temperatures higher than
this.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by
yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. Always use the same type of spare parts.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the
disconnect device shall remain readily operable.
Fixture Linking
You will need a serial data link to run light shows of one or more fixtures using a DMX 512 controller or to run -
synchronized shows on two or more fixtures set to a master/slave operating mode. The combined number of
channels required by all fixtures on a serial data link determines the number of fixtures that the data link can
support.
Important: Fixtures on a serial/data link must be daisy chained in one single line. Maximum recommended serial
data link distance: 100 meters (1640 ft.) Maximum recommended number of fixtures on a serial data link: 32
fixtures
CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a female XLR connector on the other end.

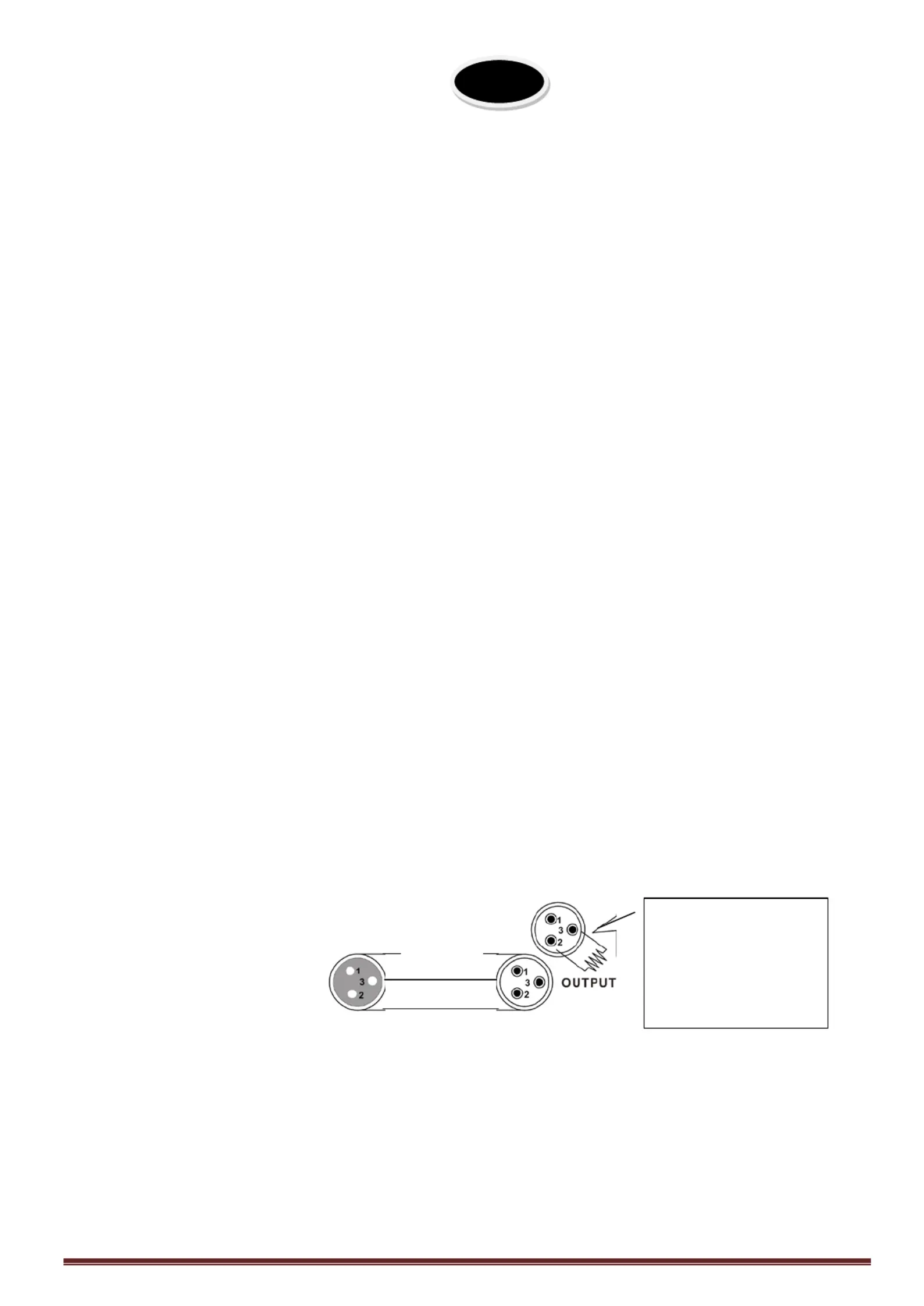

DMX connector configuration
Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to
connect a DMX signal terminator.
CAUTION
Do not allow contact between the common and the fixture’s chassis ground. Grounding the common can cause a
ground loop, and your fixture may perform erratically. Test cables with an ohm meter to check correct polarity and
to make sure the pins are not grounded or shorted to the shield or each other.
INPUT
COMMON
DMX +
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3
(DMX+) of the last
fixture.
GB
©Copyright LOTRONIC 2018 DD2 Page 3
INSTR UCTIONS

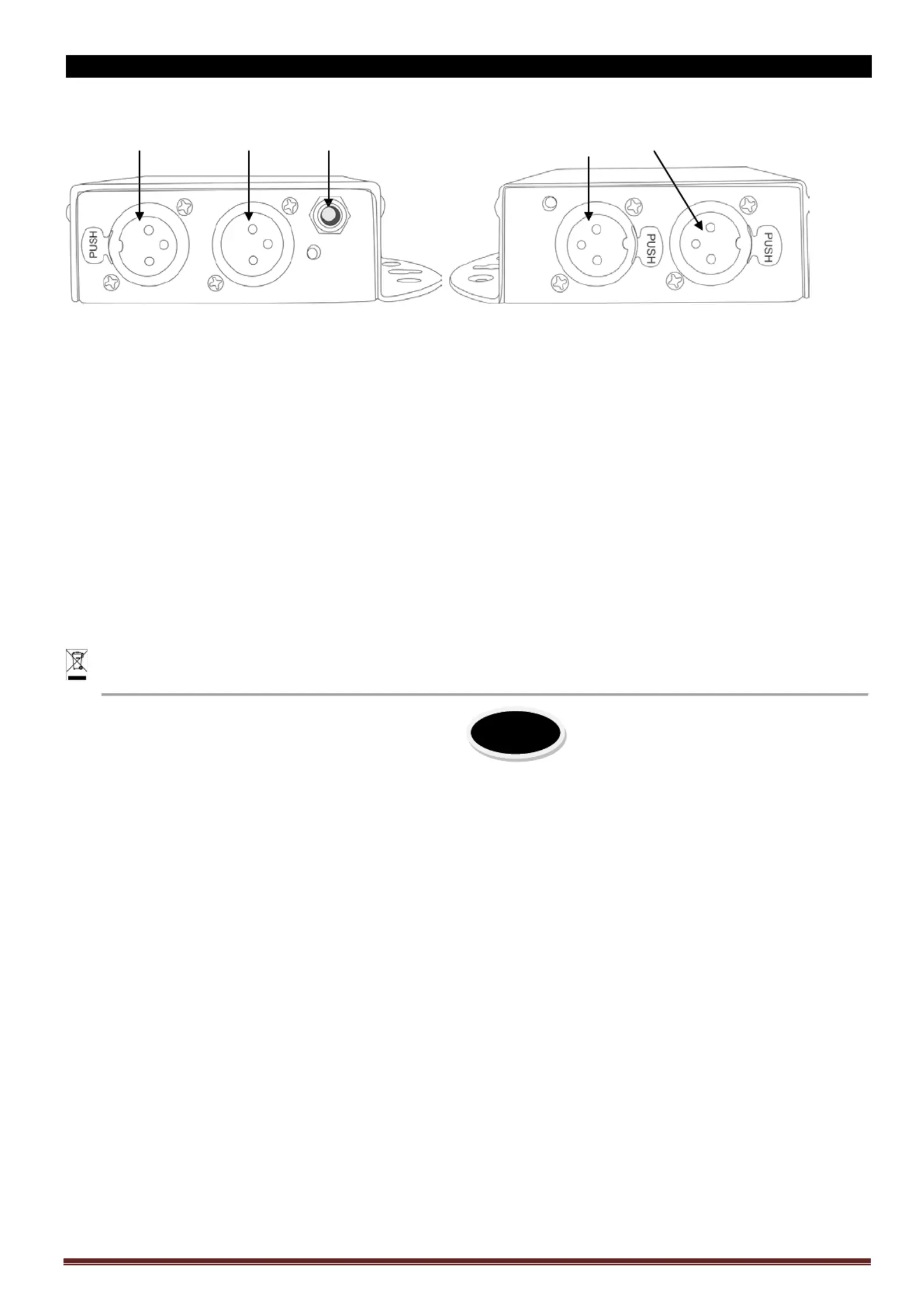

Link Input DMX input DC input DMX outputs
The unit has one input and 2 outputs.
The in- and outputs are electrically isolated.
One DMX connector (3pin) accepts 4 individual channels
Each DMX output features an independent driver and DATA+ & DATA- LED indicator.
DMX input: Connect the signal coming from the DMX controller
DMX output: connect to the DMX receiving device
Don’t connect more than 31 units between the DMX output of the controller and the DMX distributor.
Don’t connect more than 32 units on one output of the DMX distributor.
Specifications
Power supply ........................................................... Mains adaptor IN: 100-240Vac 50/60H
............................................................................................................ OUT: 9-12Vdc 400mA
Dimensions ................................................................................................ 80 x 30 x 105mm
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed.
Consignes de sécurité
Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et
l’entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le
nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation
indiqué sur la plaque signalétique de l’appareil.
• Uniquement pour utilisation à l’intérieur!
• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.
Assurez- vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son fonctionnement.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien.
• températureLa ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures
supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-
même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service
technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
• Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce
dispositif doit rester facilement accessible;
F
