Hardware Review

Front View

Port Selection Pushbuttons

Audio Port

USB Peripheral Port

Station Switch

Port LEDs

Hardware Installation

Plug the USB keyboard and USB mouse into the USB console ports located on the unit’s

rear panel.

Plug the main speakers into the console speaker jack located on the unit’s front panel.

(Optional) Plug your secondary speakers into the console audio port located on the unit’s

rear panel. The front panel’s audio port has priority over that on the rear panel.

Using the cables provided with this package, plug the USB and speaker connectors into

their corresponding sockets in the PC Ports section of the switch.

At the other ends of the cables, plug the USB and speaker connectors into their respective

ports on the computers. Be sure the monitors are connected to their respective computers.

(Optional) Plug your USB peripherals into the USB Type A ports located on the unit’s front

and rear panel.

(Optional) Plug the power adapter into the switch’s Power Jack and then plug the other

end into an AC power source.

Power on the computers.

Note: The USB bus-powered design allows the switch to get power from the connected

computers. It requires connection to at least two computers to get sufﬁ cient power

supply.

Conﬁ guration and Setup

After setting up the hardware you must conﬁ gure the screen size and monitor layout to

allow Boundless Switching to work. Before using Boundless Switching, please turn off mouse

acceleration in the operating system. Boundless Switching allows you to move the mouse

cursor across the screen of one monitor and onto another to switch the KM operations from

one computer to the next. Boundless Switching works by moving the mouse cursor off the

screen up, down, right or left – thereby switching ports when the cursor is moved from one

screen to the next.

Screen Size

Set the screen size of each monitor so that the CS724KM knows when the mouse cursor

moves from one computer’s screen to the next.

1. Use the front panel pushbutton to select the port you want to set up.

2. Invoke hotkey mode by pressing [Num Lock] + [-].

3. Press the [L] key.

4. In the upper left corner of the display, click the left mouse button and hold it down while

you move the cursor to the bottom right corner of the display, and then release. Two beeps

will signify the operation was successful.

5. Repeat this procedure for each monitor connected to the computers managed by the

CS724KM.

Note: If the screen resolution changes, make sure to repeat the above conﬁ guration procedure

(step 1 to 4) to reset the screen size.

Monitor Layout

Set the physical layout of the monitors so that the CS724KM knows which computer to switch

to when the mouse cursor moves off the screen right, left, up or down. To set the layout, do

the following:

1. Invoke hotkey mode by pressing [Num Lock] + [-].

2. Enter the monitor layout parameters using the following hotkeys (Refer to the drawings

shown above):

Parameter Row Monitor No Monitor

A 1, 2, 3, 4

B 1, 2, 3, 4

C 1, 2, 3, 4

D 1, 2, 3, 4

Formula: Parameter + Row A + Monitor(s) + Row B + Monitor(s)…

Note: By entering the monitor layout parameters, you can move the mouse cursor across any

border (up, down, left, right or diagonal) to switch computers.

Hotkey Setting Mode

All hotkey operations to conﬁ gure settings begin by invoking Hotkey Setting Mode (HSM) and

then entering the hotkey. To invoke hotkey setting mode, do the following:

1. Hold down the Num Lock key;

2. Press and release the minus key;

3. Release the Num Lock key: [Num Lock] + [-]

4. Key in the HSM hotkey.

CS724KM 4-Port USB KM Switch

www.aten.com

Commutateur KM CS724KM 4 Ports USB

www.aten.com

4-Port-USB-KM-Switch CS724KM

www.aten.com

Conmutador KM USB CS724KM de 4 puertos

www.aten.com

Switch KM USB a 4 porte CS724KM

www.aten.com

International Co., Ltd.

other trademarks are the property of their respective owners.

This product is RoHS compliant.

Part No. PAPE-1223-J10G Printing Date: 04/2019

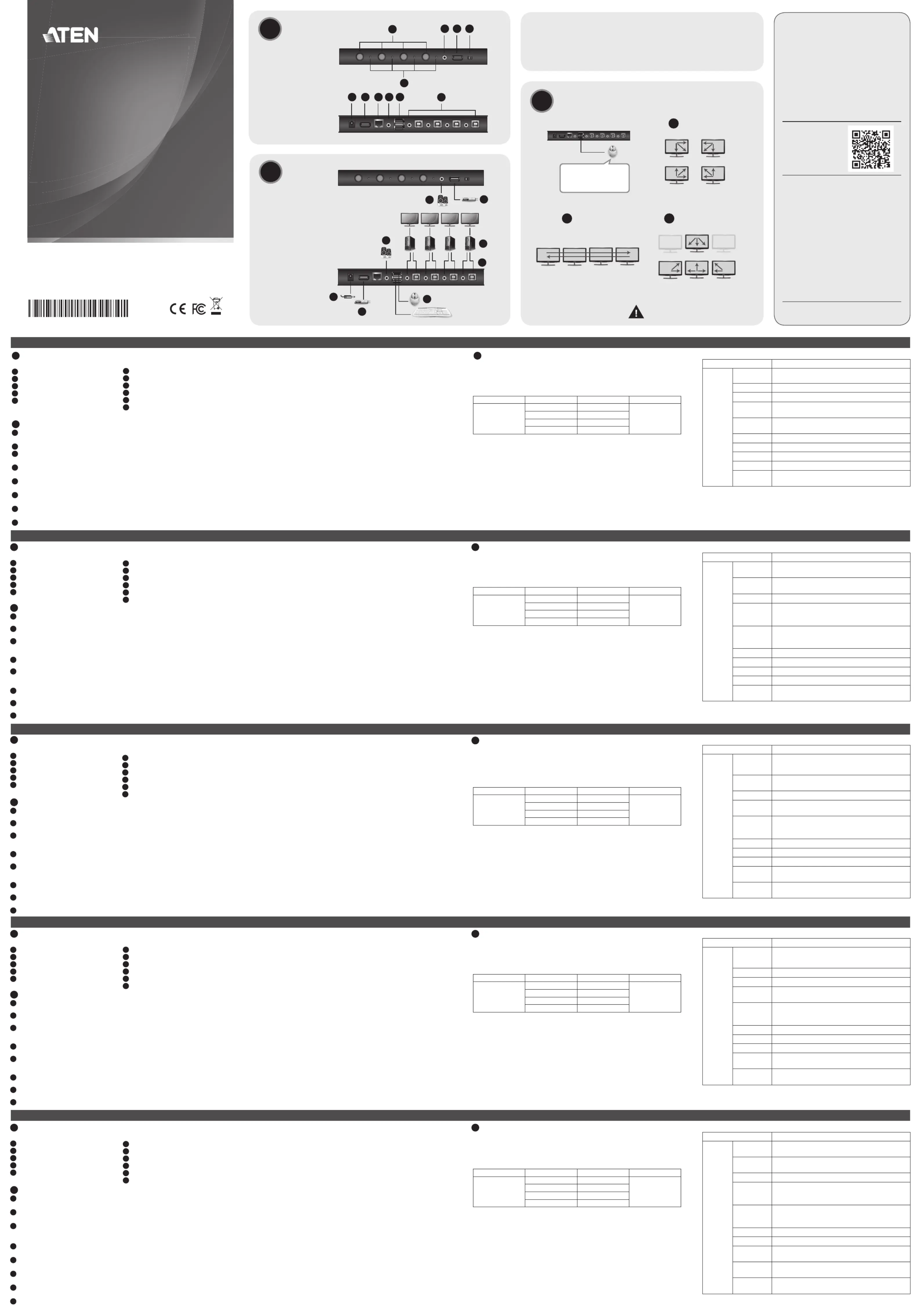

4-Port USB KM Switch

Quick Start Guide

CS724KM

Package Contents

1 CS724KM 4-Port USB KM Switch

4 USB Type A to USB Type B Cables

4 Audio Cables

1 User Instructions

Monitor Layout

Hardware

Installation

Support and Documentation Notice

All information, documentation, ﬁ rmware,

software utilities, and speciﬁ cations

contained in this package are subject to

change without prior notiﬁ cation by

the manufacturer.

To reduce the environmental impact of our

products, ATEN documentation and software

can be found online at

http://www.aten.com/download/

Technical Support

www.aten.com/support

이 기기는 업무용(A급) 전자파적합기기로서 판매자 또는

사용자는 이 점을 주의하시기 바라며, 가정외의 지역에

서 사용하는 것을 목적으로 합니다.

Scan for

more information

EMC Information

FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE

STATEMENT:

This equipment has been tested and found to comply with the limits

for a Class A digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference when the equipment is operated in a commercial

environment. This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in accordance with

the instruction manual, may cause harmful interference to radio

communications. Operation of this equipment in a residential area

is likely to cause harmful interference in which case the user will be

required to correct the interference at his own expense.

FCC Caution: Any changes or modiﬁ cations not expressly approved by

the party responsible for compliance could void the user's authority to

operate this equipment.

Warning: Operation of this equipment in a residential environment

could cause radio interference.

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

Rear View

Power Jack

USB Peripheral Port

Serial Port

Audio Port

USB Keyboard / Mouse Ports

PC Ports

HSM Summary Table

Combination Function

[Num Lock]

[-]

[H]

Toggles between the default ([Num Lock] [-]) and

alternate ([Ctrl] [F12]) HSM invocation keys.

[L] Starts screen size conﬁ guration mode.

[N] Enables and disables keyboard emulation.

[P]

Starts monitor layout conﬁ guration mode (Refer to the

Monitor Layout section).

[F1]

Sets SPC mode so the keyboard/mouse works under a

special OS as a standard (104 key) keyboard/mouse.

[F2] Activates Mac keyboard mapping.

[F3] Activates Sun keyboard mapping.

[F10] Enables and disables Windows keyboard emulation.

[R] [Enter] Resets hotkeys to the default setting.

[u] [p] [g] [r] [a]

[d] [e] [Enter]

Invokes Firmware Upgrade Mode.

2 3 4

1 2 3 4 5

CS724KM (Front)

CS724KM (Rear)

CS724KM (Front)

CS724KM (Rear)

2 x 2 Monitor Layout

PA010B234 [Enter]

2 x 3 Monitor Layout with no monitors for

the first and last slot in row A

A1A0 A0

1 x 4 Monitor Layout

CS724KM (Rear)

PA12B34 [Enter]

PA1234 [Enter]

By entering the monitor layout

parameters, you can move the

mouse cursor across any border

(up, down, left, right or diagonal)

to switch computers.
