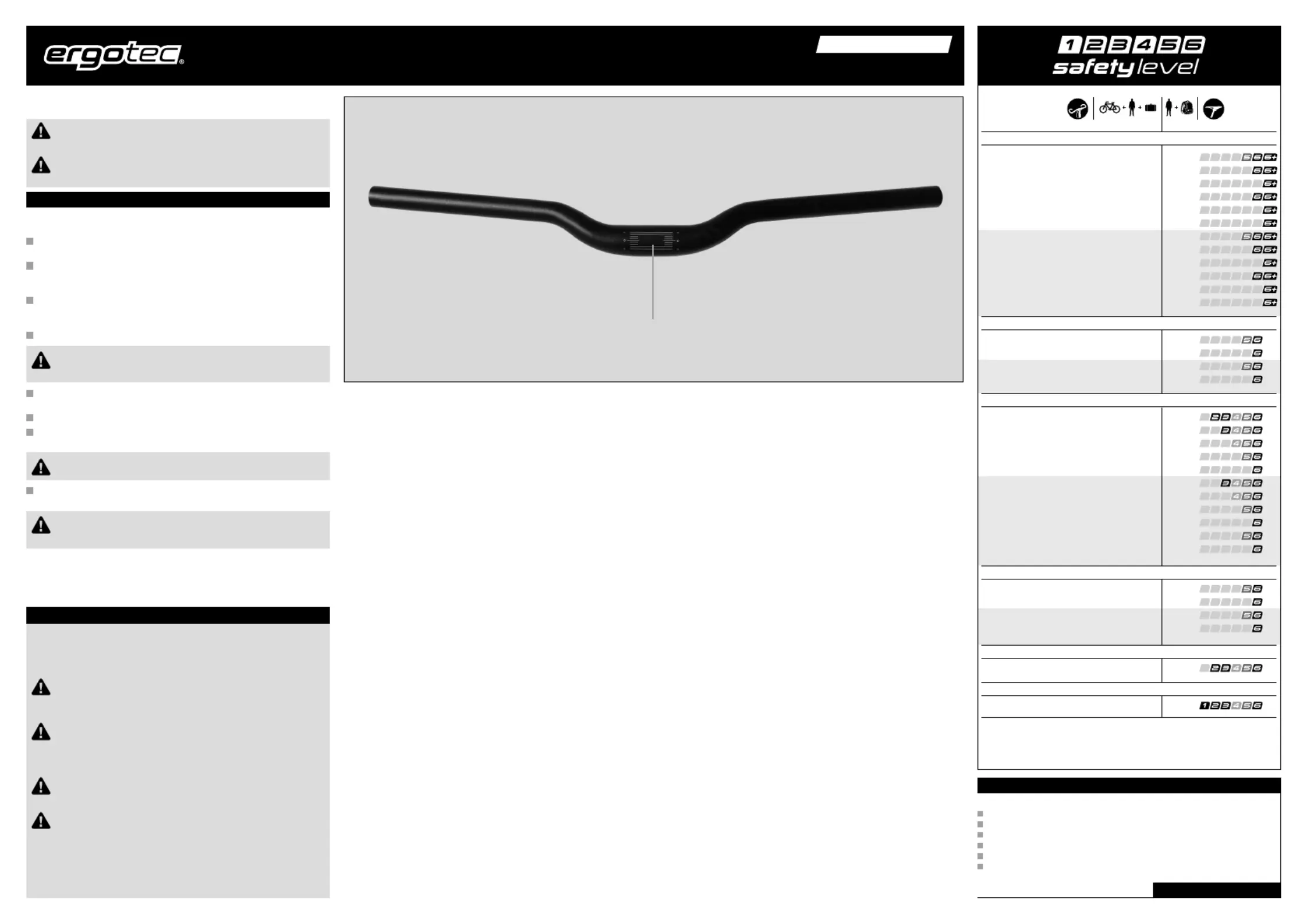

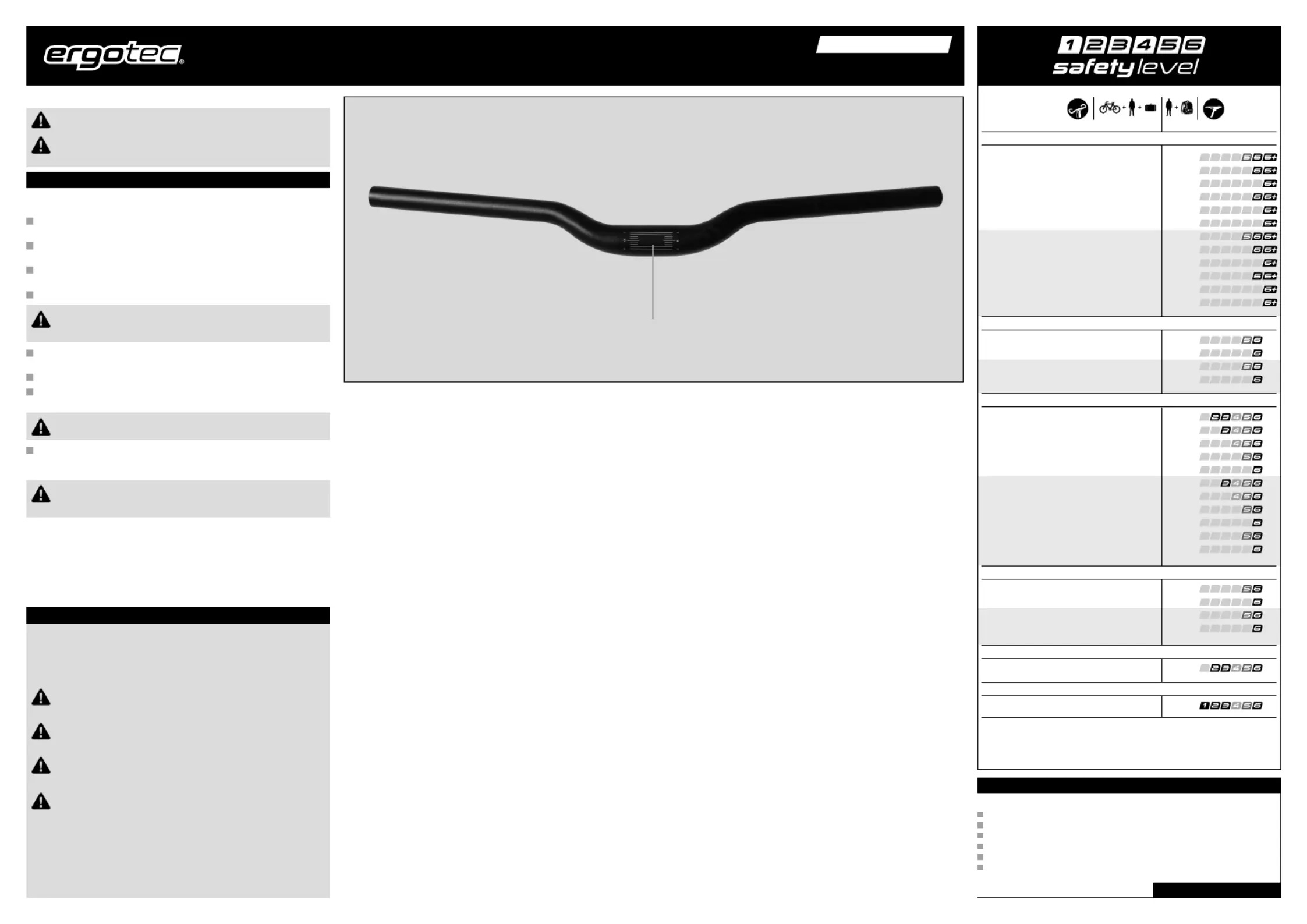

Montage- und Sicherheitshinweise für

deutsch

Stand 01.12.2020

Irrtum und technische Änderungen vorbehalten. Die aktuellste Version dieser Montage- und Sicherheitshinweise finden Sie auch auf www.ergotec.de

max. 100 kg

max. 120 kg

max. 140 kg

max. 100 kg

max. 120 kg

max. 100 kg

max. 100 kg

max. 120 kg

max. 140 kg

max. 100 kg

max. 120 kg

max. 100 kg

max. 120 kg

max. 140 kg

max. 160 kg

max. 120 kg

max. 140 kg

max. 120 kg

max. 120 kg

max. 140 kg

max. 160 kg

max. 120 kg

max. 140 kg

max. 120 kg

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h

Sprunghöhe

<_

60 cm

Sprunghöhe

<_

60 cm

Sprunghöhe

<_

60 cm

Sprunghöhe

<_

120 cm

Sprunghöhe

<_

120 cm

Sprunghöhe

<_

180 cm

Sprunghöhe

<_

60 cm

Sprunghöhe

<_

60 cm

Sprunghöhe

<_

60 cm

Sprunghöhe

<_

120 cm

Sprunghöhe

<_

120 cm

Sprunghöhe

<_

180 cm

Mountain-Bike

Safety Level

Road-/Gravel-/Travel-Bike

Safety Level

City-/Trekking-Bike

Safety Level

Cargo-Bike

Safety Level

Jugendrad

Safety Level

Kinderrad

Safety Level

max. 100 kg

max. 100 kg

max. 140 kg

max. 100 kg

max. 160 kg

max. 140 kg

max. 160 kg

max. 120 kg

max. 120 kg

max. 100 kg

max. 140 kg

max. 120 kg

max. 160 kg

max. 180 kg

max. 100 kg

max. 120 kg

max. 140 kg

max. 160 kg

max. 120 kg

max. 140 kg

max. 100 kg

max. 100 kg

max. 250 kg

max. 100 kg

max. 300 kg

max. 250 kg

max. 300 kg

max. 120 kg

max. 120 kg

max. 100 kg

max. 140 kg

max. 120 kg

max. 160 kg

max. 180 kg

max. 120 kg

max. 140 kg

max. 160 kg

max. 180 kg

max. 140 kg

max. 160 kg

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h + 45 km/h

E-BIKE 25 km/h + 45 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 25 km/h

E-BIKE 45 km/h*

E-BIKE 45 km/h*

einspurig / mehrspurig

12“-24“

einspurig / mehrspurig

einspurig / mehrspurig

einspurig / mehrspurig

LenksystemSattelstütze

Die Produktklassifizierung der ergotec Safety Level entspricht der DIN EN ISO 4210 Norm für Fahrräder und

DIN EN 15194 für E-Bikes. E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.

* Nachträglicher Einbau nur mit Abnahme einer anerkannten Prüfstelle und Eintragung in die Fahrzeugpapiere.

Vielen Dank, dass Sie sich beim Kauf Ihres neuen Lenkerbügels für ein Produkt

aus unserem Haus entschieden haben.

Vergleichen Sie das am Lenkerbügel mit derSAFETY LEVEL

beigefügten Tabelle und vergewissern Sie sich, ob dieser für den

vorgesehenen Einsatzzweck geeignet ist.

Lesen Sie vor Gebrauch die nachfolgenden Montage- und

Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise

sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.

Montage

Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über

diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.

Überprüfen Sie vor der Montage die Kompatibilität zwischen dem Lenkerbügel

und dem Vorbau.

Überprüfen Sie auch, ob die Differenz der Durchmesser zwischen dem

Klemmbereich des Lenkerbügels

c

und der Lenker klemmung des Vorbaus

nicht mehr als +0,2 mm beträgt.

Achten Sie darauf, ob die Lenkerklemmung des Vorbaus gratfrei ist, d.h.

keine scharfen Kanten oder Ähnliches aufweist, dies könnte zu einem Bruch

des Lenkerbügels führen.

Achten Sie auch darauf, dass die Klemmflächen sauber und fettfrei sind!

Kombinieren Sie aus Sicherheitsgründen keinen Aluminium-

Lenkerbügel mit einem Stahl-Vorbau (Materialmix), es besteht

Bruchgefahr!

Setzen Sie den Klemmbereich

c

des Lenkerbügels mittig in die

Lenkerklemmung des Vorbaus ein und fixieren Sie diese leicht.

Richten Sie jetzt den Lenkerbügel auf Ihre individuellen Bedürfnisse aus.

Ziehen Sie nun die Lenker-Klemmschraube(n) am Vorbau mit dem von Ihrem

Vorbauhersteller vorgegebenen Anzugswert fest.

Aus Sicherheitsgründen darf der max. Anzugswert von 16 Nm

nicht überschritten werden.

Montieren Sie anschließend die restlichen Komponenten, wie z. B. Schalt-/

Bremshebel, Griffe und Lenkerhörnchen, gemäß der Vorgabe des jeweiligen

Herstellers.

Aus Sicherheitsgründen darf bei Aluminium-Lenkerbügeln mit

einer Wandstärke kleiner als 1,2 mm der max. Anzugswert von

10 Nm nicht überschritten werden.

Lenkerbügel

Garantie

Für ergotec-Lenkerbügel gelten folgende Garantiezeiten:

aus hochfestem Micro Alloy Steel Material 10 Jahre oder 50.000 km

mit Sicherheitslevel 6 6 Jahre oder 35.000 km

mit Sicherheitslevel 5 5 Jahre oder 30.000 km

mit Sicherheitslevel 4 4 Jahre oder 25.000 km

mit Sicherheitslevel 3 3 Jahre oder 20.000 km

mit Sicherheitslevel 2 3 Jahre oder 15.000 km

Eventuelle Garantieansprüche sollten über den

Fahrrad-Fachhandel abgewickelt werden.

RICHTIGRADFAHREN.DE

Sicherheitshinweis

Kontrollieren Sie den Anzugswert der Schrauben nach ca. 500 km und

anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens

jedoch 1 x pro Jahr.

Kontrollieren Sie regelmäßig auch den Bereich neben der Vorbauklemmung.

Sollten Sie dabei einen Haar- oder Anriss feststellen, so muss der Lenkerbügel

umgehend ausgetauscht werden.

Lenkerbügel mit SAFETY LEVEL 2, 3 und 4 sind nicht für Mountainbiking,

Racebiking und Wettkämpfe geeignet. Die hohen Beanspruchungen

könnten zum Bruch des Lenkerbügels führen.

Beim Fahrradtransport mit dem Auto darf das Fahrrad nicht kopf stehend

am Lenkerbügel oder den Lenkerhörnchen be festigt werden, da sonst

hohe dynamische Kräfte am Lenkerbügel auftreten, was zu einer

Materialermüdung und anschließend zum Bruch führen kann.

Beim Anbau von Lenkertaschen oder Lenkerkörben muss darauf geachtet

werden, dass die maximale Zuladung von 10 kg nicht überschritten wird.

Eine zu hohe Zuladung kann zum Bruch des Lenker bügels führen.

Aus Sicherheitsgründen müssen der Lenkerbügel sowie die Lenker-

hörnchen nach einer Beschädigung unbedingt ausge tauscht werden.

c

Produktspezifikationen
