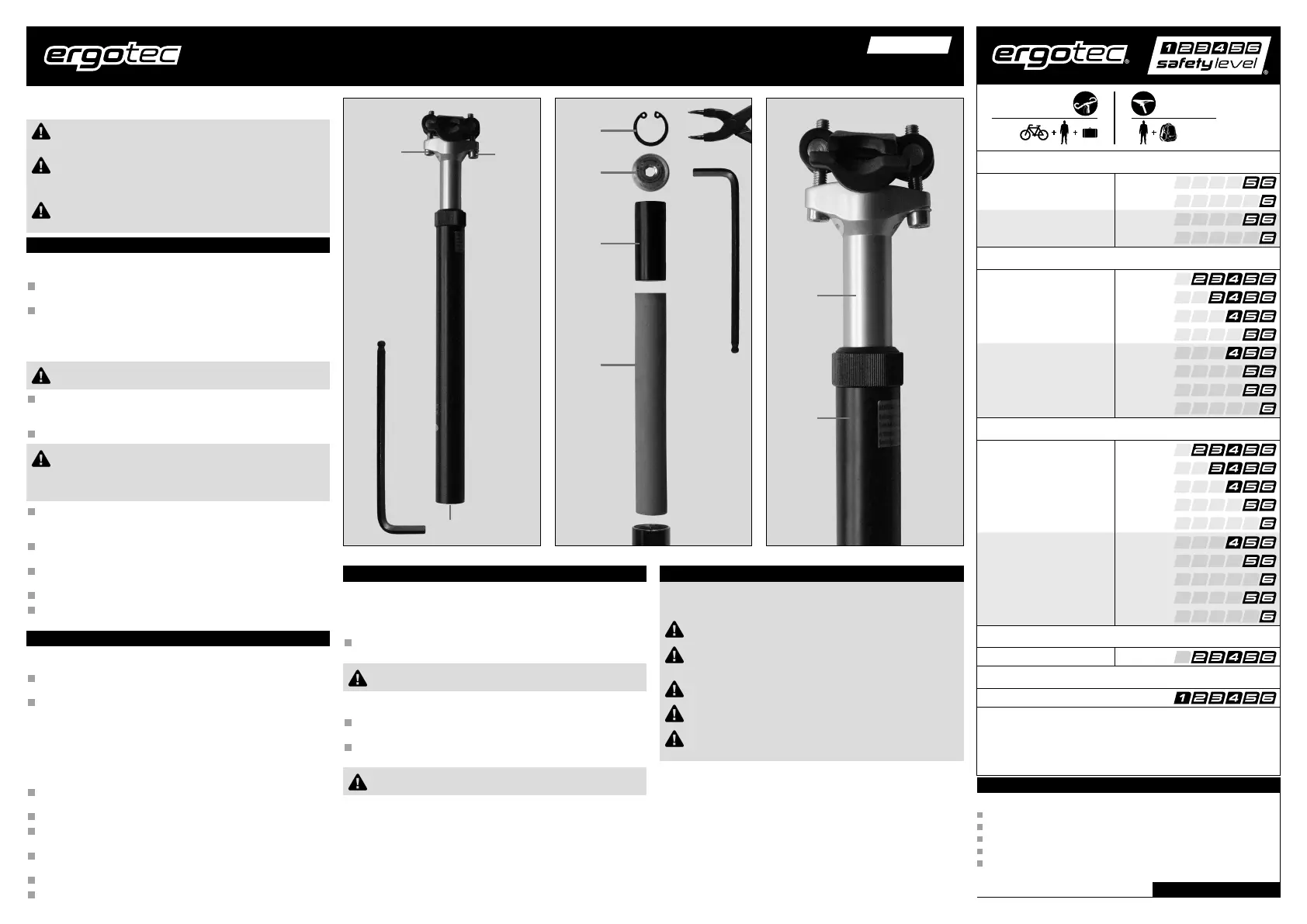

Vielen Dank, dass Sie sich beim Kauf Ihrer neuen Sattelstütze für ein Produkt aus

unserem Haus entschieden haben.

Vergleichen Sie die Level-Zahl an der Sattelstütze mit der neben-

stehenden Tabelle und vergewissern Sie sich, ob diese für den

vorgesehenen Einsatzzweck geeignet ist.

Vergewissern Sie sich vor der Montage der Sattelstütze, dass

diese für das maximal zugelassene Gesamtgewicht des Fahrrades

geeignet ist. Entsprechende Angaben dazu finden Sie auf der

Produktbeschreibung oder erhalten Sie bei Ihrem Fahrradhändler.

Lesen Sie vor Gebrauch die nachfolgenden Montage- und

Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise

sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.

Montage

Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über

diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.

Überprüfen Sie, ob der Außendurchmesser der Sattelstütze (27,2 mm) mit dem

Innendurchmesser des Rahmensitzrohrs übereinstimmt.

Sollte der Klemmbereich des Rahmensitzrohrs größer sein, so können Sie den

Durchmesser mit einer entsprechenden Sattelstützbeilage (min. Länge 80 mm)

anpassen. Aus Sicherheitsgründen empfehlen wir, die Original Humpert-

Sattelstützbeilagen zu verwenden. Diese können Sie über den Fahrrad-

Fachhandel beziehen.

Das Rohrende des Rahmensitzrohrs muss unbedingt gratfrei sein,

ansonsten besteht Bruchgefahr!

Vor dem Einschieben der Sattelstütze sollte der Klemmbereich des Rahmen-

sitzrohrs unbedingt mit einem wasserresistenten Fett behandelt werden, da

sonst Korrosion das spätere Anpassen der Sitzhöhe erschweren kann.

Schieben Sie nun die Sattelstütze in das Rahmensitzrohr.

Aus Sicherheitsgründen muss die Sattelstütze mindestens bis zur

Markierung (75 mm) in das Rahmensitzrohr eingeschoben werden,

es sei denn der Fahrradhersteller schreibt eine größere Einsteck-

tiefe vor. Beachten Sie hierzu die Benutzerinformation des

Fahrradherstellers!

Um die Sattelstütze im Rahmen zu fixieren, ziehen Sie die Sattelstütz-

klemmschraube bzw. den Schnellspannmechanismus mit dem von Ihrem

Fahrrad-Hersteller vorgegebenen Anzugswert fest.

Überprüfen Sie vor der Montage des Sattels die Kompatibilität zwischen

Sattelstütze und Sattel.

Setzen Sie nun das Gestell des Sattels in die Führungsnuten des Sattelklobens

ein und fixieren Sie diesen leicht.

Richten Sie jetzt die Sattelposition auf Ihre individuellen Bedürfnisse aus.

Ziehen Sie nun die beiden Sattelklemmschrauben

c

gleichmäßig mit einem

5 mm Innensechskant-Schlüssel und einem Anzugswert von 8-10 Nm fest.

Einstellung

Sie können die Federung individuell an Ihr Körpergewicht, Ihren Fahrstil und an die

Fahrbahngegebenheiten anpassen.

Hierzu setzen Sie sich auf den Sattel. Bei richtiger Einstellung sollte die

Sattelstütze ca. 20 % des Federwegs (ca. 9 mm) einfedern.

Um die Federstärke zu erhöhen, drehen Sie die Einstellmutter

d

, die sich am

unteren Ende der Sattelstütze befindet, im Uhr zeigersinn – für eine weichere

Einstellung gegen den Uhrzeigersinn.

Sollten Sie mit der Serieneinstellung nicht zurechtkommen, so können Sie optional

über den Fahrrad-Fachhandel den für Sie passenden Elastomer erwerben, den wir

in drei unterschiedlichen Härtestufen anbieten:

bis 45 kg / Art.Nr. 06050000, 45-75 kg / Art.Nr. 06051000

und 85-100 kg / Art.Nr. 06052000

Zum Ausbau des Elastomers lösen Sie die Sattelstützklemmschraube bzw.

den Schnellspannmechanismus.

Ziehen Sie nun die Sattelstütze aus dem Rahmensitzrohr heraus.

Entfernen Sie den Sicherungsring

e

, der sich am unteren Ende

befindet, mit einer entsprechenden Zange.

Drehen Sie die Einstellmutter

d

entgegen dem Uhrzeigersinn aus der

Sattelstütze heraus.

Jetzt können Sie das Distanzstück

f

und den Elastomer

g

entnehmen.

Die Montage erfolgt in umgekehrter Reihenfolge.

Montage- und Sicherheitshinweise für

Federsattelstütze SP-7.0

Mountain-Bike/Race-Bike Safety Level

max. 100 kgmax. 100 kg

max. 120 kgmax. 120 kg

E-BIKE

25 km/h + 45 km/h

max. 100 kgmax. 100 kg

max. 120 kgmax. 120 kg

Trekking-Bike Safety Level

max. 100 kgmax. 100 kg

max. 120 kgmax. 120 kg

max. 140 kgmax. 140 kg

max. 160 kgmax. 160 kg

E-BIKE

25 km/hmax. 140 kgmax. 100 kg

E-BIKE

25 km/hmax. 160 kgmax. 140 kg

E-BIKE

45 km/h*max. 140 kgmax. 140 kg

E-BIKE

45 km/h*max. 160 kgmax. 140 kg

City-Bike Safety Level

max. 100 kgmax. 100 kg

max. 120 kgmax. 120 kg

max. 140 kgmax. 140 kg

max. 160 kgmax. 160 kg

max. 180 kgmax. 180 kg

E-BIKE

25 km/hmax. 140 kgmax. 100 kg

E-BIKE

25 km/hmax. 160 kgmax. 140 kg

E-BIKE

25 km/hmax. 180 kgmax. 160 kg

E-BIKE

45 km/h*max. 140 kgmax. 140 kg

E-BIKE

45 km/h*max. 160 kgmax. 140 kg

Jugend/Young adult Safety Level

max. 100 kgmax. 100 kg

Kinderrad/Youth-Bike Safety Level

12"-24"

Lenksystem

Steering system

Sattelstütze

Seatpost

Die Produktklassifizierung der ergotec Safety Level entspricht der

DIN EN ISO 4210 Norm für Fahrräder und DIN EN 15194 für E-Bikes.

E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.

*Nachträglicher Einbau nur mit Abnahme einer anerkannten

Prüf stelle und Eintragung in die Fahrzeugpapiere.

deutsch

Stand 01.12.2015

Garantie

Für ergotec Feder-Sattelstützen gelten folgende Garantiezeiten:

mit Sicherheitslevel 6 6 Jahre oder 35.000 km

mit Sicherheitslevel 5 5 Jahre oder 30.000 km

mit Sicherheitslevel 4 4 Jahre oder 25.000 km

mit Sicherheitslevel 3 3 Jahre oder 20.000 km

mit Sicherheitslevel 2 3 Jahre oder 15.000 km

Eventuelle Garantieansprüche sollten über den

Fahrrad-Fachhandel abgewickelt werden.

RICHTIGRADFAHREN.DE

Sicherheitshinweis

Kontrollieren Sie den Anzugswert der Schrauben nach ca. 500 km und

anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens

jedoch 1 x pro Jahr.

Diese Sattelstütze ist nicht für Mountainbiking und Wettkämpfe geeignet.

Die hohen Beanspruchungen könnten zum Bruch der Sattelstütze führen.

Befestigen Sie keine Zusatzanbauten wie Kindersitze, Gepäckträger oder

Anhänger an der Sattelstütze. Dies könnte zu einer Überbe anspruchung

und somit zum Bruch der Sattelstütze führen.

Sattelstützen aus Aluminium müssen auf Grund von Materialermüdung

spätestens nach 10.000 Kilometer oder 3 Jahren ausgetauscht werden.

Um einen Sturz oder Unfall zu vermeiden, muss die Sattelstütz e nach

einer Beschädigung unbedingt ausgetauscht werden.

Die Sattelstütze darf aus Sicherheitsgründen maximal mit 100 kg belastet

werden.

Wartung

Um eine hohe Leistung, Sicherheit und lange Lebensdauer zu gewährleisten,

ist eine regelmäßige Wartung nach ca. 200 Betriebsstunden oder mindestens

1 x pro Jahr erforderlich.

Seitenspiel einstellen

Drehen Sie die Überwurfmutter

h

im Uhrzeigersinn, bis kein Seitenspiel oder

Widerstand fühlbar ist.

Um Beschädigungen zu vermeiden, sollten Sie hierzu keine Zange

oder ähnliches Werkzeug verwenden.

Lagerung schmieren

Säubern Sie sorgfältig den gesamten Bereich des Gleitrohrs

i

mit einem

biologisch abbaubaren Reinigungsmittel.

Fetten Sie nun den gesamten Bereich des Gleitrohrs

i

mit einem säure-

freien Fett, das Sie über den Fahrrad-Fachhandel beziehen können, nach.

Verwenden Sie unbedingt ein säurefreies Fett, da sonst

das Elastomer chemisch verändert oder zerstört werden kann.

h

i

d

c

c

f

g

d

e
