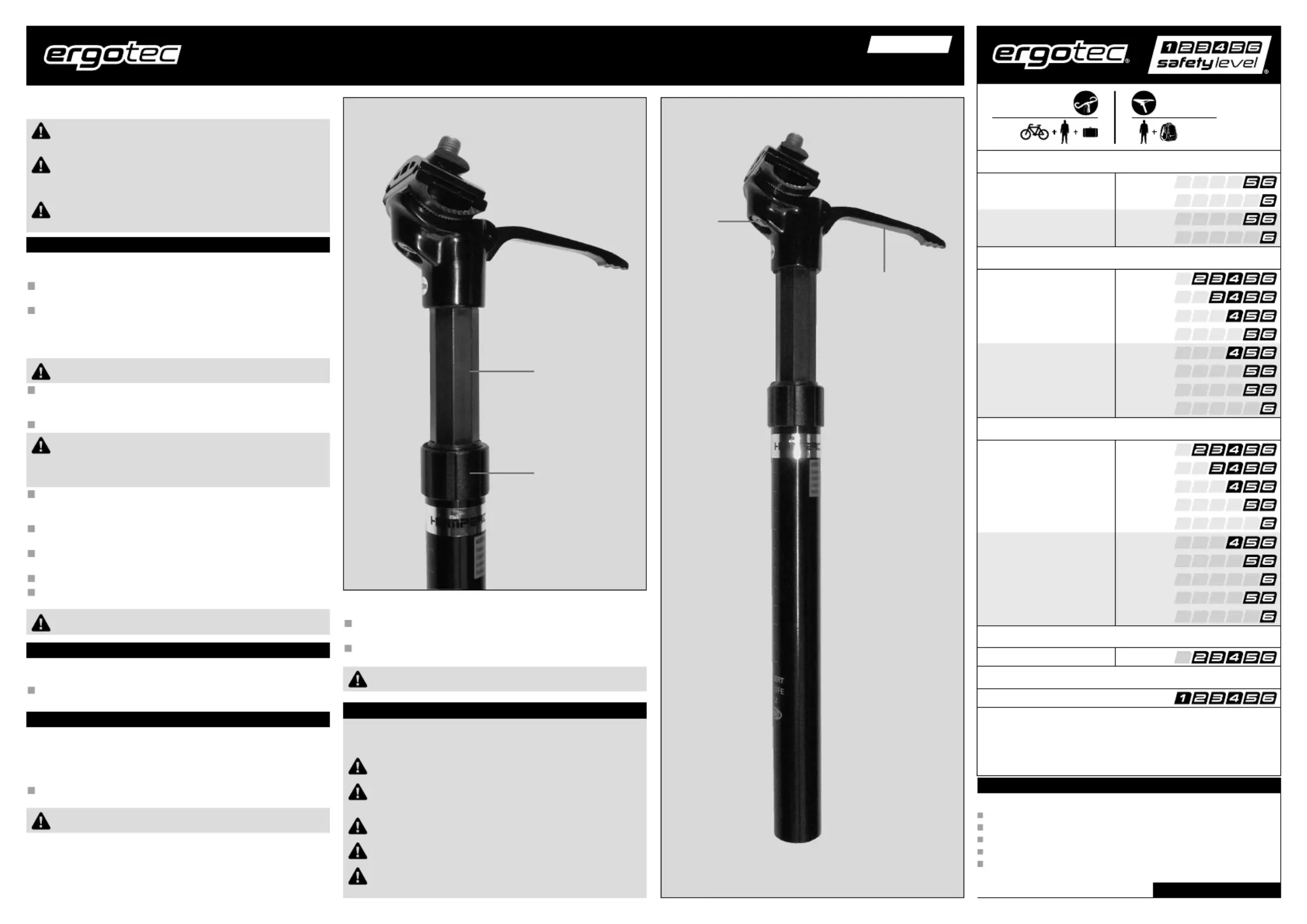

Seite 1/2
Vielen Dank, dass Sie sich beim Kauf Ihrer neuen Sattelstütze für ein Produkt aus
unserem Haus entschieden haben.
Vergleichen Sie die Level-Zahl an der Sattelstütze mit der neben-
stehenden Tabelle und vergewissern Sie sich, ob diese für den
vorgesehenen Einsatzzweck geeignet ist.
Vergewissern Sie sich vor der Montage der Sattelstütze, dass
diese für das maximal zugelassene Gesamtgewicht des Fahrrades
geeignet ist. Entsprechende Angaben dazu finden Sie auf der
Produktbeschreibung oder erhalten Sie bei Ihrem Fahrradhändler.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und
Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie, ob der Außendurchmesser der Sattelstütze (27,2 mm) mit dem
Klemmbereich des Rahmensitzrohrs übereinstimmt.
Sollte der Klemmbereich des Rahmensitzrohrs größer sein, so können Sie den
Durchmesser mit einer entsprechenden Sattelstützbeilage (min. Länge 80 mm)
anpassen. Aus Sicherheitsgründen empfehlen wir, die Original Humpert-Sattel-
stützbeilagen zu verwenden. Diese können Sie über den Fahrrad-Fachhandel
beziehen.
Das Rohrende des Rahmensitzrohrs muss unbedingt gratfrei sein,
ansonsten besteht Bruchgefahr!
Vor dem Einschieben der Sattelstütze sollte der Klemmbereich des Rahmen-
sitzrohrs unbedingt mit einem wasserresistenten Fett behandelt werden, da
sonst Korrosion das spätere Anpassen der Sitzhöhe erschweren kann.
Schieben Sie nun die Sattelstütze in das Rahmensitzrohr.
Aus Sicherheitsgründen muss die Sattelstütze mindestens bis
zur Markierung (75 mm) in das Rahmensitzrohr eingeschoben
werden, es sei denn der Fahrradhersteller schreibt eine größere
Einstecktiefe vor. Beachten Sie hierzu die Benutzerinformation
des Fahrradherstellers!
Um die Sattelstütze im Rahmen zu fixieren, ziehen Sie die Sattelstütz-
klemmschraube bzw. den Schnellspannmechanismus, mit dem von Ihrem
Fahrrad-Hersteller vorgegebenen Anzugswert fest.
Überprüfen Sie vor der Montage des Sattels die Kompatibilität zwischen
Sattelstütze und Sattel.
Setzen Sie nun das Gestell des Sattels in die Führungsnuten des Sattelklobens
ein und fixieren Sie diesen leicht.
Richten Sie jetzt die Sattelposition auf Ihre individuellen Bedürfnisse aus.
Ziehen Sie nun die Sattelklemmschraube
c
mit einem 6 mm Innensechskant-
Schlüssel und einem Anzugswert von 21 - 23 Nm fest.
Aus Sicherheitsgründen darf der max. Anzugswert von 23 Nm
nicht überschritten werden.
Bedienung
Sie können die Sitzhöhe während der Fahrt ohne Werkzeug individuell an Ihre
Bedürfnisse und an Ihren Fahrstil anpassen.
Hierzu ziehen Sie den Verstellhebel
d
nach oben und entlasten den Sattel für
eine höhere Sitzhöhe bzw. belasten den Sattel für eine niedrigere Sitzhöhe.
Wartung
Um eine hohe Leistung, Sicherheit und lange Lebensdauer zu gewährleisten, ist
eine regelmäßige Wartung nach ca. 200 Betriebsstunden oder mindestens
1 x pro Jahr erforderlich.
Seitenspiel einstellen
Drehen Sie die Überwurfmutter
e
im Uhrzeigersinn, bis kein Seitenspiel oder
Wiederstand fühlbar ist.
Um Beschädigungen zu vermeiden, sollten Sie hierzu keine Zange
oder ähnliches Werkzeug verwenden.
Montage- und Sicherheitshinweise für
Federsattelstütze SP-8.1
Mountain-Bike/Race-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
E - B I K E
25 km/h + 45 km/h
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Trekking-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
E - B I K E
25 km/h max. 140 kg max. 100 kg
E - B I K E
25 km/h max. 160 kg max. 140 kg
E - B I K E
45 km/h* max. 140 kg max. 140 kg
E - B I K E
45 km/h* max. 160 kg max. 140 kg
City-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
E - B I K E
25 km/h max. 140 kg max. 100 kg
E - B I K E
25 km/h max. 160 kg max. 140 kg
E - B I K E
25 km/h max. 180 kg max. 160 kg
E - B I K E
45 km/h* max. 140 kg max. 140 kg
E - B I K E
45 km/h* max. 160 kg max. 140 kg
Jugend/Young adult Safety Level
max. 100 kg max. 100 kg
Kinderrad/Youth-Bike Safety Level
12"-24"
Lenksystem
Steering system
Sattelstütze
Seatpost
Die Produktklassifizierung der ergotec Safety Level entspricht der
DIN EN ISO 4210 Norm für Fahrräder und DIN EN 15194 für E-Bikes.
E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.
* Nachträglicher Einbau nur mit Abnahme einer anerkannten
Prüf stelle und Eintragung in die Fahrzeugpapiere.
deutsch
Stand 01.12.2015
Garantie
Für ergotec Feder-Sattelstützen gelten folgende Garantiezeiten:
mit Sicherheitslevel 6 6 Jahre oder 35.000 km
mit Sicherheitslevel 5 5 Jahre oder 30.000 km
mit Sicherheitslevel 4 4 Jahre oder 25.000 km
mit Sicherheitslevel 3 3 Jahre oder 20.000 km
mit Sicherheitslevel 2 3 Jahre oder 15.000 km
Eventuelle Garantieansprüche sollten über den
Fahrrad-Fachhandel abgewickelt werden.
RICHTIGRADFAHREN.DE
Sicherheitshinweis
Kontrollieren Sie den festen Sitz der Sattelstütze und den Anzugswert der
Schrauben nach ca. 500 km und anschließend regelmäßig im Rahmen der
Service-Intervalle, mindestens jedoch 1 x pro Jahr.
Diese Sattelstütze ist nicht für Mountainbiking und Wettkämpfe geeignet.
Die hohen Beanspruchungen könnten zum Bruch der Sattelstütze führen.
Befestigen Sie keine Zusatzanbauten wie Kindersitze, Gepäckträger oder
Anhänger an der Sattelstütze. Dies könnte zu einer Überbe anspruchung
und somit zum Bruch der Sattelstütze führen.
Sattelstützen aus Aluminium müssen auf Grund von Materialermüdung
spätestens nach 10.000 Kilometer oder 3 Jahren ausgetauscht werden.
Um einen Sturz oder Unfall zu vermeiden, muss die Sattelstütz e nach
einer Beschädigung unbedingt ausgetauscht werden.
Die Sattelstütze darf aus Sicherheitsgründen maximal mit 100 kg belastet
werden.
Lagerung schmieren
Säubern Sie sorgfältig den gesamten Bereich des Gleitrohrs
f
mit einem
biologisch abbaubaren Reinigungsmittel.
Fetten Sie nun den gesamten Bereich des Gleitrohrs
f
mit einem säure freien
Fett, das Sie über den Fahrrad-Fachhandel beziehen können, nach.
Verwenden Sie unbedingt ein säurefreies Fett, da sonst
das Elastomer chemisch verändert oder zerstört werden kann.

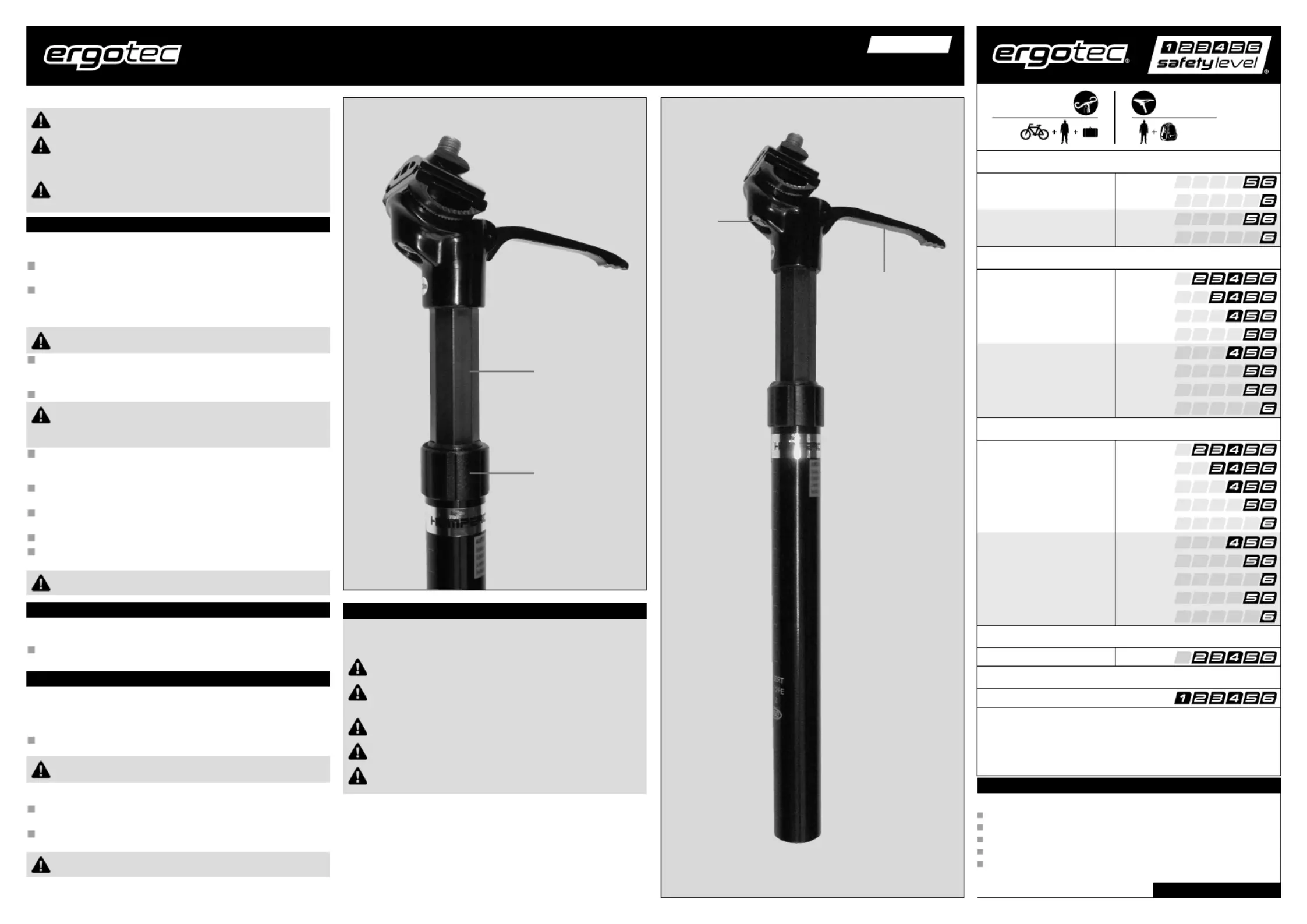

e
f
d
c
Produktspezifikationen
