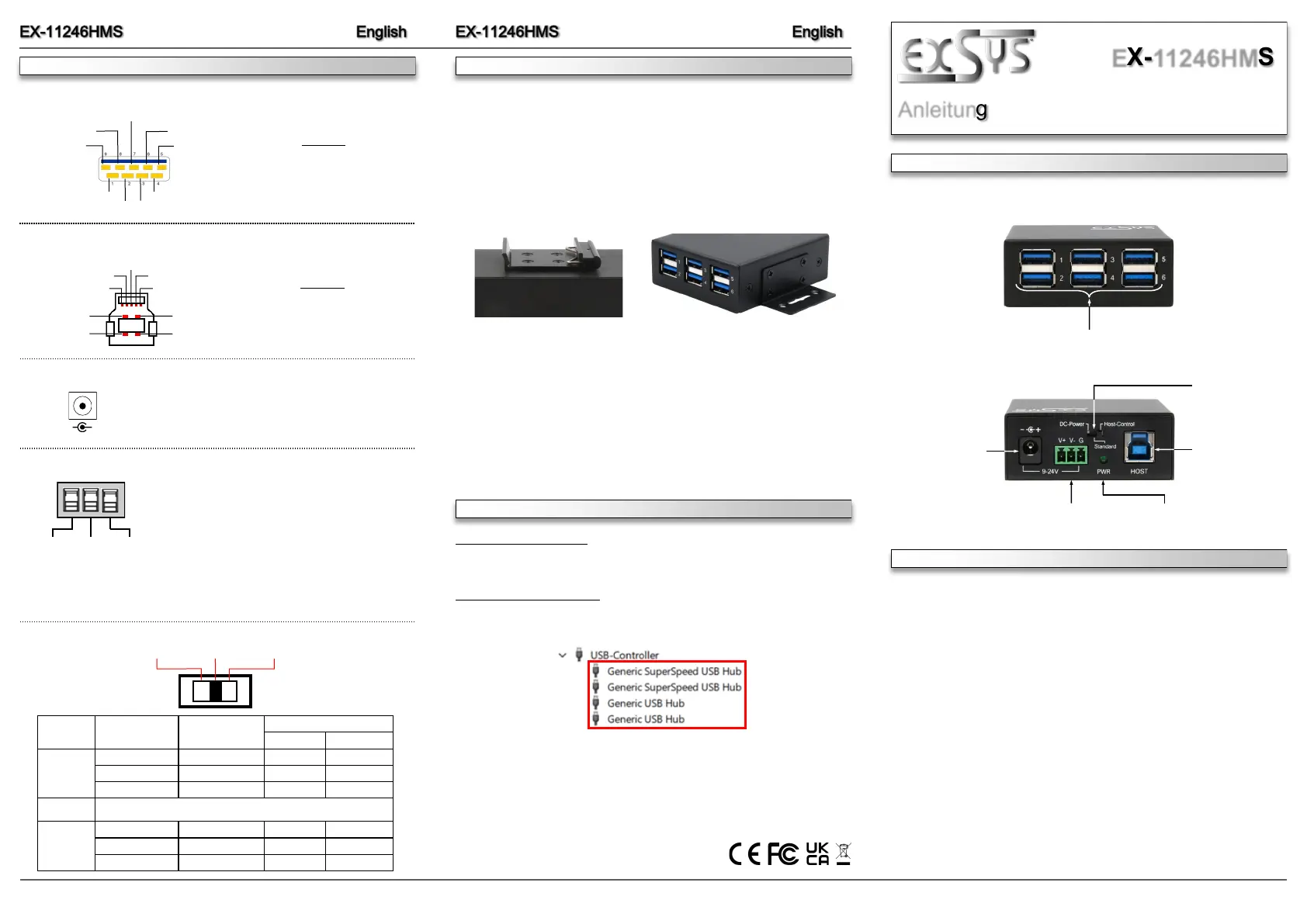

Seite 1/2
6 5 1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitung
Vers. 1.0 / 09.09.25
EX-11246HMS
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 6x USB 3.2 Gen 1 A-Buchse, 1x USB 3.2 Gen 1 B-Buchse,
1x DC-Buchse 9-24V, 1x Terminal Block 9-24V
Lieferumfang: EX-11246HMS, USB 3.2 Gen 1 Kabel, DIN-Rail Kit,
Wandmontagehalterung, Anleitung
1x USB 3.2 Gen 1
Upstream B-Buchse
6x USB 3.2 Gen 1
Downstream A-Buchse
Betriebs LED
9-24V DC-Buchse
für optional
erhältliches Netzteil
9-24V T-Block für optional
erhältliches Netzteil
HARDWARE INSTALLATION
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX-11246HMS. Please refer your computer’s reference manual whenever in
doubt.
1. Install the EX-11246HMS on a mounting rail by using the DIN-Rail Kit or on the wall using
the Wall Mounting Brackets.
2. Connect the USB 3.2 Gen 1 cable with the USB 3.2 Gen 1 Upstream B-Port at the EX-
11246HMS.
3. Now connect the power connector of the optional available power supply to the DC-Jack or to
the Terminal Block of the hub and insert the power plug of the power supply into an electrical
outlet.
4. Now connect the other end from the USB 3.2 Gen 1 cable (A-Plug) to the USB A-Port at
your PC.
CONNECTORS
3-Postion
Wahlschalter
Mounting of the DIN-Rail Kit with
four screws on the rear side
Mounting the Wall Mounting
Bracket with four screws on
each side
DRIVER INSTALLATION
All Operating Systems
After the hardware installation the Operating System will recognize the EX-11246HMS automati-
cally and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry:
If you see this or a similar information's the hub is installed correctly.
Der robuste und industrietaugliche EX-11246HMS ist einer unserer kleinsten USB 3.2 Gen 1
Metall Hubs für bis zu sechs Endgeräte. Durch sein kompaktes und industrietaugliches Gehäu-
se, kann er problemlos an die Wand oder auch auf einer Trag- oder Hutschiene installiert
werden. Zusätzlich ist der EX-11246HMS mit 15KV ESD Überspannungsschutz an allen Ports
ausgestattet. Er unterstützt SuperSpeed USB 3.2 Gen 1 von bis zu 5Gbit/s und ist abwärtskom-
patibel bis USB 1.1. Der EX-11246HMS ist mit einem externen Wahlschalter ausgestattet, der
es ermöglicht, die Stromversorgung des Hubs auf einfachste Weise Ihren Bedürfnissen anzu-
passen. Dies ist während des Betriebs möglich ohne, dass das Gehäuse geöffnet werden
muss. Über die optional erhältliche externe Stromversorgung per DC-Buchse oder Terminal
Block, können pro USB-Port bis zu 2.4 A zur Verfügung gestellt werden. Dies ermöglicht Ihnen
ein problemloses aufladen von iPhone, iPad, Smartphone und Tablet.
Vorderseite:
Rückseite:
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 B-Port:
StdB_SST
StdB_SST
D-
GN
StdB_SSTX
GND_DRAI
StdB_SST
D+
VBus
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 A-Port:
D+ D-
StdB_SSTX+
StdB_SSTX -
StdB_SSTX+
StdB_SSTX -
GND_DRAIN
GND VCC
+9V bis +24V DC-Jack:
ATTENTION!
Only for use with optionally available power supply or
other compliant power supply!
-
+
+/-9V to +/-24V T-Block:
V+ V- G (Ground
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND as this will destroy your
hardware!
Never connect the power supply to the terminal block
while it is switched on!
Redundant power supply possible by simultaneous use of DC-Connector and Terminal
Block!
3-Position Selection Switch:
DC-Power Standard
Host-Control
Switch Position
DC-Power
(external Power)
USB-Bus Power
(Host PC On/Off)
Downstream
Data Power
DC-Power
YES NO NO DC ONLY
NO YES NO NO
YES YES YES DC ONLY
Standard
Behaviour like a standard USB-Hub, Bus-powered when no DC power supply is connected, DC-powered
when it is connected (also when the PC is off)
YES NO NO NO
Host-Control
NO YES NO NO
YES YES YES DC ONLY
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
