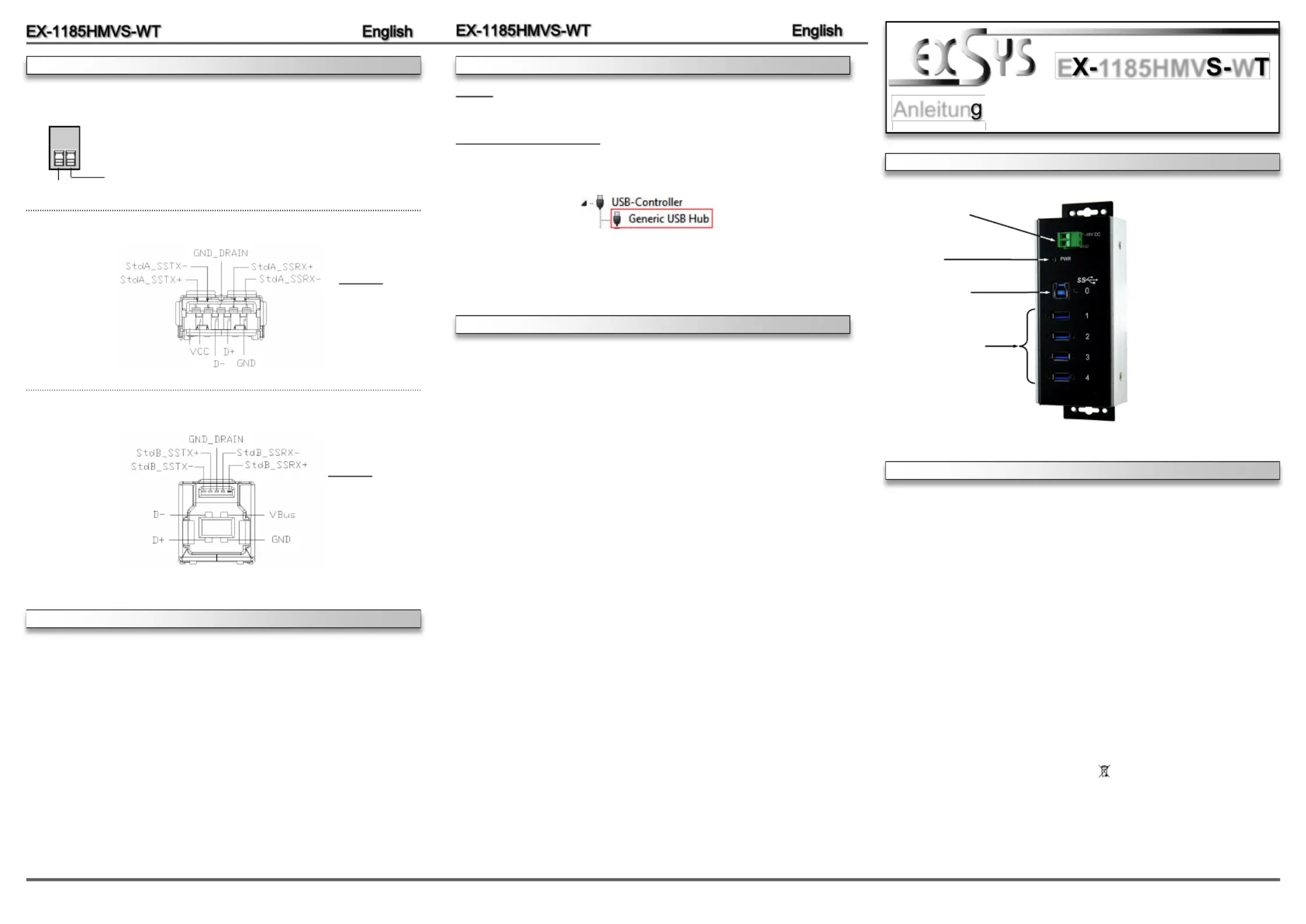

Seite 1/2

Because there are large differences between PC’s, we can give you only a general installa-

tion guide for the EX 1185HMVS WT. Please refer your computer’s reference manual - -

whenever in doubt.

1. Mount your hub on the wall or Din Rail if required.

2. Connect the USB cable to the USB B Port of the Hub.-

3. Connect the optional power supply to the Terminal Block of the Hub.

4. - -Now connect the other end from the USB cable (A Plug) to the USB A Port at your

PC.

5. Now you can start your PC.

HARDWARE INSTALLATION

Die EX WT ist ein USB 3.1 (Gen1) HUB für bis zu 4 Endgeräte. Er ist mit 4 -1185HMVS-

Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt

alle USB Anschlüsse von 2.0 bis 3.1. Über die externe Stromversorgung per Netzteil

können an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.1

(Gen1) Bus wird optimal durch die Leistung des schnellen Genesys Chipsatz unter-

stützt. Die EX WT gewährleistet so eine sichere Datenübertragung und -1185HMVS-

exzellente Performance von bis zu 5Gbit pro Sekunde! Die EX WT unter--1185HMVS-

stützt einen Einsatz im Temperaturbereich von 40°C ~ 85°C und eignet sich somit ideal -

zum Einsatz in extrem Temperatur abhängigen Bereichen. Zusätzlich ist die EX-

1185HMVS-WT mit einem USB Power Überspannungsschutz ausgestattet. Er besitzt

zusätzlich verschraubbare USB 3.1 (Gen1) Anschlüsse und unterstützt den Self Powe-

red und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts

manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des

Betriebssystems automatisch vorgenommen werden. Im Lieferumfang ist ein DIN RAIL -

Kit für die Installation auf eine Trägerschiene enthalten. Das DIN RAIL Kit wird mit vier -

Schrauben auf der Rückseite der EX 1185HMVS- -WT festgeschraubt.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität: USB 2.0, 3.0 & 3.1

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 4x USB 3.1 (Gen1) A Buchse, 1x USB 3.1 (Gen1) B Buchse, - -

- - 1x T Block 7 48V

Lieferumfang: WT, Anleitung, USB Kabel (verschraubbar), EX-1185HMVS-

- DIN Rail Kit

Zertifikate: FCC / RoHS / WEEE

CECE / DE97424562 / WHQL

CONNECTORS

ATTENTION!!!

Never connect power to GND it will destroy your Hardware!!!

USB 3.1 (Gen1) A Port:-

Attention!

Never plug in with

force or in wrong

direction. Your

devices may be

damaged.

USB 3.1 (Gen1) B Port:-

Attention!

Never plug in with

force or in wrong

direction. Your

devices may be

damaged.

+7V ~ 48V T Block:-

+7V ~ 48V

GND (Ground)

Anleitun

Vers. 1.0 / 22.10.15

E 1185HMV W

4x USB 3.1 (Gen1)

Downstream A Buchse-

Betriebs LED

7 48V Terminal -

Block für optionales

externes Netzteil

1x USB 3.1 (Gen1)

Upstream B Buchse-

DRIVER INSTALLATION

All OS

After the hardware installation OS will recognize the device automatically and install its

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller “ the following new

entry:

If you see this or a similar information the device is installed correctly.

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-

sure. In the area of the connectors please make sure that no fibres from the cloth re-

main in the connectors. Attention! Never use a moist or wet cloth for cleaning!

Produktspezifikationen

Marke:	EXSYS
Kategorie:	USB-Hub
Modell:	EX-1185HMVS-WT
Breite:	122 mm
Tiefe:	63 mm
Gewicht:	400 g
Produktfarbe:	Schwarz
Höhe:	43.5 mm
Energiequelle:	Gleichstrom
Betriebstemperatur:	-40 - 85 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Betriebsanleitung:	Ja
Temperaturbereich bei Lagerung:	-40 - 85 °C
Unterstützt Windows-Betriebssysteme:	Ja
Unterstützt Mac-Betriebssysteme:	Ja
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	4
Unterstützte Linux-Betriebssysteme:	Ja
Hostschnittstelle:	USB 3.2 Gen 1 (3.1 Gen 1) Type-B
Datenübertragungsrate:	5000 Mbit/s
Anzahl Anschlüsse:	4
Druckanstiegsschutz:	Ja
Hub-Schnittstellen:	USB 3.2 Gen 1 (3.1 Gen 1) Type-A
