Das USB zu RS485 Kabel mit AStecker stellt einen seriellen RS485 Ausgang für PC, ---
Workstation oder Server über den USB 1.1, 2.0 oder 3.2 Bus zur Verfügung. Durch die einfache
Installation muss der Rechner nicht geöffnet werden und das EX13009 kann bei laufendem -
Betrieb installiert werden. Damit ist es ideal für kurzfristig aufgebaute RS485 Installationen und -
z.B. im Servicekoffer von Systembetreuern.
Kompatibilität:USB 1.1, 2.0 & 3.2
Betriebssysteme:Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Linux / MAC
Anschlüsse:1x USB 2.0 AStecker, 1x 3 Pin seriell RS485 Terminal Block --
Lieferumfang:EX-13009
Zertifikate:
1
BESCHREIBUNG & TECHNISCHE DATEN

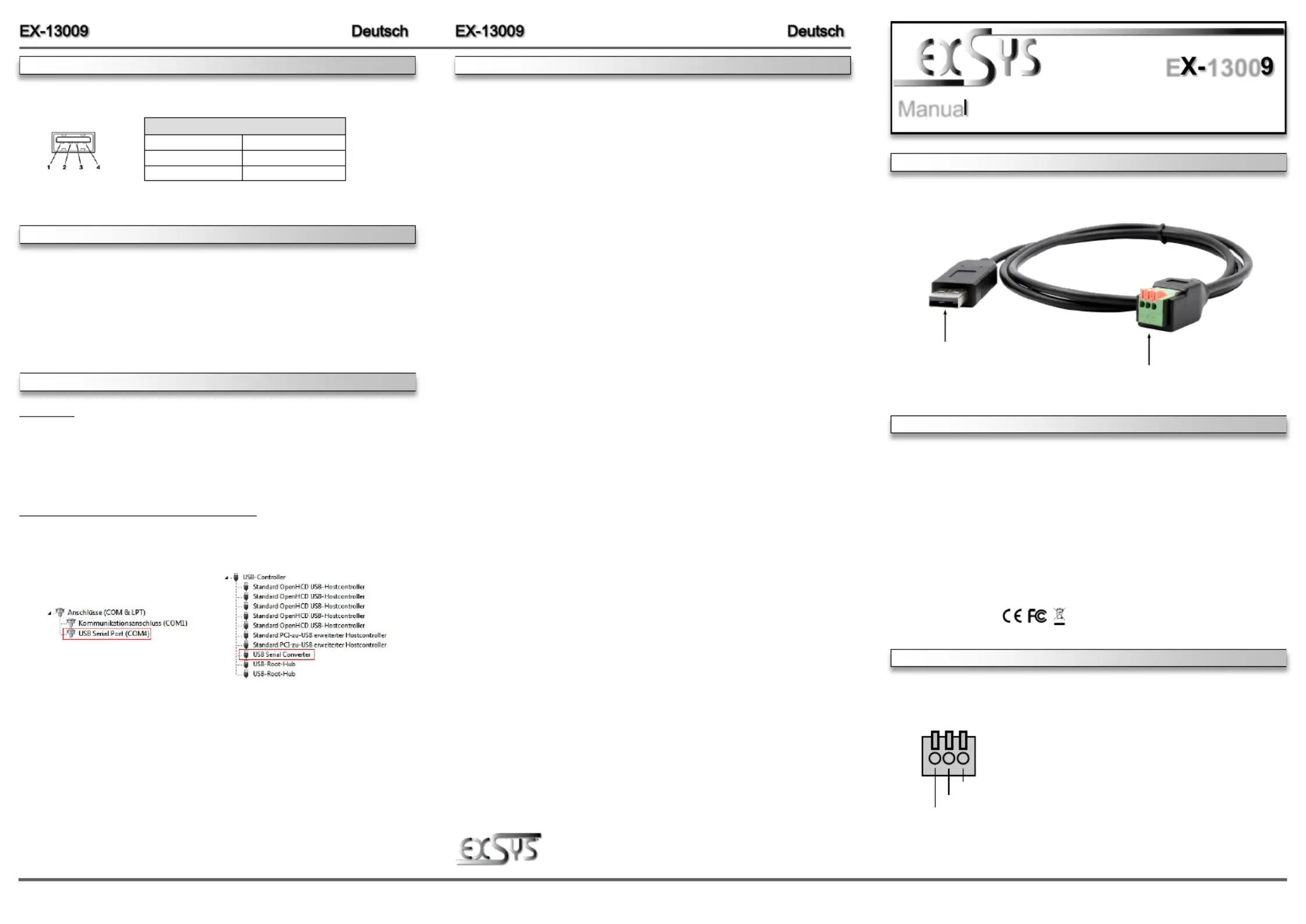

AUFBAU
Anleitun
Vers. 1.0 / 30.10.23
E1300
ANSCHLÜSSE & STATUS LEDS‘
USB AStecker -
zum Anschluss an PC
3 Pin Terminal Block seriell RS-485
Terminal Block
RS-- 485 Anschlussbelegung 2Draht:

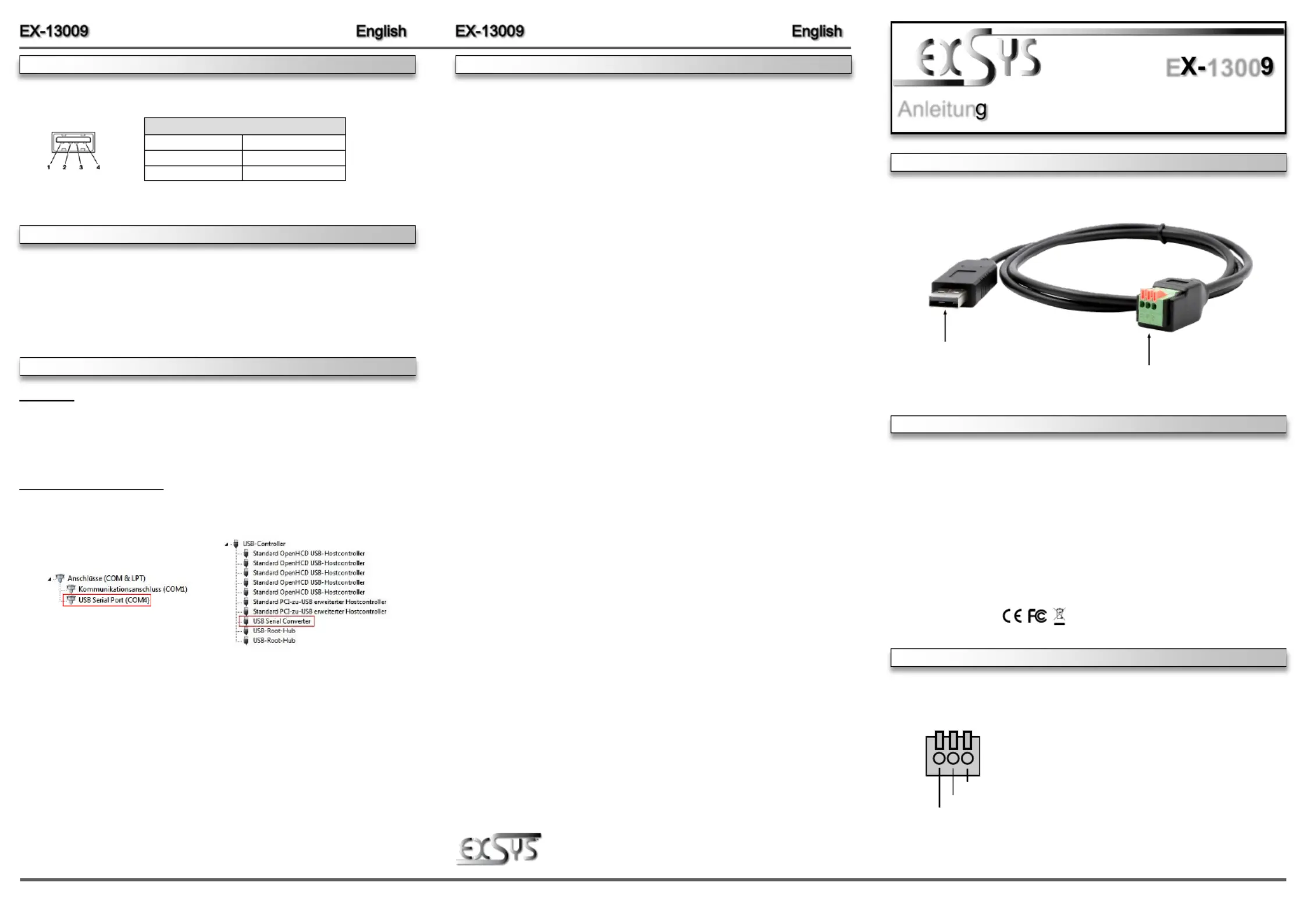

CONNECTORS & STATUS LEDS‘
CLEANING
USB 2.0 APlug:-
HARDWAREINSTALLATION
DRIVER INSTALLATION
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX-13009. Please refer your computers reference manual whenever in doubt.
1.-- Connect the EX13009 USB to the USB APort at the your PC.
2.When you are ready you can start your PC and continue with the point Driver Installation„“.
Windows
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please download the driver from our
homepage (www.exsys.de / www.exsys.ch) first. Now select the folder with your operating
system and install the driver. Follow the hardware assistant and finish the installation.
Important! Restart your PC in any case after installing the drivers.
CHECK INSTALLED DRIVER
Open the . Now you should see at >Device manager<„Ports (COM & LPT)USB“ and „-
Controller “the following new entry:
If you see this or a similar information the device is installed correctly.
To clean the unit, use only a dry, lintfree cloth and apply light pressure to remove dirt. Be -
careful not to leave any fibres of the cloth in the connector area.
Never use a damp or wet cloth for cleaning!
USB 2.0 APlug-
PinSignalPinSignal
1VCC3DATA+
2DATA4GND-
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
GND
(Ground)
DATA (B)-
DATA+ (A)
Rastermaß:2.54 mm
Kabelquerschnitt:20 AWG / 0.75 mm26-
2
Abisolierlänge:4~5 mm
