65

Die EX44388 ist eine PCIExpress serielle RS232 Karte mit 8 seriellen FIFO 16C550 Ports, für ---

den Anschluss von HighSpeed seriellen RS232 Peripherie Geräten (z.B. Terminal, Modem, --

Plotter usw.). Der serielle PCIExpress Bus unterstützt dabei optimal die Leistung des schnellen -

16C550 Chipset mit 256byte FIFO Cache. Die Karte gewährleistet so eine sichere Datenüber-

tragung und exzellente Performance von bis zu 115,2KBaud/s! Sie unterstützt alle PCIExpress -

Slots von x1 bis x16. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen,

da die Einstellungen der Karte vom System (BIOS) und vom Betriebssystem automatisch

vorgenommen werden.

1

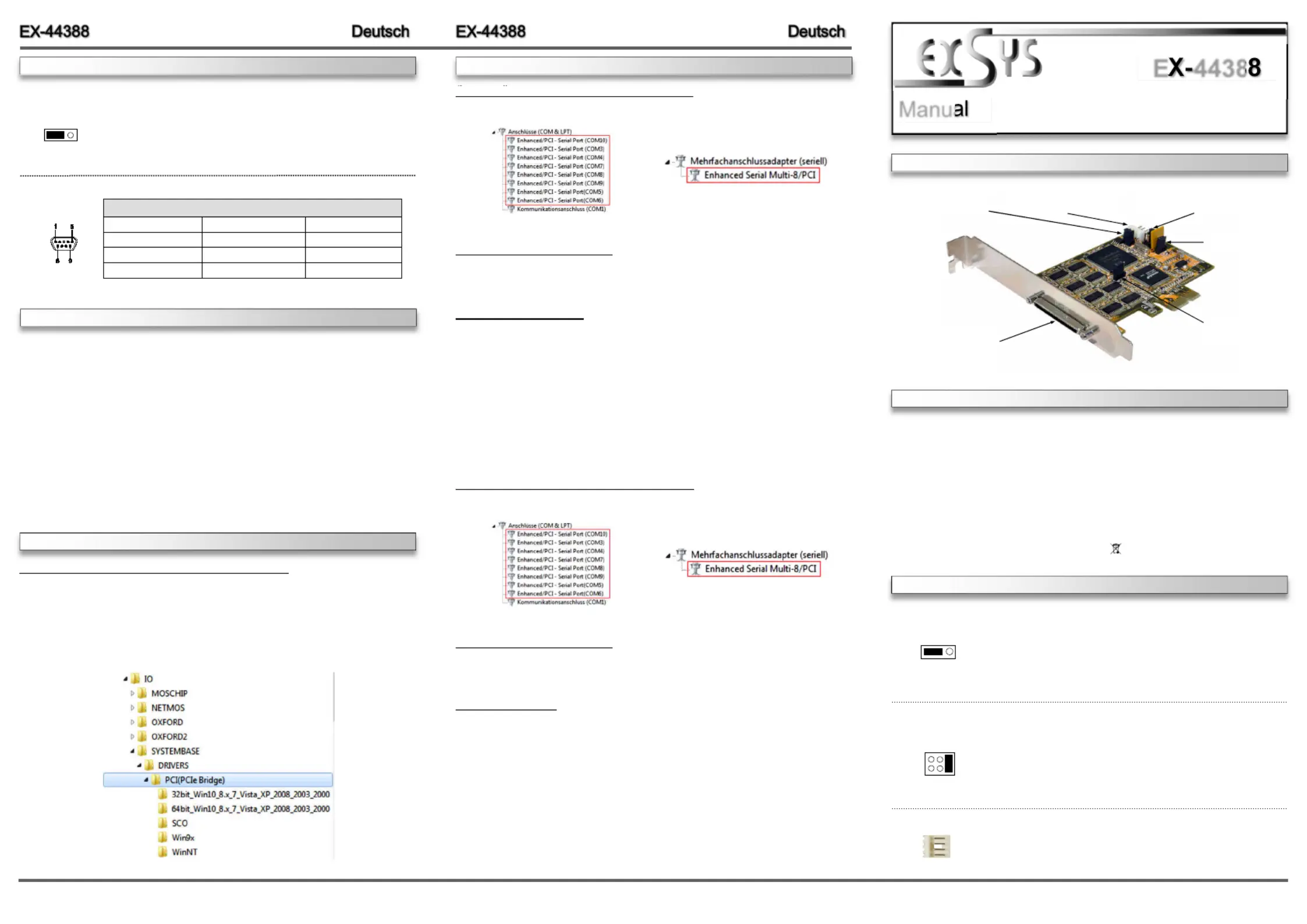

JUMPEREINSTELLUNG & ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 24.10.16

E4438

Kompatibilität:PCIExpress p1-x1 bis x16-

Betriebssysteme:Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux

Anschlüsse:8x 9 Pin Seriell DSub Stecker-

Lieferumfang:EX44388, Treiber CD, Anleitung, Oktopus Kabel-

Zertifikate:

CE

CE

CE

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

JP2:

Wenn Sie den Jumper JP3 auf PWR gesetzt haben, können Sie mit

dem Jumper JP2 den Spannungswert einstellen. Es gibt 3 verschiedene

Spannungsquellen.

(Nur in Verbindung mit JP3 auf PWR!!!)

X5 - =5Volt vom PCNetzteil

X12 - =12Volt vom PCNetzteil

I12(Werkseinstellung) =12Volt vom Mainboard

X5 X12 I12

J3:

1 +5V

2 GND

3 GND

4 +12V

Für AUX Einstellung (JP2) muss J3 mit dem PC Netzteil verbunden

werden! Sonst wird die Karte nicht mit Strom versorgt.

If you are ready with the jumper settings, please proceed with the following installation instructions.

Because there are large differences between PC’s, we can give you only a general installation

guide. Please refer to your computer’s reference manual whenever in doubt.

1.Turn off the power to your computer and any other connected peripherals.

2.Remove the mounting screws located at the rear and/ or sides panels of your Computer and

gently slide the cover off.

3.Locate an available expansion slot and remove its covers from the rear panel of your comput-

er. Make sure it is the right expansion slot for the card (see card description)

4.Align the card with the expansion slot, and then gently but firmly, insert the card. Make sure

the card is seated and oriented correctly. Never insert the card by force!

5.Then connect the card with a screw to the rear panel of the computer case.

6.Gently replace your computer’s cover and the mounting screws.

DB 9M:

PinSignalPinSignalPinSignal

1CDC4DTR7RTS

2RXD5GROUND8CTS

3TXD6DSR9RI

Serial 9 Pin DSUB Connector-

Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/DRIVERS/PCI(PCIe

Bridge)“. Please select the folder with your operating system and install the driver (see Picture).

Follow the hardware assistant and finish the installation. Important! Restart your PC in any case

after installing the drivers.

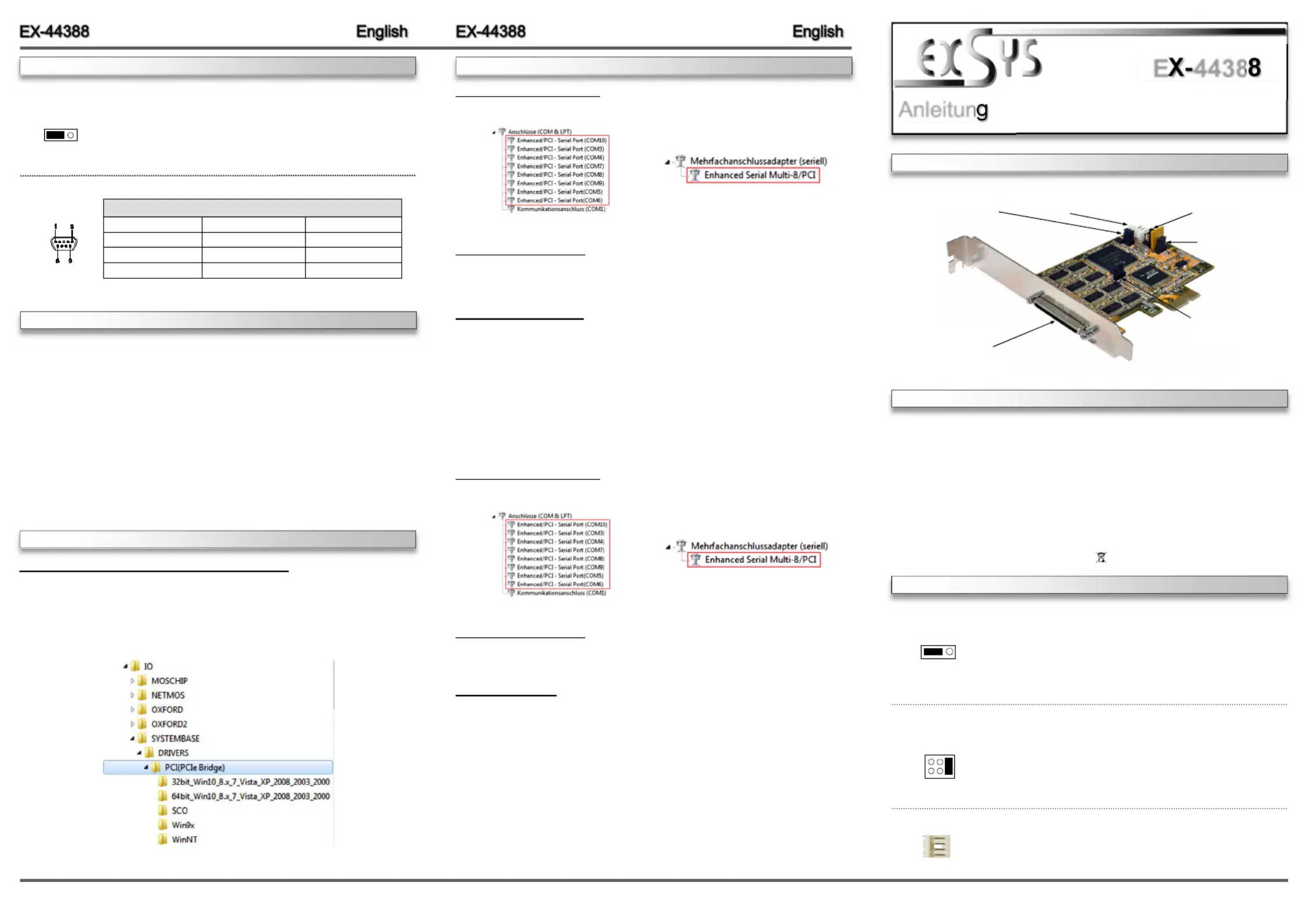

JUMPERSETTING & CONNECTORS

HARDWAREINSTALLATION

DRIVER INSTALLATION

DIS(Factory Setting) =The function PME is disable.

ENA= The function PME is enable. Now the card can be activate

the computer through the serial ports.

But this should not be adjusted for standard applications.

JP1:

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „“ and at Ports (COM & LPT)

„“ the following new entry's:Multifunction Adapter

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager”

click at „COM3”,„Settings Advance”and then „”. There you can change between COM3 till

COM256.

Windows Server 20xx

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/DRIVERS/PCI(PCIe

Bridge)“. Please select the folder with your operating system and install the driver (see Picture).

Follow the hardware assistant and finish the installation. Important! Restart your PC in any case

after installing the drivers.

Use the following driver for the following Windows Server Version.

Windows Server 2003=XP Driver

Windows Server 2008=VISTA Driver

Windows Server 2008R2=Windows 7 Driver

Windows Server 2012=Windows 8.x Driver

Windows Server 2012R2=Windows 10 Driver

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „“ and at Ports (COM & LPT)

„“ the following new entry's:Multifunction Adapter

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager”

click at „COM3”,„Settings Advance”and then „”. There you can change between COM3 till

COM256.

Linux / SCO Unix

The drivers are located in the following folder on our driver CD:

"IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO"

Because each individual distribution and kernel version of Linux is different, sadly we cant

provide a installation instruction. Please refer to the installation manual for standard IO ports

from your Unix/Linux version! In some newer versions of Linux the card will even be installed

automatically after starting Linux.

DRIVER INSTALLATION

S1S8:-

68 Pin VHDCI Buchse

für OctopusKabel mit -

8 x 9 Pin Serielle Anschluss

JP1:PME

- Ein / Ausschalten

JP4: Nur für Testzwecke

(Nicht verändern!)

J3:Anschluss für Strom

vom PC Netzteil

JP2:Jumper für die Stromquelle

- (Netzteil oder PCIExpress Bus)

JP3:Power auf 9 Pin

Stecker Ein/Aus

JP3:

DIS =Am Pin 9 liegt das Standard Signal RI (Ring Indicator) an.

(Werkseinstellung)

PWR =Am Pin 9 kann jetzt eine Spannung von DC5V oder DC12V

eingestellt werden.

Die Einstellung der Spannung nehmen Sie mit JP2 vor. Dieser sollte

aber bei Standard Anwendungen nicht verstellt werden.

DIS | PWR

DIS | ENA
