H I N K L E Y L I G H T I N G 33000 n k rkway Avon e, OH 44012 0.6.5539 / 440.653.5500 yPiOaPaLak8044hinkle
lighting.com
Installation Instruction
start here
empezar aquí
Instrucciones de Instalacion
commencer ici
Item number 6660,6661,6662,6663
,6667,6610,6611
Instrucciones de Instalacion
Post direct burial
HINKLEY
LIGHTING
Prior to pole installation.
check with local authorities
for location of utility lines (gas, elec., water) in area where
hole is to be dug.
Make sure all under ground-wiring has been installed
according to local building codes.

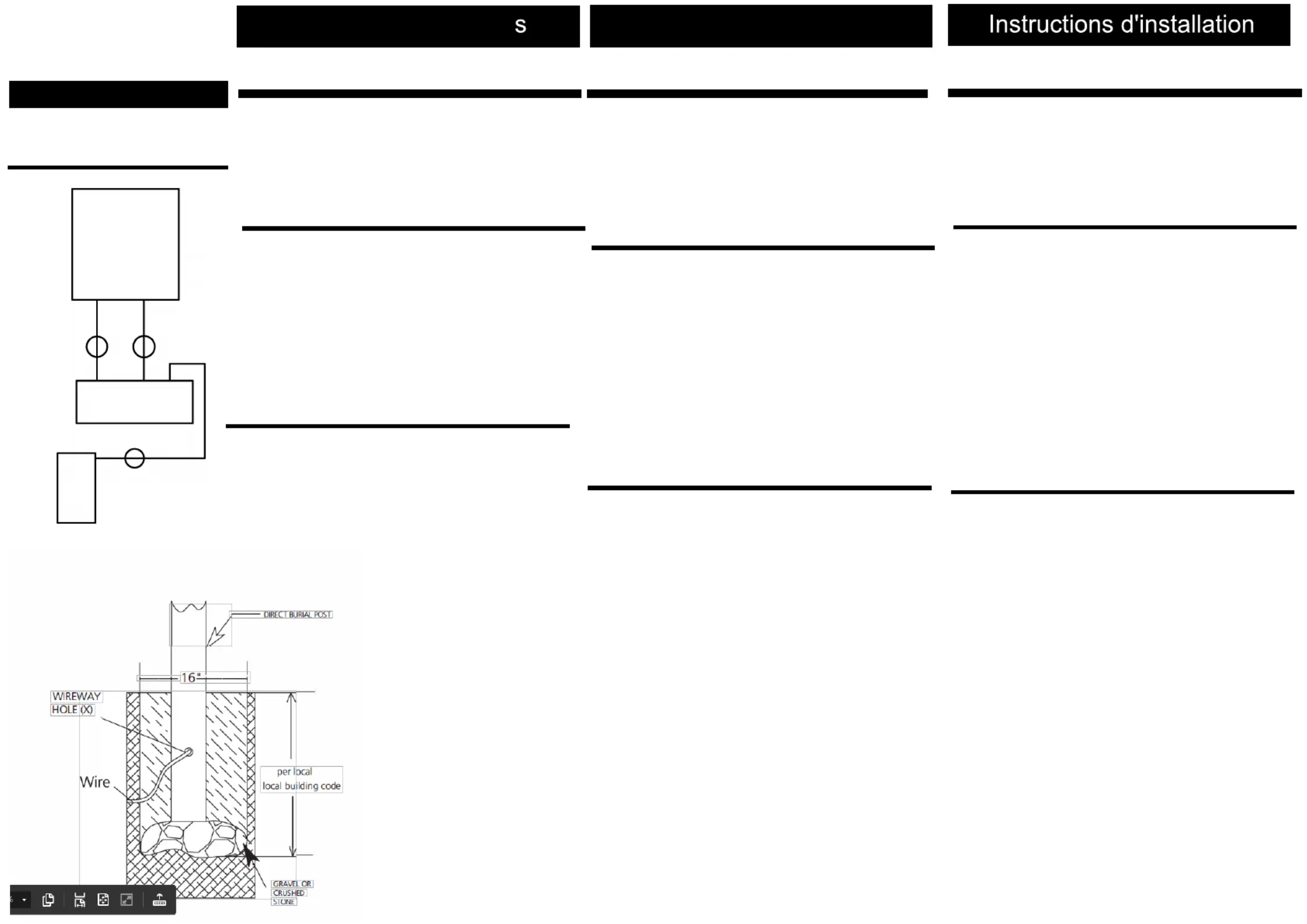

Post installation
A)Dig a hole 16" in diameter and check local
building codes for hole depth.
B)Layer bottom of hole with 4" of gravel or
crushed stone. Paint the lower section of pole that will be
buried, with an asphalt sealer. This will prevent corrosion
between the aluminum pole and the concrete.
C)Place pole in center of hole and feed wire
through wireway hole (X). With stakes and twine support
the pole in plum position
D)Mix and pour concrete per manufacturers
instructions, and let dry completely.
Antes de la instalación del poste.
consultar con las autoridades locales
para la ubicación de las líneas de servicios públicos (gas,
electricidad, agua) en el área donde se va a cavar el
orificio.
Asegúrese de que todo el cableado subterráneo se haya
instalado de acuerdo con los códigos de construcción
locales.
Avant l'installation du poteau.
vérifier avec les autorités locales
pour la localisation des lignes de distribution (gaz,
électricité, eau) dans la zone où le trou doit être creusé.
Assurez-vous que tous les câbles souterrains ont été
installés conformément aux codes du bâtiment locaux.
Post-installation
A)Creusez un trou de 16 "de diamètre et vérifiez les
codes du bâtiment locaux pour connaître la
profondeur du trou.
B)Couchez le fond du trou avec 4 "de gravier ou de
pierre concassée. Peignez la partie inférieure du
poteau qui sera enterrée avec un scellant à
l'asphalte. Cela empêchera la corrosion entre le
poteau en aluminium et le béton.
C)Placez le poteau au centre du trou et passez le fil
dans le trou du chemin de câbles (X). Avec des
piquets et de la ficelle, soutenir le pôle en position
prune
D)Mélanger et couler le béton selon les instructions
du fabricant et laisser sécher complètement.
Posterior a la instalación
A)Cavar un agujero de 16 "de diámetro y verificar los
códigos de construcción locales para la profundidad del
agujero.
B)Cubra la parte inferior del orificio con 4 "de grava o
piedra triturada. Pinte la sección inferior del poste que se
enterrará, con un sellador de asfalto. Esto evitará la
corrosión entre el poste de aluminio y el concreto.
C)Coloque el poste en el centro del orificio y alimente el
cable a través del orificio del conducto de cables (X). Con
estacas y cordel apoyan el palo en posición ciruela.
D)Mezcle y vierta el concreto según las instrucciones del
fabricante, y deje secar completamente.
wiring instructions
1.Using a wire nut or crimp on connector connect neutral
white wire on photocell to white wire on fixture.
2.Using a wire nut or crimp on connector connect
red wire on photocell to black live wire on fixture.
3.Using a wire nut or crimp on connector
connect black wire to the premise wire
Instrucciones de cableado
Instructions de câblage
1.Usando una tuerca de alambre o un conector en el
conector, conecte el neutro
Cable blanco en fotocélula a cable blanco en accesorio.
2.Usando una tuerca de alambre o rizo en el conector,
conecte
cable rojo en la fotocélula a cable negro vivo en el
accesorio.
3. Usando una tuerca de cable o un conector
engarzado, conecte el cable negro al cable de la
instalación
1.En utilisant un écrou de fil ou un sertissage sur
connecteur, connectez le neutre
fil blanc sur cellule photoélectrique à fil blanc sur le
luminaire.
2.Utilisez un écrou de fil ou un connecteur serti pour
connecter
fil rouge sur cellule photoélectrique pour noircir le fil
sous tension sur le luminaire.
3. À l’aide d’un écrou de fil ou d’un connecteur serti,
reliez le fil noir au fil de site
wiring diagram
Fixture
white nutal er
red
white
black live
black
Photocell
premise wire live
premise wire
neutral
