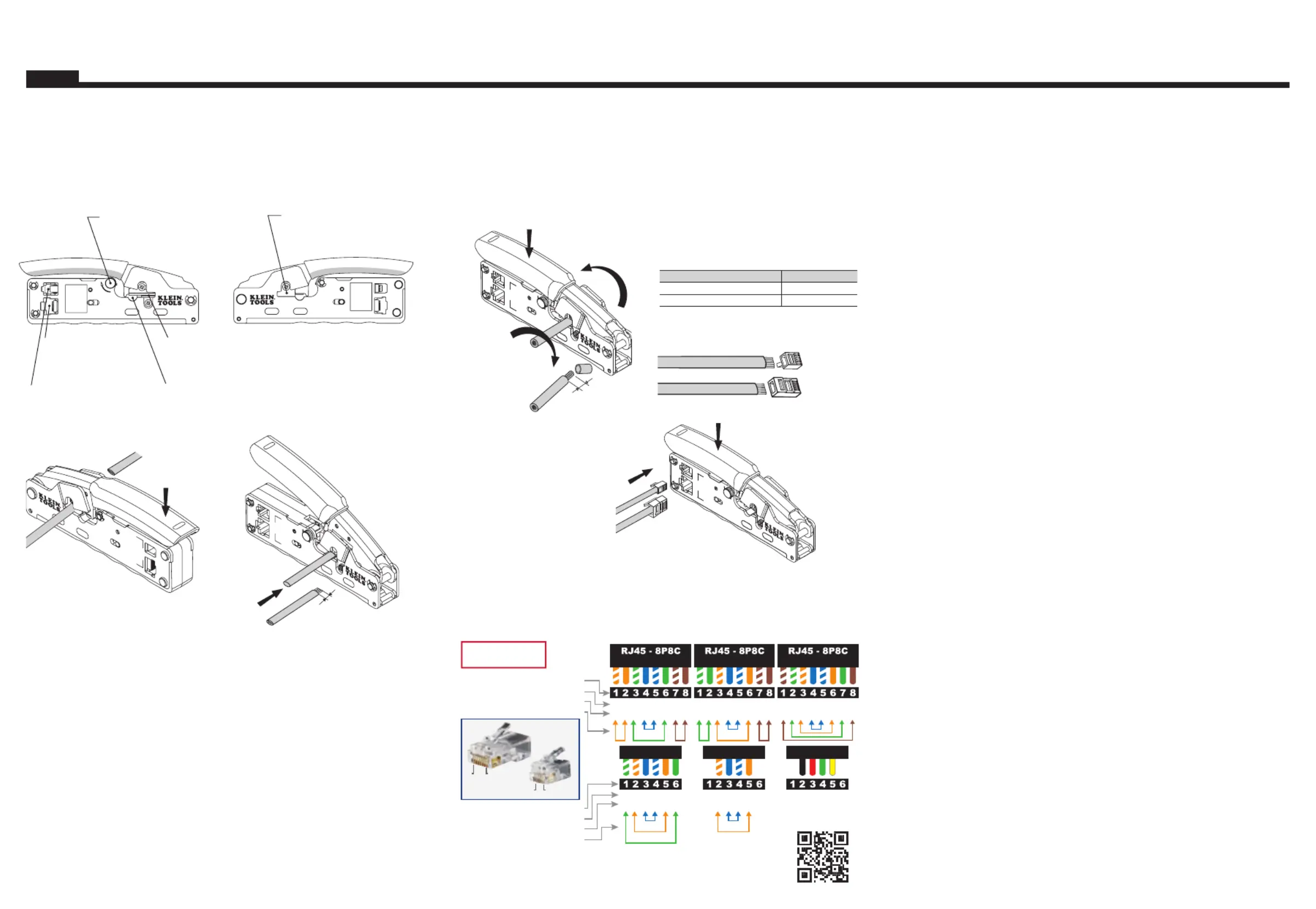

BETRIEBSANLEITUNG

RATSCHEN-SICHERHEITSLÖSEMECHANISMUS:

1. Drehen Sie den Sicherheitslösemechanismus-Knopf vorsichtig im Uhrzeigersinn, um den

Ratschenmechanismus zu lösen. ( TIPP:

Um die Drehung des Sicherheitslösemechanismus-Knopfs zu

erleichtern, verringern Sie die Handgriffspannung, indem Sie den Griff leicht zusammendrücken, während Sie

den Knopf drehen.

)

SCHNEIDEN DES KABELS (Abb.1):

1. Öffnen Sie das Werkzeug vollständig, indem Sie den Griff vollständig zusammendrücken, um den

Ratschenmechanismus zu lösen.

2. Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie das Kabel in das Kabelschneidefach ein.

3. Um das Kabel zu schneiden, drücken Sie den Griff vorsichtig zusammen, um einen Vollzyklus der Ratsche

durchzuführen.

4. Wenn der Schneidezyklus abgeschlossen ist, wird der Ratschenmechanismus gelöst und die Backen öffnen sich.

5. Entfernen Sie das Kabel aus dem Werkzeug.

ABISOLIEREN DES KABELS VOM TYP FLACH-/BANDKABEL (Abb.2):

1. Öffnen Sie das Werkzeug vollständig, indem Sie den Griff vollständig zusammendrücken, um den

Ratschenmechanismus zu lösen.

2. Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie das Kabel in das Kabelschneidefach ein.

3. Um das Kabel abzuisolieren, drücken Sie den Griff vorsichtig vollständig zusammen und halten Sie diese in der

geschlossenen Position.

4. Ziehen Sie das Kabel heraus, während Sie den Griff halten. Schneiden Sie den Draht mit der Klinge auf 1/4 Zoll

ab, bevor der Einsatz/die Montage in einen RJ11- oder RJ12-Steckverbinder erfolgt.

ABISOLIEREN VON TWISTED-PAIR-KABELN VOM TYP UTP/STP (Abb.3):

1. Öffnen Sie das Werkzeug vollständig, indem Sie den Griff vollständig zusammendrücken, um den

Ratschenmechanismus zu lösen.

2. Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie das Kabel in das Abisolierfach für runde,

Twisted-Pair-Kabel.

3. Um das Kabel abzuisolieren, drücken Sie den Griff vorsichtig zusammen und halten Sie diesen in der

geschlossenen Position.

4. Drehen Sie das Werkzeug vorsichtig 3 bis 5 Mal um das Kabel, um den Mantel zu schneiden. Vorsicht:

Verwenden Sie das Werkzeug , um den Außenmantel vom Kabel abzuziehen. Dabei könnten die Leiter NICHT

und das Werkzeug beschädigt werden.

5. Schließen Sie den Ratschenzyklus ab, indem Sie den Griff vollständig zusammendrücken, bis sich dieser löst.

6. Der Ratschenmechanismus wird gelöst und die Backen öffnen sich. Entfernen Sie das geschnittene Twisted-

Pair-Kabel aus dem Werkzeug.

7. Brechen Sie den Mantel auf, indem Sie diesen an der Schnittstelle biegen, und entfernen Sie den Ausschuss.

( Hinweis:

Wenn eine Klinge die Leiterisolierung durchdringt, schneiden Sie das Kabel ab und entfernen Sie die

beschädigte Isolierung. Wiederholen Sie dann Schritt 1 bis 6.

)

8. Drehen Sie Paarleiter auf und richten und ordnen Sie diese nach dem Anschlussplan an. Schneiden Sie den

Draht mit der Klinge auf 1/2 Zoll ab, bevor der Einsatz/die Montage in einen RJ45-Steckverbinder erfolgt.

CRIMPEN VON MODULAR-STECKERN (Abb.4 und 5):

1. Montieren Sie den Steckverbinder am vorbereiteten Kabelende. ( Hinweis:

Überprüfen Sie die erforderliche

Verdrahtungsreihenfolge vor dem Crimpen der Steckverbinder-Kabeleinheit.

) Nähere Informationen zu den

Anschlussplänen sind dem Werkzeug oder der Verpackung beigefügt.

2. Siehe die Tabelle (Abb.4), um das passende Fach für die Steckverbinder-Kabeleinheit zu finden.

3. Öffnen Sie das Werkzeug vollständig, indem Sie den Griff vollständig zusammendrücken, um den

Ratschenmechanismus zu lösen.

4. Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie die Steckverbinder-Kabeleinheit in das

entsprechende Fach (Abb.5).

Seien Sie beim Einführen der Einheit in das Fach vorsichtig und achten Sie auf die Schlüssel-/Fachausrichtung.

5. Um den Steckverbinder zusammenzudrücken, drücken Sie den Griff vollständig zusammen. Wenn der

Crimpzyklus abgeschlossen ist, wird der Ratschenmechanismus gelöst und die Backen öffnen sich.

6. Entfernen Sie die gecrimpte Kabeleinheit aus dem Werkzeug. Prüfen und testen Sie die Verbindung.

DEUTSCH

T T R T R

RJ11 - 6P6C

Verdrahtung - T568B

+ - + - + - + -

T R T R T R R T

+ + - + - -

Stift

Spitze/Ring

Polarität

Paar

Stift

Spitze/Ring

Polarität

Paar

RJ11 - 6P4C

Verdrahtung - T568A

T R T R

+ - + -

+ - + - + -

+ -

T R T R TR T R

T T T R T R

Verdrahtung - USOC

234

+ -

- - -

RJ11 - 6P4C

T R T R

+ - + -

RJ45

1 8

RJ11/RJ12

1 6

Laden Sie die Pläne auf Ihr Telefon herunter!

ANSCHLUSSPLÄNE

STRIP

8P 6P

CUT

WERKZEUGVORDERSEITE

WERKZEUGRÜCKSEITE

RJ11/RJ12 Crimpaufnahme

Sicherheitslösemechanismus-Knopf

RJ45 Crimpaufnahme Abisolierwerkzeug für Flachkabel

Abisolierwerkzeug für runde Twisted-Pair-Kabel

Kabelschneider

STRIP

P6 P8

Abb.5

CUT

Abb.1

TRIP

P6 P8

1/4˝

Abb.2

RIP

P6 P8

1/2˝

Abb.3

Abb.4

Fach Crimpaufnahme Steckverbindertyp

6P RJ11/RJ12

8P RJ45

VDV226-107

Kompakt-Ratschen-Crimpwerkzeug, modular – Anleitung

Produktspezifikationen

Marke:	Klein Tools
Kategorie:	Messung
Modell:	VDV226-107
Gewicht:	318 g
Produktfarbe:	Black, Yellow
Typ:	Kombinationswerkzeug
Länge (mm):	133 mm
Netzerkverbindungstyp:	RJ-11, RJ-12, RJ-45
