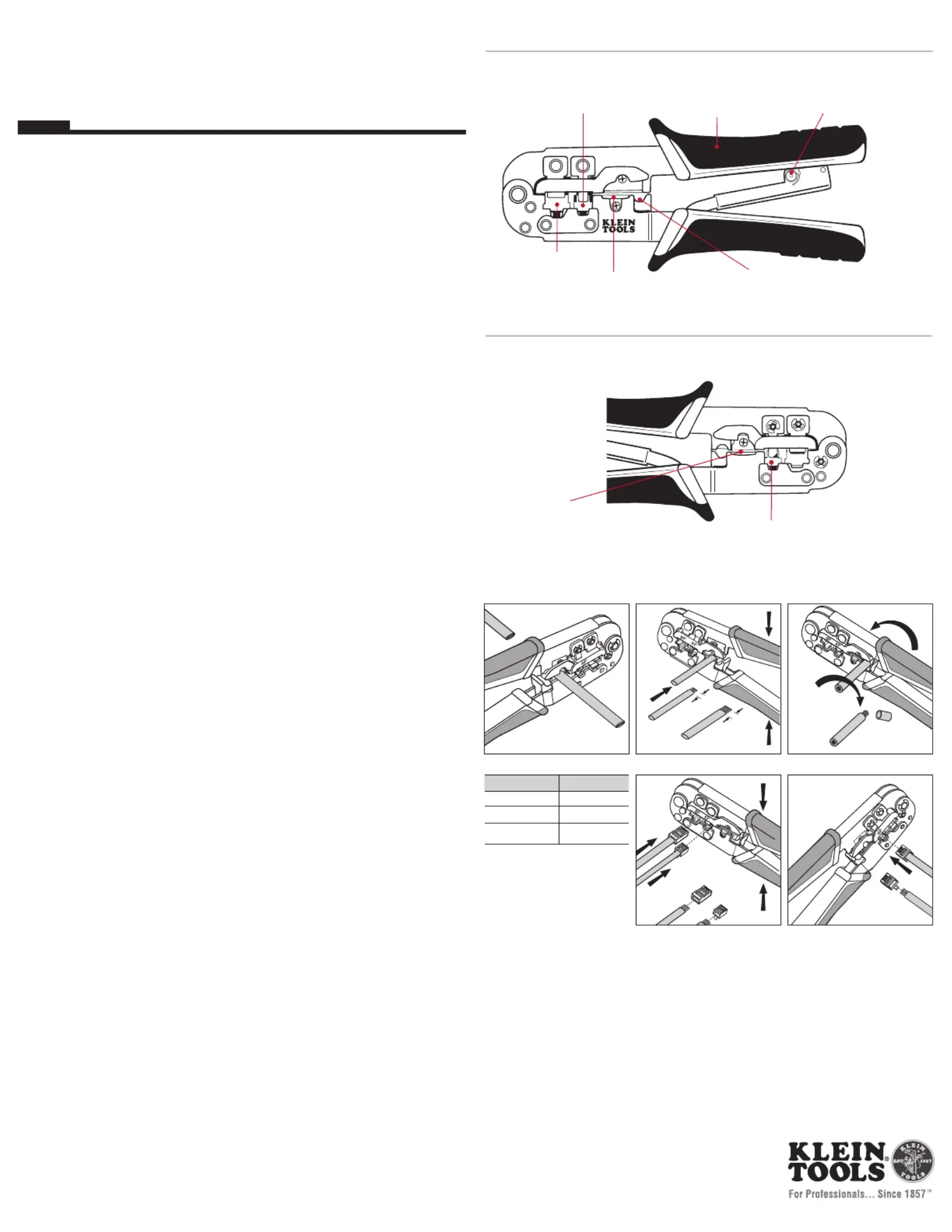

Werkzeugvorderseite
RJ11/RJ12 CrimpaufnahmeKomfortable, rutschfeste GriffeSicherheitslösemechanismus-Knopf
RJ45 Crimpaufnahme
Abisolierwerkzeug für FlachkabelAbisolierwerkzeug für runde Twisted-Pair-Kabel
8P
6P
PAT.TAIWAN
U.S.A.
CHINA
R
e
l
e
a
s
e
®
Werkzeugrückseite
Fach Crimpaufnahme
Steckverbindertyp
4P
RJ22-Handgerät
6PRJ11/RJ12
8PRJ45
1/4 Zoll
(6,4 mm)
1/2 Zoll
(12,8 mm)
4P/6P
4P
Abb.1
Abb.4
Abb.2
Abb.5
Abb.3
Fig.6
8P
4P
VDV226-011
ALWAYS WEAR
EYE PROTECTION
Crimpaufnahme RJ22-Handgerät
Flachkabelschneider
8P
6P
8P
6P
Rev. 02/15 A
BETRIEBSANLEITUNG
RATSCHEN-SICHERHEITSLÖSEMECHANISMUS:
Drehen Sie den Sicherheitslösemechanismus-Knopf vorsichtig entgegen dem Uhrzeigersinn, um den
Ratschenmechanismus zu lösen. ( Um die Drehung des Sicherheitslösemechanismus-Knopfs zu TIPP:
erleichtern, verringern Sie die Handgriffspannung, indem Sie die Griffe leicht zusammendrücken, während
Sie den Knopf drehen.)
SCHNEIDEN DES KABELS (Abb.1):
1.
Öffnen Sie das Werkzeug vollständig, indem Sie die Griffe vollständig zusammendrücken, um den Ratschen-
mechanismus zu lösen.
2. Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie das Kabel in das Kabelschneidefach an
der Rückseite des Werkzeugs ein.
3. Um das Kabel zu schneiden, drücken Sie die Griffe vorsichtig zusammen, um einen Vollzyklus der
Ratsche durchzuführen.
4. Wenn der Schneidezyklus abgeschlossen ist, wird der Ratschenmechanismus gelöst und die Backen
öffnen sich.
5. Entfernen Sie das Kabel aus dem Werkzeug.
ABISOLIEREN DES MODULAREN KABELS VOM TYP FLACH-/BANDKABEL (Abb.2):
1.
Öffnen Sie das Werkzeug vollständig, indem Sie die Griffe vollständig zusammendrücken, um den Ratschen-
mechanismus zu lösen.
2. Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie das Kabel in das Kabelschneidefach an
der Vorderseite des Werkzeugs ein.
4- und 6-Leiterkabel Führen Sie das Kabel in das Kabelschneidefach an der Vorderseite des Werkzeugs
ein und richten Sie das Kabel zur Griffseite des Fachs aus. ( Die erhöhte Messlehre befindet Hinweis:
sich im Fach neben der Führung für das Abisolierwerkzeug für runde Twisted-Pair-Kabel.) Führen Sie
das Kabel bis zur erhöhten Messlehre ein.
8-Leiterkabel: Führen Sie das Kabel in das Kabelschneidefach an der Vorderseite des Werkzeugs ein
und richten Sie das Kabel zur Scharnierseite des Fachs aus. Führen Sie das Kabel so weit ein, bis das
Ende auf der anderen Seite des Werkzeugs hinausragt.
3. Um das Kabel abzuisolieren, drücken Sie die Griffe vorsichtig vollständig zusammen und halten Sie diese
in der geschlossenen Position.
4. Ziehen Sie das Kabel heraus, während Sie die Griffe zusammenhalten. Das Kabel wird auf die korrekte
Länge abisoliert und kann dann bei RJ22-, RJ11-Handgeräten oder RJ12-Steckverbindern eingesetzt/
montiert werden.
5. Ziehen Sie das Kabel nach Fertigstellung durch die Abisoliermesser und lösen Sie die Griffe. Der Rat-
schenzyklus ist nun abgeschlossen, der Ratschenmechanismus wird gelöst und die Backen öffnen sich.
6. Entfernen Sie den Kabelmantel aus dem Schneidemesserfach des Werkzeugs.
7. Folgen Sie der nachfolgenden Anleitung, um den Steckverbinder zum Kabel zu crimpen.
ABISOLIEREN VON TWISTED-PAIR-KABELN VOM TYP UTP/STP (Abb.3):
1. Öffnen Sie das Werkzeug vollständig, indem Sie die Griffe vollständig zusammendrücken, um den
Ratschenmechanismus zu lösen.
2. Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie das Kabel in das Abisolierfach für
runde Twisted-Pair-Kabel an der Vorderseite des Werkzeugs ein.
3. Um das Kabel abzuisolieren, drücken Sie die Griffe vorsichtig vollständig zusammen und halten Sie diese
in der geschlossenen Position.
4. Drehen Sie das Werkzeug vorsichtig 3 bis 5 Mal um das Kabel, um den Mantel zu schneiden.
Vorsicht:
Verwenden Sie das Werkzeug
NICHT, um den Außenmantel vom Kabel abzuziehen. Dabei
könnten die Leiter und das Werkzeug beschädigt werden.
5. Schließen Sie den Ratschenzyklus ab.
6. Der Ratschenmechanismus wird gelöst und die Backen öffnen sich. Entfernen Sie das geschnittene
Twisted-Pair-Kabel aus dem Werkzeug.
7.
Brechen Sie den Mantel auf, indem Sie diesen an der Schnittstelle biegen, und entfernen Sie den Ausschuss.
( Wenn eine Klinge die Leiterisolierung durchdringt, schneiden Sie das Kabel ab und entfernen Sie Hinweis:
die beschädigte Isolierung. Wiederholen Sie dann Schritt 1 bis 6.)
8. Folgen Sie der nachfolgenden Anleitung, um den Steckverbinder zum Kabel zu crimpen.
CRIMPEN VON MODULAR-STECKERN (Abb.5 und 6):
1. Montieren Sie den Steckverbinder am vorbereiteten Kabelende gemäß den Hinweisen des Steckverbin-
derherstellers. ( Überprüfen Sie die erforderliche Konfiguration der Anschlussbelegung vor dem Hinweis:
Crimpen der Steckverbinder-Kabeleinheit.)
2. Siehe die Tabelle (Abb.4), um das passende Fach für die Steckverbinder-Kabeleinheit zu finden.
3.
Öffnen Sie das Werkzeug vollständig, indem Sie die Griffe vollständig zusammendrücken, um den Ratschen-
mechanismus zu lösen.
4.
Wenn sich das Werkzeug in geöffneter Position befindet, legen Sie die Steckverbinder-Kabeleinheit in das
entsprechende Fach
(Abb.5 und Abb.6).
Seien Sie beim Einführen der Einheit in das Fach vorsichtig und
achten Sie auf die Schlüssel-/Fachausrichtung.
6P- und 8P-Fach an der Vorderseite des Werkzeugs (Abb.5).
4P-Fach an der Rückseite des Werkzeugs (Abb.6).
5. Um den Steckverbinder zusammenzudrücken, drücken Sie die Griffe vorsichtig zusammen. Wenn der
Crimpzyklus abgeschlossen ist, wird der Ratschenmechanismus gelöst und die Backen öffnen sich.
6. Entfernen Sie die gecrimpte Kabeleinheit aus dem Werkzeug. Prüfen und testen Sie die Verbindung.
DEUTSCH
Ratschen-Crimp-/Abisolierwerkzeug, modular
VDV226-011
