Seite 1/4

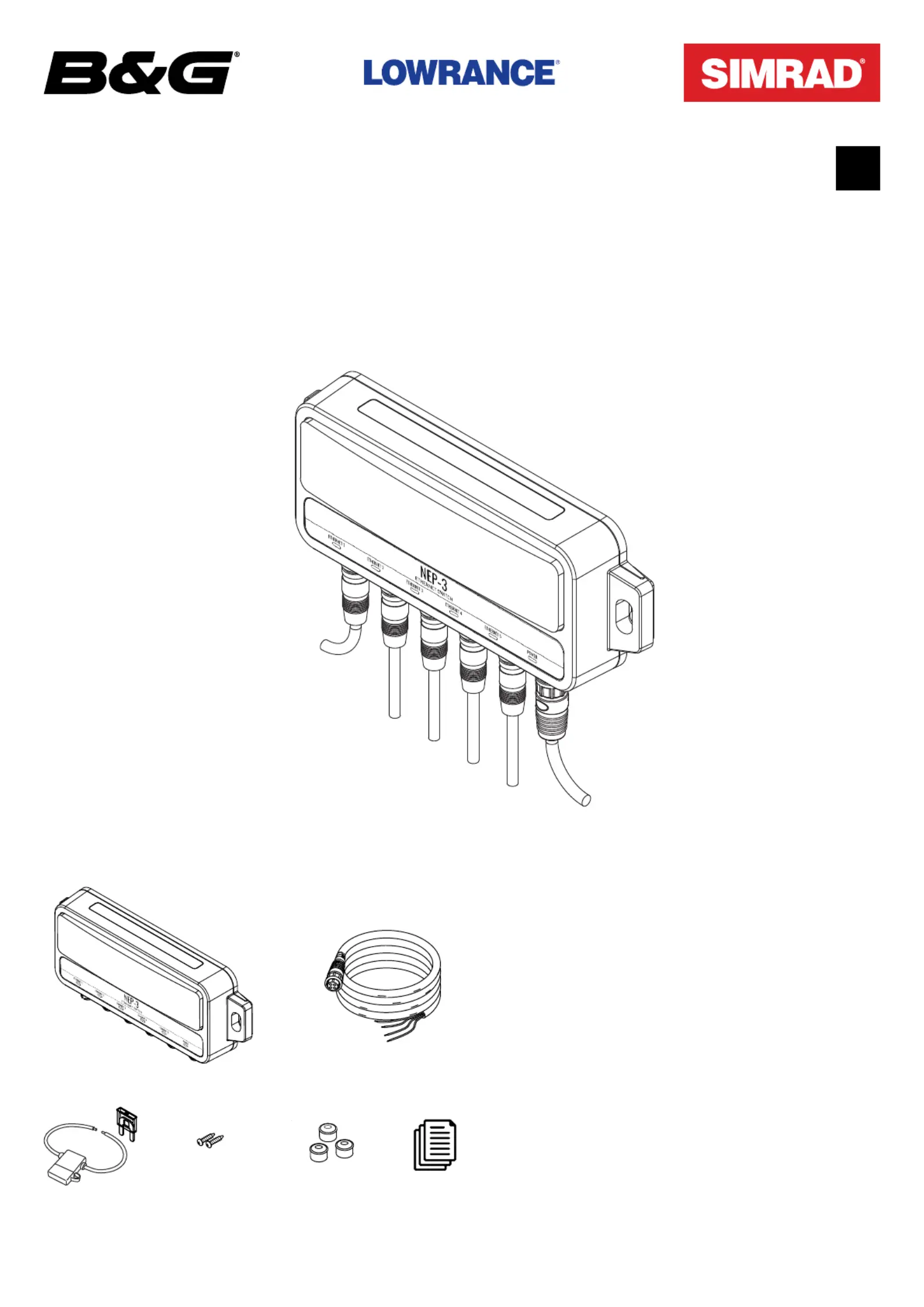

NEP-3
Ethernet-Switch
Installationsanleitung
A
B
D
E
FC
A 1x NEP-3 Ethernet-Switch
B 1x Netzkabel
C 1x 1-A-Sicherung und Sicherungsfassung
D 2x 8 x Zoll-SS-Kreuzschlitz-Schneidschrauben¾-
E 3x Steckerkappen
F Produktdokumentation
Im Lieferumfang enthalten
www.lowrance.comwww.bandg.com www.simrad-yachting.com
DE

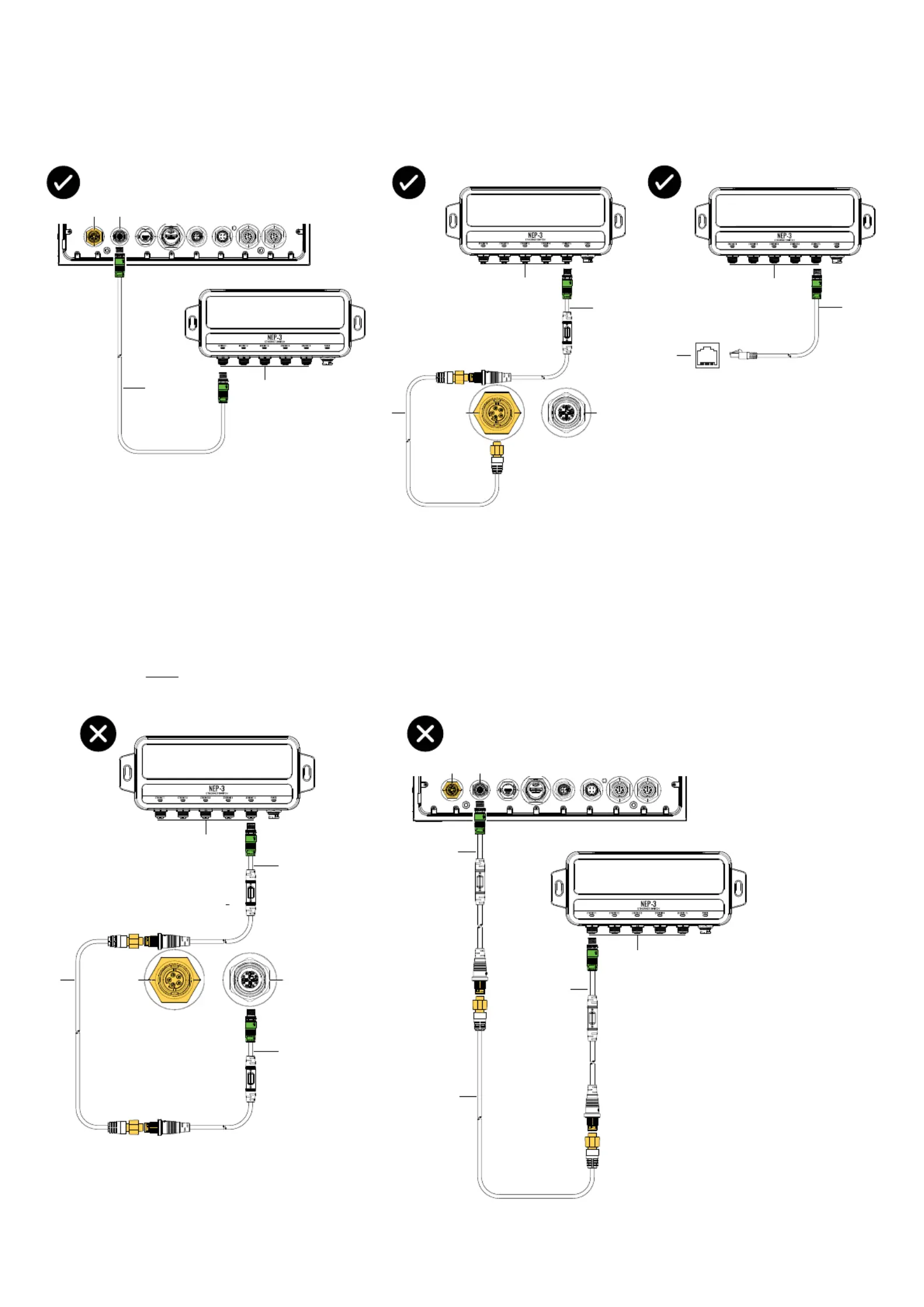

Ethernet-Anforderungen
Der NEP-3 unterstützt Netzwerkgeschwindigkeiten von bis zu 1Gbit/s. Dies ermöglicht Anwendungen mit hoher Bandbreite
sowie fortschrittlichere Sensoren und Geräte. Der NEP-3 ist mit gelben 5-poligen Ethernet-Geräten über einen optionalen
Adapter kompatibel, aber der NEP-3 überträgt Daten langsamer.
¼Hinweis: Zwischen den Geräten kann lediglich ein X-codierter M12-GbE-zu-Gelb-Ethernet-Adapter verwendet werden.
A
B
E
B
C
A
D
B
B
F
G
B
A Gelber 5-poliger Ethernet-Steckverbinder
B X-codierter M12-GbE-Anschluss
C M12 GbE auf gelben 5-poligen Ethernet-Adapter
D Gelbes 5-poliges Ethernet-Kabel
E M12-GbE-Kabel
F M12-GbE-zu-RJ45-Ethernet-Kabel
G RJ45-Ethernet-Anschluss
C
A
D
B
C
B
A
B
B
C
C
D
Verwenden Sie mehr als einen X-kodierten 5-poligen M12-GbE-zu-Gelb-Ethernet-Adapter, wenn Geräte verbunden nicht
werden sollen.
A B
A
B
C
A
B
C
F
D
D

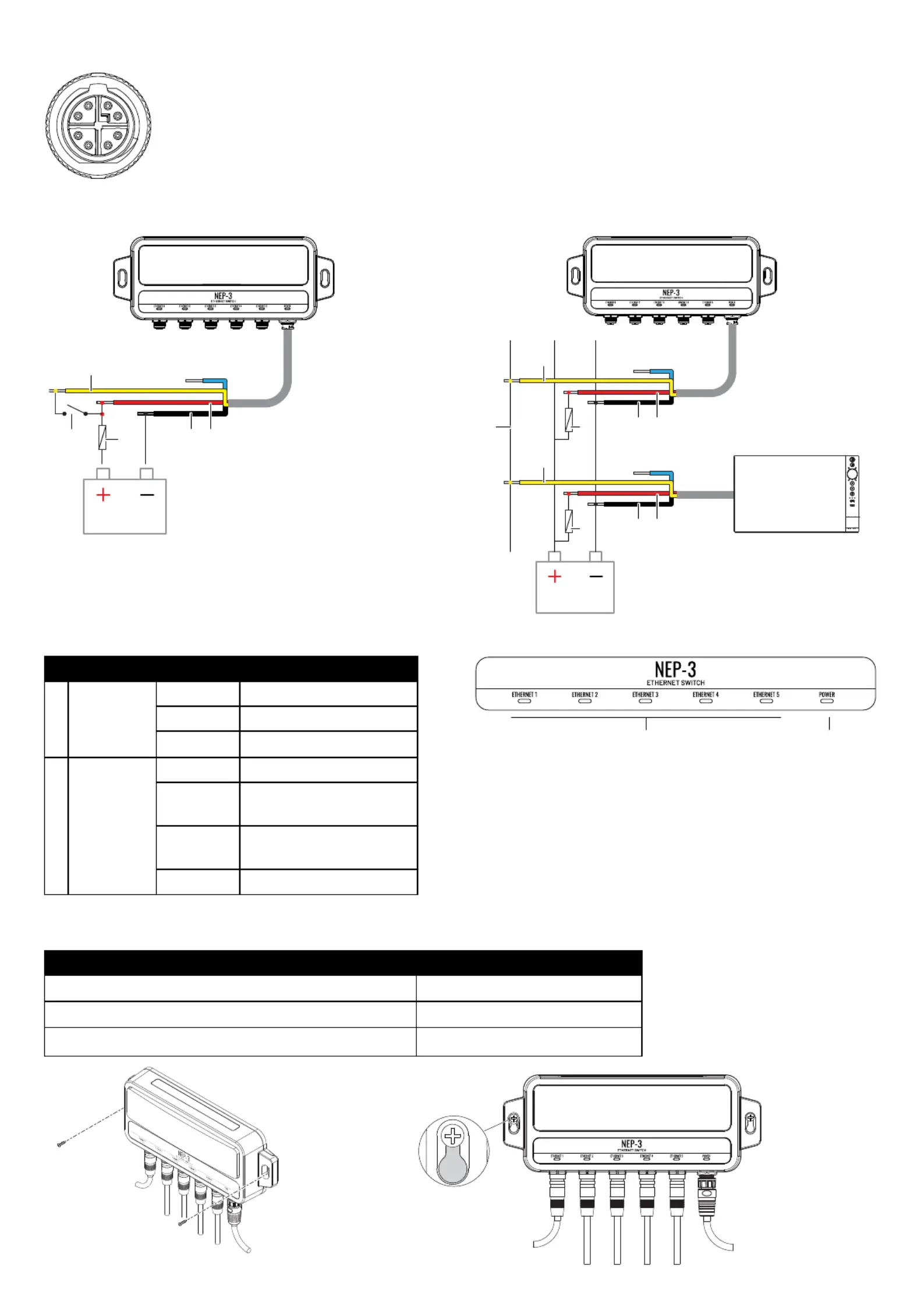

Stromversorgung
Konnektor LED Status
AEthernet Aus Kein Anschluss
Grün Aktive Verbindung
Blinkt gelb Aktivität
BStrom-
versorgung
Aus Kein Strom
Gelb Strom angelegt, System
ausgeschaltet
Rot Systemfehler oder
Überspannung
Grün System in Betrieb
LEDs
Montage
A
B
C
E
D
A Stromsteuerung (gelb)
B 12/24VDC (rot)
C DC minus (schwarz)
D Sicherung 1A
E Switch
F Bus der Stromzufuhrsteuerung
Details zum Ethernet-Anschluss (X-kodiert M12, GbE)
Verwenden Sie nur Kabel von Navico Group oder andere hochwertige Cat6 SF/FTP-Ethernet-Kabel.
Die X-codierten M12-GbE-Kabel der Navico Group verfügen über kodierte Steckverbinder, um
versehentliche Schäden an den Steckverbinderstiften zu verhindern. Der NEP-3 ist mit allen
standardmäßigen X-codierten M12-GbE-Steckverbindern kompatibel.
Die Steckerkappen sollten angebracht werden, wenn die Steckverbinder nicht verwendet werden.
Empfohlene Vorbohrlöcher
Material 8Schneidschrauben enthalten
Weiche Materialien, z.B. Sperrholz Ø 2,7–3,1 mm (7/64Zoll)
Feste Materialien, z.B. Glasfaser, Acrylfaser, Hartholz Ø 3,2–3,5 mm (1/8Zoll)
