Sonar-Modul
S3100H
INSTALLATIONSANLEITUNG

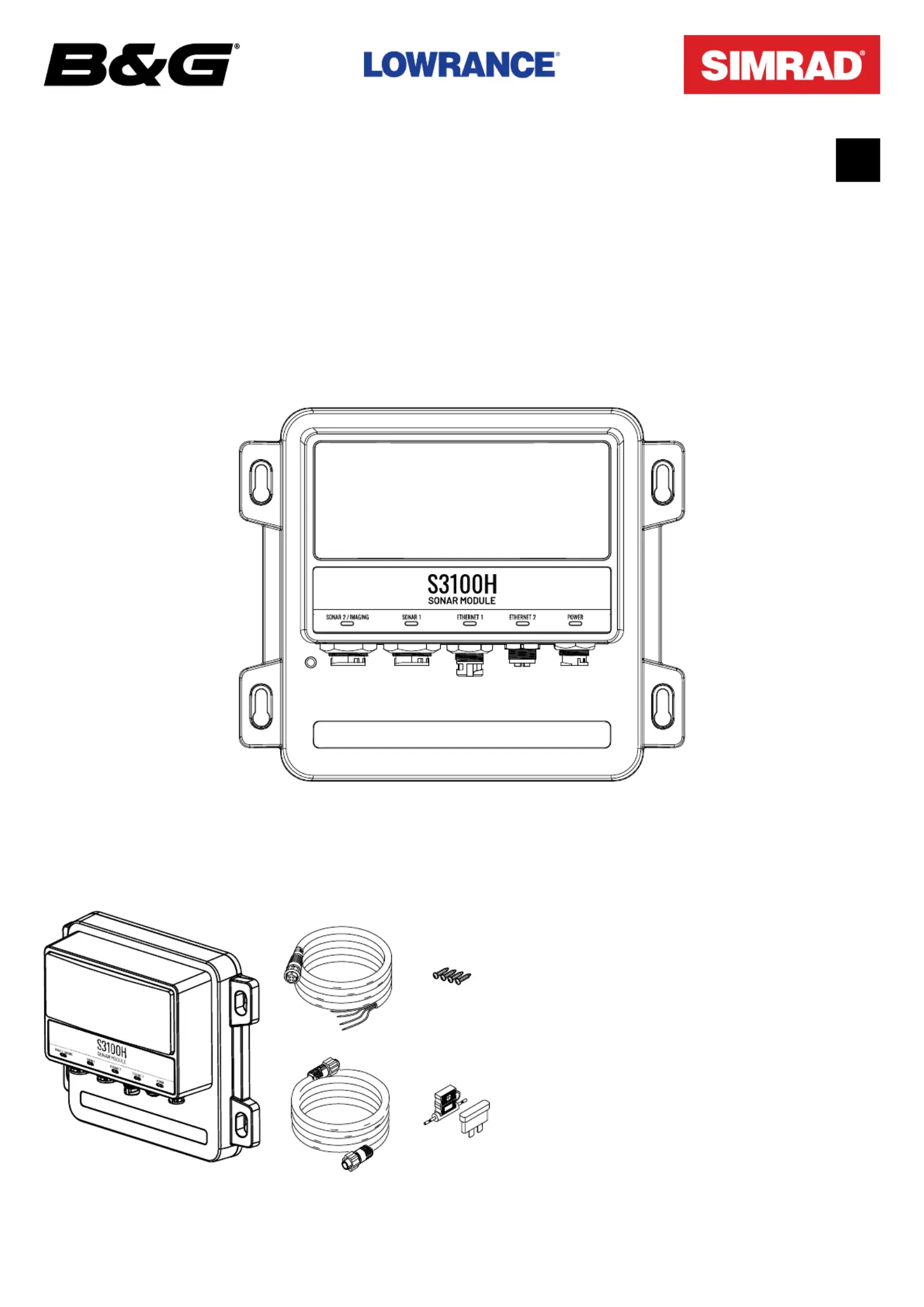

Im Lieferumfang enthalten
A B
D
C
E
A 1x S3100H Echolot-Modul
B 1x Netzkabel
C 4x 8 x ¾-Zoll-SS-Kreuzschlitz-Schneidschrauben
D 1x Ethernet-Kabel (gelb, 5-polig)
E 1x 5-A-Sicherung und Sicherungsfassung
DE
Stromversorgung
Schwinger
Ethernet
G
B
C
D
A
F E
G
B
C
D
B
C
D
A
A
E
E
¼Hinweis: Zwischen den Geräten kann lediglich ein X-codierter M12-GbE-zu-Gelb-Ethernet-Adapter verwendet werden.

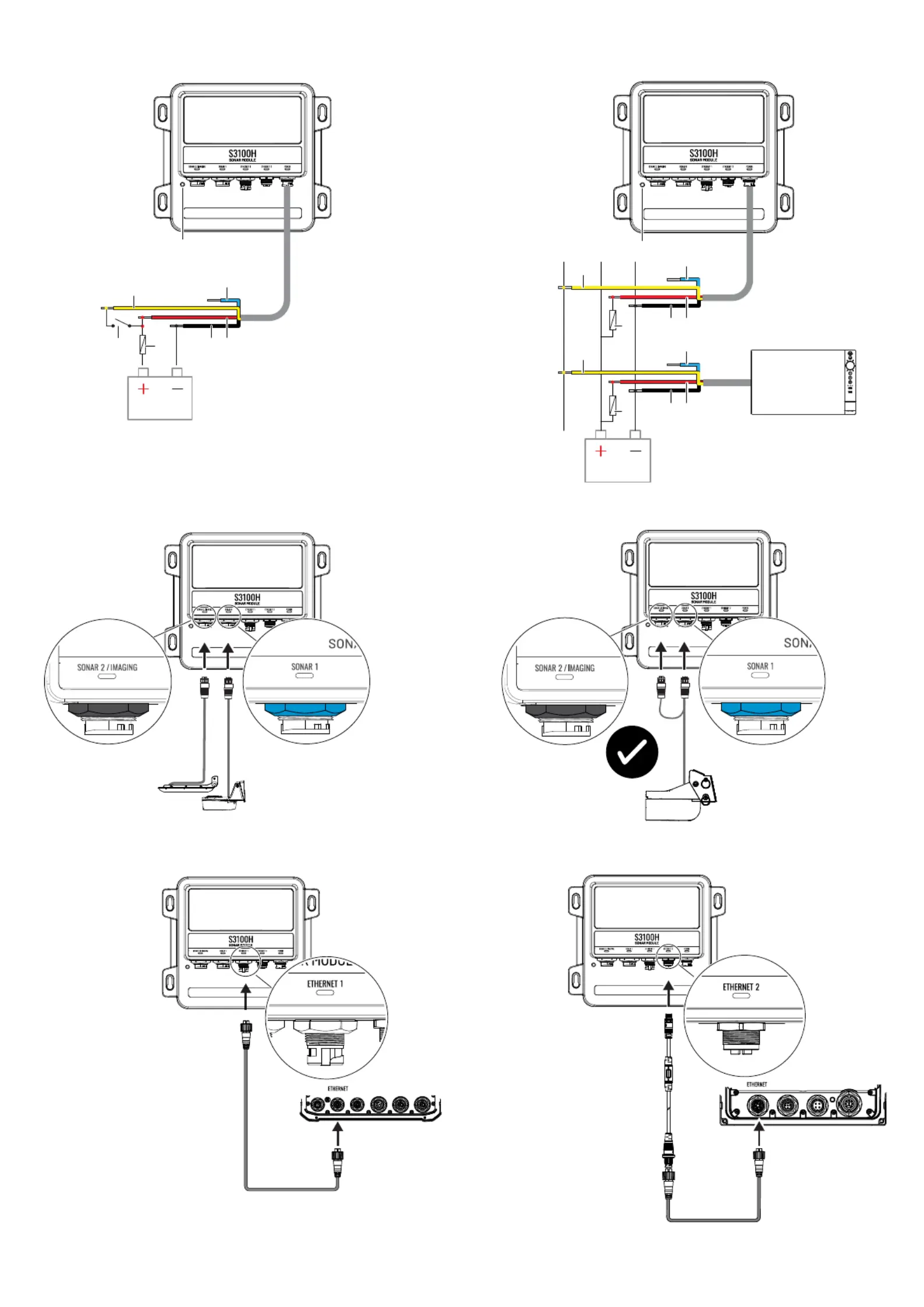

A Ping-Synchronisierung (blau)
B Stromsteuerung (gelb)
C 12/24VDC (rot)
D DC minus (schwarz)
E Sicherung 5A
F Switch
G Erdungsanschluss

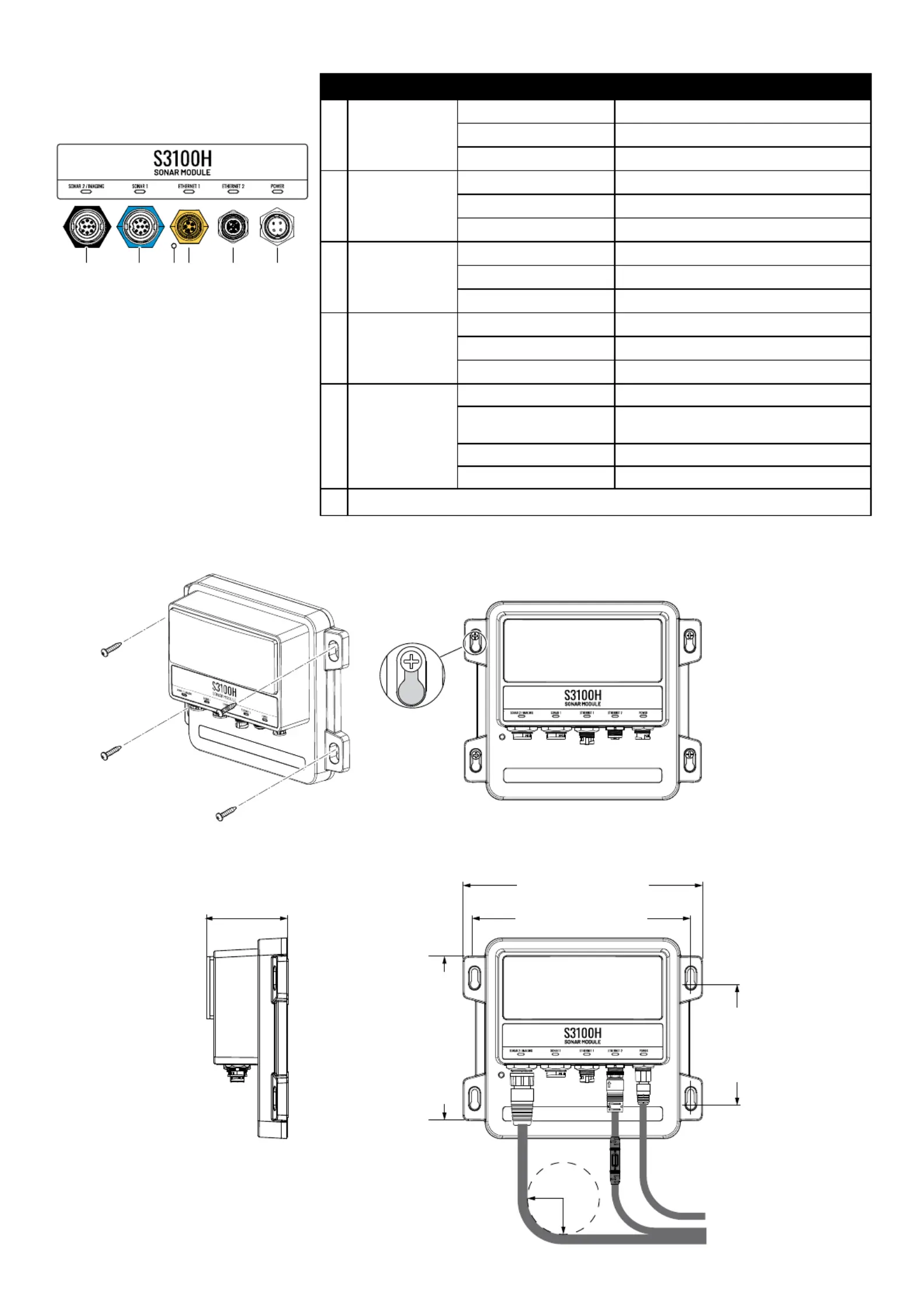

Anschlüsse und LEDs
Montage
Abmessungen
A B C D
EF
Konnektor LED Status
A
Sonar 2/
Bildgebung
(schwarz)
Aus Echolot funktioniert nicht
Grünes Lämpchen blinkt Suchen des Grundsignals
Ein System arbeitet mit Grundsignal
B
Sonar 1
(blau)
Aus Echolot funktioniert nicht
Grünes Lämpchen blinkt Suchen des Grundsignals
Ein System arbeitet mit Grundsignal
C
Ethernet 1
(gelbes Ethernet)
Aus Kein Anschluss
Ein – grün Gültige Verbindung ohne Datenübertragung
Blinkt– grün und orange Aktive Verbindung mit Datenübertragung
D
Ethernet 2 (GbE) Aus Kein Anschluss
Ein – grün Gültige Verbindung ohne Datenübertragung
Blinkt– grün und orange Aktive Verbindung mit Datenübertragung
E
Stromversorgung Aus Kein Strom
Ein– rot gedimmt Strom angelegt, System ausgeschaltet oder
Überspannung
Ein– rot System startet
Ein – grün System in Betrieb
F
Beidreh-Sensor – nicht abdecken
229.62 mm (9.04 in)
192.40 mm (7.57 in)
r = 70 mm
(2.55 in)
207 mm (8.14 in)
115.50 mm
4.54 in
78.80 mm
3.10 in
